Cấp cách điện F và B khác nhau gì? So sánh chi tiết để chọn đúng động cơ điện

Hệ thống cách điện là bộ phận quan trọng giúp bảo vệ cuộn dây bên trong động cơ điện (motor điện), ảnh hưởng trực tiếp đến độ bền, khả năng chịu nhiệt và hiệu suất vận hành của thiết bị. Việc hiểu rõ sự khác nhau giữa cấp cách điện F và B sẽ giúp người dùng lựa chọn đúng loại động cơ phù hợp với điều kiện làm việc thực tế. Trong bài viết này, Thành Thái Motor sẽ so sánh chi tiết hai cấp cách điện.

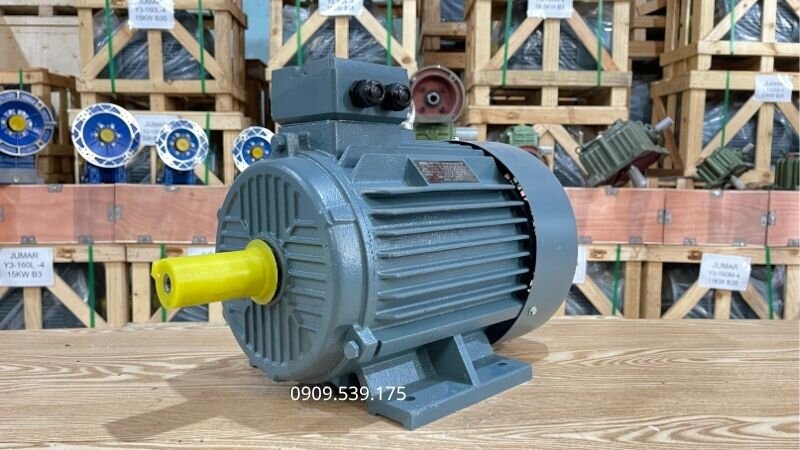

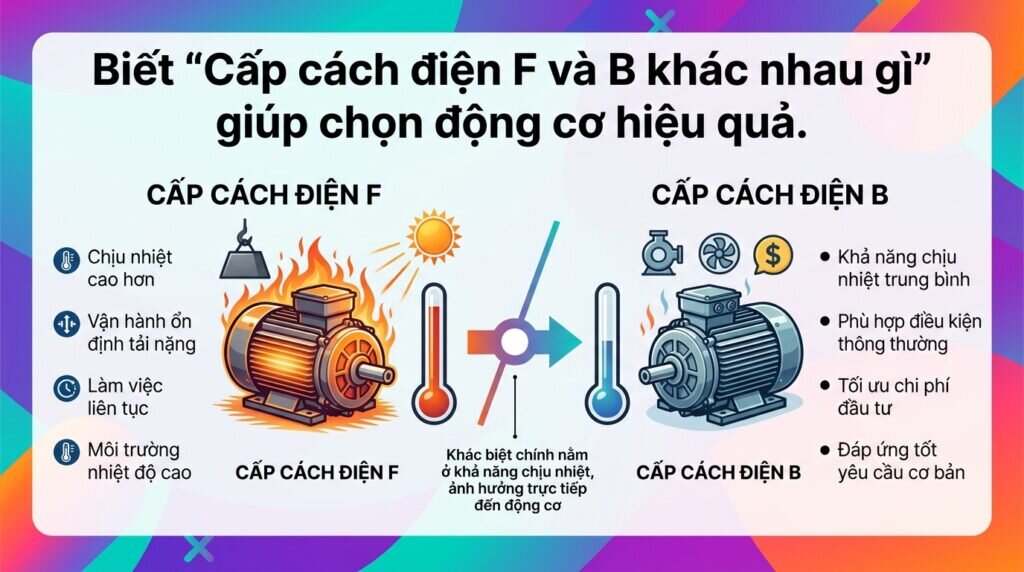

Cấp cách điện F và B khác nhau như thế nào?

Điểm khác biệt chính giữa cấp cách điện F và cấp cách điện B là khả năng chịu nhiệt của vật liệu cách điện trong động cơ điện. Cấp cách điện càng cao thì động cơ càng có thể làm việc ở nhiệt độ lớn hơn mà vẫn đảm bảo an toàn và tuổi thọ của cuộn dây.

Nhờ khả năng chịu nhiệt cao hơn, động cơ sử dụng cấp cách điện F có thể vận hành ổn định trong điều kiện tải nặng, làm việc liên tục hoặc môi trường có nhiệt độ cao. Trong khi đó, cấp cách điện B phù hợp với các ứng dụng có điều kiện làm việc thông thường, giúp tối ưu chi phí nhưng vẫn đáp ứng tốt yêu cầu vận hành.

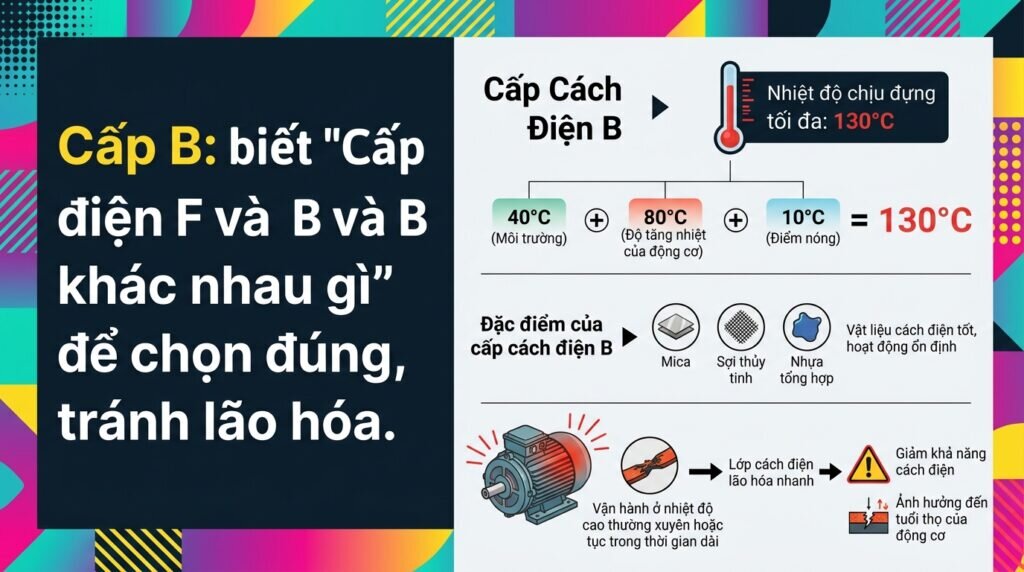

Chi tiết về cấp cách điện B

Cấp cách điện B là tiêu chuẩn cách điện được sử dụng phổ biến trên các dòng động cơ điện công suất nhỏ, động cơ điện 1 pha và nhiều thiết bị dân dụng. Loại cách điện này đáp ứng tốt nhu cầu vận hành trong điều kiện làm việc thông thường.

• Nhiệt độ chịu đựng tối đa: 130°C.
• Giới hạn nhiệt độ tiêu chuẩn: 40°C (nhiệt độ môi trường) + 80°C (độ tăng nhiệt của động cơ) + 10°C (điểm nóng) = 130°C.

Đặc điểm của cấp cách điện B

• Vật liệu cách điện cấp B thường được chế tạo từ mica, sợi thủy tinh và nhựa tổng hợp. Những vật liệu này có khả năng cách điện tốt và hoạt động ổn định trong môi trường làm việc bình thường.
• Tuy nhiên, nếu động cơ thường xuyên vận hành ở nhiệt độ cao hoặc làm việc liên tục trong thời gian dài, lớp cách điện cấp B sẽ lão hóa nhanh hơn, làm giảm khả năng cách điện và ảnh hưởng đến tuổi thọ của động cơ.

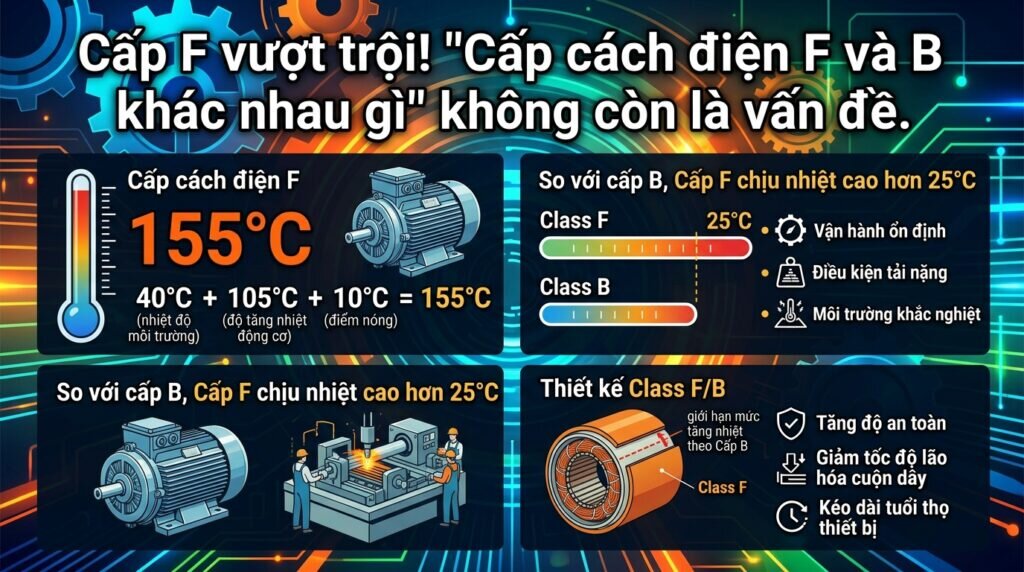

Chi tiết về cấp cách điện F

Cấp cách điện F được sử dụng rộng rãi trên các động cơ điện 3 pha, motor công suất lớn và các thiết bị công nghiệp yêu cầu làm việc liên tục hoặc trong môi trường có nhiệt độ cao.

• Nhiệt độ chịu đựng tối đa: 155°C.
• Giới hạn nhiệt độ tiêu chuẩn: 40°C (nhiệt độ môi trường) + 105°C (độ tăng nhiệt của động cơ) + 10°C (điểm nóng) = 155°C.

Đặc điểm của cấp cách điện F

So với cấp B, vật liệu cách điện cấp F có khả năng chịu nhiệt cao hơn 25°C, giúp động cơ vận hành ổn định trong điều kiện tải nặng hoặc môi trường làm việc khắc nghiệt.

Hiện nay, nhiều nhà sản xuất còn áp dụng thiết kế Class F/B, tức là sử dụng vật liệu cách điện cấp F nhưng giới hạn mức tăng nhiệt theo tiêu chuẩn cấp B. Cách thiết kế này giúp động cơ luôn hoạt động ở mức nhiệt thấp hơn khả năng chịu đựng của vật liệu, từ đó nâng cao độ an toàn, giảm tốc độ lão hóa của cuộn dây và kéo dài tuổi thọ thiết bị.

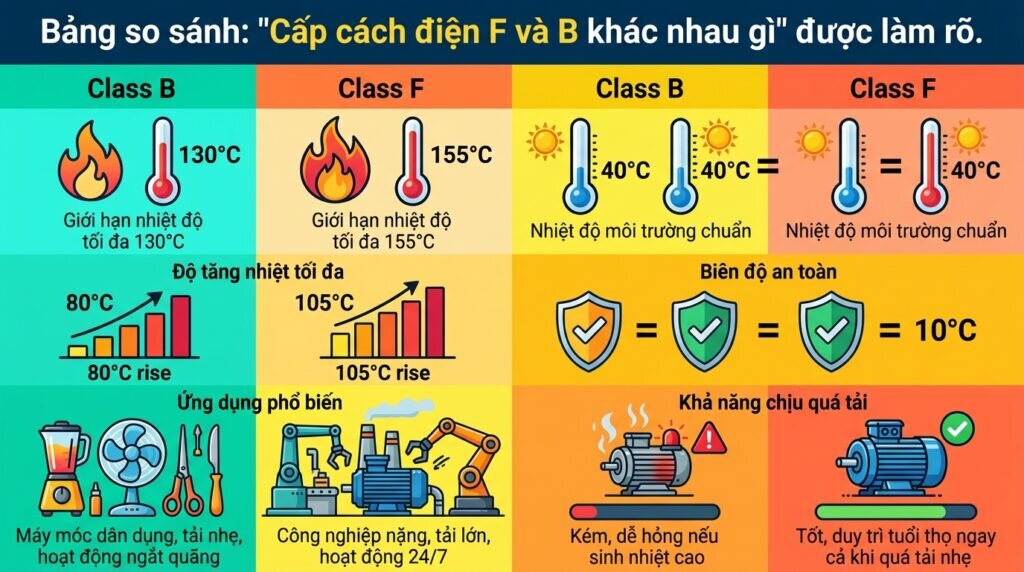

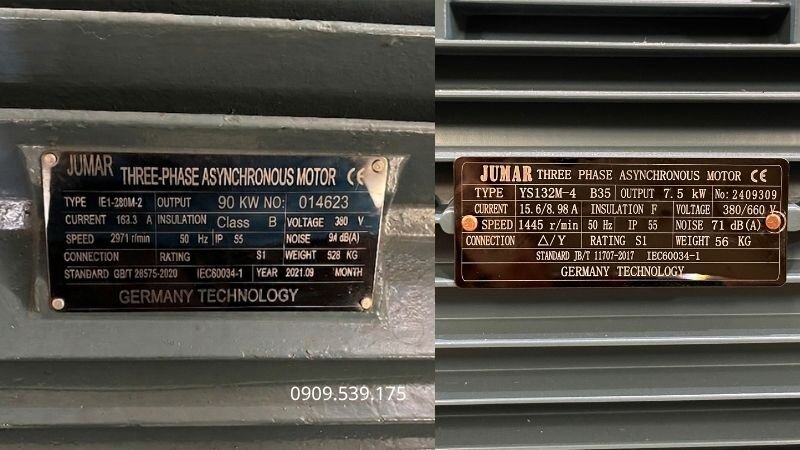

Bảng so sánh sự khác biệt giữa cấp cách điện B và F

Để dễ dàng hình dung sự khác biệt, bạn có thể tham khảo bảng thông số kỹ thuật dưới đây:

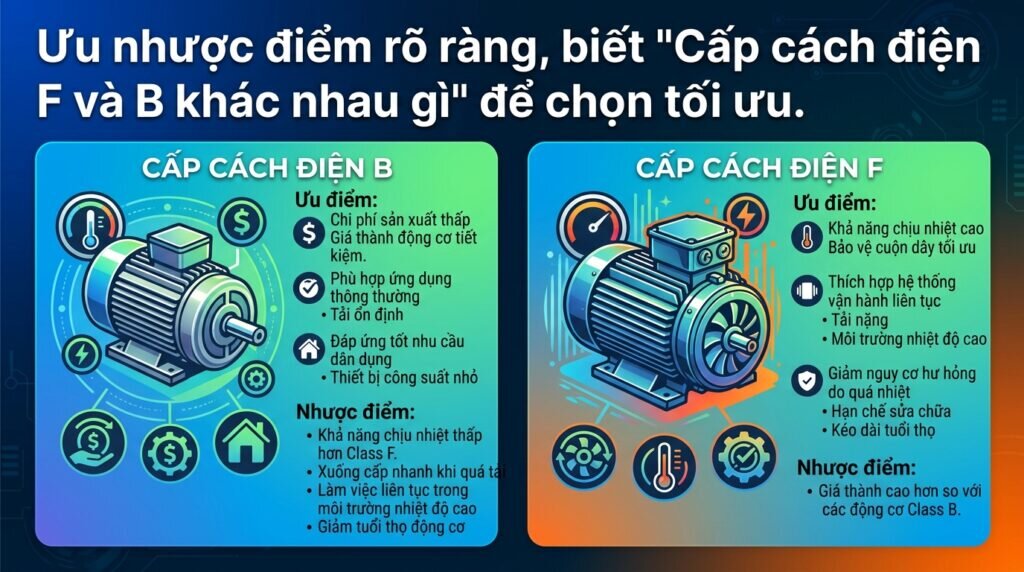

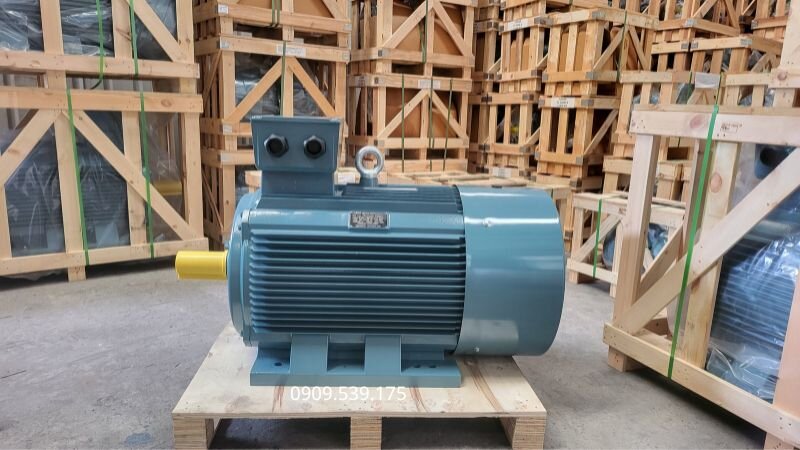

Ưu và nhược điểm của cấp cách điện B và cấp cách điện F

Sau đây là ưu và nhược điện của cấp cách điện B và cấp cách điện F:

Cấp cách điện B

sau đây là cấp cách điện B ưu và nhược điện:

Ưu điểm

• Chi phí sản xuất thấp nên giá thành động cơ điện thường tiết kiệm hơn.
• Phù hợp với các ứng dụng có điều kiện làm việc thông thường, tải ổn định và thời gian vận hành không quá khắc nghiệt.
• Đáp ứng tốt nhu cầu sử dụng trong dân dụng và các thiết bị công suất nhỏ.

Nhược điểm

• Khả năng chịu nhiệt thấp hơn cấp cách điện F.
• Nếu động cơ phải hoạt động liên tục, làm việc trong môi trường nhiệt độ cao hoặc thường xuyên quá tải, lớp cách điện sẽ xuống cấp nhanh hơn, làm giảm tuổi thọ của động cơ.

Cấp cách điện F

sau đây là cấp cách điện F ưu và nhược điện:

Ưu điểm

• Khả năng chịu nhiệt cao, giúp bảo vệ cuộn dây động cơ hiệu quả trong điều kiện làm việc khắc nghiệt.
• Thích hợp với các hệ thống vận hành liên tục, tải nặng hoặc môi trường có nhiệt độ cao.
• Giảm nguy cơ hư hỏng do quá nhiệt, từ đó hạn chế chi phí sửa chữa và kéo dài tuổi thọ của động cơ điện.

Nhược điểm

• Giá thành thường cao hơn so với các động cơ sử dụng cấp cách điện B do sử dụng vật liệu cách điện có chất lượng và khả năng chịu nhiệt tốt hơn.

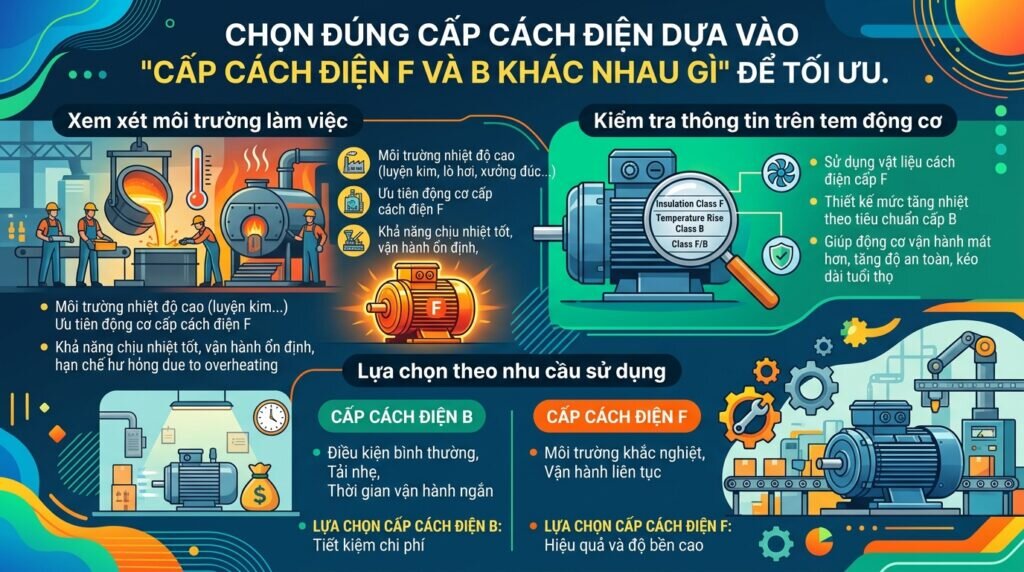

Lưu ý khi lựa chọn động cơ theo cấp cách điện

Để lựa chọn động cơ điện phù hợp và đảm bảo hiệu quả sử dụng lâu dài, bạn nên cân nhắc các yếu tố sau:

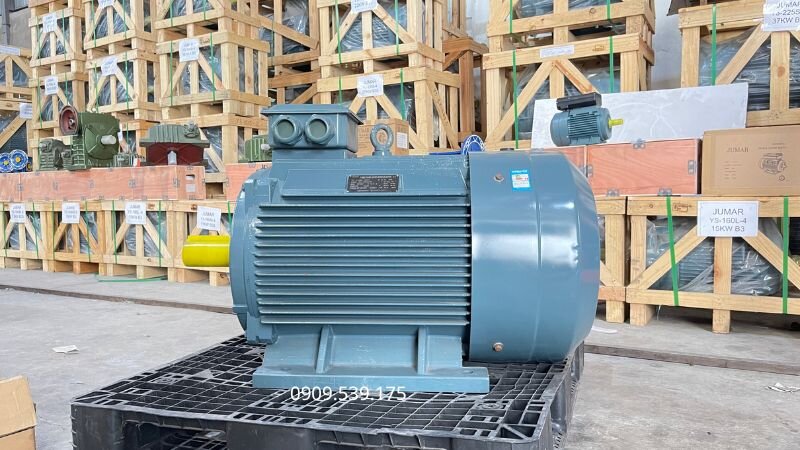

Xem xét môi trường làm việc

Nếu động cơ được lắp đặt trong môi trường có nhiệt độ cao như nhà máy luyện kim, lò hơi, xưởng đúc hoặc khu vực thông gió kém, nên ưu tiên động cơ có cấp cách điện F. Khả năng chịu nhiệt tốt sẽ giúp động cơ hoạt động ổn định và hạn chế hư hỏng do quá nhiệt.

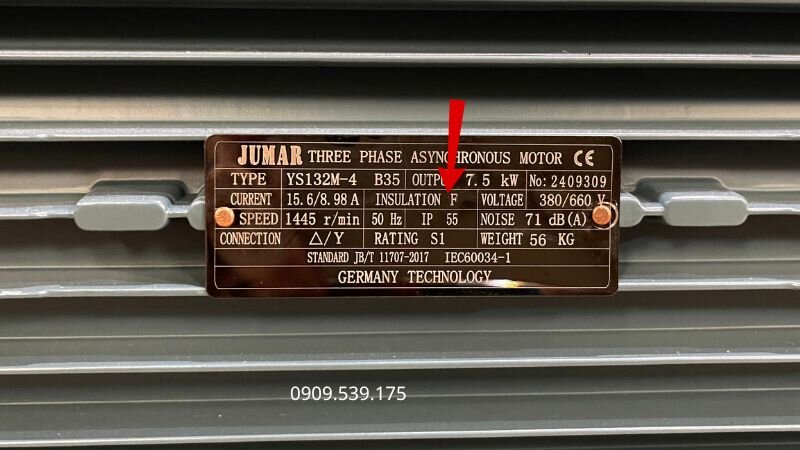

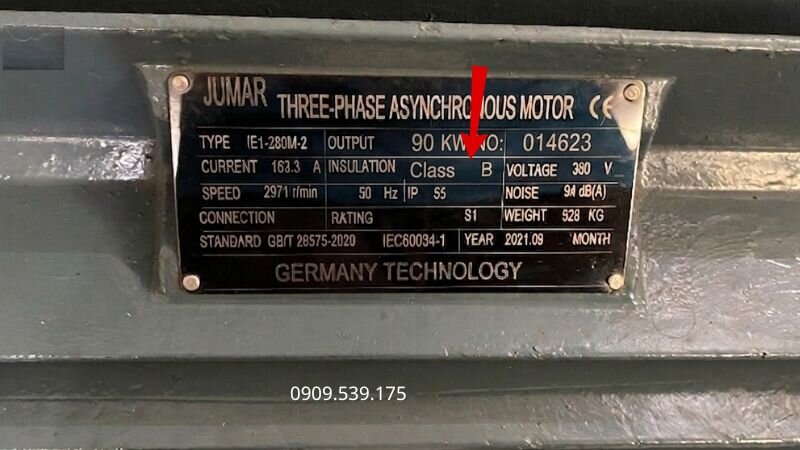

Kiểm tra thông tin trên tem động cơ

Trước khi mua, hãy kiểm tra các thông số được ghi trên tem động cơ. Nếu tem hiển thị Insulation Class F, Temperature Rise Class B hoặc Class F/B, điều đó có nghĩa là động cơ sử dụng vật liệu cách điện cấp F nhưng được thiết kế với mức tăng nhiệt theo tiêu chuẩn cấp B. Thiết kế này giúp động cơ vận hành mát hơn, tăng độ an toàn và kéo dài tuổi thọ so với các động cơ thông thường.

Lựa chọn theo nhu cầu sử dụng

Nếu động cơ chỉ hoạt động trong điều kiện bình thường, tải nhẹ và thời gian vận hành không quá dài, cấp cách điện B là lựa chọn tiết kiệm chi phí. Ngược lại, với môi trường làm việc khắc nghiệt hoặc yêu cầu vận hành liên tục, cấp cách điện F sẽ mang lại hiệu quả và độ bền cao hơn.

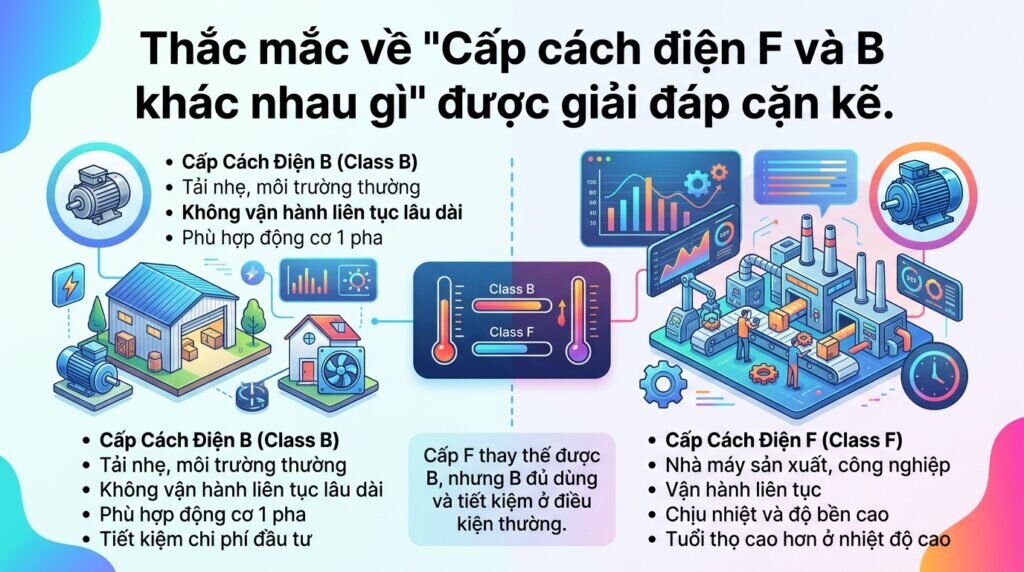

Câu hỏi thường gặp

Kết luận

Cấp cách điện B và F đều giúp bảo vệ cuộn dây động cơ điện, nhưng có khả năng chịu nhiệt khác nhau. Cấp B phù hợp với các ứng dụng thông thường, trong khi cấp F thích hợp cho môi trường nhiệt độ cao, tải nặng và vận hành liên tục. Vì vậy, nên lựa chọn cấp cách điện phù hợp với điều kiện làm việc để đảm bảo hiệu suất, độ bền và tuổi thọ của động cơ.
