Để thiết kế hệ thống tủ điện an toàn, lựa chọn đúng kích cỡ dây dẫn và thiết bị bảo vệ (aptomat, rơ le nhiệt), kỹ thuật viên bắt buộc phải nắm rõ công thức tính ampe dòng điện của motor 1 pha. Bài viết dưới đây sẽ cung cấp chi tiết cách tính, các tham số liên quan và những lưu ý kỹ thuật khi lắp đặt.

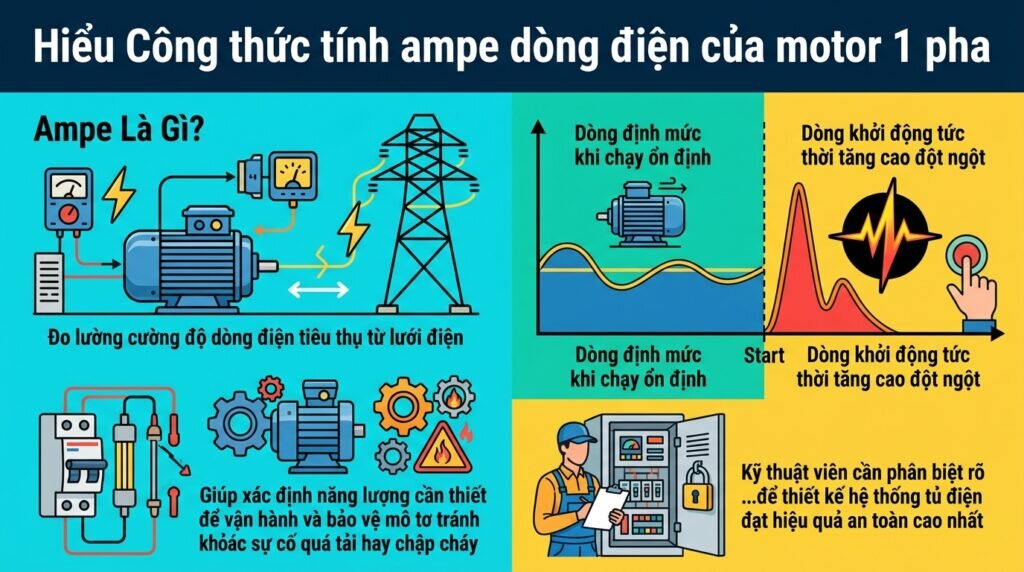

Ampe dòng điện của motor 1 pha là gì?
Ampe (A) là đơn vị đo lường cường độ dòng điện. Đối với động cơ điện 1 pha (motor điện 1 pha), dòng điện ampe biểu thị lượng điện năng mà motor điện cần rút từ lưới điện để tạo ra công suất cơ học trên trục. Việc xác định chính xác thông số này giúp ngăn chặn tình trạng quá tải, cháy nổ, bảo vệ tuổi thọ cho mô tơ điện.
Dòng điện định mức và dòng khởi động khác nhau như thế nào?
Dòng điện định mức (In): Là dòng điện mà motor tiêu thụ khi hoạt động ổn định ở 100% tải theo thiết kế của nhà sản xuất.
Dòng điện khởi động (Ikđ): Là dòng điện tức thời khi cấp điện để thắng quán tính ban đầu. Dòng khởi động của motor 1 pha thường cao gấp 3 đến 6 lần dòng định mức và chỉ diễn ra trong vài giây.

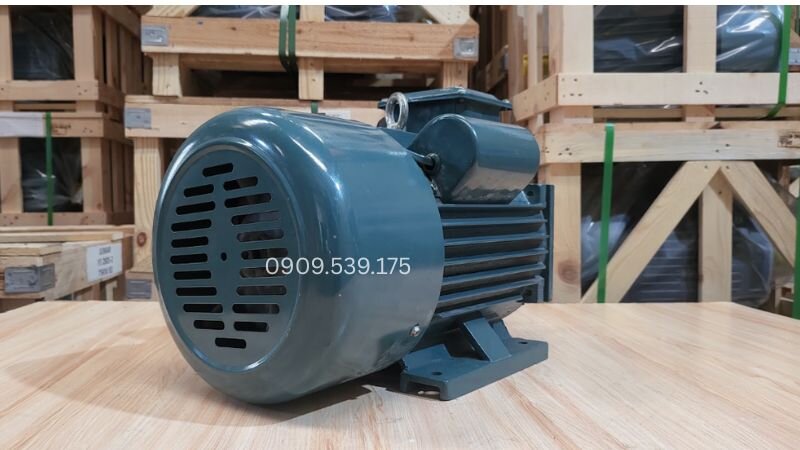

Khái niệm ampe dòng điện và ý nghĩa đối với motor 1 pha

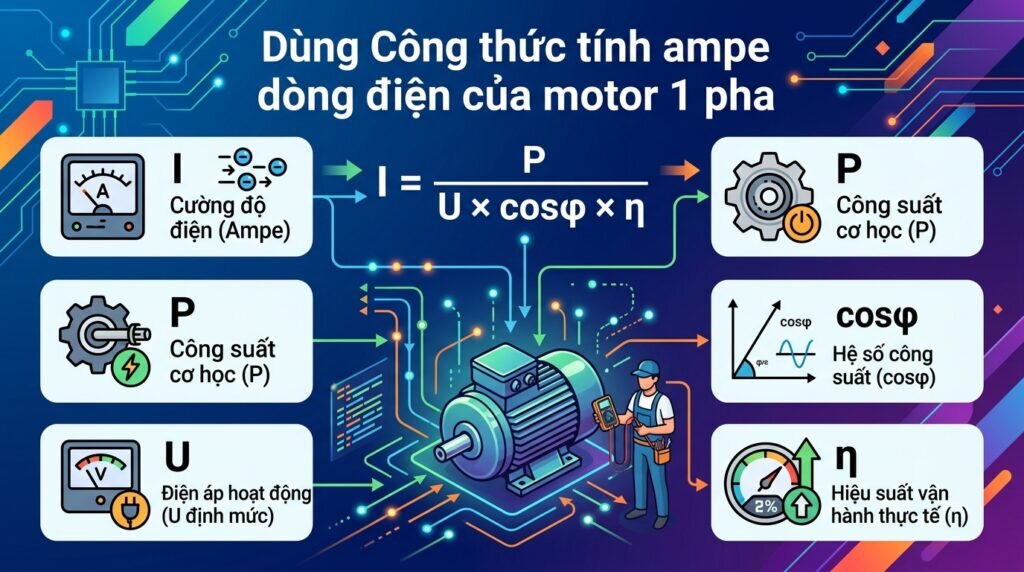

Công thức tính ampe dòng điện của motor 1 pha
Đối với các thiết bị như motor điện 220v hoặc mô tơ điện 220v, dòng điện không thể chỉ lấy công suất chia cho điện áp. Công thức kỹ thuật chuẩn để tính dòng điện (I) là:
I = P / (U × cosφ × η)
Trong đó:
I: Cường độ dòng điện (Ampe – A)
P: Công suất cơ của motor điện pha 220v (Watt – W). Nếu tem máy ghi mã lực (HP) thì quy đổi 1 HP = 746W. Nếu ghi kW thì 1 kW = 1000W.
U: Điện áp định mức (Volts – V), áp dụng 220V cho lưới điện 1 pha.
cosφ: Hệ số công suất (thường dao động từ 0.75 đến 0.9 tùy loại).
η: Hiệu suất của motor (thường từ 0.7 đến 0.9).

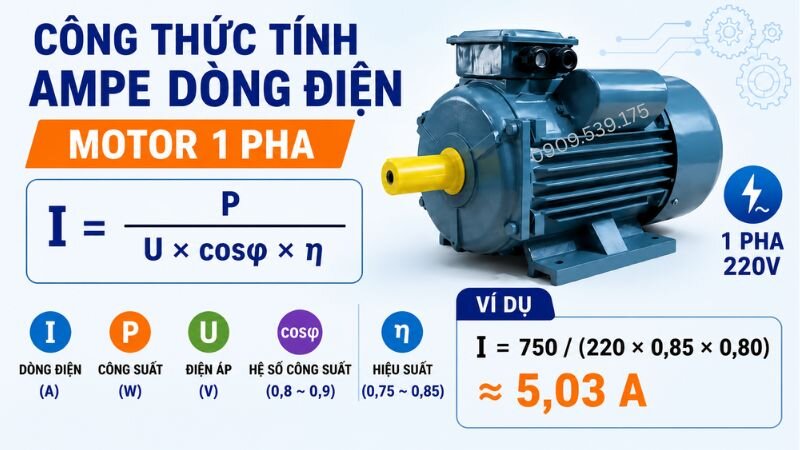

Công thức tính dòng điện chuẩn cho motor điện 1 pha
Hướng dẫn cách tính ampe dòng điện của motor 1 pha

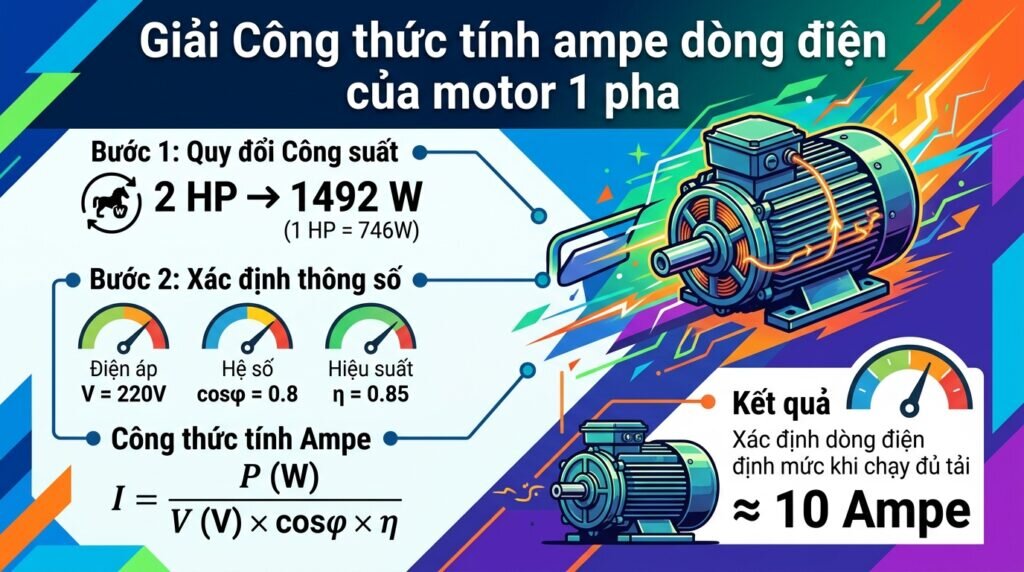

Dưới đây là một ví dụ thực tế áp dụng trên một động cơ điện (motor điện) công nghiệp quy mô nhỏ sử dụng điện 1 pha.
Giả sử bạn có một motor điện công nghiệp 1 pha công suất 2 HP. Trên tem nhà sản xuất ghi hệ số cosφ = 0.8 và hiệu suất η = 0.85.
Bước 1: Quy đổi công suất P = 2 HP × 746 = 1492 W.
Bước 2: Áp dụng công thức: I = 1492 / (220 × 0.8 × 0.85) = 1492 / 149.6 ≈ 9.97 (A).
Kết quả: Motor này sẽ tiêu thụ dòng điện định mức khoảng 10 Ampe khi chạy đủ tải.

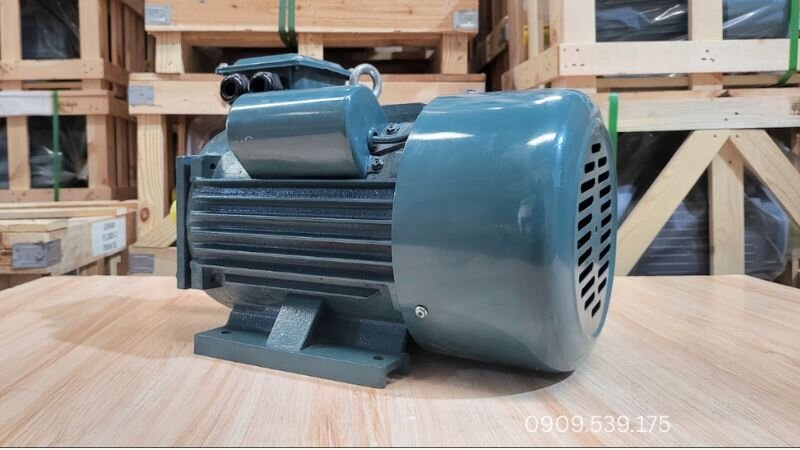

Ví dụ tính dòng điện thực tế cho motor 1 pha

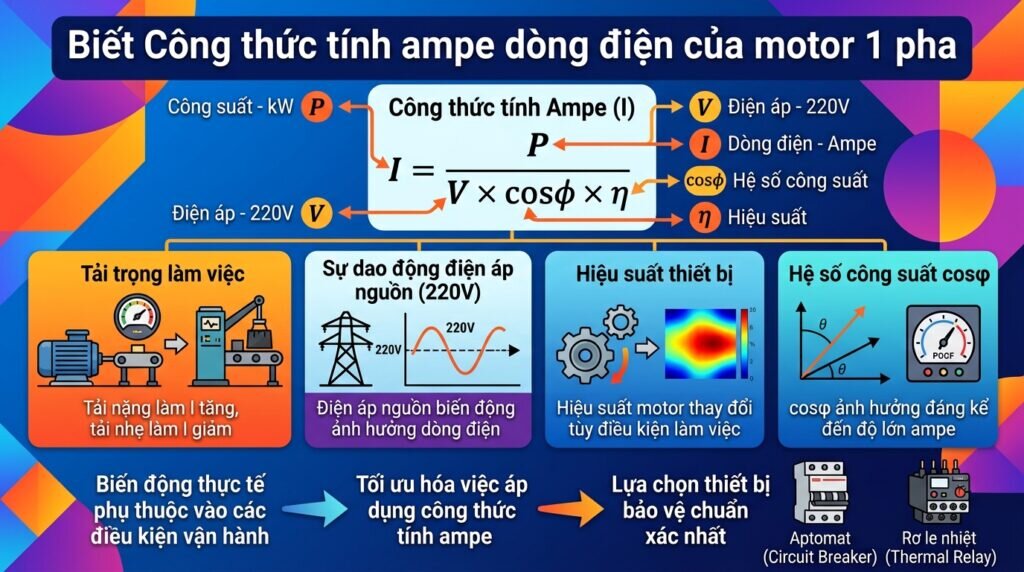

Các yếu tố ảnh hưởng đến dòng điện của motor 1 pha
Dòng điện của motor 1 pha không chỉ phụ thuộc vào công suất mà còn chịu ảnh hưởng bởi nhiều yếu tố trong quá trình vận hành. Việc hiểu rõ các yếu tố này sẽ giúp tính toán chính xác dòng điện, lựa chọn thiết bị bảo vệ phù hợp và nâng cao hiệu quả sử dụng motor điện.
Tải trọng thực tế: Khi động cơ điện hoạt động không tải, dòng điện tiêu thụ sẽ thấp hơn đáng kể so với khi làm việc ở tải định mức hoặc tải lớn. Nếu tải vượt quá công suất thiết kế, dòng điện sẽ tăng cao, khiến mô tơ điện nhanh nóng và giảm tuổi thọ.
Điện áp nguồn cấp: Motor 1 pha thường hoạt động với nguồn điện 220V. Nếu điện áp thực tế thấp hơn mức định mức, chẳng hạn dưới 220V, dòng điện sẽ tăng để duy trì công suất đầu ra. Ngược lại, điện áp quá cao cũng ảnh hưởng đến khả năng vận hành và có thể làm hỏng motor điện 220v sau thời gian dài sử dụng.
Hiệu suất của motor: Motor có hiệu suất càng cao thì tổn hao điện năng càng thấp và dòng điện tiêu thụ càng nhỏ. Đây là một trong những thông số cần quan tâm khi mua motor điện hoặc lựa chọn thiết bị cho hệ thống.
Hệ số công suất (cosφ): Hệ số công suất ảnh hưởng trực tiếp đến dòng điện làm việc. Motor có cosφ thấp sẽ cần dòng điện lớn hơn để tạo ra cùng một công suất so với motor có cosφ cao.

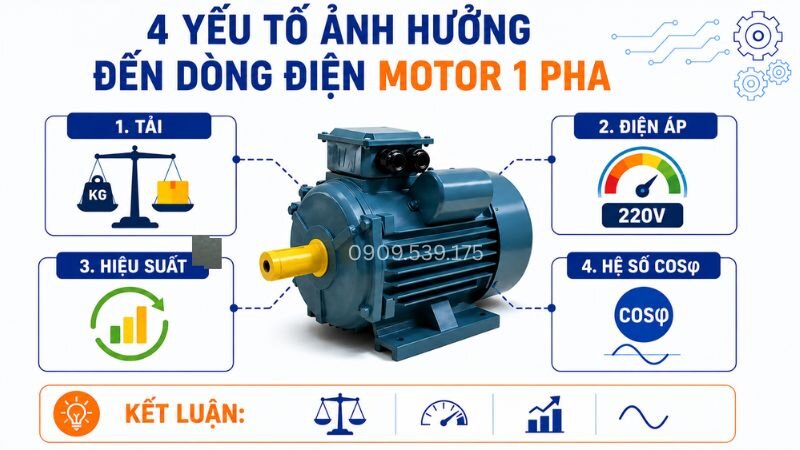

Những yếu tố làm thay đổi dòng điện khi motor vận hành
Những sai lầm thường gặp khi tính ampe dòng điện motor 1 pha
Khi tính ampe dòng điện của motor 1 pha, nhiều người thường mắc một số lỗi làm kết quả không chính xác. Dưới đây là những sai lầm phổ biến cần tránh.
Bỏ qua cosφ và hiệu suất: Rất nhiều người dùng công thức dòng điện 1 chiều (I = P/U) để áp dụng cho xoay chiều. Điều này làm kết quả tính toán nhỏ hơn thực tế 20-30%, dẫn đến chọn sai dây dẫn gây chập cháy.
Nhầm lẫn đơn vị: Không quy đổi từ mã lực (HP) hoặc Ký (kW) ra Watt (W) trước khi chia.
Sử dụng số liệu lý thuyết cho hàng kém chất lượng: Khi sử dụng động cơ điện giá rẻ, dây quấn nhôm hoặc phe sắt từ kém, hiệu suất thực tế rất thấp khiến dòng điện tăng vọt so với công thức tính.

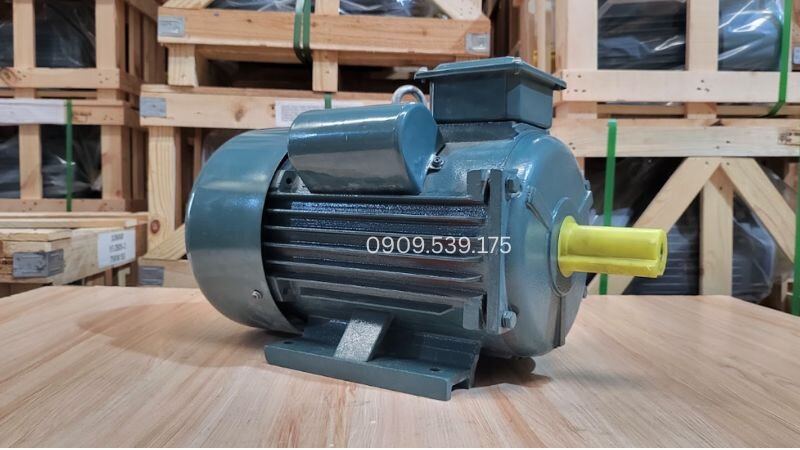

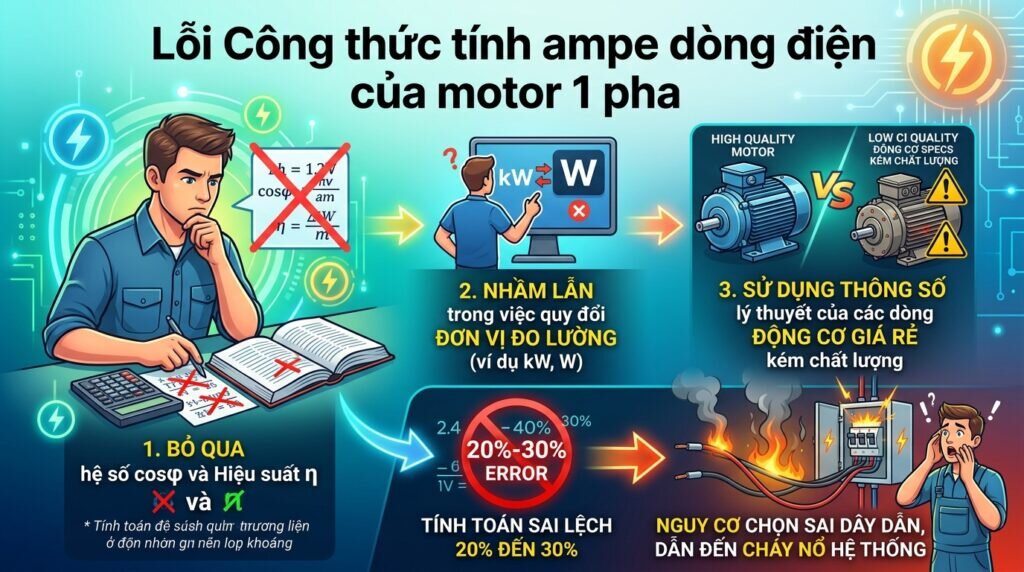

Các lỗi phổ biến cần tránh khi tính dòng điện motor 1 pha

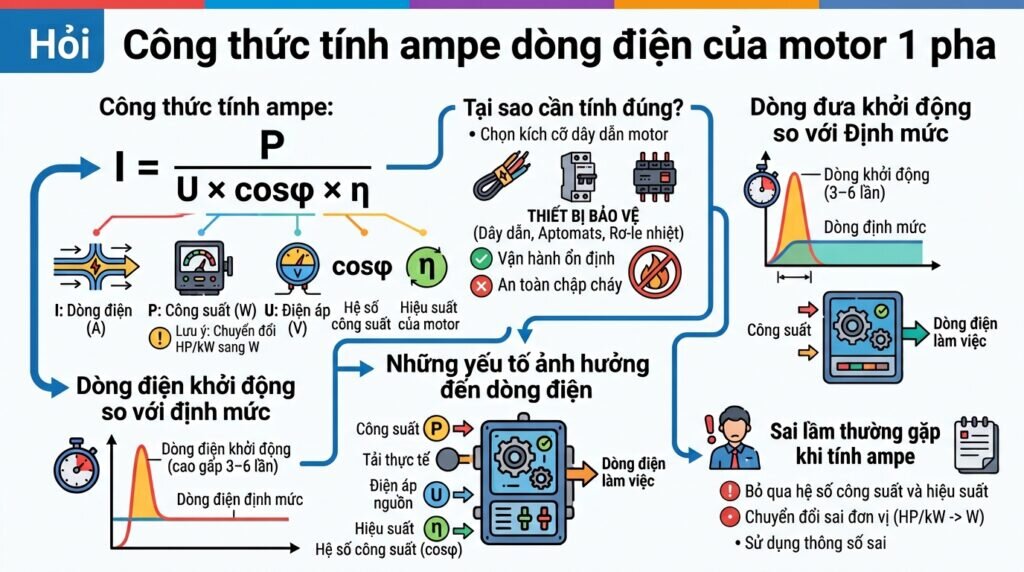

Câu hỏi thường gặp
Công thức tính ampe dòng điện của motor 1 pha là gì?
Công thức tính là: I = P / (U × cosφ × η). Trong đó, I là dòng điện (A), P là công suất (W), U là điện áp (V), cosφ là hệ số công suất và η là hiệu suất của motor.
Vì sao cần tính đúng ampe dòng điện của motor 1 pha?
Việc tính đúng dòng điện giúp lựa chọn dây dẫn, aptomat và rơ le nhiệt phù hợp, đồng thời hạn chế quá tải, chập cháy và đảm bảo motor hoạt động ổn định.
Dòng điện khởi động của motor 1 pha có lớn hơn dòng điện định mức không?
Có. Dòng điện khởi động thường cao gấp 3–6 lần dòng điện định mức và chỉ xuất hiện trong thời gian ngắn khi motor bắt đầu hoạt động.
Những yếu tố nào ảnh hưởng đến dòng điện của motor 1 pha?
Dòng điện phụ thuộc vào công suất, tải thực tế, điện áp nguồn, hiệu suất của motor và hệ số công suất (cosφ). Khi các thông số này thay đổi, dòng điện làm việc cũng thay đổi theo.
Sai lầm thường gặp khi tính ampe dòng điện của motor 1 pha là gì?
Các lỗi phổ biến gồm bỏ qua hệ số công suất và hiệu suất, không quy đổi đúng đơn vị từ HP hoặc kW sang W, hoặc sử dụng thông số không đúng với thực tế của motor. Những sai sót này có thể dẫn đến lựa chọn thiết bị bảo vệ không phù hợp.
Kết luận
Việc tính toán ampe định mức dựa trên công suất, điện áp, hiệu suất và hệ số công suất là bước kỹ thuật cơ bản nhưng thiết yếu. Để đảm bảo an toàn vận hành, bạn không chỉ cần nắm vững công thức toán học mà còn phải mua đúng thiết bị. Khuyến cáo nên tìm đến các công ty bán động cơ điện hoặc cửa hàng bán mô tơ điện uy tín, có tài liệu kỹ thuật minh bạch để đảm bảo thông số ghi trên máy khớp với thực tế.
