Motor chân đế: Phân loại, thông số, giá và cách lắp đặt

Tác giả: ThanhThaiMotor

Cập nhật lúc: 03/09/2026

Trong các hệ thống truyền động cơ khí, động cơ điện (motor điện) có nhiệm vụ chuyển đổi điện năng thành cơ năng để dẫn động máy móc. Trong các kiểu lắp đặt phổ biến, motor chân đế được sử dụng rộng rãi nhờ khả năng cố định chắc chắn trên bệ máy và thuận tiện khi lắp đặt. Bài viết dưới đây tổng hợp thông tin về cấu tạo, thông số, phân loại, ứng dụng và giá tham khảo của dòng sản phẩm này.

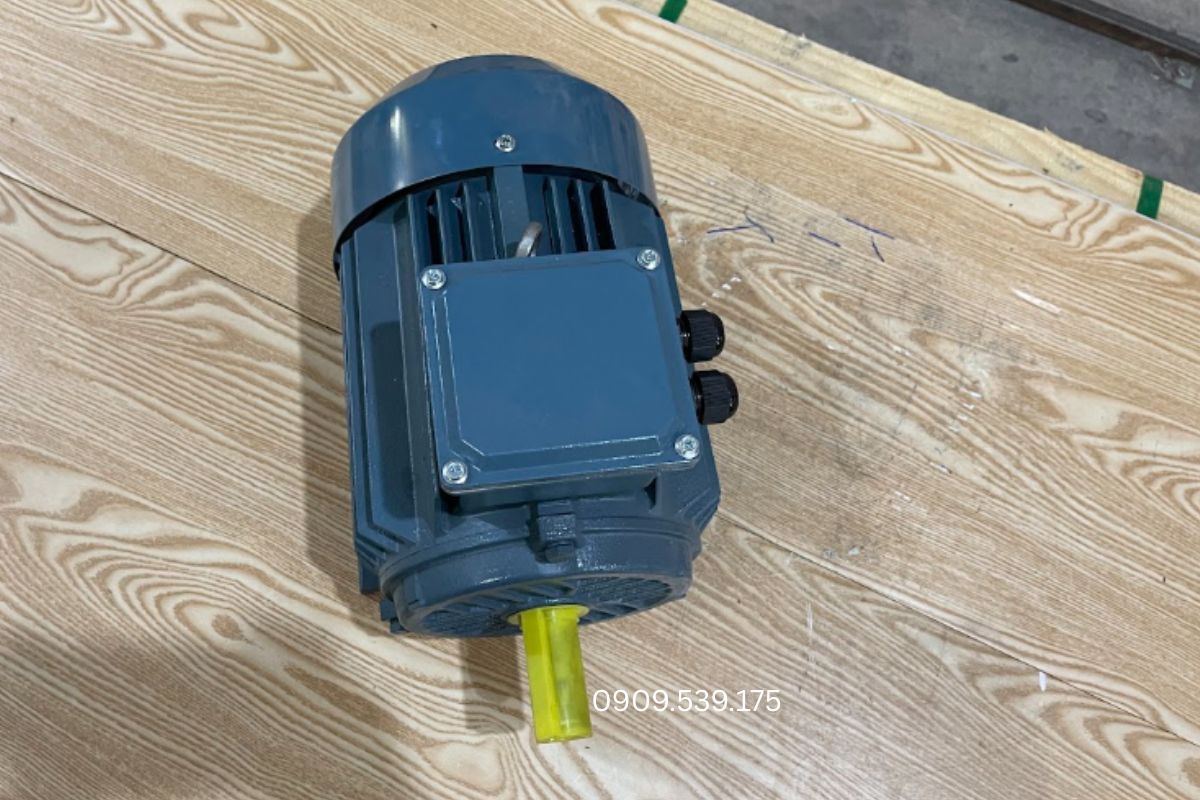

Motor chân đế được sử dụng phổ biến trong các hệ thống truyền động công nghiệp, nông nghiệp và thiết bị cơ khí nhờ khả năng lắp đặt cố định trên bệ máy. Một số ứng dụng thường gặp gồm:

Máy bơm: Dẫn động bơm nước mặt, bơm công nghiệp và bơm chữa cháy.
Quạt công nghiệp: Vận hành quạt hút bụi, quạt thông gió và quạt ly tâm.
Băng tải: Truyền động cho các hệ thống băng chuyền trong dây chuyền sản xuất và vận chuyển hàng hóa.
Máy móc cơ khí: Lắp cho máy nén khí, máy phay, máy tiện, máy cắt và các thiết bị gia công khác.
Thiết bị nông nghiệp: Dẫn động máy xay xát, máy trộn thức ăn chăn nuôi và một số máy chế biến nông sản.

Motor chân đế được sử dụng để dẫn động máy bơm, quạt, băng tải và nhiều thiết bị cơ khí, nông nghiệp

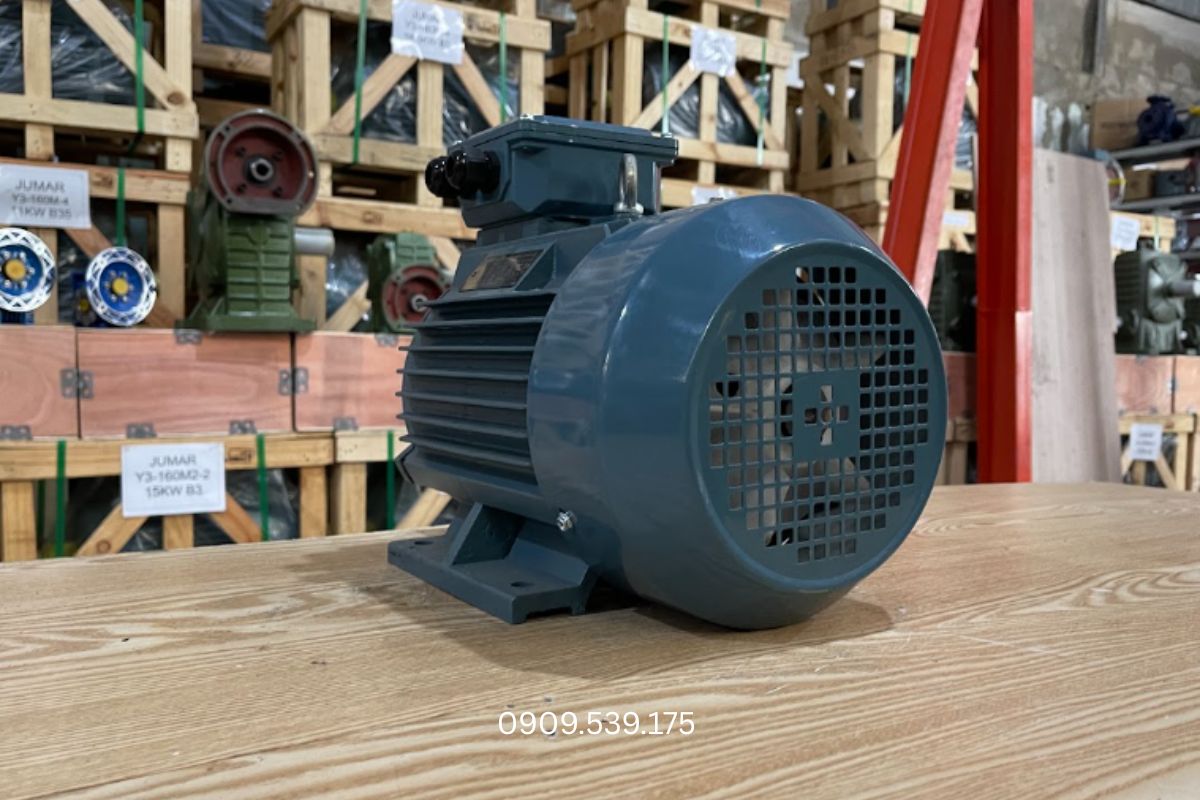

Motor chân đế có kết cấu phù hợp với các hệ thống truyền động cố định, thuận tiện cho việc lắp đặt và bảo dưỡng:

Cố định chắc chắn: Chân đế đúc liền với thân motor giúp thiết bị được bắt chặt vào bệ máy, hạn chế xê dịch khi vận hành và chịu được rung động trong quá trình làm việc.
Dễ lắp đặt và căn chỉnh: Kiểu chân đế giúp thuận tiện khi tháo lắp, điều chỉnh độ căng dây curoa hoặc căn đồng tâm khi sử dụng khớp nối.
Thuận tiện bảo dưỡng: Kết cấu dễ tiếp cận, hỗ trợ các công việc định kỳ như kiểm tra, thay ổ bi (bạc đạn) và tra mỡ theo yêu cầu của nhà sản xuất.
Kích thước lắp đặt tiêu chuẩn: Nhiều dòng motor sử dụng kích thước lắp đặt theo tiêu chuẩn IEC, giúp thuận tiện khi thay thế hoặc lựa chọn sản phẩm tương đương giữa các thương hiệu có cùng thông số.

Kiểu chân đế giúp motor cố định chắc chắn, dễ căn chỉnh, bảo dưỡng và thay thế trong hệ thống truyền động

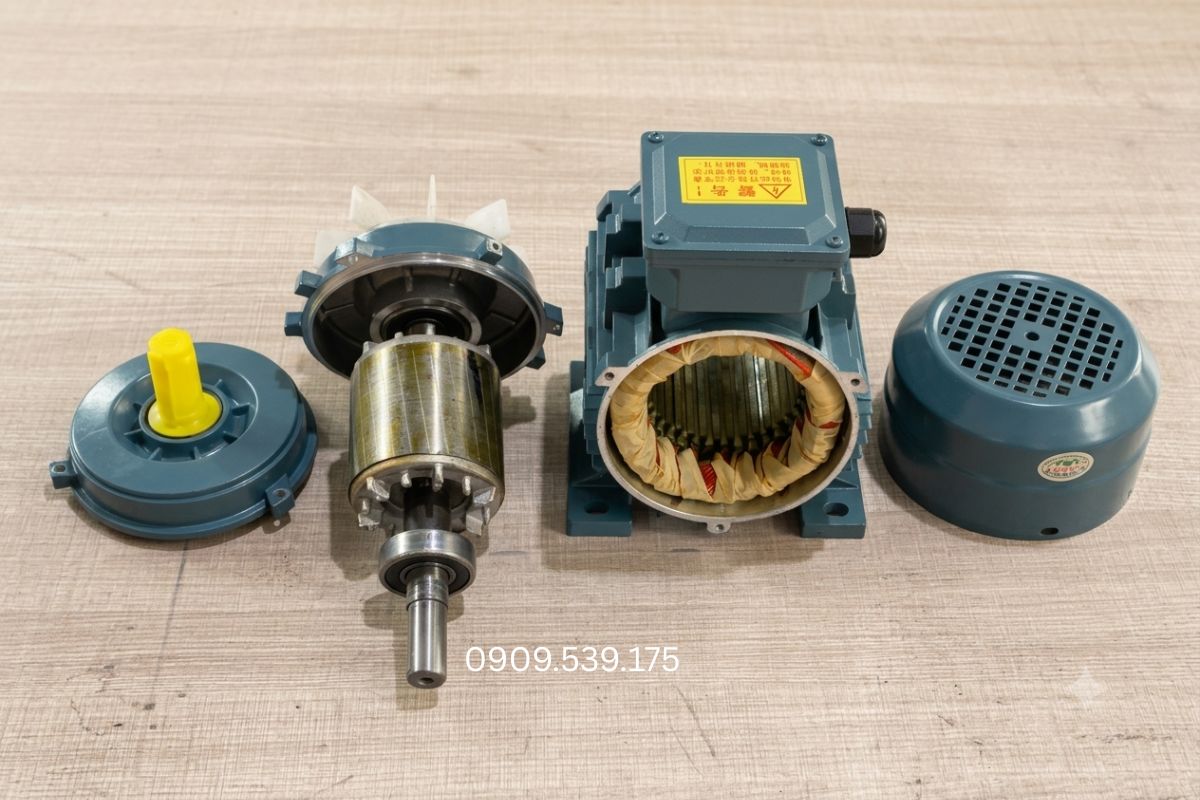

Cấu tạo motor chân đế gồm các bộ phận chính, được bố trí để đảm bảo khả năng cố định, truyền động và làm mát trong quá trình vận hành:

Vỏ máy và chân đế: Thường được chế tạo bằng gang đúc hoặc nhôm. Chân đế được tích hợp với thân vỏ, có các lỗ bắt bulông để cố định motor chắc chắn trên bệ máy.
Stator: Gồm lõi thép kỹ thuật điện và các cuộn dây đồng được quấn trong rãnh lõi. Đây là bộ phận tạo ra từ trường khi motor được cấp điện.
Rotor: Thường là rotor lồng sóc, gồm lõi thép và các thanh dẫn bằng nhôm hoặc đồng, được lắp cố định trên trục động cơ để tạo chuyển động quay.
Hộp cực điện: Được bố trí trên đỉnh hoặc bên hông thân motor, bên trong có các cọc đấu dây để kết nối nguồn điện với cuộn dây stator.
Hệ thống làm mát: Gồm quạt làm mát lắp ở phía đuôi trục và nắp chụp quạt bảo vệ. Khi rotor quay, quạt tạo luồng gió giúp đưa nhiệt từ thân motor ra môi trường.

Motor chân đế gồm vỏ máy, stator, rotor, hộp cực điện và hệ thống làm mát phục vụ quá trình vận hành

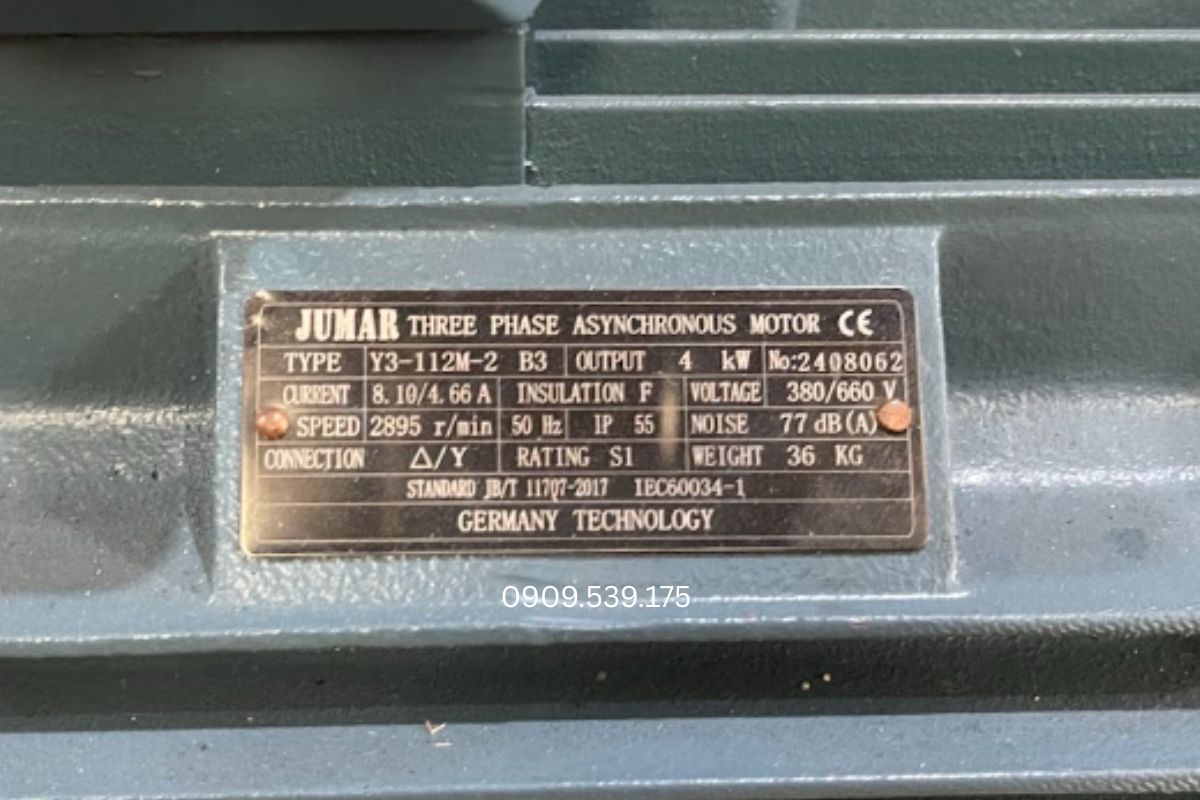

Thông số của motor chân đế thay đổi tùy theo công suất, thiết kế và thương hiệu. Các thông số thường được quan tâm gồm:

Công suất: Phổ biến từ 0.18kW đến trên 315kW, đáp ứng nhiều nhu cầu truyền động từ thiết bị nhỏ đến hệ thống công nghiệp công suất lớn.
Tốc độ và số cực: Motor 2 cực có tốc độ khoảng 2.900 vòng/phút, 4 cực khoảng 1.450 vòng/phút, 6 cực khoảng 960 vòng/phút và 8 cực khoảng 720 vòng/phút ở tần số 50Hz. Tốc độ thực tế có thể thấp hơn một chút do độ trượt của động cơ.
Điện áp: Tùy từng model có thể sử dụng điện 1 pha 220V, 3 pha 220V/380V hoặc 3 pha 380V/660V. Cần kiểm tra đúng thông số trên tem motor trước khi đấu nối.
Kiểu lắp đặt: B3 là kiểu lắp chân đế; B35 kết hợp chân đế và mặt bích, phù hợp với các hệ thống cần cố định motor trên bệ và đồng thời liên kết với thiết bị truyền động.
Cấp bảo vệ: Các dòng motor phổ biến sử dụng IP55 hoặc IP56. Việc lựa chọn cấp IP cần dựa trên mức độ tiếp xúc với bụi, nước và điều kiện môi trường thực tế.
Cấp chịu nhiệt: Nhiều motor sử dụng vật liệu cách điện Class F, với giới hạn nhiệt độ cấp cách điện khoảng 155°C. Đây là cấp cách điện của hệ thống vật liệu, không đồng nghĩa với nhiệt độ vỏ motor được phép đạt tới mức này khi vận hành.

Công suất, tốc độ, điện áp, kiểu lắp, cấp bảo vệ và cấp chịu nhiệt là những thông số cần kiểm tra khi chọn motor

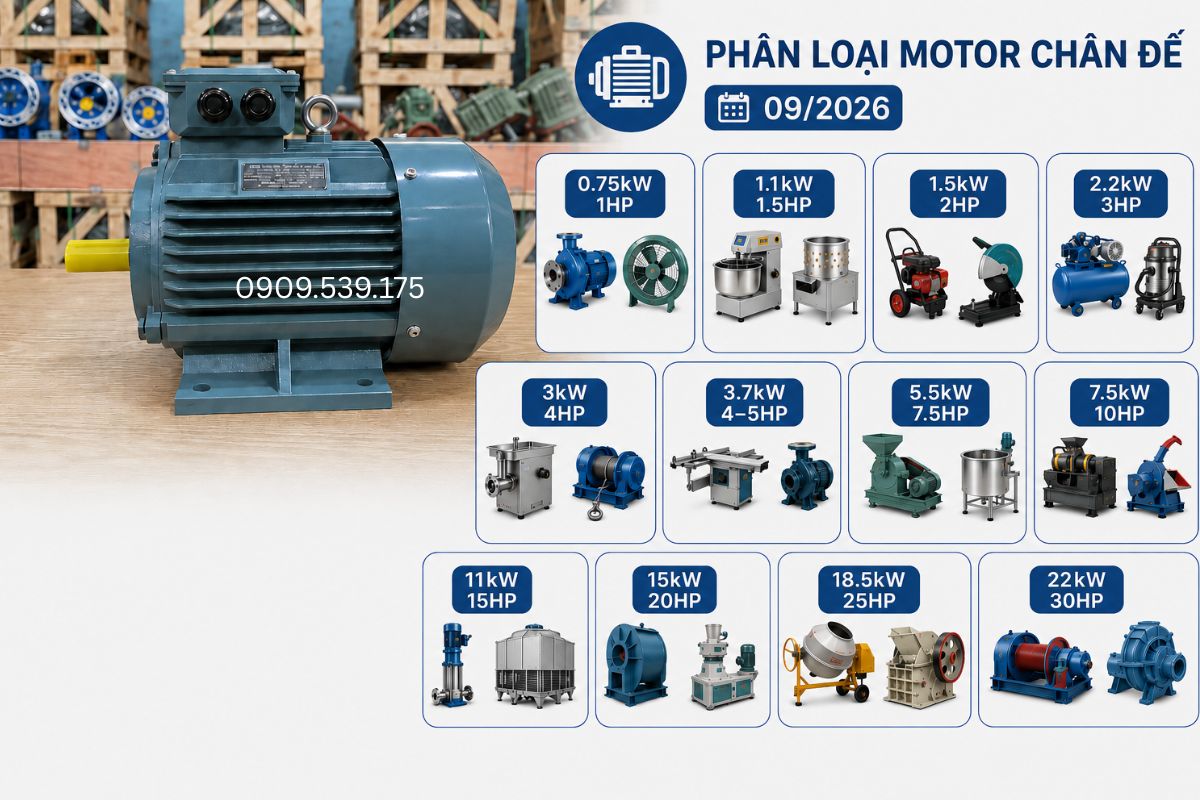

Dưới đây là các mức công suất motor chân đế thường được sử dụng cho máy móc công nghiệp, nông nghiệp và thiết bị dân dụng. Kích thước trục và kiểu lắp đặt có thể thay đổi tùy theo thương hiệu, tiêu chuẩn và thiết kế của từng model.

Phù hợp với máy bơm nước dân dụng, quạt thông gió và các thiết bị có tải nhỏ. Motor có kết cấu gọn, dễ lắp đặt trên bệ máy và thuận tiện khi kết nối với dây curoa hoặc khớp nối. Tùy model, motor có thể sử dụng nguồn điện 1 pha 220V hoặc 3 pha 220V/380V.

Thường được lắp cho máy trộn bột, máy vặt lông gia cầm, băng tải nhỏ và các thiết bị chế biến. Công suất này đáp ứng các hệ thống có tải vừa phải và yêu cầu motor làm việc ổn định trong thời gian dài. Một số model có đường kính trục khoảng 24mm, cần đối chiếu thông số thực tế trước khi lắp đặt.

Được sử dụng cho máy rửa xe dây đai, máy cắt sắt và các thiết bị cơ khí có nhu cầu truyền động ở mức công suất trung bình. Kiểu chân đế giúp motor được cố định chắc chắn trên khung máy và thuận tiện căn chỉnh khi sử dụng dây curoa.

Phù hợp với máy nén khí, máy xịt rửa áp lực cao, quạt hút bụi và các thiết bị trong xưởng cơ khí, xưởng mộc. Đây là mức công suất phù hợp với nhiều loại máy có tải tương đối ổn định và cần khả năng truyền động liên tục.

Có thể sử dụng cho máy xay giò chả, tời nâng hàng, máy bơm tưới tiêu và nhiều thiết bị cần công suất truyền động tương đối lớn. Khi lựa chọn cần kiểm tra tốc độ quay, đường kính trục và kiểu lắp để đảm bảo motor tương thích với thiết bị.

Phù hợp với máy cưa bàn trượt, máy bơm nước và một số hệ thống bơm chữa cháy công suất nhỏ. Motor 5HP đáp ứng các thiết bị cần lực kéo cao hơn nhóm công suất nhỏ. Một số model sử dụng đường kính trục khoảng 28mm, nhưng cần kiểm tra theo từng model.

Thường được dùng cho máy nghiền cám, máy khuấy, băng tải tải trọng trung bình và các thiết bị sản xuất công nghiệp. Công suất 7.5HP phù hợp với những hệ thống cần motor làm việc liên tục và có tải thay đổi trong quá trình vận hành. Một số model sử dụng trục đường kính khoảng 38mm.

Phù hợp với máy ép màng nhựa, máy băm gỗ, máy nghiền rác và các thiết bị cần công suất truyền động cao hơn. Với các máy có tải lớn hoặc mô-men khởi động cao, cần kiểm tra phương án khởi động và lựa chọn thiết bị bảo vệ phù hợp.

Được sử dụng cho trạm bơm thủy lợi, hệ thống quạt và làm mát tháp giải nhiệt, cùng các thiết bị công nghiệp có tải lớn. Motor 15HP thường được lắp cố định trên bệ máy, kết nối trực tiếp hoặc thông qua dây curoa, khớp nối và hộp giảm tốc. Một số dòng có đường kính trục khoảng 42mm.

Có thể lắp cho quạt lò hơi công nghiệp, máy ép viên nén, máy hút phế liệu và các hệ thống truyền động yêu cầu công suất lớn. Khi sử dụng trong môi trường công nghiệp, cần chú ý đến cấp bảo vệ, phương án làm mát và thiết bị bảo vệ quá tải cho motor.

Phù hợp với dây chuyền sản xuất xi măng, trạm trộn bê tông, máy nghiền đá và các thiết bị công nghiệp có tải nặng. Với nhóm công suất này, việc lựa chọn đúng kiểu lắp đặt, kích thước trục và phương án truyền động giúp hạn chế rung động và đảm bảo motor làm việc ổn định.

Được sử dụng cho máy ép cọc, tời tàu biển, máy bơm lưu lượng lớn và các hệ thống truyền động công suất cao. Motor 30HP thường yêu cầu bệ máy chắc chắn, thiết bị đóng cắt và bảo vệ phù hợp với dòng điện định mức. Đường kính trục có thể khoảng 48mm hoặc 55mm tùy thiết kế và kích thước khung motor.

Các mức công suất motor chân đế đáp ứng nhiều nhóm tải từ thiết bị nhỏ đến hệ thống truyền động công nghiệp

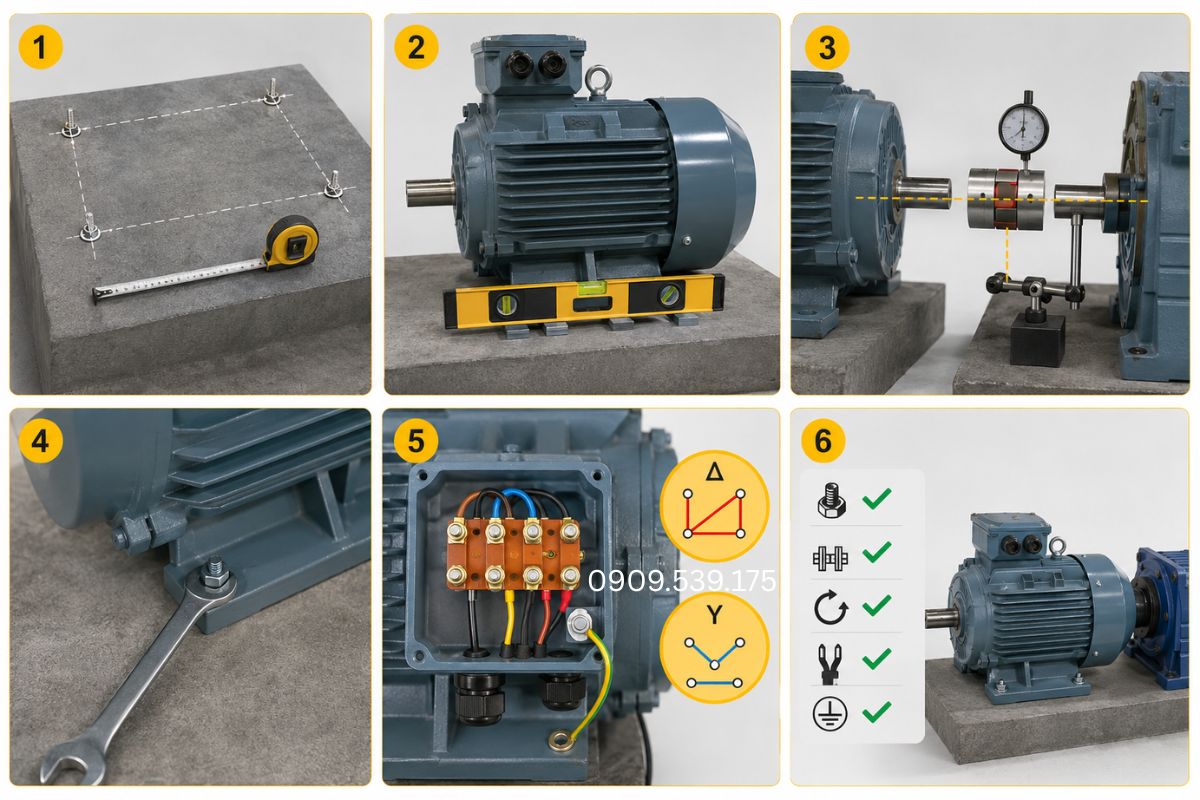

Lắp đặt đúng kỹ thuật giúp motor cố định chắc chắn, hạn chế rung động và đảm bảo trục truyền động làm việc ổn định. Có thể thực hiện theo các bước sau:

Chuẩn bị bệ lắp đặt: Đo và xác định vị trí các lỗ bắt bulông trên bệ thép hoặc bê tông theo đúng kích thước tâm lỗ và Frame size của motor.
Đặt và cân bằng motor: Đưa motor lên bệ, sau đó kiểm tra độ phẳng. Nếu bệ bị lệch hoặc không bằng phẳng, sử dụng các miếng chêm kim loại để điều chỉnh cao độ và giữ motor cân bằng.
Căn chỉnh trục: Căn đồng tâm giữa trục motor và trục máy công tác khi sử dụng khớp nối. Độ lệch cho phép cần căn cứ vào loại khớp nối, tốc độ quay và yêu cầu của nhà sản xuất, không nên áp dụng một mức sai số cố định cho mọi trường hợp.
Siết bulông cố định: Sau khi motor được căn chỉnh đúng vị trí, siết chặt các bulông chân đế theo thứ tự phù hợp để motor không bị xê dịch hoặc rung trong quá trình vận hành.
Đấu nối điện: Kết nối cáp nguồn vào hộp cực theo đúng sơ đồ đấu tam giác (Δ) hoặc hình sao (Y) trên tem motor. Đồng thời nối dây tiếp địa vào vị trí tiếp địa của vỏ máy trước khi cấp nguồn.
Kiểm tra trước khi vận hành: Kiểm tra lại bulông, khớp nối, chiều quay, dây điện và độ chắc chắn của motor. Chỉ cấp điện sau khi hoàn tất các bước kiểm tra và đảm bảo hệ thống đáp ứng yêu cầu an toàn điện.

Quy trình lắp đặt gồm chuẩn bị bệ, cân bằng motor, căn chỉnh trục, siết bulông và đấu nối điện đúng kỹ thuật

Trên thị trường hiện có nhiều thương hiệu motor chân đế đến từ châu Á, châu Âu và Việt Nam, với đa dạng công suất, điện áp và kiểu lắp đặt:

Châu Á: Teco và Tatung đến từ Đài Loan; Mitsubishi và Hitachi đến từ Nhật Bản; Jumar và Parma đến từ Trung Quốc. Các thương hiệu này cung cấp nhiều dòng động cơ phục vụ hệ thống truyền động công nghiệp và dân dụng.
Châu Âu: Siemens của Đức, ABB của Thụy Sĩ và Motive của Ý là những thương hiệu được sử dụng trong nhiều hệ thống truyền động, với các dòng động cơ có nhiều cấp công suất và tiêu chuẩn kỹ thuật.
Việt Nam: Việt Hung và Toàn Phát là các thương hiệu trong nước, cung cấp motor phục vụ nhiều nhu cầu sử dụng trong công nghiệp, nông nghiệp và dân dụng.

Khi lựa chọn theo thương hiệu, cần kiểm tra thêm công suất, điện áp, số cực, cấp bảo vệ, kiểu lắp B3/B35 và kích thước trục để đảm bảo motor phù hợp với thiết bị.

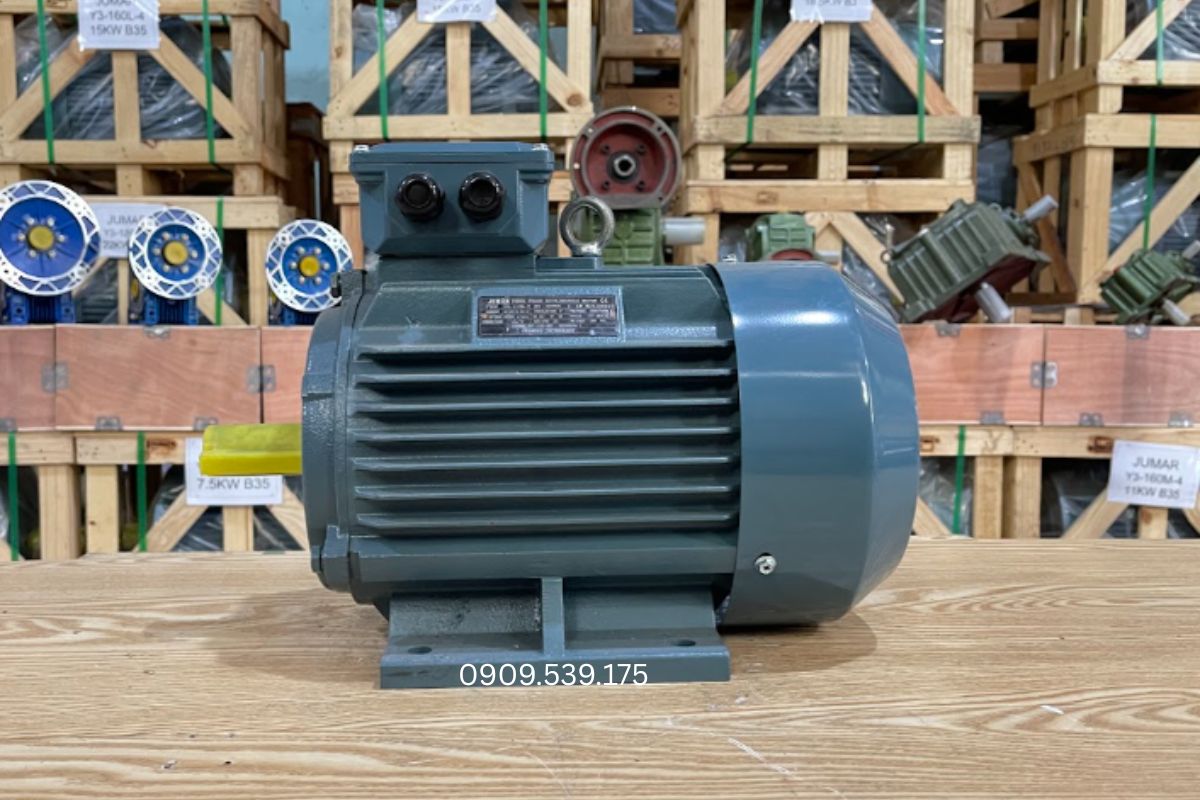

Motor chân đế có nhiều thương hiệu từ châu Á, châu Âu và Việt Nam với đa dạng công suất và tiêu chuẩn

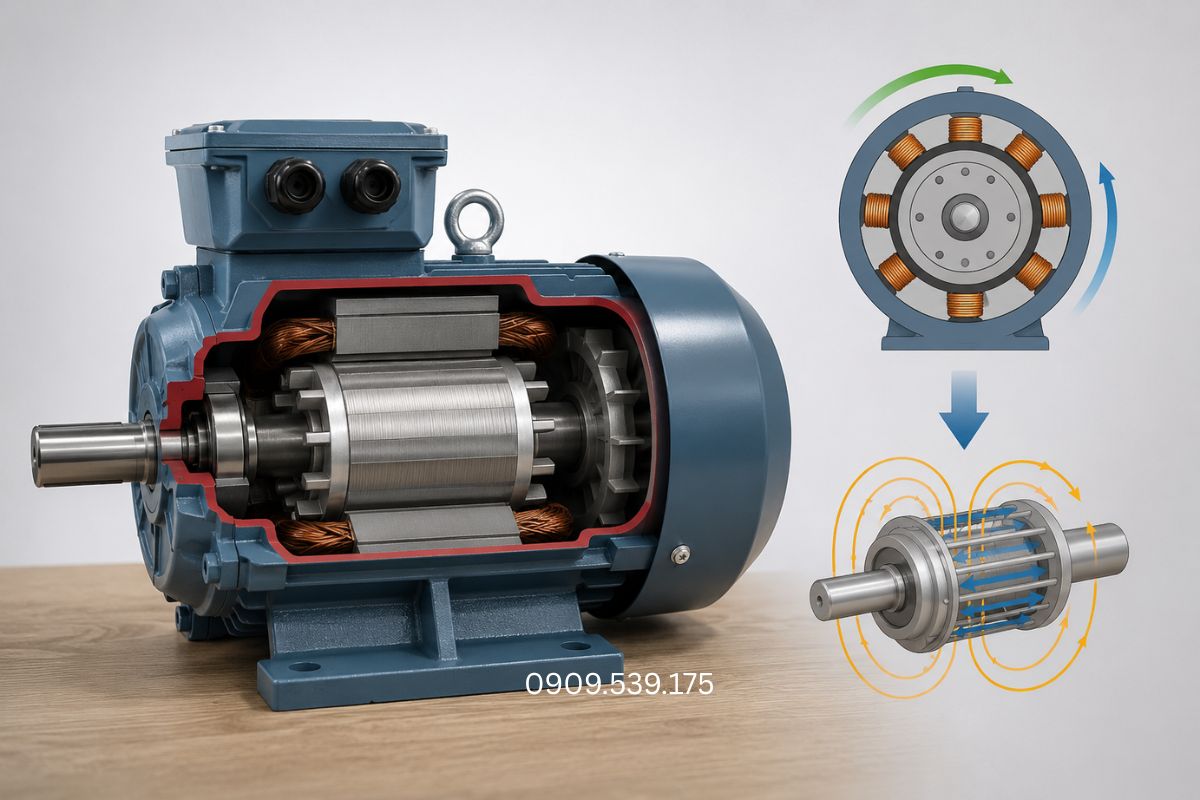

Động cơ chân đế hoạt động theo nguyên lý của động cơ không đồng bộ 3 pha. Khi cấp điện xoay chiều vào stator, từ trường quay được tạo ra và cảm ứng dòng điện trong rotor lồng sóc. Sự tương tác giữa từ trường và dòng điện cảm ứng tạo mô-men điện từ, làm rotor và trục động cơ quay để truyền động cho máy.

Từ trường quay trong stator tạo mô-men điện từ làm rotor quay và truyền chuyển động đến máy công tác

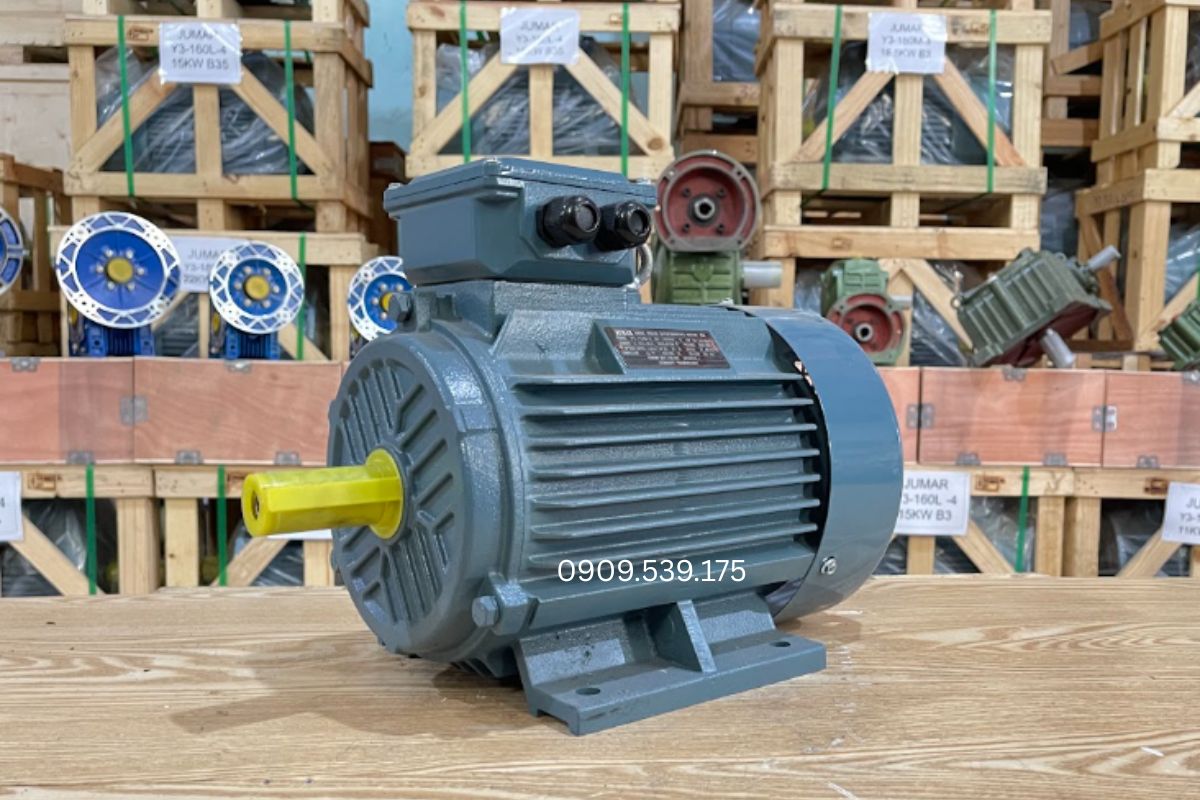

Khi mua motor chân đế, cần kiểm tra các thông số và điều kiện lắp đặt để chọn đúng model, tránh phát sinh chi phí thay đổi bệ máy:

Kiểm tra nguồn điện và tốc độ: Xác định điện áp sử dụng là 1 pha hay 3 pha, đồng thời kiểm tra tốc độ quay phù hợp với yêu cầu của máy.
Xác định Frame size: Đối chiếu mã vỏ để kiểm tra đường kính trục, chiều cao tâm trục và khoảng cách các lỗ bắt bulông, đảm bảo motor lắp vừa bệ máy hiện có.
Chọn vật liệu vỏ: Vỏ nhôm có trọng lượng nhẹ và tản nhiệt tốt, phù hợp với các hệ thống cần giảm khối lượng. Vỏ gang có kết cấu chắc chắn, phù hợp với môi trường làm việc có rung động hoặc va đập cao.

Kiểm tra nguồn điện, tốc độ, Frame size và vật liệu vỏ để chọn motor phù hợp với thiết bị và vị trí lắp đặt

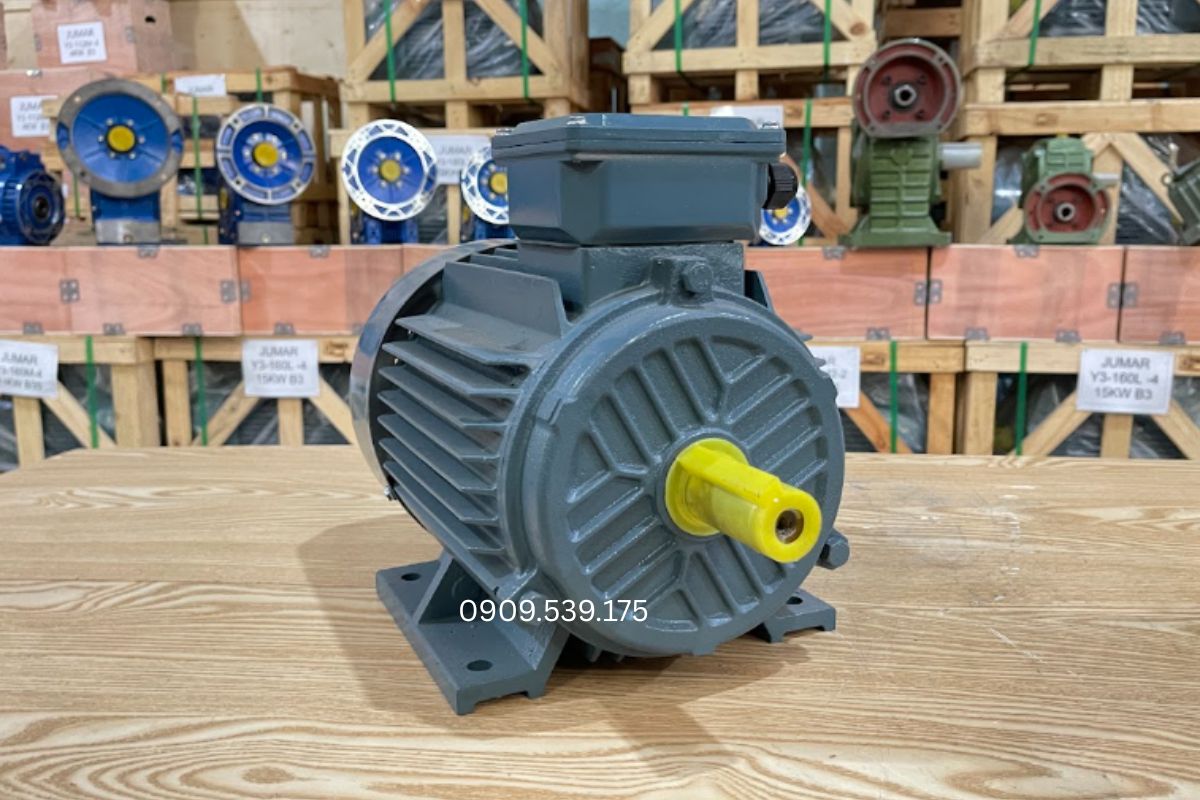

Lắp đặt đúng và bảo trì định kỳ giúp hạn chế rung động, bảo vệ ổ bi và duy trì độ ổn định của motor trong quá trình vận hành:

Căn chỉnh trục: Sử dụng đồng hồ so hoặc thiết bị căn chỉnh phù hợp để kiểm tra độ đồng tâm giữa trục motor và máy công tác. Lệch tâm có thể làm tăng tải lên ổ bi, khớp nối và trục.
Kiểm tra bulông: Kiểm tra và siết lại bulông chân đế định kỳ, đặc biệt với các máy thường xuyên rung động. Chu kỳ bảo dưỡng nên thực hiện theo điều kiện vận hành và khuyến cáo của nhà sản xuất.
Kiểm tra cách điện: Đo điện trở cách điện bằng Megomet định kỳ để phát hiện tình trạng ẩm hoặc suy giảm cách điện của cuộn dây, từ đó hạn chế nguy cơ chạm chập.
Bôi trơn ổ bi: Tra mỡ qua vú mỡ nếu motor được thiết kế có vị trí này. Thời gian và lượng mỡ cần thực hiện theo số giờ vận hành, loại ổ bi và hướng dẫn của nhà sản xuất.

Căn chỉnh trục, kiểm tra bulông, đo cách điện và bôi trơn ổ bi đúng định kỳ giúp motor vận hành ổn định

Motor chân đế đang được cải tiến theo hướng nâng cao hiệu suất, tăng khả năng giám sát và tối ưu vật liệu:

Nâng cao hiệu suất năng lượng: Các dòng motor hiệu suất cao như IE3, IE4 ngày càng được quan tâm nhằm giảm tổn hao và đáp ứng yêu cầu tiết kiệm điện.
Tích hợp giám sát thông minh: Cảm biến nhiệt độ, độ rung và các thiết bị đo khác có thể được tích hợp để theo dõi tình trạng motor, kết nối với hệ thống điều khiển hoặc nền tảng IoT.
Tối ưu vật liệu: Một số thiết kế sử dụng vật liệu có độ bền cơ học cao nhưng giảm khối lượng, giúp tối ưu trọng lượng motor mà vẫn đảm bảo độ cứng vững của thân và chân đế.

Motor chân đế là lựa chọn phù hợp cho nhiều hệ thống truyền động cố định nhờ kết cấu chắc chắn và thuận tiện khi lắp đặt. Khi lựa chọn, cần đối chiếu đúng công suất, tốc độ quay, điện áp, Frame size và kiểu lắp đặt với thiết bị sử dụng. Đồng thời, thực hiện căn chỉnh, siết bulông, kiểm tra cách điện và bảo dưỡng định kỳ đúng kỹ thuật sẽ giúp motor hoạt động ổn định, hạn chế sự cố và duy trì tuổi thọ cho hệ thống truyền động.
