Khi máy ép nhựa dừng đột ngột giữa chu kỳ kèm màn hình biến tần Fuji nhấp nháy mã OC3, việc thợ thao tác bấm Reset chỉ giải quyết tạm thời trước khi sự cố lặp lại. Cấu trúc mã lỗi biến tần Fuji gồm phần chữ chỉ bản chất sự cố và phần số xác định thời điểm phát sinh, giúp kỹ thuật viên khoanh vùng chính xác vị trí cần đo đạc trước khi tra cứu tài liệu. Trước khi ngắt nguồn, việc đầu tiên là phải ghi lại mã hiển thị để tránh mất dữ liệu chẩn đoán. Bài viết tổng hợp bảng mã lỗi đầy đủ, phân tích chi tiết từng nhóm sự cố, hướng dẫn cách xóa lỗi và các mốc đánh giá để quyết định khi nào cần gọi đơn vị sửa chữa chuyên nghiệp.

Mã lỗi biến tần Fuji Frenic luôn gồm phần chữ báo loại lỗi và phần số báo thời điểm xảy ra lỗi, cùng quy ước vớimã lỗi biến tần của phần lớn các hãng khác. Phần chữ cho biết máy đang bị gì: OC là quá dòng, OU là quá áp, LU là thấp áp, OH là quá nhiệt.

Phần số phía sau xác định chính xác giai đoạn máy gặp sự cố: số 1 là lúc đang tăng tốc, số 2 là lúc đang giảm tốc, và số 3 là lúc đang chạy ở tốc độ ổn định. Ví dụ, nhìn thấy OC1 nghĩa là máy vừa bấm chạy đã quá dòng, khác hoàn toàn với OC3 là đang chạy bình thường tự nhiên bị nặng tải. Nắm luật này giúp bạn biết phải cầm đồng hồ đi kiểm tra cái gì đầu tiên mà chưa cần mở sách.

Để xem lại các sự cố đã xảy ra, hãy truy cập nhóm lịch sử lỗi (Alarm History) trên bàn phím biến tần. Dòng Fuji FRENIC-Mini có thể lưu tối đa 4 lỗi gần nhất; cách truy cập và số lượng lỗi được lưu có thể khác tùy dòng máy.

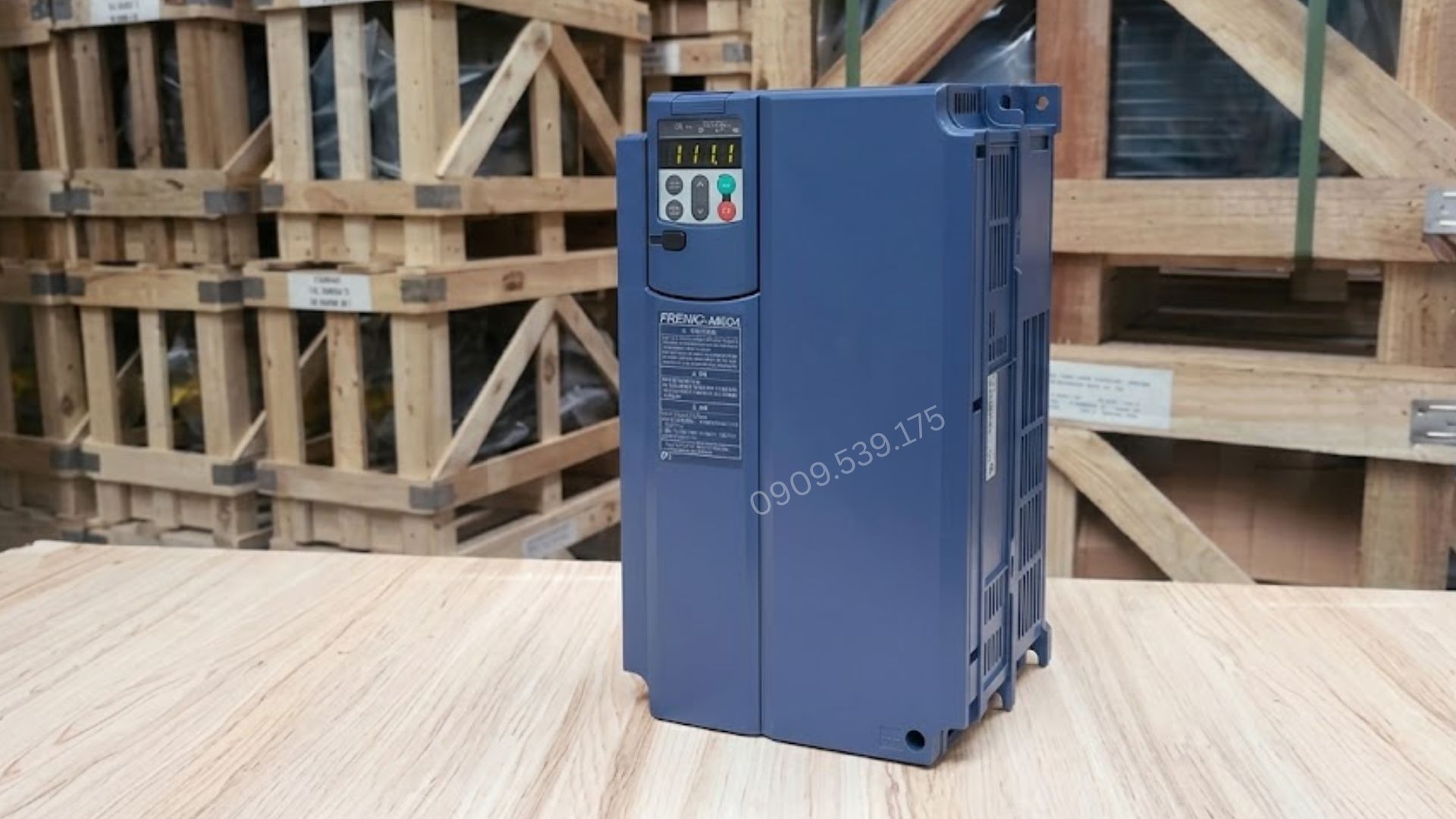

Cách đọc mã lỗi và xác định nguyên nhân sự cố biến tần Fuji

Bảng dưới gom các mã hay gặp nhất tại tủ. Khi xử lý, vẫn tra manual đúng dòng máy để xác nhận lại ngưỡng bảo vệ.

Mã lỗi	Tên cảnh báo	Nguyên nhân hay gặp	Cách khắc phục
OC1, OC2, OC3	Quá dòng (Over Current)	Motor kẹt cơ khí, thời gian tăng/giảm tốc quá ngắn, hỏng vòng bi, motor chạm chập.	Tháo tải quay tay thử motor. Tăng thời gian accel/decel. Đo cách điện motor.
OU1, OU2, OU3	Quá áp (Over Voltage)	Điện lưới dâng cao, tải quán tính lớn đẩy motor thành máy phát điện.	Đo điện áp vào. Lắp thêm điện trở xả cho máy li tâm, mâm xoay.
LU	Thấp áp (Low Voltage)	Điện lưới sụt, lỏng dây nguồn, aptomat hỏng tiếp điểm.	Đo điện áp tại cọc L1/L2/L3. Xiết lại ốc nguồn.
Lin	Mất pha nguồn vào	Đứt cầu chì 1 pha, lỏng ốc nguồn lưới, điện lực rớt 1 pha.	Kiểm tra aptomat tổng, đo áp 3 pha đầu vào.
OPL	Mất pha đầu ra (Out Phase Loss)	Đứt dây từ biến tần xuống motor, cháy 1 cuộn dây motor.	Đo thông mạch dây dẫn. Đo điện trở 3 cuộn dây motor.
OH1	Quá nhiệt tản nhiệt	Quạt làm mát chết, bụi bám kín khe tản nhiệt, nhiệt độ trong tủ quá nóng.	Xịt bụi mâm nhôm sau lưng máy. Thay quạt tản nhiệt mới.
OH2	Báo động ngoài	Tín hiệu ngắt khẩn cấp (thường đóng) đưa vào chân điều khiển bị hở mạch.	Kiểm tra nút E-Stop, rơ le nhiệt bên ngoài nối vào biến tần.
OL1	Quá tải motor (Over Load)	Motor kéo tải quá nặng trong thời gian dài.	Kiểm tra phần cơ khí, nhông xích. Đo dòng kẹp thực tế so với nhãn.
EF	Chạm đất (Earth Fault)	Vỏ dây điện xước chạm máng, motor bị ẩm đánh thủng cách điện ra vỏ.	RÚT ĐIỆN. Dùng đồng hồ Megomet đo cách điện từ pha ra vỏ máy.
OLU	Quá tải biến tần (Inverter Overload)	Biến tần hoạt động quá tải trong thời gian dài, thời gian tăng/giảm tốc quá ngắn, nhiệt độ môi trường cao, thông gió kém hoặc tần số đóng cắt quá cao.	Kiểm tra tải và dòng đầu ra. Tăng thời gian tăng/giảm tốc nếu phù hợp. Vệ sinh khe tản nhiệt, kiểm tra quạt và nhiệt độ trong tủ. Đối chiếu công suất biến tần với tải thực tế.

Các nhóm lỗi phổ biến thường liên quan đến quá dòng, quá áp, quá nhiệt hoặc lỗi kết nối. Việc xác định đúng nhóm lỗi giúp kiểm tra nguyên nhân và xử lý sự cố nhanh hơn.

An toàn trước khi chạm cầu đấu hoặc đo cách điện

Cắt aptomat cấp nguồn. Đợi đèn Charge trên mặt máy tắt hẳn. Bật VOM sang thang đo DC. Đo tại hai chân P(+) và N(-), chỉ chạm vào cầu đấu khi điện áp đã xuống dưới 36V DC. Không lấy thời gian chờ hay đèn đã tắt làm căn cứ, phép đo mới là căn cứ.

Lỗi OC1 (lúc khởi động) thường do cài đặt thời gian tăng tốc quá gắt hoặc tải khởi động quá nặng. Lỗi OC2 xảy ra lúc dừng do xả quán tính không kịp.

Riêng khi biến tần Fuji báo lỗi OC3 (quá dòng lúc chạy ổn định), ba chỗ cần soi theo thứ tự là tải kẹt cơ khí đột ngột, bạc đạn motor bể, và cáp từ biến tần xuống motor bị chạm. Để xử lý lỗi OC3 biến tần Fuji, hãy cách ly motor khỏi hộp số hoặc dây curoa, quay tay xem trục có sượng không. Nếu trơn tru, dùng kìm ampe kẹp dòng điện xem có vượt định mức không. Tuyệt đối không tăng thông số bảo vệ dòng lên để ép máy chạy.

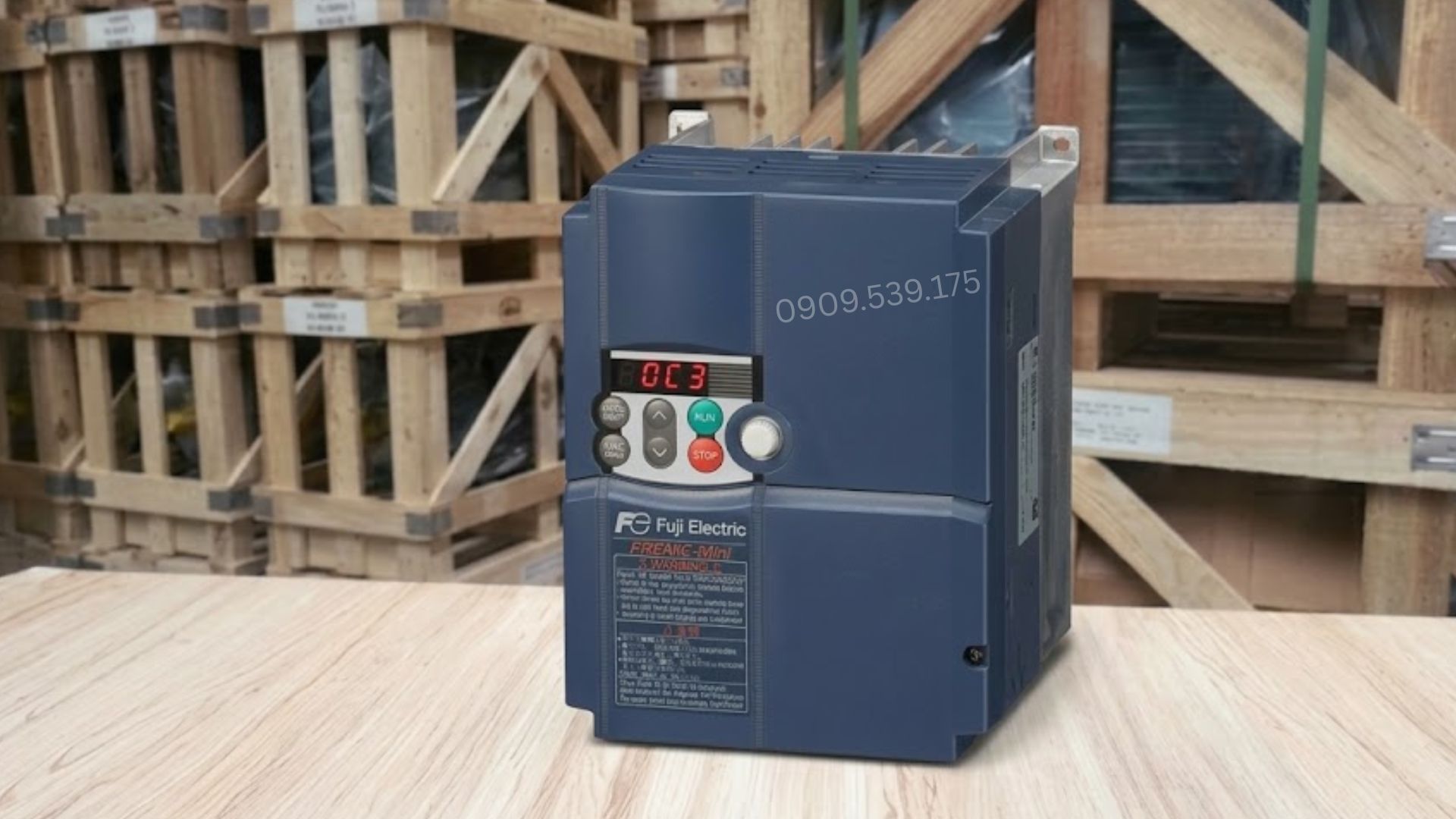

Cách xử lý biến tần Fuji báo lỗi OC3 do kẹt trục hoặc chạm cáp

Quá áp là điện áp trả về bo mạch biến tần vượt ngưỡng chịu đựng. Lỗi OU1 và OU2 thường xuất hiện ở các máy có mâm đà lớn, khi dừng lại quán tính đẩy motor quay nhanh hơn tần số biến tần, biến motor thành máy phát điện dội áp ngược về.

Khi biến tần Fuji báo lỗi OU3 (quá áp ngay cả lúc đang chạy ổn định), lưới điện xưởng bạn đang bị chập chờn dâng áp, hoặc tải có tính chất tự ghì/đẩy lặp đi lặp lại. Cách xử lý lỗi OU3 biến tần Fuji nhanh nhất là lắp thêm điện trở xả, chọn giá trị ôm và oát theo công suất motor cùng chu kỳ dừng của tải. Nếu áp lưới đo được quá cao (trên 420V), phải chỉnh lại tap của biến áp tổng.

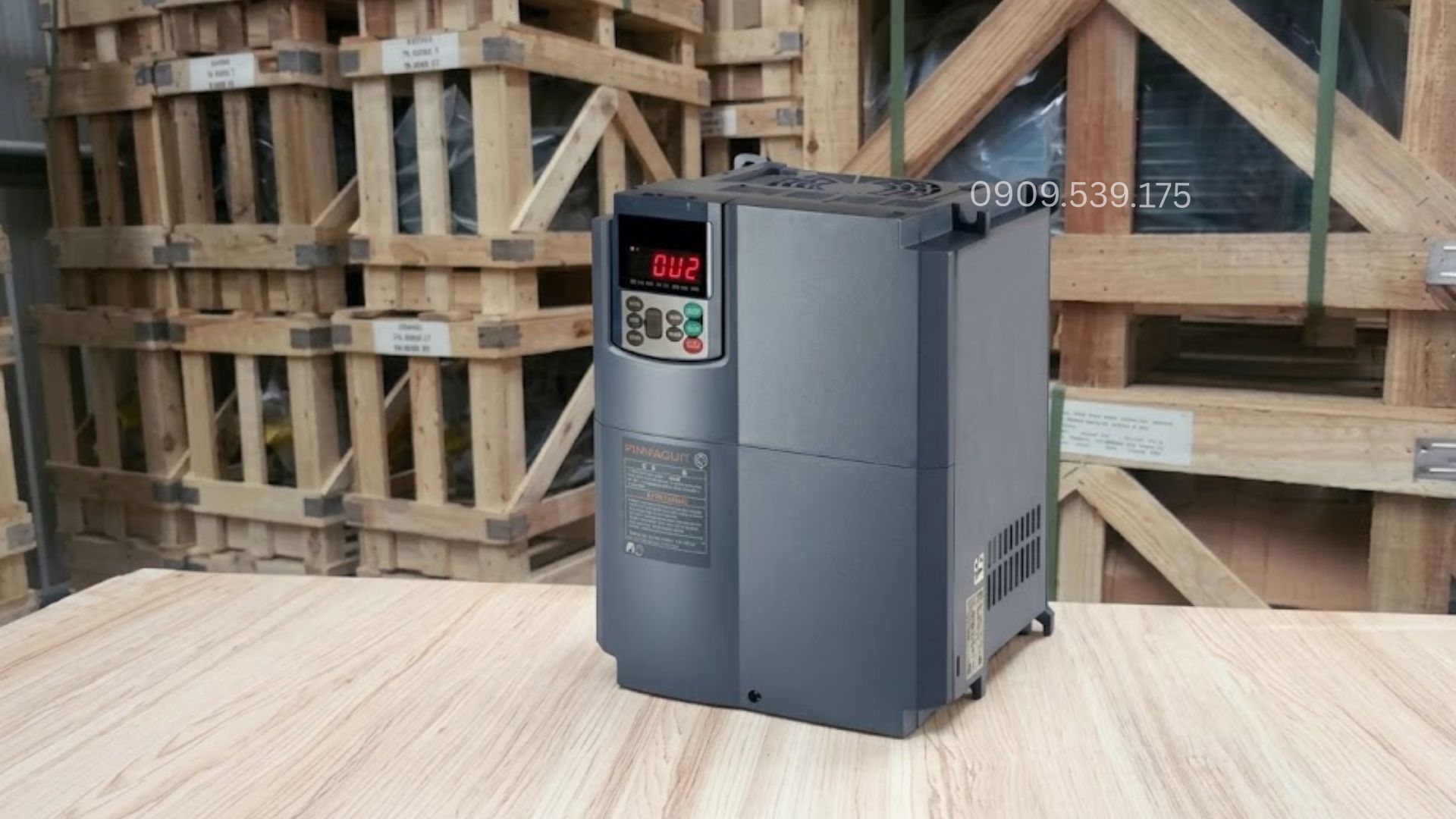

Lưu ý kiểm tra điện áp lưới trước khi xử lý lỗi quá áp biến tần Fuji

Lỗi LU biến tần Fuji xuất hiện khi điện áp cấp vào tụt xuống dưới mức hoạt động (thường là dưới 320V với dòng máy 380V). Lỗi này cực kỳ phổ biến vào giờ cao điểm ở các xưởng xài chung trạm biến áp, khi có máy nghiền hoặc máy nén khí lớn khởi động kéo sụt điện cả xưởng. Bạn cầm đồng hồ đo trực tiếp tại cọc L1/L2/L3. Nếu điện áp đo vẫn đủ 380V mà máy liên tục báo LU không cho chạy, thì mạch đọc áp bên trong bo điều khiển đã cháy, cần tháo máy đi sửa. Nguồn trong xưởng hay sụt theo giờ cao điểm thì ngoài việc soát lại tiết diện dây cấp vào tủ, lắp thêm cuộn kháng phía đầu vào giúp máy chịu được dao động điện áp tốt hơn.

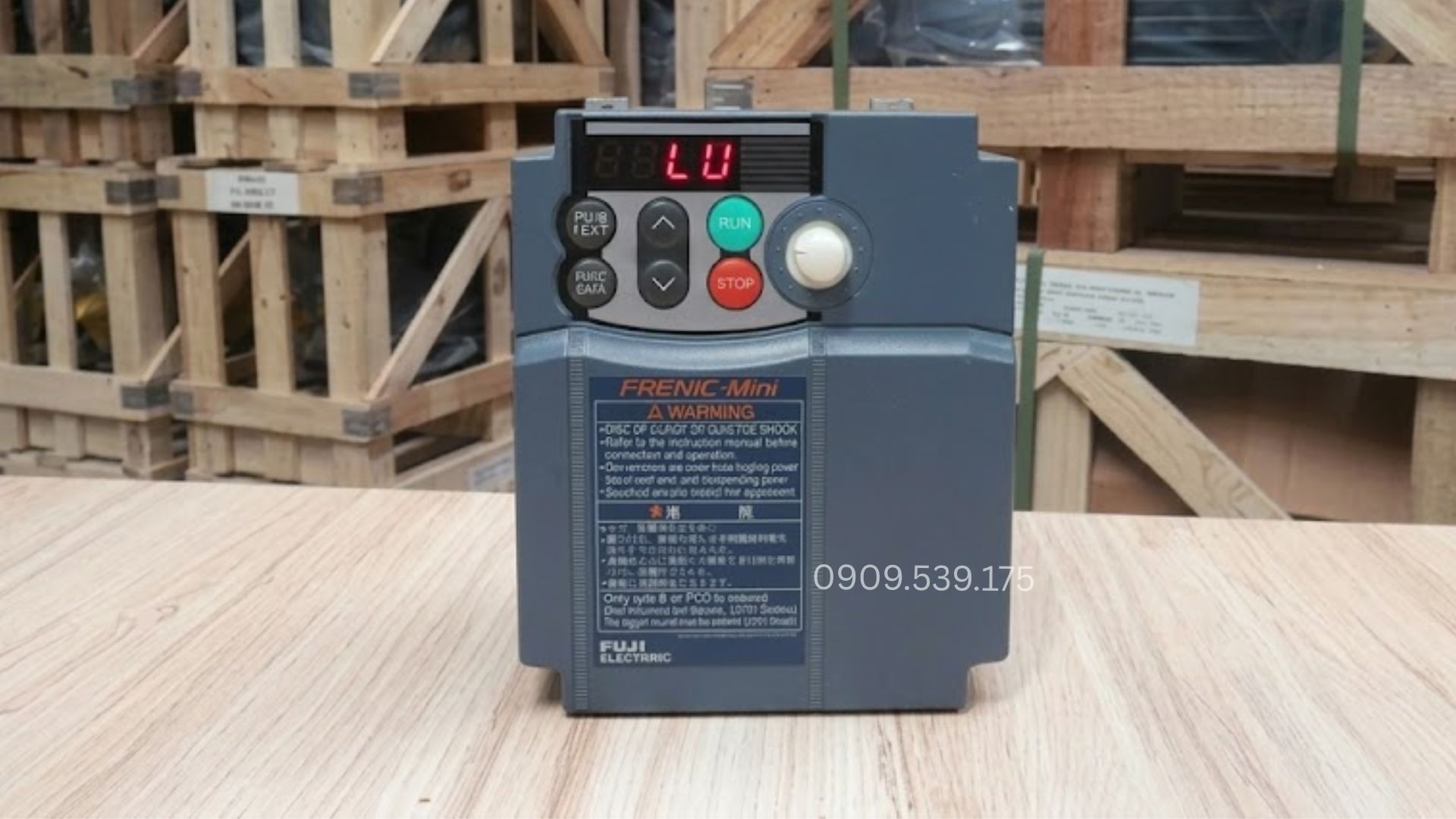

Khắc phục lỗi thấp áp biến tần Fuji bằng kiểm tra dây nguồn và điện áp

Biến tần Fuji báo lỗi OH1 khi nhiệt độ bộ tản nhiệt vượt ngưỡng cho phép. Nguyên nhân thường gặp là quạt làm mát bị hỏng, bụi bẩn hoặc mạt cưa bít khe thông gió, nhiệt độ trong tủ điện quá cao. Hãy ngắt nguồn, chờ tụ điện xả hết điện rồi kiểm tra quạt, vệ sinh khe tản nhiệt và cải thiện thông gió. Chỉ thay quạt đúng điện áp, thông số và kích thước theo model máy. Sau khi xử lý, chạy thử và theo dõi nhiệt độ trước khi đưa vào vận hành bình thường.

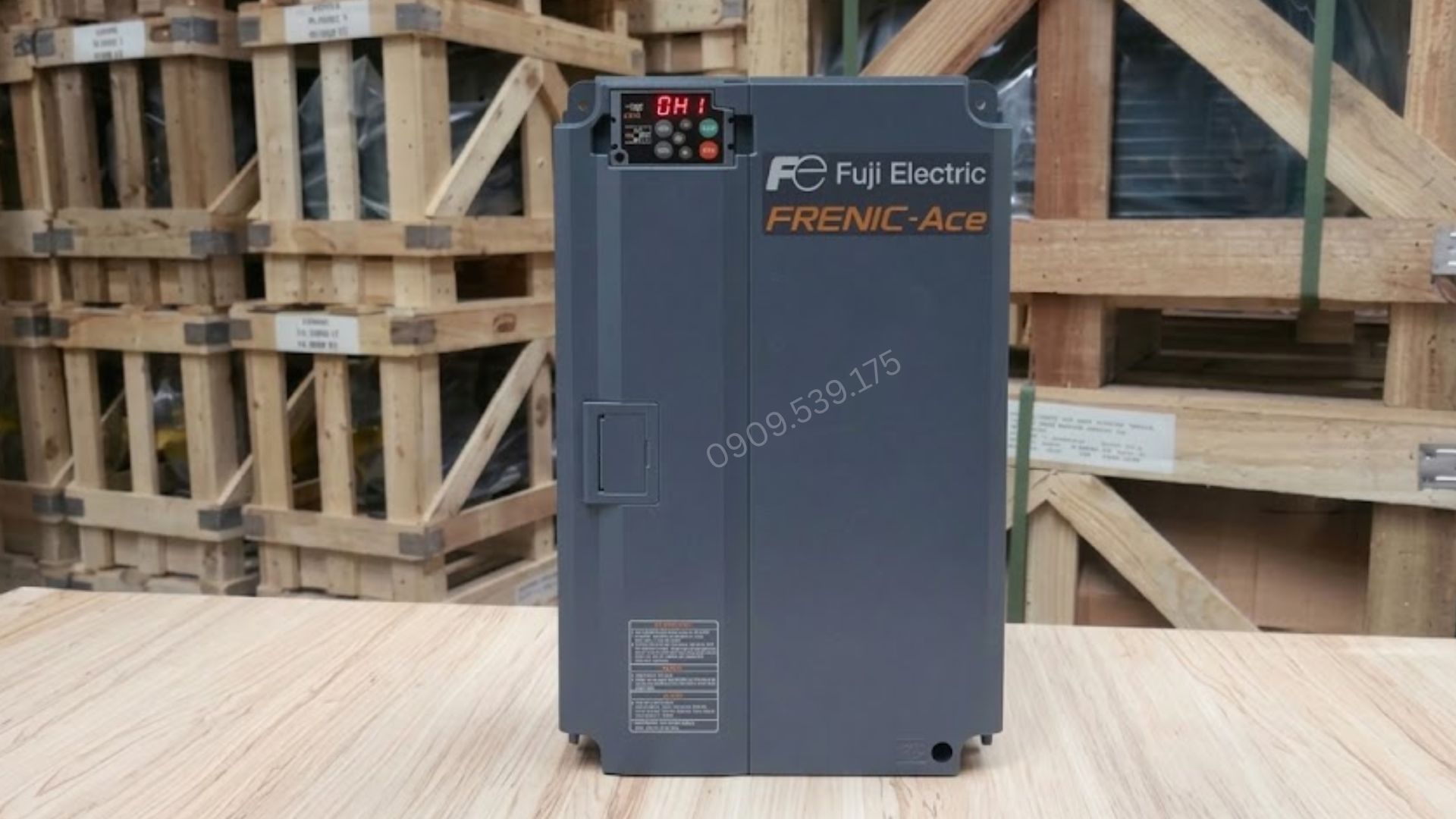

Quy trình xử lý lỗi quá nhiệt OH1 trên biến tần Fuji

Lỗi EF cảnh báo tình trạng chạm đất hoặc dòng điện rò liên quan đến ngõ ra, tùy dòng biến tần Fuji. Nguyên nhân có thể do lớp cách điện dây dẫn bị hỏng, motor bị ẩm hoặc cuộn dây chạm vỏ kim loại. Khi gặp lỗi, cần ngắt nguồn và thực hiện quy trình an toàn điện trước khi kiểm tra. Dùng đồng hồ đo cách điện (Megohm) để kiểm tra dây dẫn và cuộn dây motor với đất theo hướng dẫn của nhà sản xuất. Không đo cách điện trực tiếp qua ngõ ra biến tần khi chưa tách motor và dây dẫn khỏi thiết bị. Chỉ cấp điện trở lại sau khi xác định, khắc phục nguyên nhân và kiểm tra an toàn.

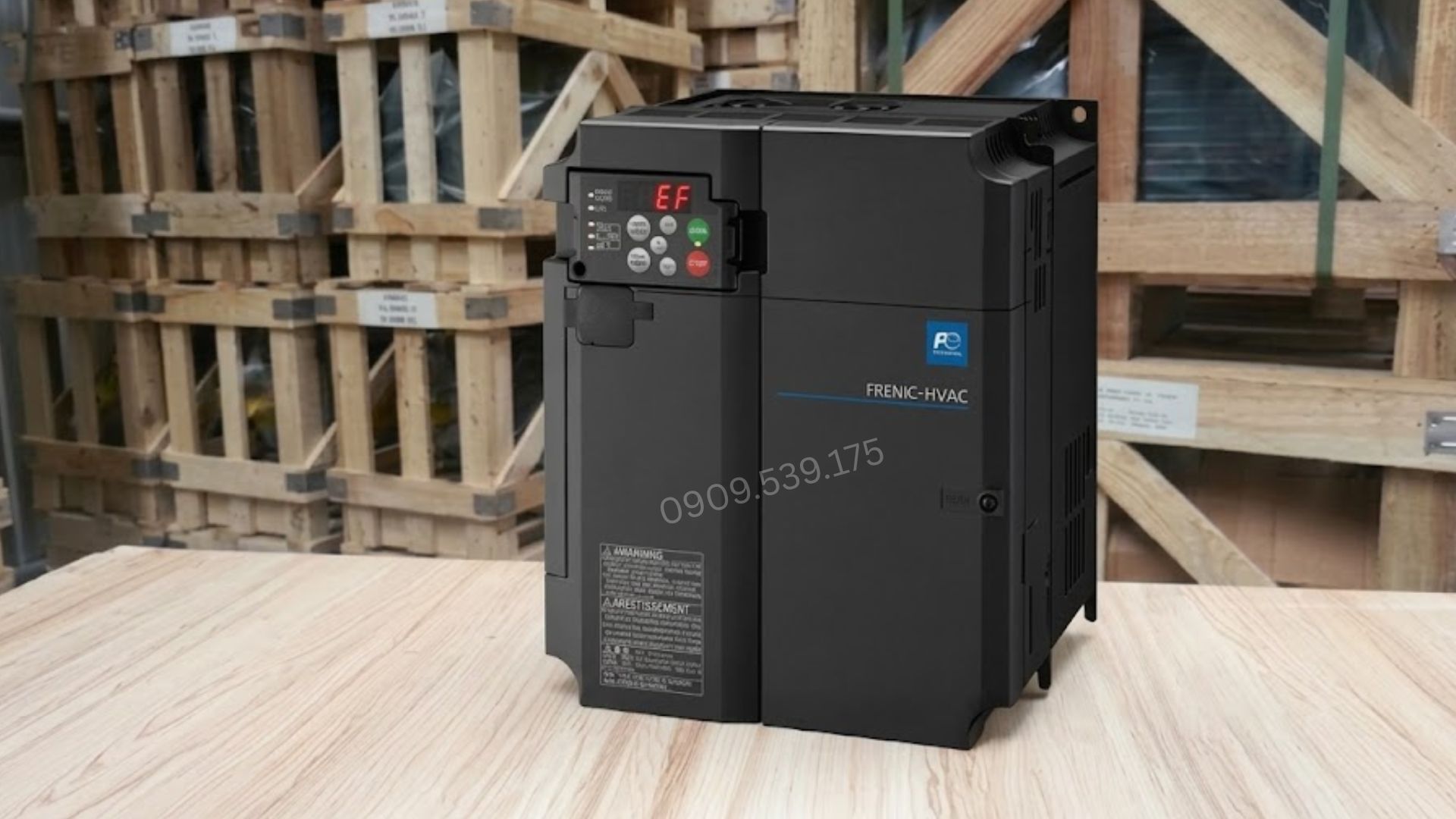

Dùng đồng hồ đo cách điện để kiểm tra lỗi EF biến tần Fuji

Các dòng Fuji Frenic ACE, Mini hay Multi dùng chung một hệ quy chiếu ký hiệu cơ bản (như OC, OU, LU, OH). Sự khác biệt nằm ở các mã cảnh báo lỗi mở rộng phụ thuộc vào tuỳ chọn card đi kèm. Ví dụ, dòng ACE có các mã lỗi liên quan đến chạy đồng bộ, encoder hoặc mạng truyền thông mà dòng Mini nhỏ gọn không có. Hãy nhớ, màn hình báo lỗi chỉ là nơi chỉ điểm. Để biết chính xác điện áp ngưỡng hay dòng điện cắt của từng model, bạn phải lật đúng cuốn manual của mã đó, không lấy manual của Mini đi tra thông số cho ACE.

Chỉ bấm nút Reset sau khi bạn đã xác định được nguyên nhân cơ khí hoặc điện và xử lý xong. Nhấn phím PRG/RESET trên bàn phím để xoá lỗi đang chớp trên màn hình. Nếu máy báo lỗi do ai đó chỉnh sai thông số làm loạn hệ thống, cách tốt nhất là reset toàn bộ về cài đặt gốc. Trên biến tần Fuji, bạn vào tham số H03 (Data Initialization), đổi giá trị thành 1 rồi bấm lưu (SET/PRG). Biến tần sẽ xoá sạch về mặc định của nhà máy, từ đó bạn nhập lại thông số motor từ đầu.

Khôi phục cài đặt gốc xong, ba việc phải làm trước khi cho máy kéo tải, chi tiết từng nhóm tham số nằm ởcài đặt biến tần Fuji:

Khai báo lại thông số motor: Nhập công suất, điện áp, dòng điện, tần số và tốc độ định mức theo nhãn motor. Không giữ nguyên thông số mặc định nếu không phù hợp với động cơ đang sử dụng.
Cài đặt lại lệnh chạy và giới hạn tần số: Kiểm tra nguồn lệnh chạy tại bàn phím hay terminal, tần số tối thiểu/tối đa, thời gian tăng tốc và giảm tốc. Kiểm tra lại chức năng các chân điều khiển ngoài nếu có.
Chạy thử không tải: Tháo tải cơ khí nếu điều kiện cho phép, chạy ở tần số thấp và kiểm tra chiều quay, dòng điện, tiếng ồn cùng tình trạng phát sinh lỗi. Chỉ kết nối tải và vận hành bình thường khi các thông số đều phù hợp.

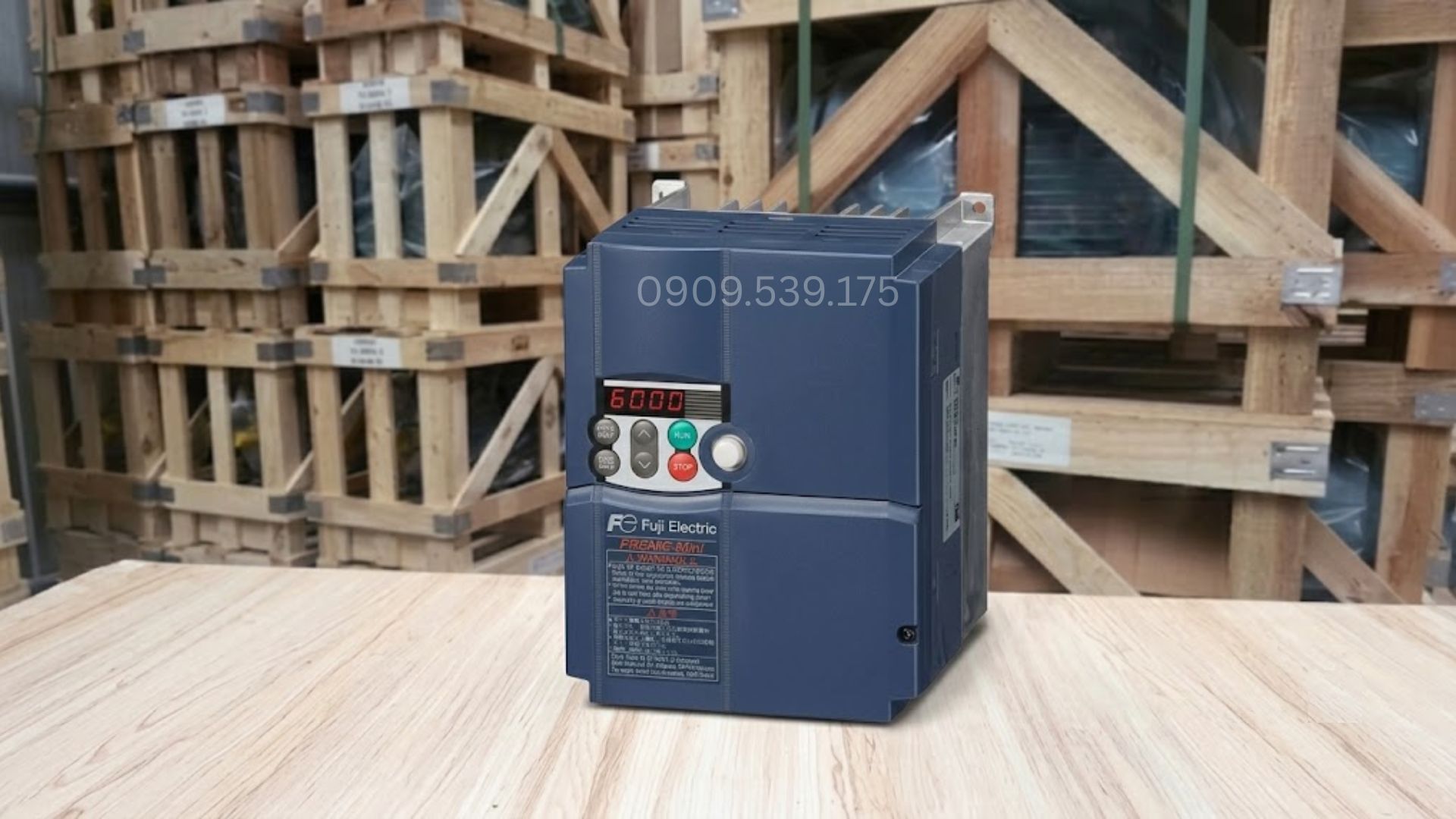

Kiểm tra lệnh chạy, giới hạn tần số và thời gian tăng giảm tốc sau reset Fuji

Thợ vận hành tại xưởng tự xử lý được các lỗi do môi trường bên ngoài tác động. Lỗi thấp áp (LU), mất pha do lỏng dây, báo quá tải (OL1) do kẹt sên băng tải, hay báo nhiệt (OH1) do chết quạt là những thứ chỉ cần tháo ra, vệ sinh, xiết ốc hoặc giảm tải là chạy tiếp.

Bạn bắt buộc phải gọi thợ sửa chữa điện tử chuyên nghiệp khi gặp lỗi chạm đất (EF) chưa tìm ra điểm chạm, hoặc máy báo lỗi quá dòng (OC) nảy liên tục ngay khi vừa bấm RUN dù đã tháo hẳn dây điện ra khỏi motor. Tình trạng này khẳng định phần công suất IGBT hoặc mạch kích bên trong biến tần đã hỏng chập. Không tự ý câu tắt mạch bảo vệ, sẽ gây cháy lan bo mạch điều khiển.

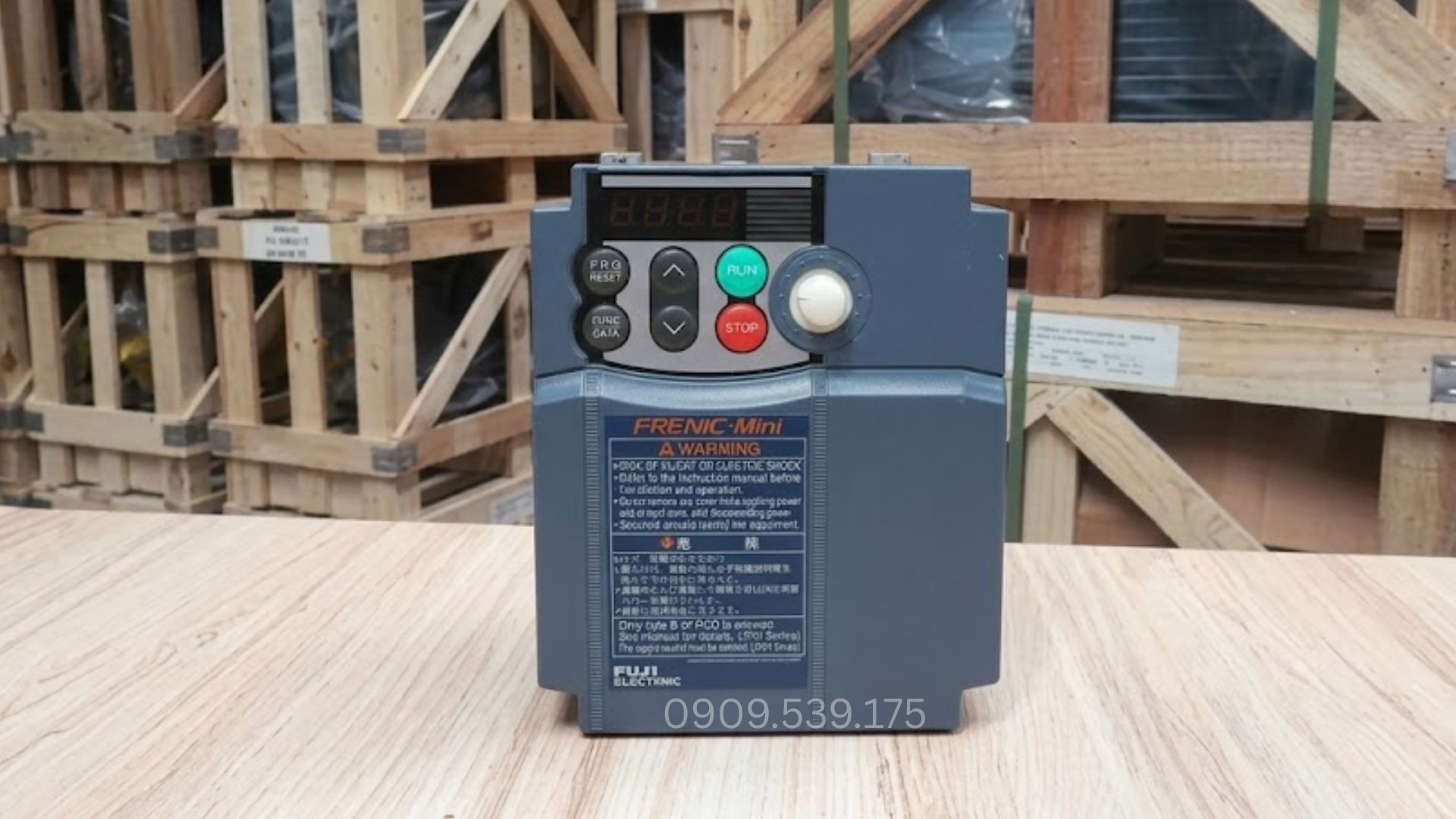

Khi nào cần dừng sửa chữa tại chỗ và chuyển biến tần Fuji đến đơn vị chuyên môn

Mỗi lần xóa lỗi rồi cho chạy lại trong khi tải vẫn kẹt là một lần khối công suất phải chịu đúng dòng đã gây trip. Vài lần chưa thấy gì nhưng lặp nhiều thì rút ngắn tuổi thọ của IGBT và tụ. Trip hai lần cùng một mã là lúc dừng lại đi tìm nguyên nhân cơ khí.

Kiểm giá trị ôm của điện trở có đúng dải hãng khuyến cáo cho cấp công suất đó không, vì chọn ôm quá cao thì xả không kịp. Sau đó đo điện áp lưới đúng lúc máy trip, lưới dâng quá dải cho phép thì phải xử ở phía nguồn chứ không phải phía điện trở.

Điện lưới phục hồi thì máy cho phép xóa lỗi và chạy lại, nhưng không tự chạy lại nếu lệnh chạy đã ngắt. Trước khi cho kéo tải, đo lại đủ ba pha tại cọc nguồn trong lúc có tải và siết lại đầu cosse, vì lỏng tiếp xúc cũng tạo ra đúng mã này.

Sờ kiểm vỏ tản nhiệt xem có nóng thật hay không. Vỏ còn nguội mà máy vẫn báo thì nghiêng về cảm biến nhiệt hoặc mạch đọc cảm biến trên bo, phải đưa đi sửa. Vỏ nóng thật thì kiểm đường thoát khí của cả tủ, không chỉ của riêng máy.

Đo cách điện từng pha motor với vỏ bằng Megomet và đo cả tuyến cáp sau khi đã thay đoạn hỏng. Kiểm luôn độ chặt của dây tiếp địa ở cả hai đầu. Chỉ cho chạy lại khi giá trị cách điện đạt mức nhà sản xuất motor yêu cầu, không chạy thử để dò.

Phần mã cơ bản như quá dòng, quá áp, quá nhiệt thì các dòng Frenic dùng chung quy ước nên tra được. Nhưng ngưỡng bảo vệ và nhóm mã mở rộng theo card tùy chọn thì khác nhau, nên mọi con số điện áp hay dòng cắt phải lấy từ manual của đúng model.

Biết tra bảng lỗi giúp bạn khoanh vùng ngay sự cố nằm ở motor, ở điện lưới hay trong bản thân máy, tránh việc tháo tung hệ thống bới tìm vô ích. Hãy chắc chắn xả hết tụ điện và sửa xong phần cơ khí trước khi bấm chạy lại. Nếu máy dính mã lỗi không có trong manual hoặc đã hỏng bo mạch, bộ phận kỹ thuật Thành Thái Motor nhận kiểm tra và tư vấn hướng xử lý, và các dòngbiến tần đang bán phủ đủ cấp công suất khi cần thay thiết bị.
