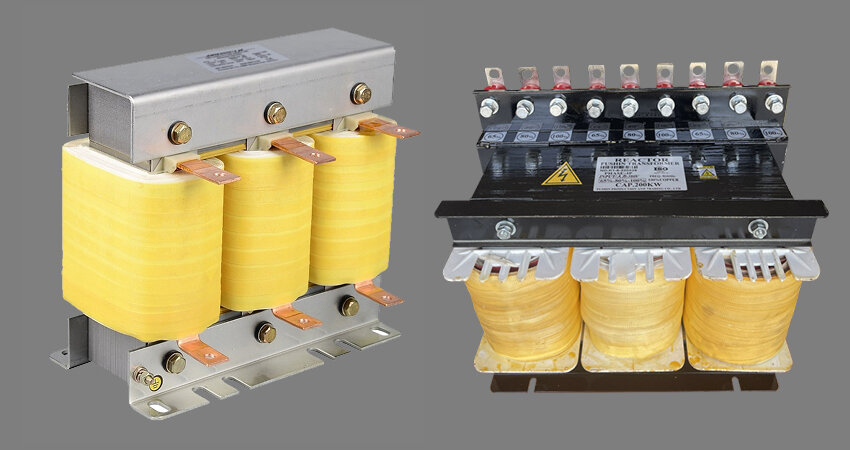

Cuộn kháng biến tần là một thiết bị điện từ có cấu tạo gồm cuộn dây đồng quấn quanh lõi sắt từ, được mắc nối tiếp với biến tần ở đầu vào hoặc đầu ra. Chức năng chính của nó là ổn định dòng điện, hạn chế các đỉnh nhọn dòng khởi động và giảm sóng hài do quá trình đóng ngắt của các linh kiện bán dẫn (IGBT) trong biến tần gây ra. Việc trang bị cuộn kháng là một giải pháp kỹ thuật quan trọng giúp bảo vệ biến tần, kéo dài tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định, hiệu quả.
Những điểm chính về cuộn kháng cho biến tần bạn cần nắm:
Để hiểu rõ hơn tại sao thiết bị này lại quan trọng đến vậy, hãy cùng các kỹ sư của Thành Thái Motor đi vào phân tích chi tiết ngay sau đây.

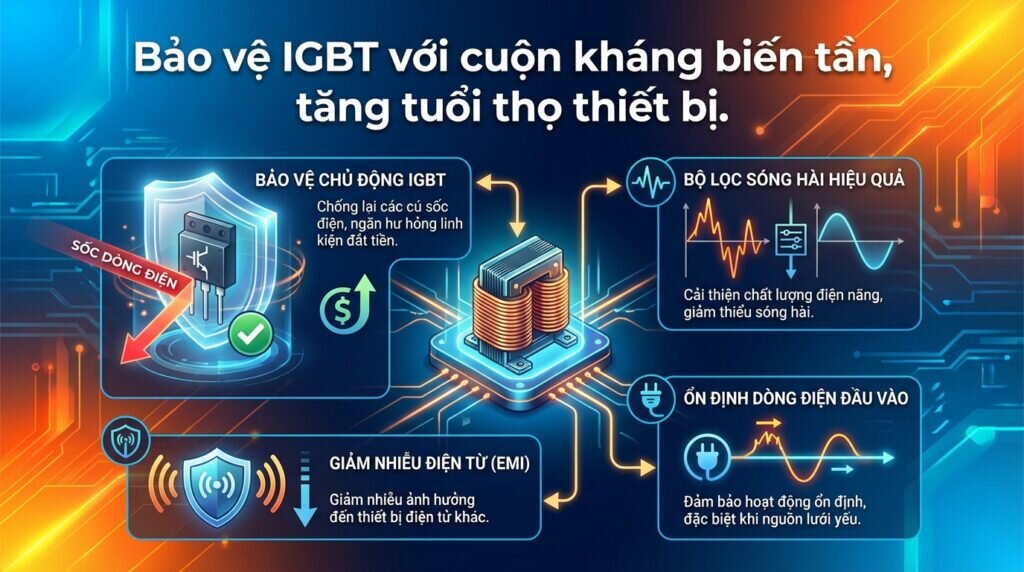

Nhiều người xem cuộn kháng như một phụ kiện, nhưng về mặt kỹ thuật, nó là một thiết bị bảo vệ chủ động. Công dụng của cuộn kháng không chỉ là một mà là tổng hợp của nhiều chức năng quan trọng.
Quá trình chuyển đổi điện của biến tần tạo ra các biến dạng trong dạng sóng dòng điện, gọi là sóng hài. Đặc biệt, sóng hài bậc 5 và bậc 7 là hai “kẻ phá hoại” chính, gây nóng dây dẫn, làm sai lệch thiết bị đo và ảnh hưởng đến các máy móc khác.
Một cuộn kháng lọc sóng hài hoạt động như một bộ lọc, làm “trơn” lại dạng sóng dòng điện trả ngược về lưới. Nó giúp hệ thống điện chung của nhà xưởng hoạt động sạch sẽ hơn.

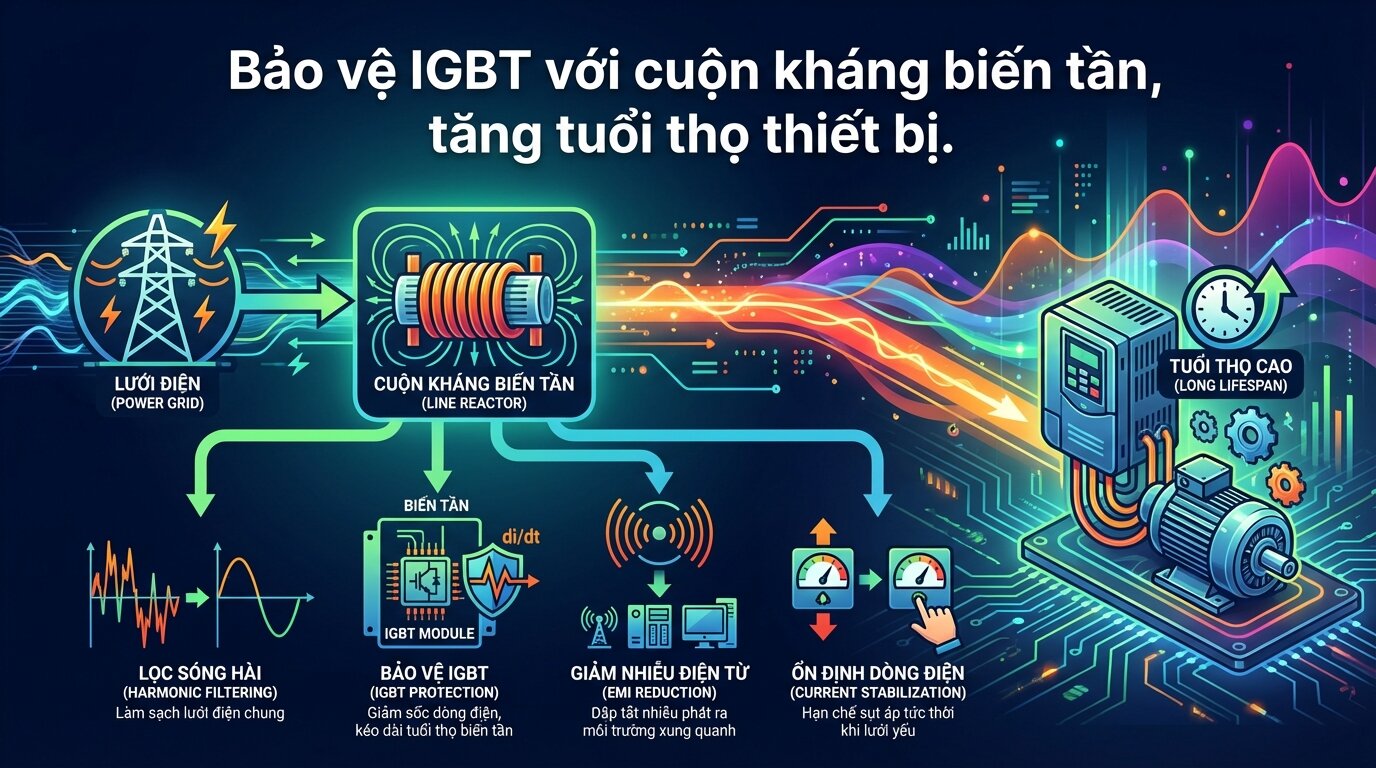

Đây là chức năng của cuộn kháng có giá trị nhất. Nó hạn chế tốc độ biến thiên đột ngột của dòng điện (ký hiệu là di/dt), giảm các cú sốc dòng điện trực tiếp lên module IGBT – bộ phận đắt tiền và dễ tổn thương nhất của máy biến tần.
Việc bảo vệ IGBT biến tần tốt đồng nghĩa với việc kéo dài tuổi thọ biến tần. Đó là một sự thật.
Biến tần là một nguồn phát nhiễu điện từ (EMI) tần số cao. Nhiễu này có thể ảnh hưởng đến hoạt động của các thiết bị điện tử nhạy cảm khác như PLC, cảm biến, hoặc hệ thống truyền thông trong nhà máy.
Cuộn kháng giúp dập tắt phần lớn các nhiễu tần số cao này ngay tại nguồn phát. Việc này giúp hệ thống tự động hóa vận hành ổn định.
Trong trường hợp nguồn điện lưới yếu hoặc không ổn định, cuộn kháng đóng vai trò như một “bộ đệm” năng lượng. Nó giúp ổn định dòng điện đầu vào, hạn chế hiện tượng sụt áp khi biến tần khởi động các tải nặng như máy nén, máy nghiền.

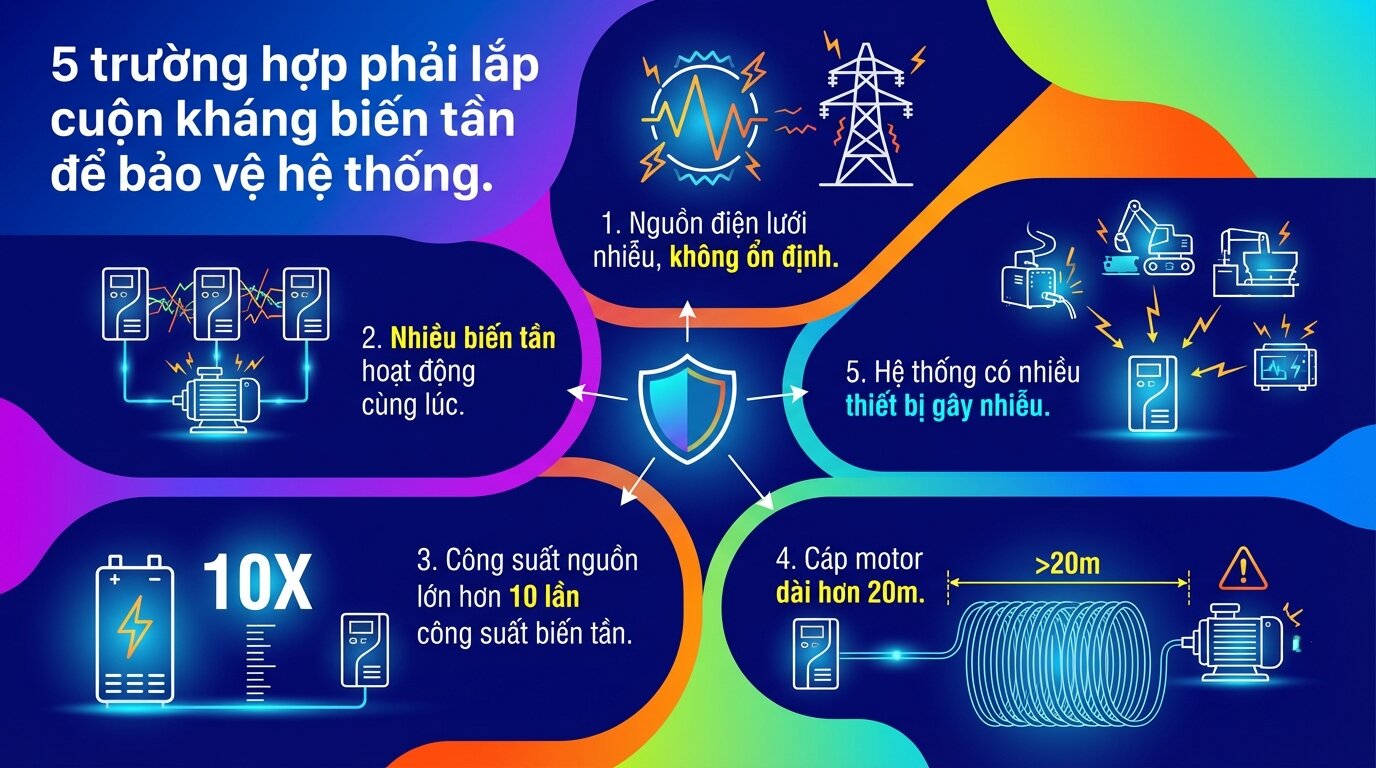

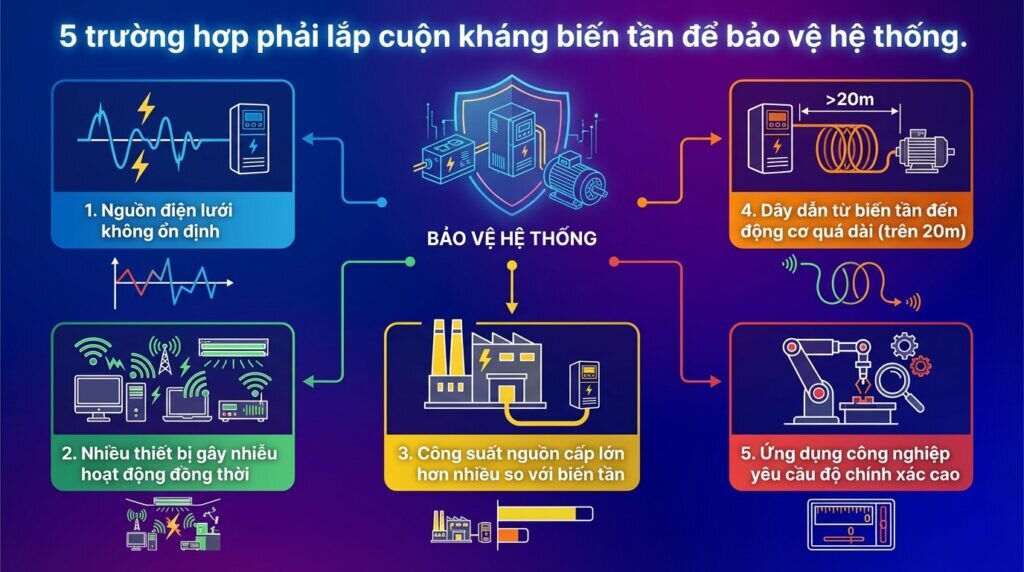

Không phải lúc nào cũng cần lắp cuộn kháng, nhưng trong các trường hợp sau, đây là một yêu cầu gần như bắt buộc để đảm bảo an toàn và độ bền cho hệ thống:

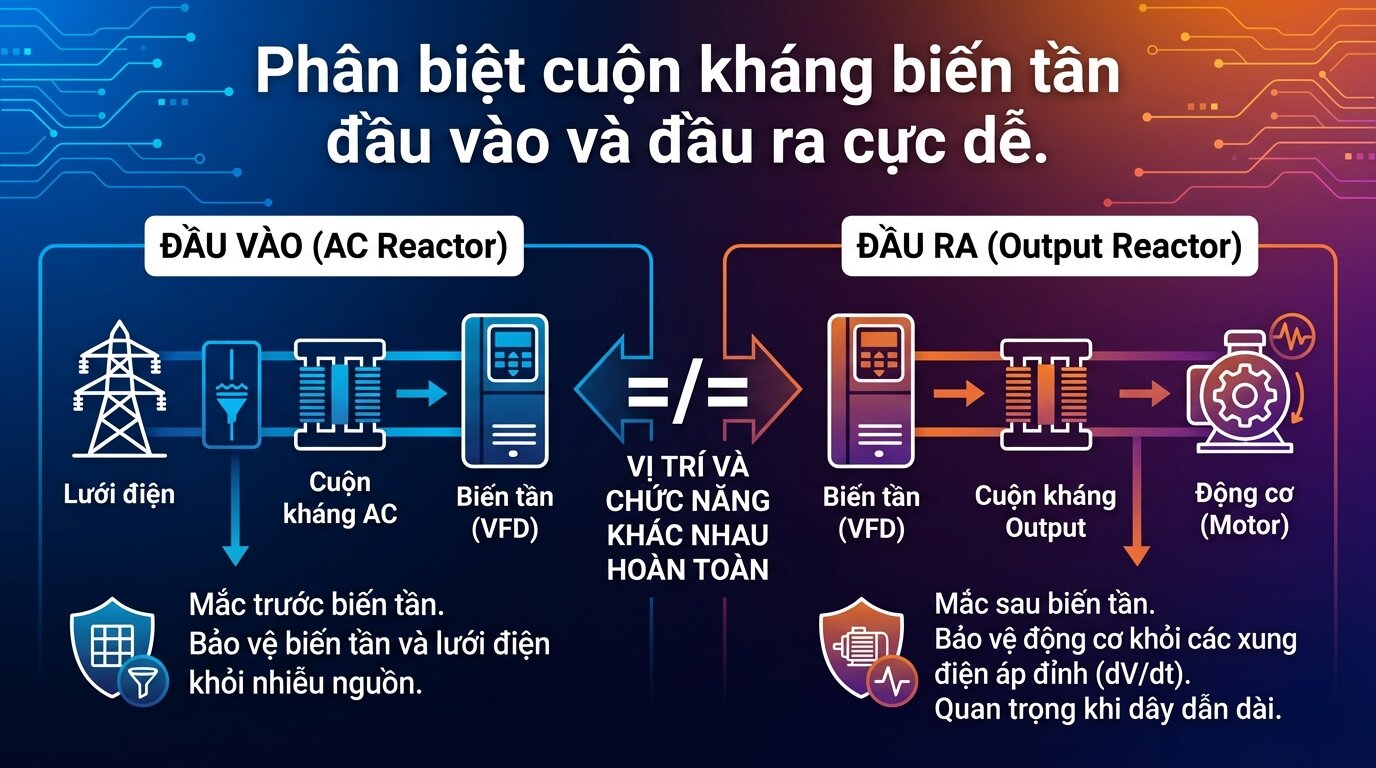

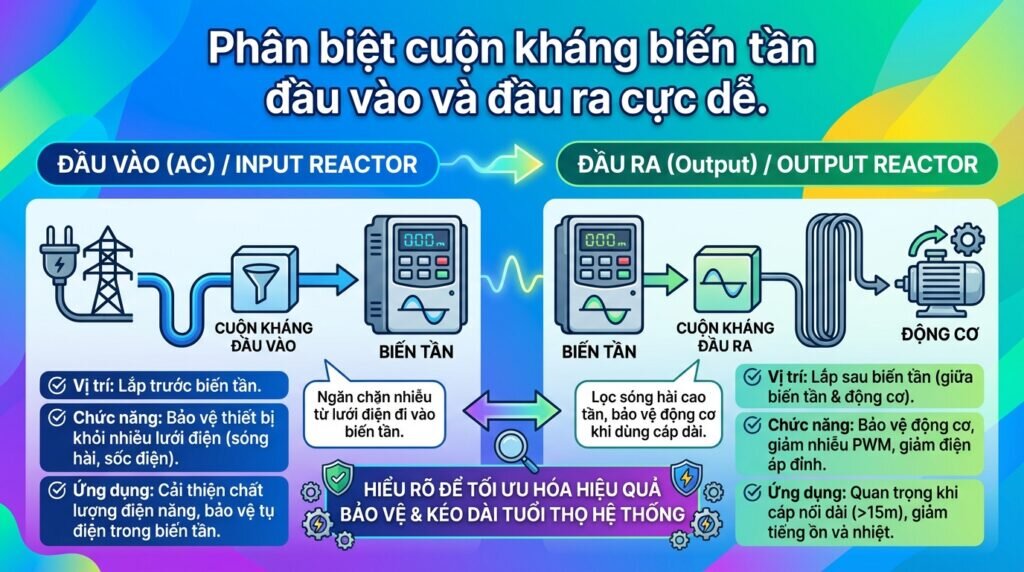

Việc phân biệt cuộn kháng đầu vào và đầu ra là cực kỳ quan trọng để lắp đặt đúng mục đích. Chúng có chức năng và vị trí hoàn toàn khác nhau.
| Tiêu chí | Cuộn kháng đầu ào (AC Line Reactor) | Cuộn kháng đầu ra (Output Reactor) |
|---|---|---|
| Vị trí lắp đặt | Mắc nối tiếp giữa nguồn cấp và ngõ vào (R, S, T) của biến tần. | Mắc nối tiếp giữa ngõ ra (U, V, W) của biến tần và động cơ. |
| Chức năng chính | Bảo vệ biến tần khỏi nhiễu và sốc điện từ nguồn lưới. Lọc sóng hài trả ngược về lưới. | Bảo vệ động cơ khỏi các xung điện áp đỉnh (dV/dt) từ biến tần. Giảm nhiễu trên dây dẫn dài và giảm dòng rò. |
| Tên gọi khác | Line Reactor, Cuộn kháng ngõ vào, Cuộn kháng AC. | Load Reactor, Cuộn kháng ngõ ra, Output reactor. |
| Khi nào dùng | Hầu hết các trường hợp để bảo vệ biến tần và hệ thống điện chung. Đặc biệt cần thiết khi lưới điện không ổn định. | Khi cáp nối từ biến tần đến động cơ dài, hoặc khi sử dụng nhiều động cơ song song trên một biến tần. |
Lưu ý: Một số biến tần công suất lớn còn tích hợp sẵn cuộn kháng DC (DC Choke/Reactor) bên trong, nằm ở liên kết DC bus. Nó cũng có tác dụng lọc sóng hài và cải thiện hệ số công suất nhưng chỉ tác động nội bộ biến tần.
Việc lựa chọn đúng thông số cuộn kháng là yếu tố quyết định hiệu quả bảo vệ. Dưới đây là các bước cơ bản.

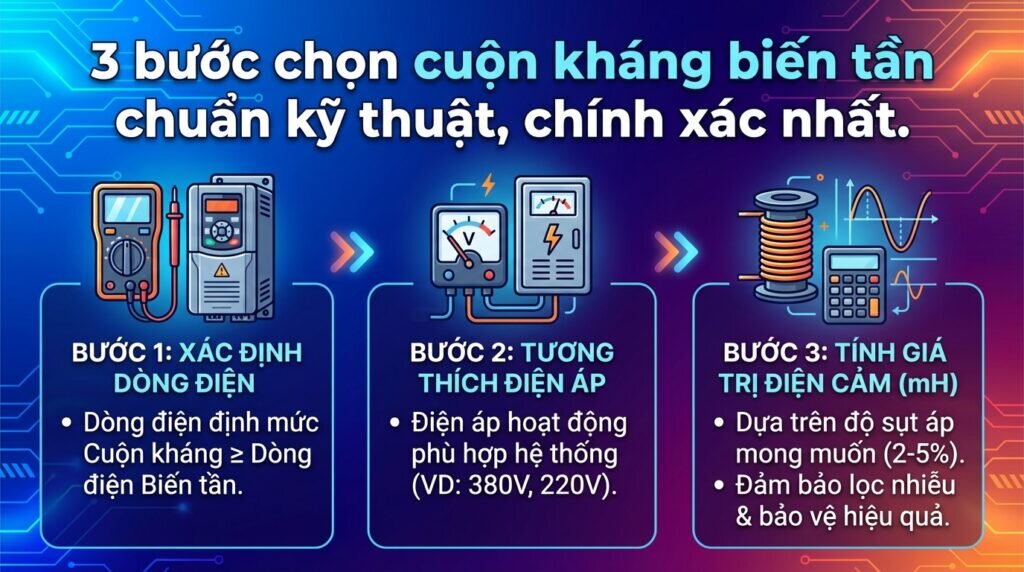

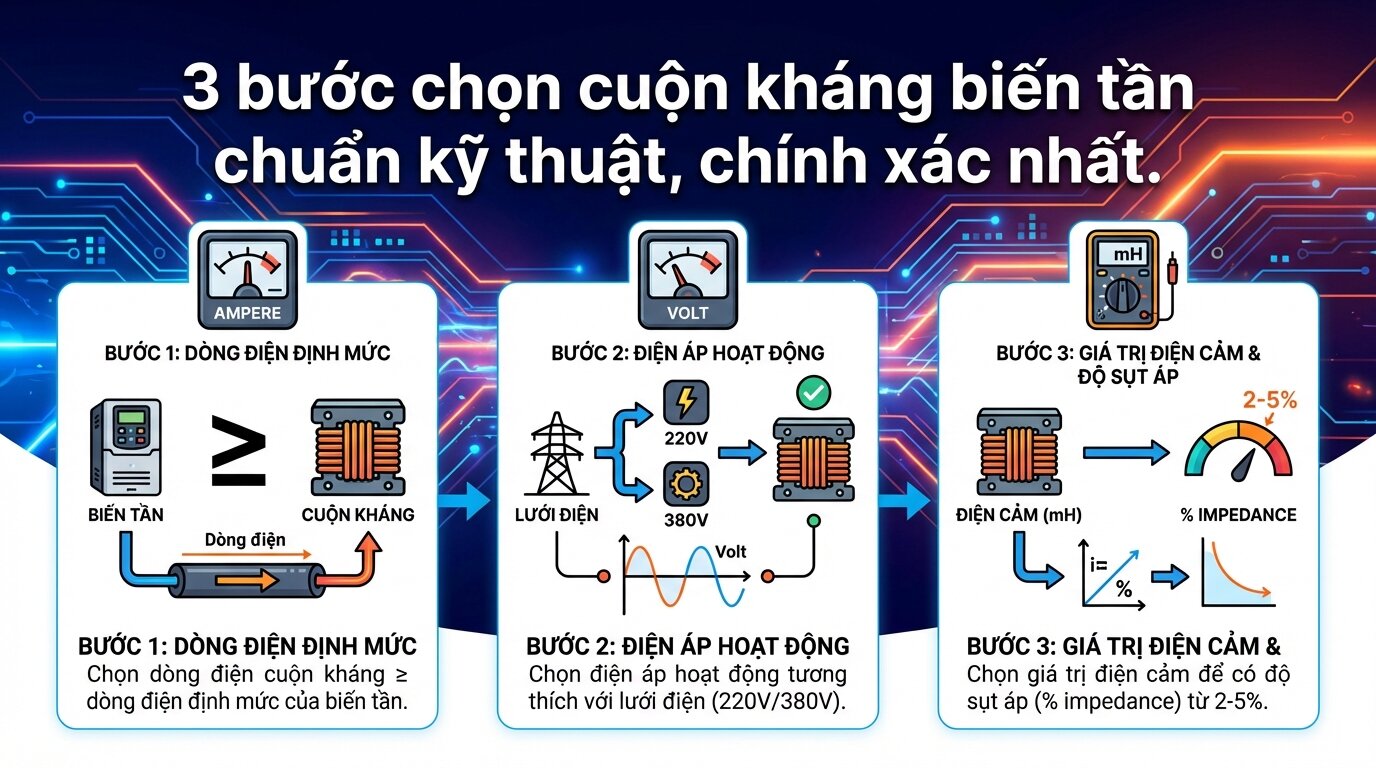

Đây là thông số quan trọng nhất. Dòng điện định mức của cuộn kháng phải lớn hơn hoặc bằng dòng điện định mức của biến tần. Chọn cao hơn một chút sẽ đảm bảo độ bền khi hoạt động ở tải tối đa.
Cuộn kháng phải có điện áp hoạt động tương thích với điện áp của hệ thống. Ví dụ, hệ thống dùng biến tần 3 pha 380V phải chọn cuộn kháng 380V, hệ thống dùng biến tần 1 pha 220V thì chọn loại tương ứng.
Giá trị điện cảm quyết định độ sụt áp (%impedance) trên cuộn kháng, thường được chọn trong khoảng 2% đến 5%. Giá trị này ảnh hưởng trực tiếp đến khả năng lọc nhiễu và hạn chế dòng điện.
Cách tính cuộn kháng cho biến tần có thể phức tạp, nhưng các nhà sản xuất thường cung cấp bảng tra cứu theo công suất. Ví dụ, với biến tần 3 pha 380V, 7.5kW (khoảng 17A), một lựa chọn phổ biến là cuộn kháng 20A có độ sụt áp 3%, tương đương giá trị điện cảm khoảng 1.5mH. Tương tự, một cuộn kháng cho biến tần 5.5kW (khoảng 13A) sẽ có dòng định mức khoảng 15A và điện cảm phù hợp.
Việc lắp đặt đúng sơ đồ đấu nối cuộn kháng biến tần là bắt buộc để thiết bị hoạt động chính xác.

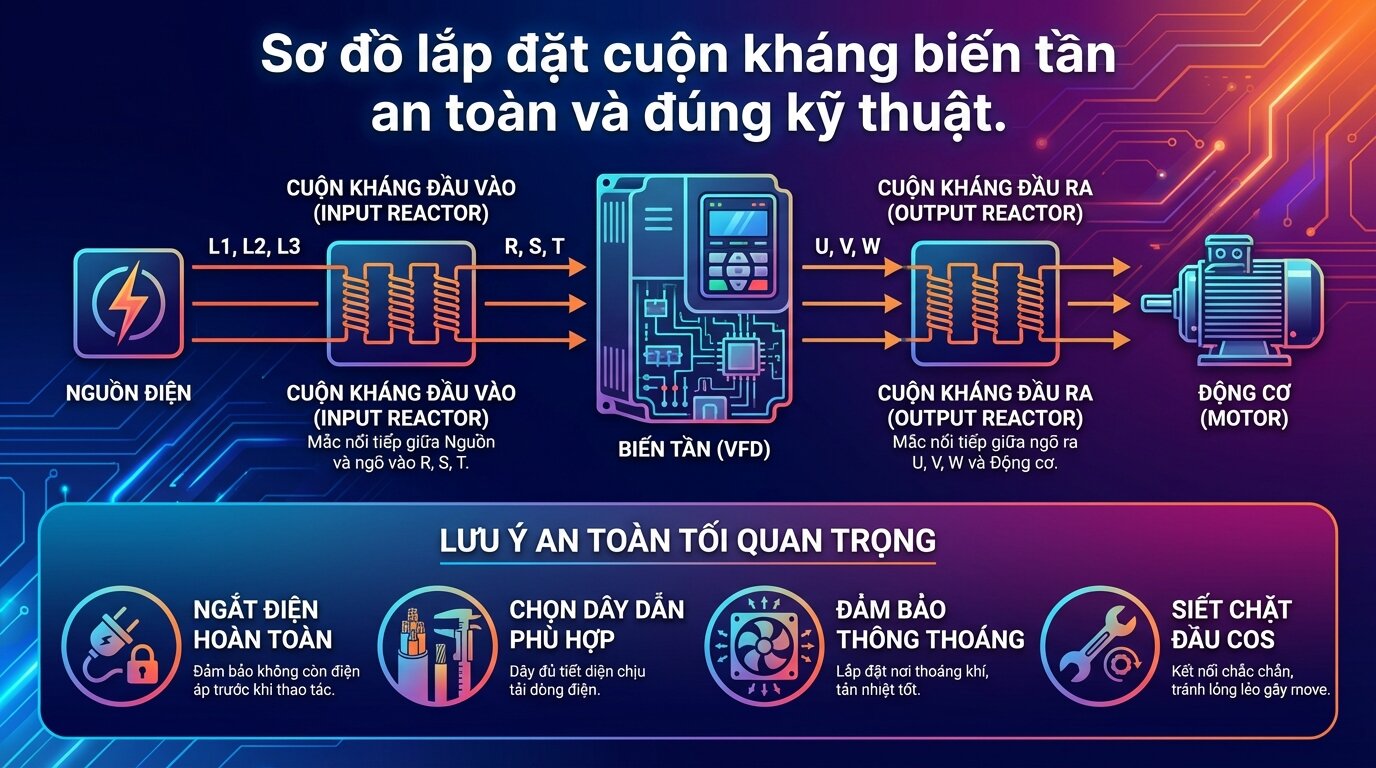

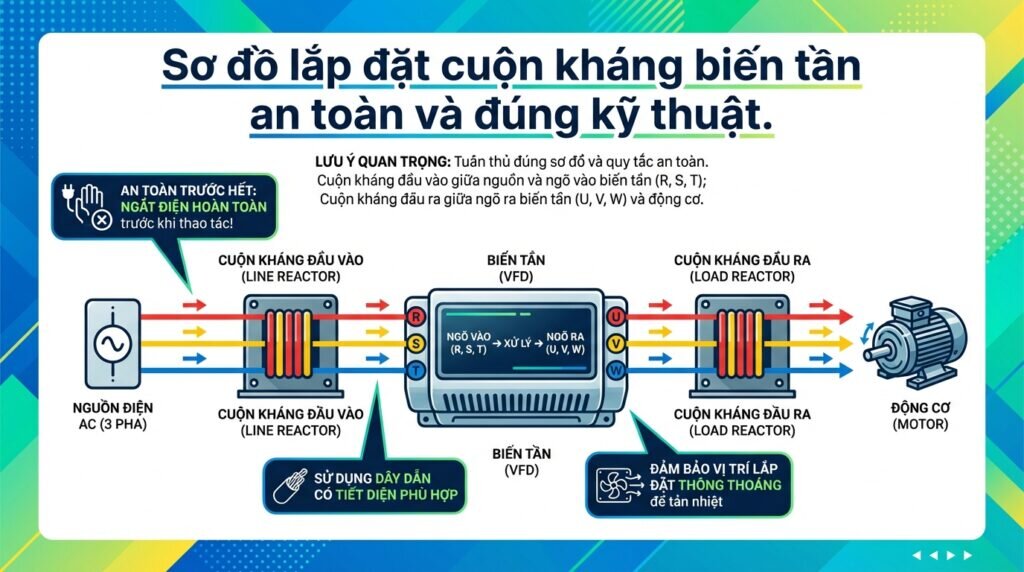

Cuộn kháng đầu vào có 3 đầu vào và 3 đầu ra tương ứng với 3 pha. Bạn chỉ cần kết nối 3 dây nguồn L1, L2, L3 vào 3 đầu vào của cuộn kháng. Sau đó, kết nối 3 đầu ra của cuộn kháng vào 3 ngõ vào R, S, T của máy biến tần.
Tương tự, cuộn kháng đầu ra được mắc nối tiếp giữa biến tần và động cơ. Kết nối 3 ngõ ra U, V, W của biến tần vào 3 đầu vào của cuộn kháng. Ba đầu ra còn lại của cuộn kháng sẽ được nối trực tiếp vào 3 cọc đấu dây của động cơ.
An toàn là trên hết. Hướng dẫn lắp đặt cuộn kháng cần tuân thủ nghiêm ngặt các quy tắc sau:

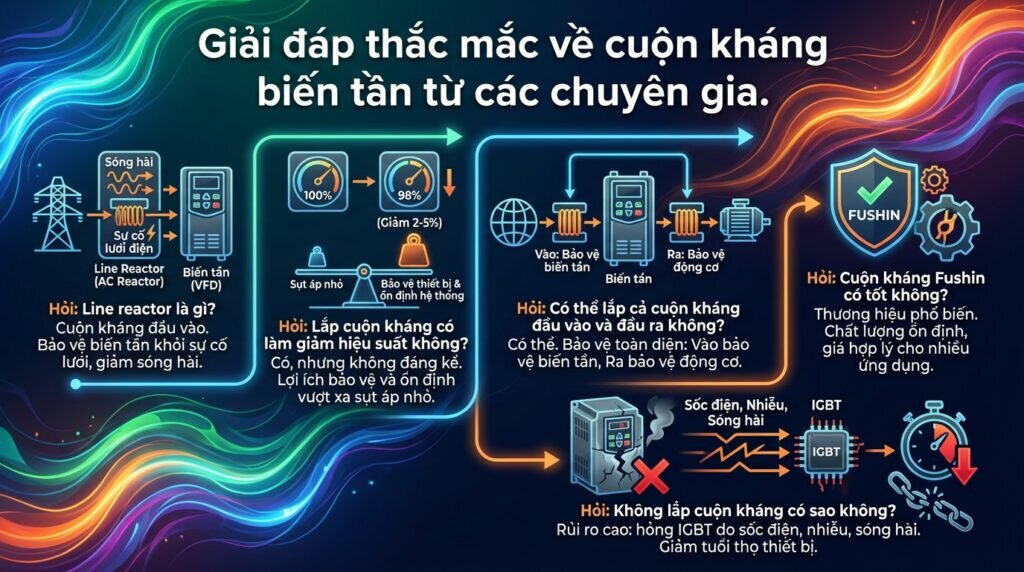

Line reactor là tên gọi tiếng Anh của cuộn kháng đầu vào (AC Reactor). Chức năng chính của nó là bảo vệ biến tần khỏi các sự cố từ phía nguồn điện lưới và giảm sóng hài phát ngược lên lưới.
Có, nhưng không đáng kể. Cuộn kháng gây ra một độ sụt áp nhỏ (thường từ 2-5%), làm giảm một chút điện áp ra động cơ. Tuy nhiên, lợi ích về bảo vệ thiết bị và ổn định hệ thống mà nó mang lại vượt xa sự sụt giảm hiệu suất này.
Hoàn toàn có thể. Trong các ứng dụng khắc nghiệt hoặc yêu cầu độ tin cậy cao nhất, việc này mang lại sự bảo vệ toàn diện: cuộn kháng đầu vào bảo vệ biến tần, còn cuộn kháng đầu ra bảo vệ cuộn kháng cho động cơ.
Fushin là một trong những thương hiệu cuộn kháng hạ thế phổ biến trên thị trường Việt Nam. Sản phẩm của họ được đánh giá có chất lượng ổn định và giá thành hợp lý, phù hợp cho nhiều ứng dụng công nghiệp thông dụng.
Trong môi trường điện lưới lý tưởng và tải nhẹ, biến tần vẫn có thể hoạt động. Nhưng rủi ro hỏng hóc linh kiện IGBT do sốc điện, nhiễu và sóng hài sẽ cao hơn rất nhiều. Việc này chắc chắn sẽ làm giảm tuổi thọ thiết bị.
Việc trang bị cuộn kháng biến tần không phải là một chi phí phát sinh mà là một khoản đầu tư thông minh để bảo vệ tài sản và đảm bảo sự ổn định cho cả dây chuyền sản xuất. Từ việc lọc sóng hài, giảm nhiễu điện từ cho đến bảo vệ các linh kiện bán dẫn đắt tiền, lợi ích mà cuộn kháng mang lại là không thể phủ nhận. Hiểu rõ chức năng của từng loại và lựa chọn đúng thông số là chìa khóa để tối ưu hiệu quả.
