Động cơ điện 3 pha 3.7kW 5Hp

Động cơ điện 3 pha 3.7kW 5Hp là loại động cơ điện (motor điện) được dùng trong hệ thống công nghiệp vừa và nhỏ cần hoạt động liên tục với hiệu suất cao. Công suất mạnh mẽ kết hợp cùng thiết kế chắc chắn giúp động cơ điện 3 pha (motor điện 3 pha) vận hành ổn định và tiết kiệm điện, phù hợp với dây chuyền băng tải, máy bơm, máy nghiền, máy chế biến, hệ thống điều hòa và nhiều ứng dụng khác.

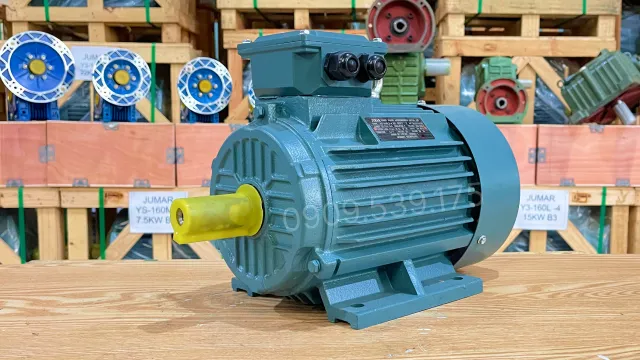

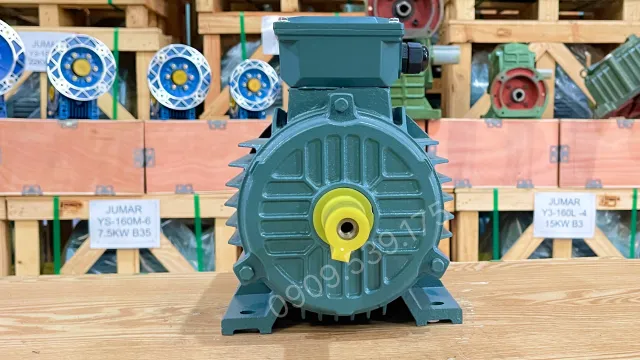

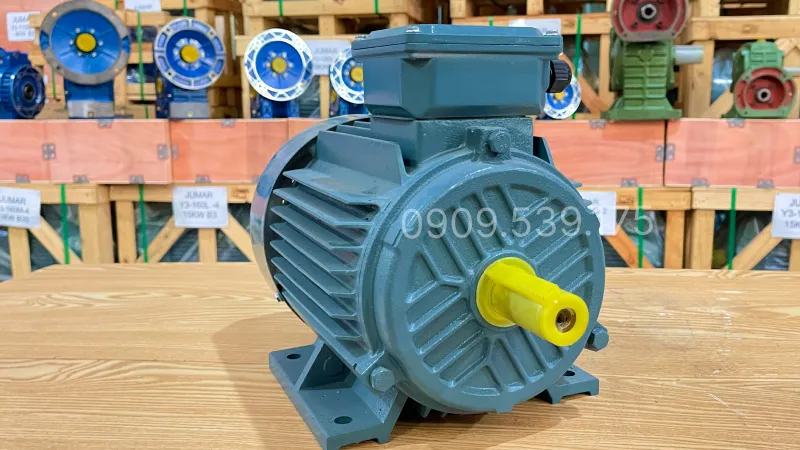

Thiết kế tổng quan động cơ điện 3 pha 3.7kW 5Hp

Động cơ điện 3 pha 3.7kW 5Hp là sản phẩm motor điện (mô tơ điện) được chế tạo từ gang hoặc nhôm đúc nguyên khối, cho độ bền cao và khả năng tản nhiệt tốt. Phần trục làm từ thép không gỉ, gia công tinh xảo, chống ăn mòn. Vỏ ngoài được sơn tính điện, bảo vệ khỏi thời tiết và hoá chất. Phía sau motor có quạt làm mát giúp giữ nhiệt ổn định khi vận hành ở tải cao.

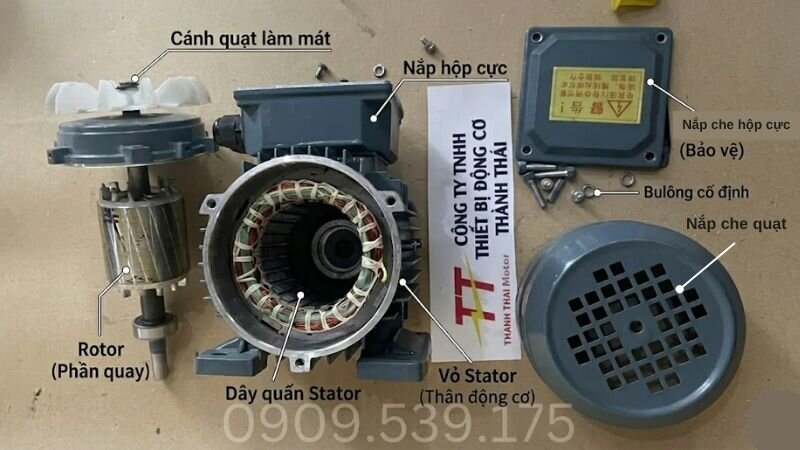

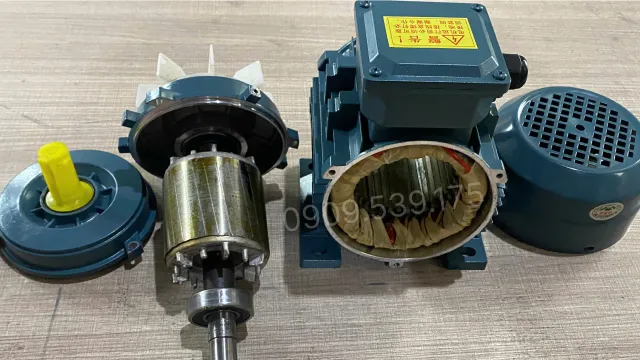

Cấu tạo bên trong của động cơ

Động cơ điện 3 pha 3.7kW 5Hp được thiết kế tối ưu, theo cấu tạo tiêu chuẩn. Các chi tiết bên trong thiết bị có thể kể đến là:

• Stator: Là phần cố định bên ngoài, được làm từ lõi thép ghép tấm với cuộn dây quấn bằng 100 % dây đồng. Khi cấp điện 3 pha vào stator, nó tạo ra từ trường quay để khởi động và duy trì chuyển động của rotor .
• Rotor: Bộ phận này quay theo từ trường của stator tạo ra mô-men xoắn chuyển động trơn tru .
• Vỏ động cơ điện: Làm từ gang hoặc nhôm đúc nguyên khối đạt chuẩn tiêu chuẩn vật liệu, có các khe tản nhiệt và nắp đậy ở hai đầu. Vỏ này bảo vệ stator, rotor và giúp bay nhiệt hiệu quả, ngăn bụi bẩn và độ ẩm xâm nhập .
• Bạc đạn, ổ bi: Là các vòng bi lắp ở hai đầu trục để giữ cho rotor quay ổn định, giảm ma sát. Vòng bi chất lượng cao đảm bảo motor hoạt động êm, hạn chế rung và kéo dài tuổi thọ motor .

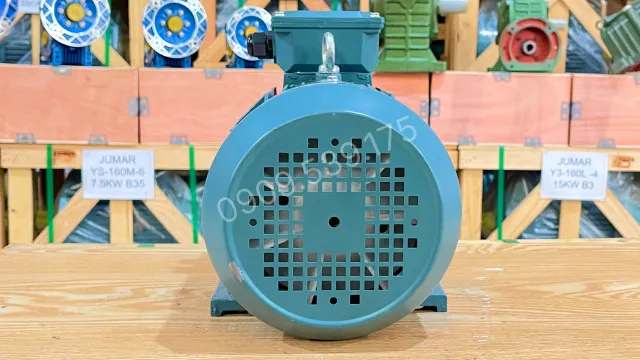

• Cánh quạt tản nhiệt: Phần quạt đặt trên trục sau, quay cùng rotor. Khi motor chạy, quạt hút khí qua khe tản nhiệt trên vỏ, thổi ra ngoài giúp giải nhiệt liên tục, giữ motor không bị quá nhiệt.

Động cơ điện 3 pha 3.7kW 5Hp có những loại nào?

Theo tốc độ vòng tua thì dòng động cơ điện 3 pha 3.7kW 5Hp được chia thành 4 loại sau:

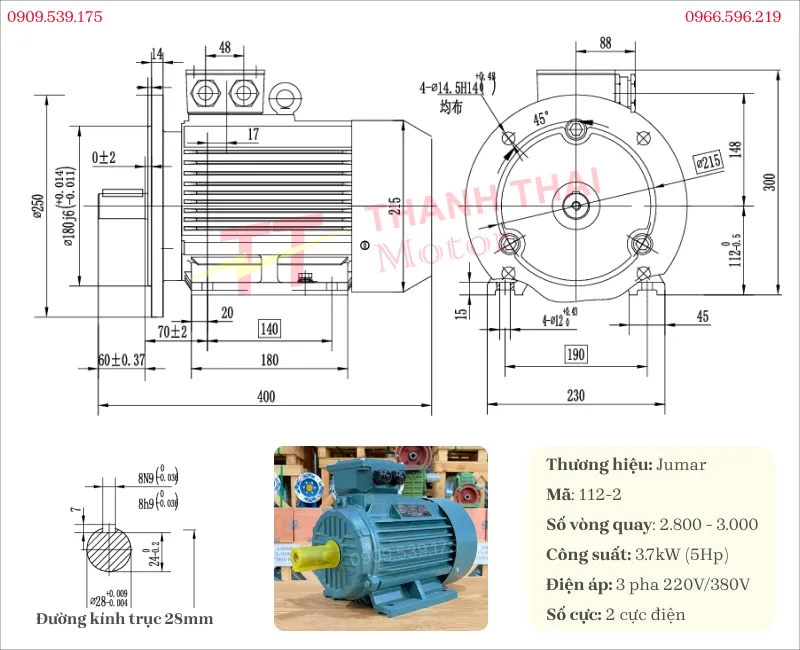

Motor 3 pha 3.7kW 5Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Tốc độ vòng quay cực cao nhưng mô-men xoắn ban đầu thấp. Lực ghì tải trực tiếp không mạnh bằng các dòng tua chậm.

Thông số kỹ thuật

Ứng dụng

• Máy bơm nước ly tâm, bơm trục đứng: Công suất 5Hp tua nhanh chuyên dụng cho các hệ thống bơm cấp nước nhà cao tầng, bơm cứu hỏa, hoặc trạm bơm tưới tiêu cần áp lực đẩy nước đi xa và lên cao.
• Quạt hút ly tâm công nghiệp, quạt tăng áp cầu thang: Cần tốc độ cao để tạo ra lưu lượng gió và áp suất gió lớn nhằm hút khói bụi nhà xưởng hoặc thông gió hầm mỏ.
• Máy cắt sắt, máy mài, máy bào gỗ cơ khí: Các dòng máy cắt phôi cần tốc độ vòng tua của lưỡi cắt lớn để cắt ngọt vật liệu, không cần lực kéo quá nặng nhưng cần tiến độ nhanh.

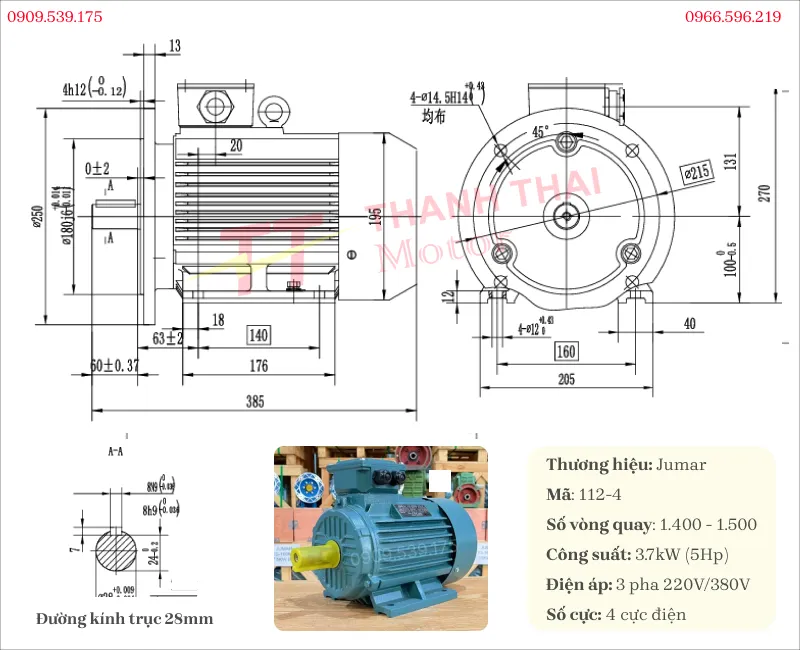

Motor 3 pha 3.7kW 5Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dòng motor phổ biến nhất (chiếm 70-80% thị trường) vì có sự cân bằng hoàn hảo giữa tốc độ và lực kéo, máy chạy êm, độ bền cơ học cao và ít sinh nhiệt hơn dòng 2 cực.

Thông số kỹ thuật

Ứng dụng:

• Đầu bơm rửa xe cao áp, máy phun sương công nghiệp: Lắp trực tiếp với các đầu bơm piston (như đầu dòng ty sứ) để chạy tiệm rửa xe ô tô, nhà xưởng.
• Máy nén khí piston (máy hơi): Công suất 5Hp tua 1450 v/p chuyên kéo các đầu nén khí 2 piston hoặc 3 piston lên bình tích từ 150 lít – 300 lít phục vụ xưởng sửa chữa, gara ô tô.
• Băng tải, băng chuyền mặt phẳng: Kết hợp với hộp giảm tốc (như size 80, size 100) để kéo băng tải hàng hóa, bao bì trong các nhà máy lương thực, thực phẩm.
• Máy sơ chế nông nghiệp: Dùng kéo máy tuốt lúa, máy nghiền ngô, máy xay xát gạo quy mô hộ kinh doanh cá thể.

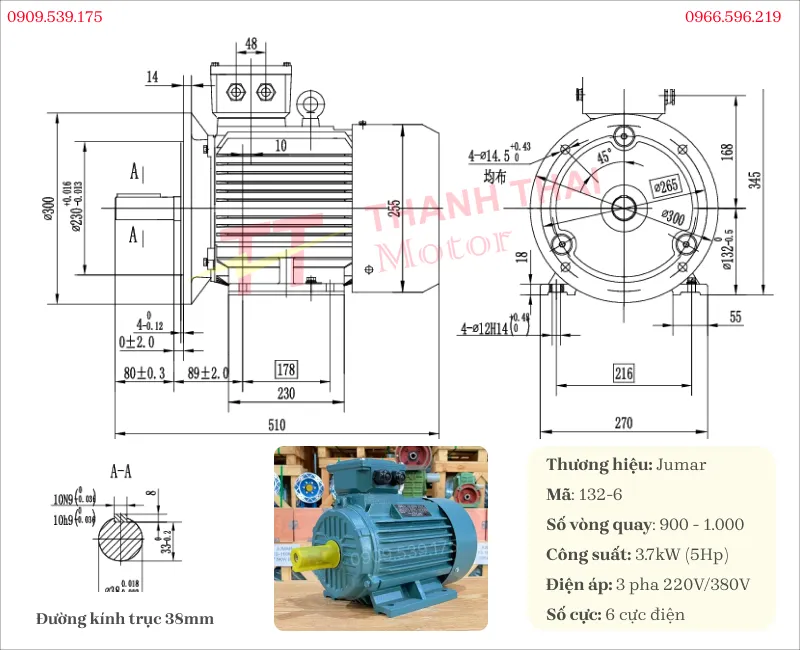

Motor 3 pha 3.7kW 5Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt.

Thông số kỹ thuật

Ứng dụng:

• Máy khuấy hóa chất, máy trộn sơn, cánh khuấy ao tôm: Tốc độ chậm giúp cánh khuấy đảo đều dung dịch đặc, sệt (hoặc nước tải sục khí) mà không làm gãy cánh hoặc gây quá tải om cuộn dây động cơ.
• Vít tải, gầu tải vật liệu nặng: Chuyên dùng để truyền tải các loại vật liệu có trọng lượng lớn, ma sát cao như xi măng, tro bay, cát đá, nông sản hạt đóng bao lên cao.
• Máy nghiền thức ăn chăn nuôi loại lớn: Kéo các hệ thống búa đập tải nặng đòi hỏi motor không bị sụt áp hay dừng đột ngột khi nạp nguyên liệu thô vào máy.

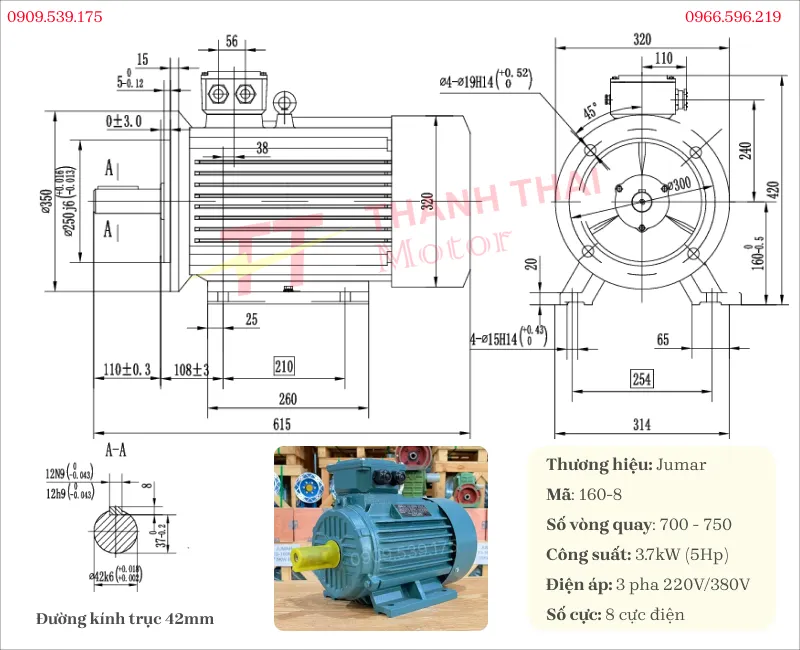

Motor 3 pha 3.7kW 5Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Dòng motor chuyên dụng cho tải siêu nặng. Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất 5Hp.

Thông số kỹ thuật

Ứng dụng

• Hệ thống vận thăng, tời nâng hạ hàng hóa nặng: Đòi hỏi lực giữ và lực kéo ban đầu cực lớn để nhấc bệ tải lên cao một cách an toàn, không bị trôi tải.
• Máy ép thủy lực, trạm nguồn thủy lực công nghiệp: Dùng để kéo các dòng bơm dầu thủy lực áp suất cao phục vụ máy dập khuôn, máy chấn tôn tấm.
• Các thiết bị đảo trộn bê tông, băm nghiền phế liệu: Lắp cho các bồn trộn bê tông xây dựng cỡ lớn hoặc máy băm xé lốp xe, rác thải công nghiệp – những nơi cần lực nghiền nát vật liệu cứng chứ không cần tốc độ nhanh.

Động cơ điện 3 pha 3.7kW 5Hp kết hợp được với những hộp giảm tốc nào?

Động cơ điện 3 pha 3.7kW 5Hp có thể kết hợp với nhiều loại hộp giảm tốc khác nhau như:

• Hộp giảm tốc trục vít: Các dòng WPS, WPX, WPO,  WPA, WPDS,  WPDX,  WPD0, WPDA size 120 và hộp số NMRV 110, 130.
• Hộp giảm tốc tải nặng: Dòng trục thẳng R, trục vuông góc S, trục song song F.

Ngoài ra, còn có thể kết hợp được với:

• Puly và khớp nối: Trục 28mm, 38mm, 42mm.
• Thắng từ:Thắng từ 4kW 5.5Hp.

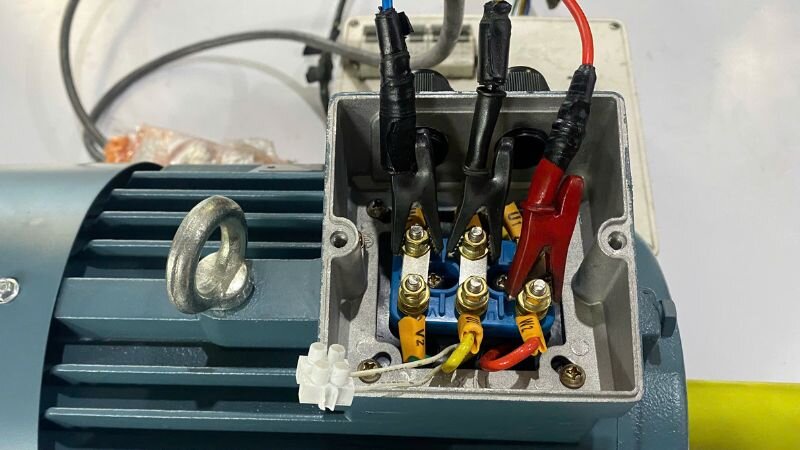

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực của động cơ điện

• Sử dụng tua vít phù hợp để nới lỏng và tháo rời 4 con ốc định vị trên nắp hộp cực.
• Nhấc nắp hộp ra ngoài, bạn sẽ thấy hệ thống các đầu cực đấu dây phía trong. Đối với các dòng motor điện 3 pha thông thường, tại đây sẽ bố trí sẵn 6 đầu cực ra dây được đánh dấu ký hiệu rõ ràng.

Bước 2: Nhận diện các cọc đấu nối và nguồn điện 380V

• Quan sát bên trong hộp cực, các đầu dây được chia thành hai hàng (tương tự như cấu trúc trong video hướng dẫn).
• Hãy tập trung vào hàng cực phía dưới, thường có ký hiệu là U1, V1, W1. Đây chính là khu vực kết nối với nguồn điện vào.

Bước 3: Thực hiện đấu nối nguồn 3 pha vào các cực U1, V1, W1

• Chuẩn bị 3 sợi dây pha của nguồn điện 3 pha 380V.
• Tiến hành nối lần lượt từng dây nguồn vào 3 vị trí tương ứng: U1, V1 và W1.

LƯU Ý AN TOÀN QUAN TRỌNG:

• Phải siết thật chặt các đầu cốt (đầu cos) để đảm bảo tiếp xúc điện tốt. Việc đấu nối lỏng lẻo rất dễ dẫn đến hiện tượng phóng tia lửa điện, gây chập cháy, hư hỏng thiết bị.
• Tuyệt đối không kết nối ba dây nguồn này vào hàng cực phía trên (U2, V2, W2) để tránh nguy cơ làm cháy cuộn dây động cơ.

Bước 4: Đóng nắp bảo vệ và cấp nguồn vận hành thử nghiệm

• Sau khi hoàn tất việc bắt dây, hãy đậy nắp hộp cực lại và siết chặt 4 con ốc cố định để chống bụi và nước.
• Bật nguồn điện để kiểm tra hướng quay của motor. Trong trường hợp động cơ bị quay ngược hướng mong muốn, bạn chỉ cần ngắt điện và đảo vị trí của 2 trong 3 dây pha cho nhau là trục motor sẽ tự động đảo chiều.

Việc thực hiện đúng quy trình và làm chủ kỹ thuật đấu nối không chỉ giúp bạn chủ động trong khâu lắp đặt mà còn là yếu tố cốt lõi bảo vệ an toàn cho hệ thống máy móc. Chuỗi video hướng dẫn chuyên nghiệp từ Thành Thái Motor luôn đồng hành nhằm hỗ trợ quý khách hàng vận hành đa dạng các dòng động cơ một cách an toàn và tối ưu nhất.

Nếu quý khách hàng có nhu cầu biết thêm những thông tin tổng quan về các sản phẩm được kinh doanh tại Thành Thái Motor hãy truy cập ngay vào trang video tổng hợp chuyên mục video động cơ điện, nơi cung cấp những video giới thiệu sản phẩm, báo giá và hướng dẫn được thực hiện trực tiếp bởi đội ngũ của chúng tôi.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
