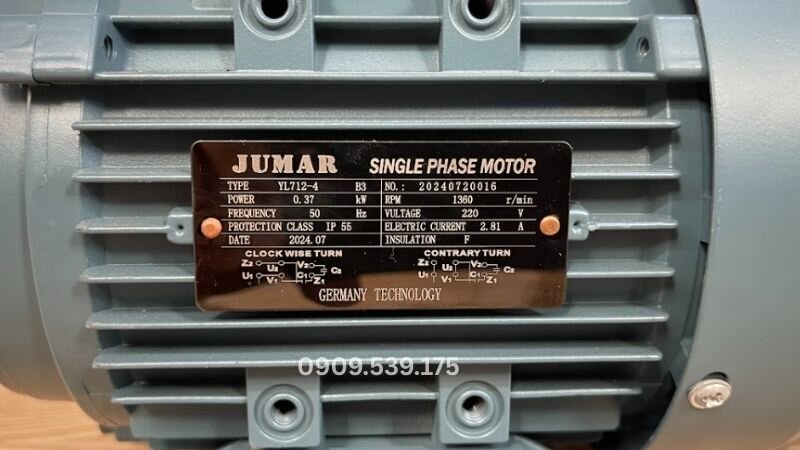

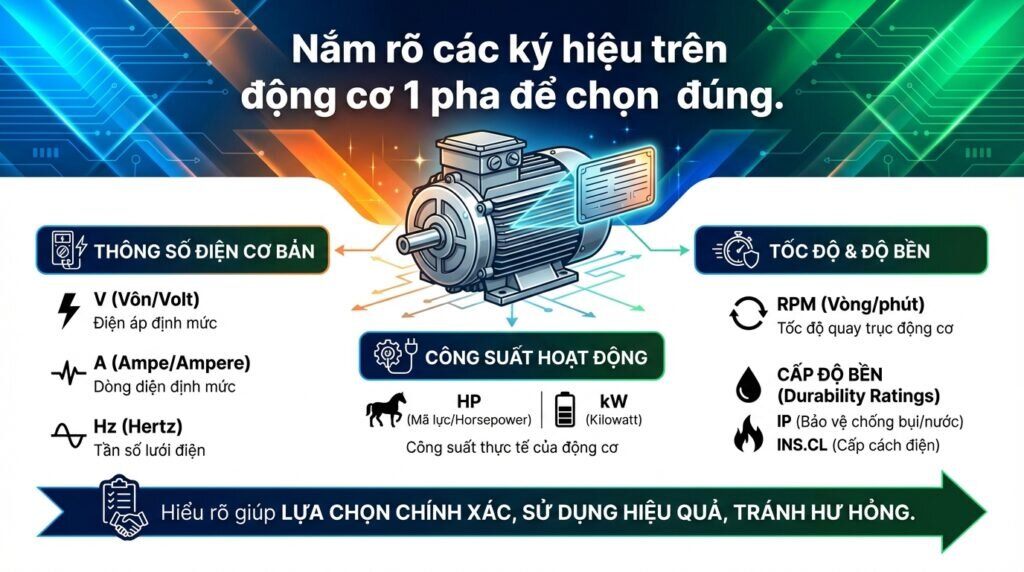

Các ký hiệu trên động cơ 1 pha là những thông số kỹ thuật quan trọng được nhà sản xuất in trên tem (nameplate) để mô tả đặc tính và hiệu suất của motor. Những thông số này bao gồm điện áp (V), dòng điện (A), công suất (HP/kW), tốc độ vòng quay (RPM), tần số (Hz), cấp bảo vệ (IP), và nhiều ký hiệu khác. Hiểu rõ ý nghĩa các ký hiệu trên motor 1 pha giúp người dùng lựa chọn, lắp đặt, vận hành và bảo trì động cơ một cách chính xác, an toàn và hiệu quả, tránh các sự cố hư hỏng không đáng có.
Những điểm chính cần nắm khi đọc tem motor 1 pha:
Hiểu được những điểm cốt lõi này là bước đầu tiên để bạn làm chủ thiết bị của mình. Hãy cùng Thành Thái Motor giải mã chi tiết từng thông số ngay dưới đây.

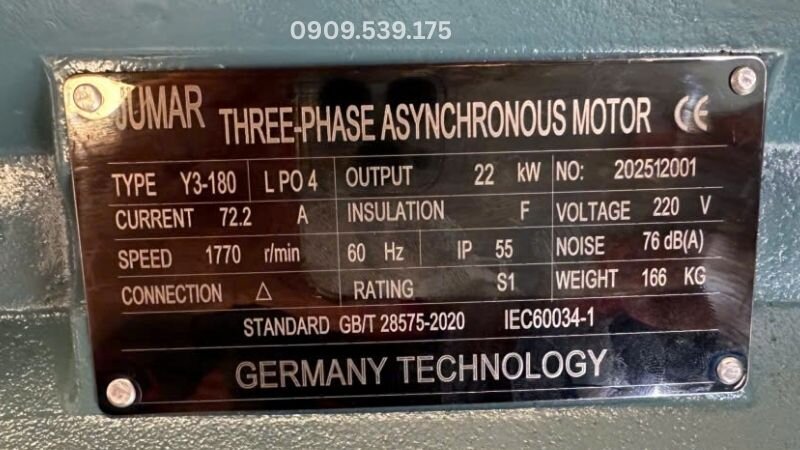

Mỗi chiếc tem nhãn (nameplate) là “chứng minh nhân dân” của motor. Việc nắm rõ thông số kỹ thuật động cơ 1 pha trên đó là cực kỳ cần thiết.

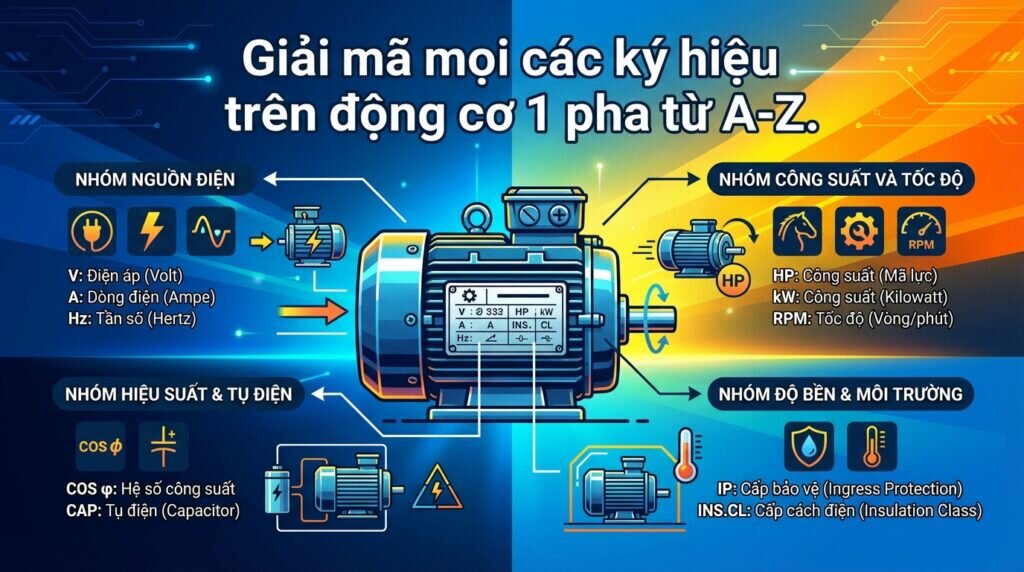

Đây là nhóm thông số cơ bản nhất, quyết định sự “sống còn” của motor.
Nhóm ký hiệu này thể hiện sức mạnh và tốc độ của động cơ.
HP (Horsepower) và kW (Kilowatt): Đây là hai đơn vị đo công suất phổ biến nhất. HP là mã lực (sức ngựa), trong khi kW là Kilowatt. Dù khác tên gọi, chúng đều chỉ sức mạnh trên trục động cơ.
| Đặc điểm | HP (Mã Lực) | kW (Kilowatt) |
|---|---|---|
| Đơn vị | Đơn vị đo công suất theo hệ đo lường Anh | Đơn vị đo công suất theo hệ SI |
| Mức độ phổ biến | Thường dùng ở Bắc Mỹ, trong dân dụng | Phổ biến toàn cầu, trong công nghiệp |
| Quy đổi | 1 HP ≈ 0.746 kW | 1 kW ≈ 1.34 HP |
RPM (Revolutions Per Minute): RPM là ký hiệu cho tốc độ vòng quay của trục motor trong một phút. Đây là tốc độ thực tế, đã tính đến độ trượt.
Thực tế, tốc độ ghi trên tem motor luôn nhỏ hơn tốc độ lý thuyết một chút. Ví dụ, motor 4 cực (4P) có tốc độ lý thuyết là 1500 RPM tại tần số 50Hz, nhưng tốc độ thực tế trên tem có thể là 1450 RPM. Phần chênh lệch này gọi là “hệ số trượt”, một đặc tính vận hành bình thường của động cơ không đồng bộ.
Những thông số động cơ điện 1 pha này ảnh hưởng đến hiệu quả vận hành.
Ý nghĩa ký hiệu tụ đề và tụ ngậm rất khác nhau. Tụ đề (Starting Capacitor) có điện dung lớn, giúp tạo mô-men xoắn mạnh khi khởi động. Tụ ngậm (Running Capacitor) có điện dung nhỏ hơn, hoạt động liên tục để ổn định và cải thiện hiệu suất khi motor chạy.
Đây là các thông số trên nameplate motor 1 pha quyết định tuổi thọ và sự an toàn.
IP (Ingress Protection): Cấp bảo vệ IP trên motor cho biết khả năng chống bụi và chống nước của vỏ động cơ. Ví dụ, IP55 nghĩa là motor kháng bụi tốt và chống được tia nước phun từ mọi hướng.
INS.CL (Insulation Class): Ý nghĩa cấp chịu nhiệt trên động cơ thể hiện khả năng chịu nhiệt của lớp sơn cách điện trong cuộn dây đồng. Các cấp phổ biến là cấp F (155°C) và cấp H (180°C), cấp càng cao thì motor càng bền bỉ trong môi trường nhiệt độ cao.

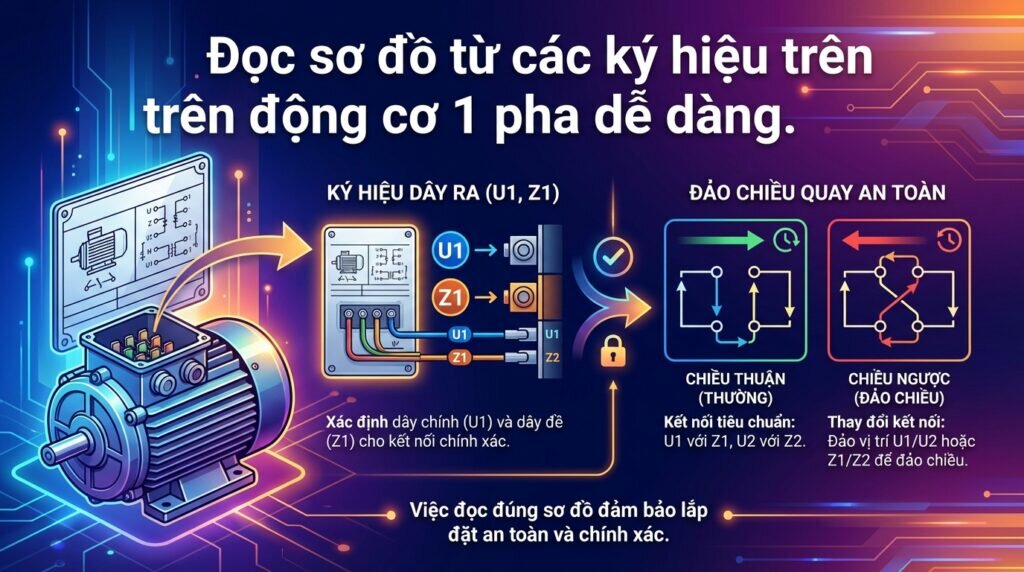

Việc đọc sơ đồ đấu dây trên tem động cơ 1 pha là kỹ năng cần thiết để vận hành motor đúng cách.
Các đầu dây ra của motor thường được ký hiệu là U1, U2, Z1, Z2 hoặc theo màu sắc. Tem nhãn sẽ có sơ đồ chỉ dẫn cách kết nối các đầu dây này với dây nguồn và tụ điện.

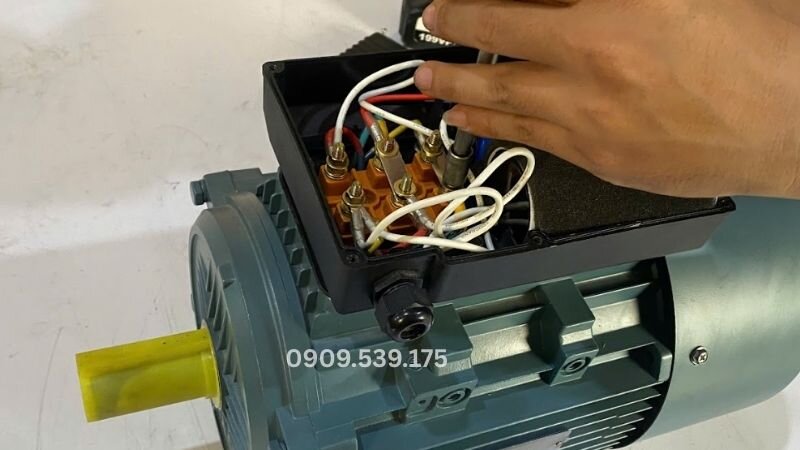

Thông thường, nhà sản xuất sẽ cung cấp hai sơ đồ. Một sơ đồ để motor quay thuận (CW – Clockwise) và một sơ đồ để quay ngược (CCW – Counter-Clockwise). Bạn chỉ cần thay đổi vị trí của một cầu đấu theo hướng dẫn là có thể đảo chiều quay của motor.
Hãy luôn đảm bảo ngắt hoàn toàn nguồn điện trước khi thực hiện bất kỳ thao tác đấu nối nào để đảm bảo an toàn tuyệt đối.
Việc đọc sơ đồ đấu dây đôi khi khá phức tạp với các loại motor khác nhau. Nếu bạn không chắc chắn, đừng ngần ngại chụp lại tem motor và gửi cho đội ngũ kỹ thuật của Thành Thái Motor qua Hotline/Zalo: 0909.539.175. Chúng tôi sẽ hỗ trợ bạn miễn phí và nhanh chóng.

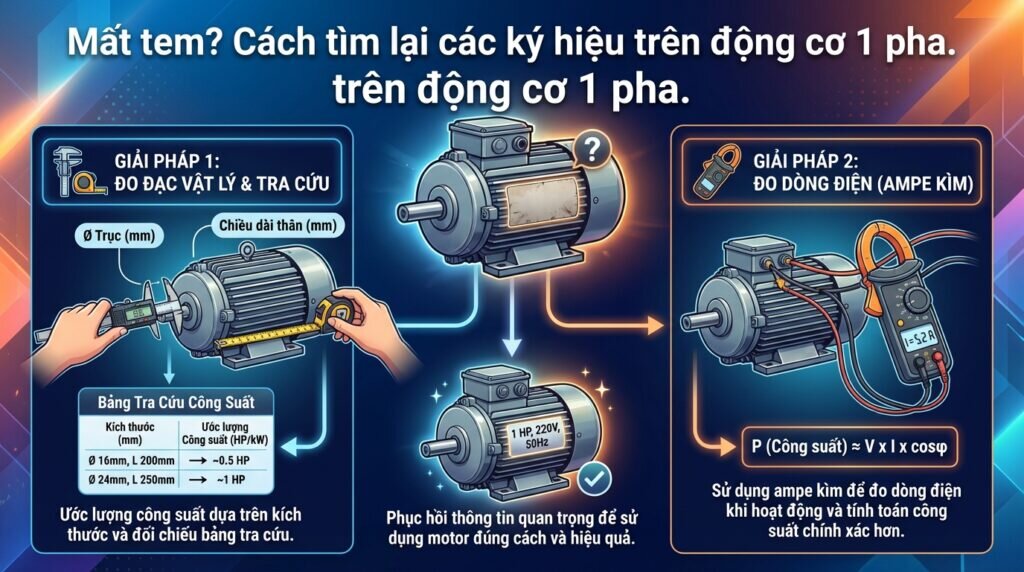

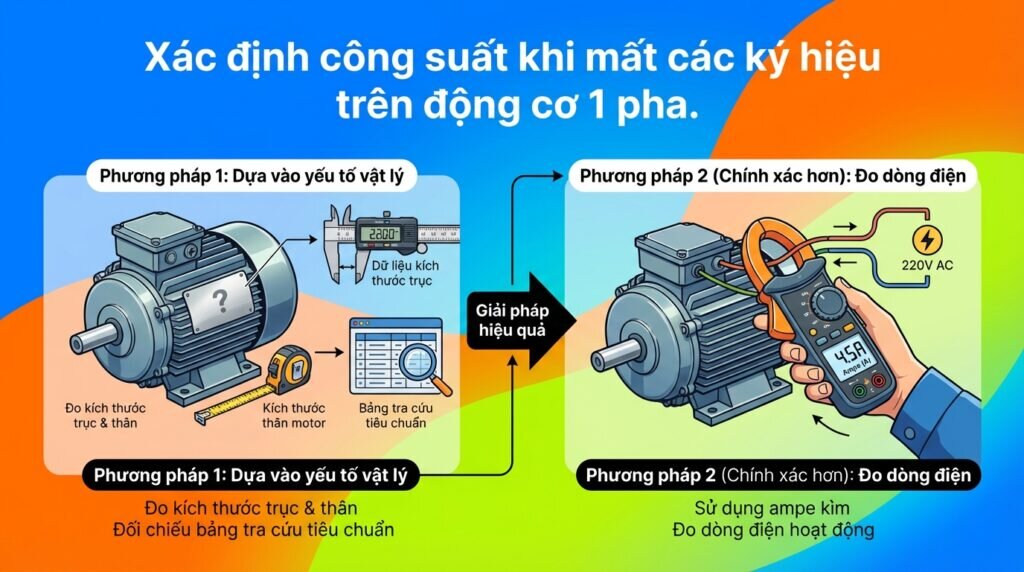

Cách xác định công suất motor khi mất tem là một thách thức, nhưng không phải là không thể.
Bạn có thể đo các kích thước cốt lõi như đường kính trục, chiều dài thân, khoảng cách tâm lỗ đế. Sau đó, đối chiếu các số đo này với bảng tra cứu thông số kỹ thuật motor 1 pha tiêu chuẩn của các nhà sản xuất để ước lượng công suất.
Một phương pháp chính xác hơn là dùng ampe kìm. Kỹ thuật viên sẽ đo dòng điện không tải và dòng điện khi có tải của motor. Dựa trên kinh nghiệm và các công thức nội suy, họ có thể ước tính khá chính xác công suất của động cơ điện.
Cảnh báo: Việc tự ý cấp điện và đo đạc khi không rõ thông số motor có thể tiềm ẩn rủi ro chập cháy, hư hỏng thiết bị và gây nguy hiểm. Phương pháp an toàn nhất là liên hệ với đơn vị có chuyên môn như Thành Thái Motor để được kiểm tra bằng thiết bị chuyên dụng.
Mua hàng tại Thành Thái Motor bạn sẽ được:
Liên hệ mua hàng

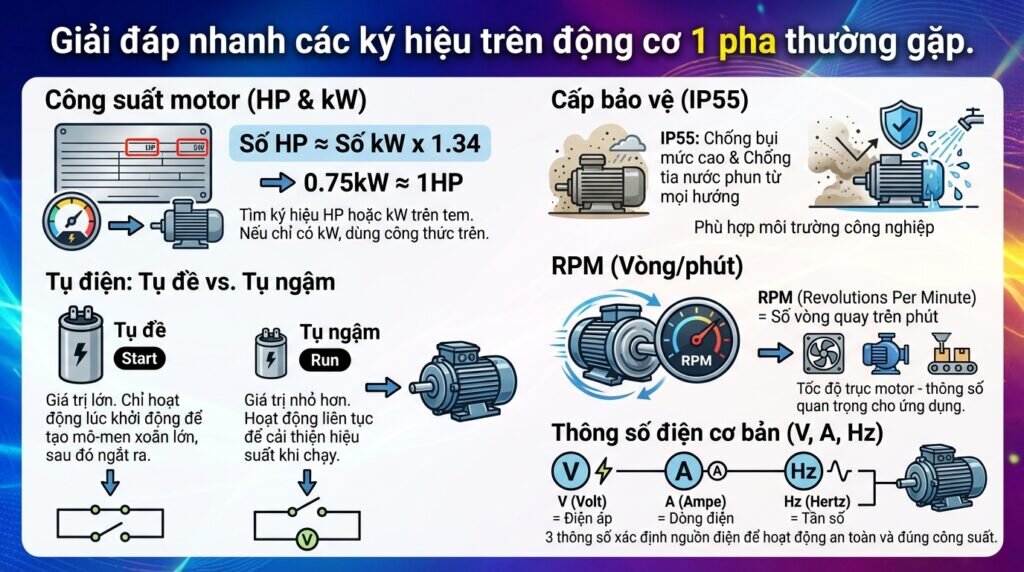

Bạn có thể tìm ký hiệu HP hoặc kW trên tem. Nếu chỉ có kW, hãy dùng công thức: Số HP ≈ Số kW x 1.34. Ví dụ, motor 0.75kW tương đương khoảng 1HP.
IP55 có nghĩa là motor được bảo vệ chống lại bụi ở mức độ cao và có khả năng chống lại tia nước phun từ mọi hướng, phù hợp với hầu hết môi trường công nghiệp thông thường.
Tụ đề (giá trị điện dung lớn) chỉ hoạt động lúc khởi động để tạo mô-men xoắn lớn, sau đó được ngắt ra. Tụ ngậm (giá trị nhỏ hơn) hoạt động liên tục để cải thiện hiệu suất khi motor chạy.
RPM là viết tắt của "Revolutions Per Minute", tức là số vòng quay trên phút. Nó cho biết tốc độ của trục motor, một thông số quan trọng để lựa chọn cho các ứng dụng như quạt, bơm, băng tải.
V (Volt) là điện áp, A (Ampe) là dòng điện, và Hz (Hertz) là tần số. Đây là ba thông số điện cơ bản nhất, xác định nguồn điện mà motor cần để hoạt động một cách an toàn và đúng công suất.
Việc nắm vững các ký hiệu trên động cơ 1 pha không chỉ là kiến thức kỹ thuật cơ bản mà còn là một kỹ năng thiết yếu. Nó giúp bạn tự tin hơn trong việc lựa chọn, sử dụng và khắc phục sự cố cho thiết bị của mình. Mỗi thông số từ công suất, tốc độ cho đến cấp bảo vệ đều kể một câu chuyện về khả năng và giới hạn của motor.
Hy vọng qua bài viết chi tiết này, Thành Thái Motor đã giúp bạn “giải mã” thành công chiếc tem nhãn tưởng chừng như phức tạp. Việc hiểu đúng thông số không chỉ đảm bảo an toàn vận hành mà còn giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ cho động cơ.
Nếu bạn vẫn còn thắc mắc hoặc đang cần tư vấn để chọn mua một chiếc motor điện 1 pha phù hợp nhất với nhu cầu sản xuất, kinh doanh, đừng ngần ngại liên hệ với đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi. Thành Thái Motor luôn sẵn sàng hỗ trợ bạn.
Hotline tư vấn kỹ thuật 24/7: 0909.539.175
