Động cơ điện 1 pha 2.2kW 3Hp

Động cơ điện 1 pha 2.2kW 3Hp (motor điện 1 pha 2.2kW 3Hp) là dòng sản phẩm phổ thông, vận hành ổn định bằng nguồn điện dân dụng 220V. Với công suất 3Hp mạnh mẽ, động cơ điện (motor điện) này đáp ứng linh hoạt nhiều nhu cầu sử dụng thực tế như vận hành máy bơm, quạt công nghiệp, máy quay lò nướng hoặc thiết bị chế biến thực phẩm. Cùng Thành Thái Motor khám phá chi tiết hơn về cấu tạo, đặc điểm và ứng dụng của động cơ điện 1 pha này.

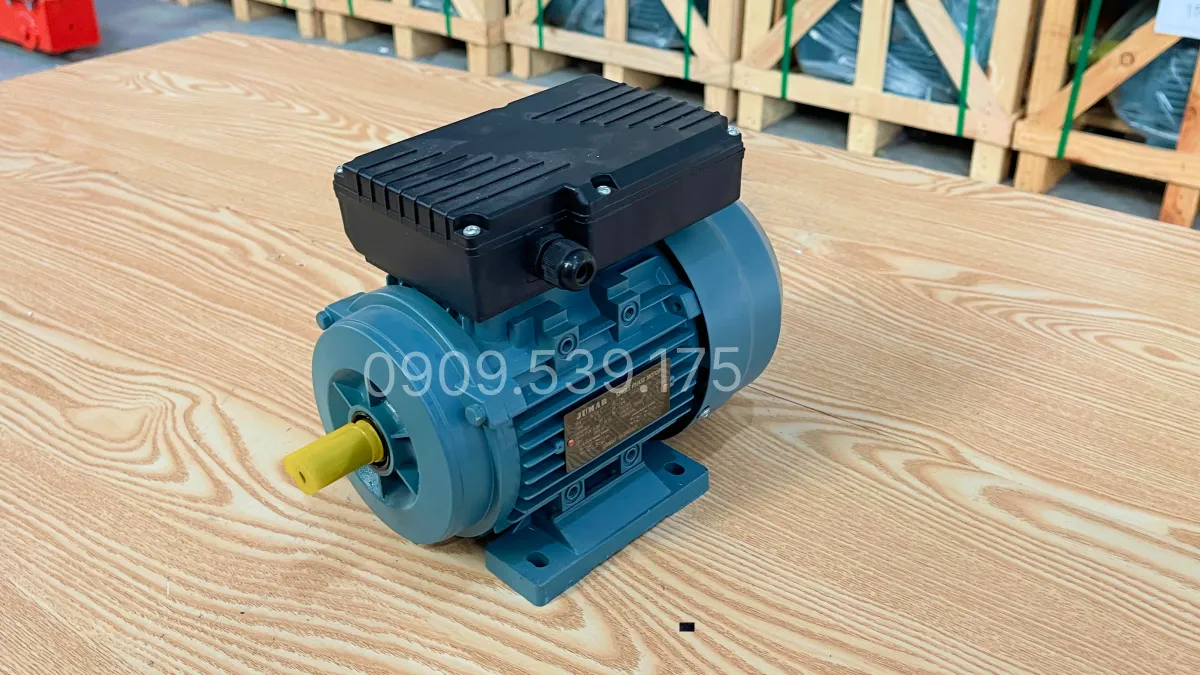

Thiết kế tổng quan động cơ điện 1 pha 2.2kW 3Hp

Một trong những điểm dễ nhận biết nhất của motor điện 1 pha 2.2kW 3Hp là cấu tạo với hai tụ điện. Các tụ này có thể được bố trí riêng biệt hoặc đặt cùng nhau trong hộp cực, thường nằm ở hai bên thân động cơ. Dựa vào đặc điểm này, người dùng có thể nhanh chóng phân biệt dòng motor 1 pha với các loại động cơ khác trên thị trường.

Cấu tạo bên trong động cơ điện 1 pha 2.2kW 3Hp

Dòng động cơ điện 1 pha 2.2kW 3Hp được xếp vào loại sản phẩm động cơ điện dưới 3.7kW, thường được ứng dụng cho các thiết bị nhỏ và vừa. Cấu tạo cơ bản bao gồm các bộ phận chính sau:

• Vỏ động cơ: Làm từ gang hoặc nhôm có khả năng tản nhiệt tốt, bảo vệ linh kiện bên trong và giúp motor vận hành bền bỉ.
• Tụ điện: Đóng vai trò khởi động và duy trì hoạt động ổn định. Tùy theo thiết kế, tụ có thể nằm riêng rẽ hoặc chung trong hộp cực.
• Stator: Phần tĩnh của motor, được quấn hoàn toàn bằng dây đồng giúp nâng cao hiệu suất truyền động.
• Rotor: Phần quay của motor được chế tạo từ lõi thép chất lượng cao, tạo ra từ trường khi vận hành.

Động cơ điện 1 pha 2.2kW 3Hp có những loại nào?

Dòng máy 1 pha 2.2kW 3Hp được phân phối phổ biến với 2 mức tốc độ vòng tua, phù hợp với các cơ cấu truyền động cụ thể:

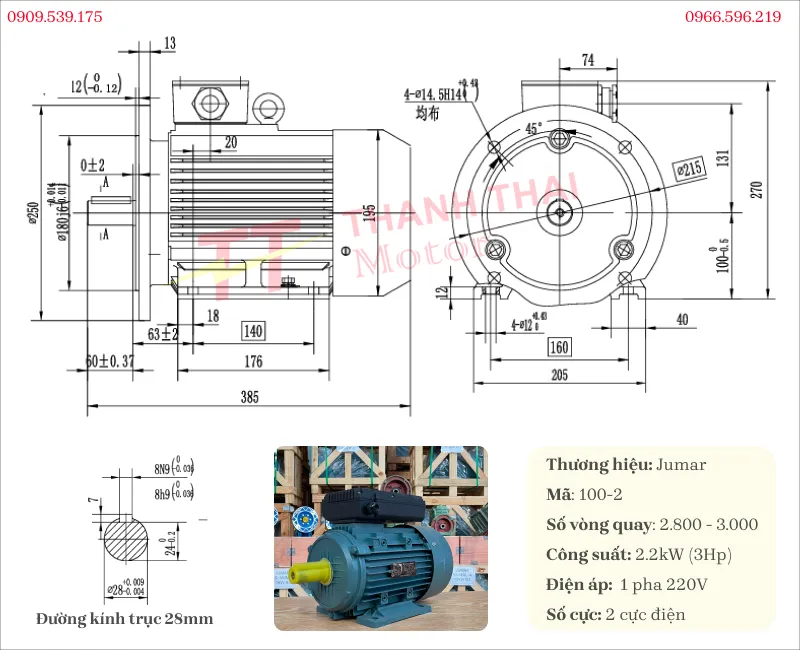

 Motor 1 pha 2.2kW 3Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Tốc độ vòng tua nhanh, thiết kế chuyên dụng cho các cơ cấu cần tạo ra lưu lượng, áp suất khí hoặc chất lỏng lớn.

Thông số kỹ thuật:

Ứng dụng:

• Bơm nước ly tâm: Cung cấp động năng cho các đầu bơm lưu lượng lớn phục vụ tưới tiêu, bơm nước sinh hoạt dân dụng hoặc bơm đẩy cao lên bồn chứa.
• Hệ thống sục khí, thông gió: Kéo dàn quạt sục khí tạo oxy cho ao nuôi tôm, quạt hút bụi gỗ, quạt thông gió nhà xưởng nhỏ.
• Máy gia công cắt gọt: Cung cấp tốc độ lưỡi cắt cao cho máy cắt sắt bàn, máy cưa gỗ, máy chà nhám.
• Đầm rung bê tông: Ứng dụng trong các thiết bị đầm rung, đầm dùi phục vụ công trình xây dựng dân dụng.

 Motor 1 pha 2.2kW 3Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ quay tiêu chuẩn, cân bằng giữa vận tốc và lực kéo, máy chạy êm ái, ít ồn và sinh nhiệt thấp khi hoạt động liên tục.

Thông số kỹ thuật:

Ứng dụng:

• Máy bơm rửa xe dây đai: Kéo các đầu xịt rửa áp lực (đầu máy rửa xe ty sứ, ty thép) phục vụ tiệm rửa xe máy, ô tô chuyên nghiệp.
• Máy sơ chế nông sản: Chạy máy thái chuối, máy băm cỏ cho bò, máy xay xát lúa gạo mini hoặc máy nghiền bột khô quy mô gia đình.
• Thiết bị nén khí: Vận hành đầu nén khí piston cỡ 2Hp – 3Hp, cung cấp khí nén cho các thiết bị dùng hơi cơ bản.
• Dây chuyền thực phẩm nhỏ: Lắp ráp cho máy xay thịt, xay giò chả, máy nhào bột, máy đánh vảy cá.

Động cơ điện 1 pha 2.2kW 3Hp kết hợp được với những hộp giảm tốc nào?

Với kích thước cốt trục 28mm, mô tơ 1 pha 2.2kW 3Hp dễ dàng lắp ghép đồng bộ với các loại hộp giảm tốc (hộp số giảm tốc) sau:

• Hộp giảm tốc trục vít vỏ gang: Tương thích với các mã WPA, WPS, WPX, WPO cỡ size 80.
• Hộp giảm tốc vỏ nhôm (trục vít): Ghép nối với hộp số NMRV size 063 hoặc size 075, tối ưu cho không gian hẹp và môi trường yêu cầu tính thẩm mỹ, chống rỉ sét.
• Hộp giảm tốc bánh răng: Các dòng giảm tốc mini cốt âm cốt dương dùng cho hệ thống băng chuyền nhẹ.
• Thiết bị truyền động khác: Phù hợp với nhông xích cốt 28mm, Puly rãnh A hoặc rãnh B và khớp nối mềm cơ khí.

Hướng dẫn đấu nối động cơ điện 1 pha

Quá trình cấp nguồn cho động cơ điện 1 pha cần thực hiện cẩn thận do dòng khởi động lớn. Trước khi thao tác, bạn nên xem qua các video động cơ điện để xác định đúng vị trí các cọc đấu.

Bước 1: Tháo nắp hộp đấu điện

Sử dụng tua vít để tháo các ốc cố định và mở nắp hộp tụ trên thân motor. Bên trong là hệ thống các đầu dây nối từ cuộn điện và tụ.

Bước 2: Chuẩn bị dây dẫn và thiết bị bảo vệ

Dùng dây điện 2 lõi có tiết diện từ 4.0mm đến 6.0mm. Nguồn điện nên được cấp qua CB (aptomat) từ 30A đến 40A nhằm đảm bảo an toàn khi sử dụng.

Bước 3: Đấu nối nguồn 220V

Xác định hai cọc cấp nguồn (thường ký hiệu Z1, U1 hoặc theo sơ đồ trên nắp hộp). Tiến hành nối hai dây L và N vào đúng vị trí, sau đó siết chặt đai ốc để đảm bảo tiếp xúc tốt, hạn chế phát sinh nhiệt và tia lửa điện.

Bước 4: Vận hành và kiểm tra chiều quay

Sau khi đấu xong, đậy kín nắp hộp điện và cấp nguồn chạy thử. Nếu động cơ quay ngược chiều mong muốn, hãy ngắt điện và đổi chéo vị trí hai đầu dây của cuộn chạy để đảo chiều.

Lưu ý:

Trường hợp sơ đồ đấu dây không rõ ràng, nên tham khảo thêm video tổng hợp về kỹ thuật đo và xác định đầu dây để đảm bảo thực hiện đúng và an toàn.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Động cơ điện 1 pha 2.2kW 3Hp là giải pháp lý tưởng cho các nhu cầu vận hành máy móc dân dụng và sản xuất nhỏ, nhờ thiết kế gọn nhẹ, dễ lắp đặt và sử dụng điện 220V thông dụng. Nếu bạn đang tìm kiếm một động cơ điện 1 pha chất lượng, bền bỉ và giá tốt – hãy liên hệ ngay Thành Thái Motor để được tư vấn chi tiết và báo giá nhanh chóng!
