Động cơ điện 1 pha 3.0kW 4Hp

Động cơ điện 1 pha 3.0kW 4Hp (motor điện 1 pha 3.0kW 4Hp) là thiết bị chuyển đổi điện năng thành cơ năng hiệu quả, thường thấy trong nhiều mô hình máy móc dân dụng. Với ưu điểm sử dụng điện áp 1 pha phổ thông, loại động cơ điện (motor điện) này mang lại hiệu suất cao, vận hành bền bỉ và phù hợp với điều kiện điện dân dụng tại Việt Nam. Cùng Thành Thái Motor khám phá chi tiết hơn về động cơ điện 1 pha trong bài viết dưới đây nhé!

Thiết kế tổng quan động cơ điện 1 pha 3.0kW 4Hp

Điểm dễ nhận biết của motor điện 1 pha 3.0kW 4Hp chính là sự xuất hiện của hai tụ điện được lắp bên ngoài thân máy. Hai tụ này có thể được đặt tại hai vị trí riêng biệt hoặc nằm gọn trong cùng một hộp cực phía trên thân động cơ. Thiết kế này không chỉ giúp người dùng dễ dàng phân biệt với các dòng động cơ khác mà còn hỗ trợ động cơ hoạt động ổn định, khởi động mạnh mẽ hơn trong môi trường điện áp không ổn định.

Cấu tạo bên trong của động cơ điện 1 pha 3.0kW 4Hp

Động cơ 1 pha 3.0kW 4Hp được cấu tạo từ các cụm linh kiện chịu tải tiêu chuẩn:

• Stator: Là phần tĩnh bao gồm các lá thép kỹ thuật điện ghép chặt lại với nhau. Các rãnh bên trong chứa cuộn dây làm việc và khởi động quấn bằng 100% dây đồng nguyên chất, đảm bảo chịu được dòng tải của mức công suất 3kW.
• Rotor: Trục thép cốt cứng và lõi lồng sóc được gia công chính xác, cân bằng động tỉ mỉ giúp máy vận hành trơn tru, không gây ồn hay lệch tâm ly tâm.
• Tụ điện: Tích hợp cụm tụ kép gồm tụ khởi động (tạo lực xoắn ban đầu) và tụ ngậm (duy trì công suất ổn định).
• Vòng bi (Bạc đạn): Đặt ở hai đầu trục nhằm định hướng chuyển động quay, sử dụng mỡ bôi trơn công nghiệp giúp giảm ma sát sinh nhiệt.
• Quạt làm mát: Gắn trực tiếp lên phần đuôi của trục rotor, luân chuyển không khí từ ngoài vào làm mát dọc theo thân gang.

Động cơ điện 1 pha 3.0kW 4Hp có những loại nào?

Dòng máy 1 pha 3.0kW 4Hp phân chia thành 2 mức tốc độ chính, đáp ứng các đặc thù truyền động khác nhau:

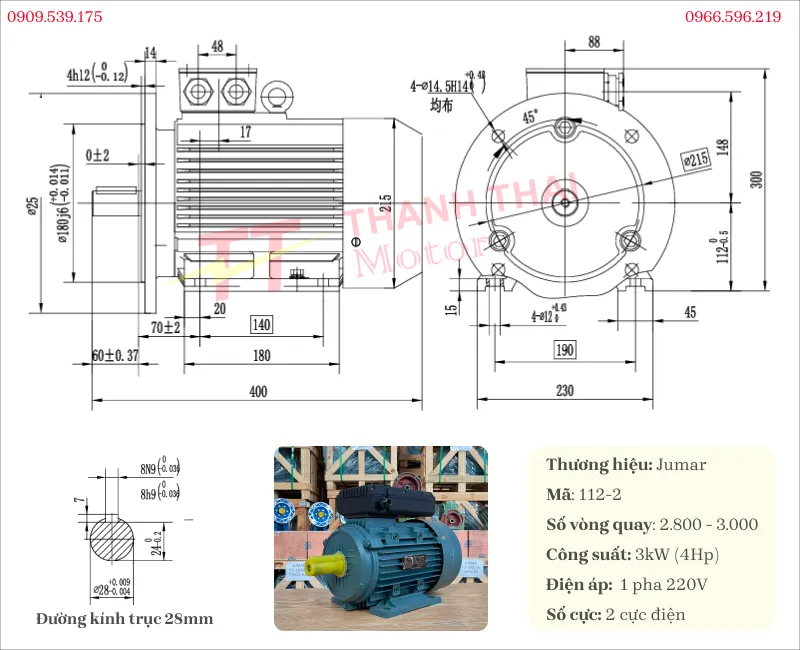

 Motor 1 pha 3.0kW 4Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Phiên bản tốc độ cao, tập trung vào khả năng tạo ra số vòng quay lớn để gia tăng lưu lượng hoặc vận tốc làm việc.

Thông số kỹ thuật:

Ứng dụng:

• Bơm ly tâm: Kéo các đầu bơm nước sạch lưu lượng lớn, bơm tưới tiêu béc phun cho vườn cây công nghiệp.
• Quạt sên, quạt hút công nghiệp: Tạo áp lực hút chân không để thu gom mạt gỗ, hút bụi xưởng cơ khí hoặc hút khói hàn.
• Gia công cắt gọt: Cung cấp vòng tua nhanh cho máy cưa mâm trượt, máy cắt gạch men, máy phay gỗ loại nhỏ.

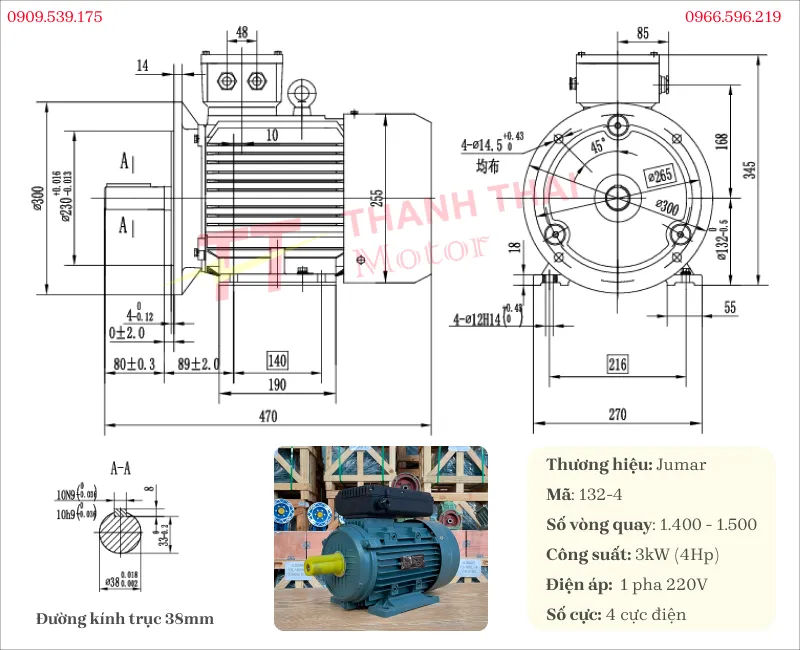

Motor 1 pha 3.0kW 4Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ quay trung bình, mang lại lực kéo (mô-men xoắn) khỏe và hoạt động bền bỉ, ít bị nóng máy khi tải lâu.

Thông số kỹ thuật:

Ứng dụng:

• Máy nén khí: Lắp đặt cho các đầu nén khí piston cỡ trung, cung cấp khí nén cho các thiết bị dùng hơi trong gara sửa chữa.
• Máy chế biến thực phẩm và thức ăn chăn nuôi: Chạy máy xay thịt, máy ép cám viên, máy nghiền bột khô quy mô vừa.
• Cơ cấu trộn: Vận hành bồn trộn bê tông loại nửa bao hoặc các máy trộn nguyên liệu hạt.
• Băng tải: Kết hợp hộp số để kéo băng chuyền tải hàng hóa, nông sản đóng bao trong kho.

Động cơ điện 1 pha 3.0kW 4Hp kết hợp được với những hộp giảm tốc nào?

Với thiết kế trục cốt 28mm tiêu chuẩn, động cơ có thể lắp ráp linh hoạt với các cơ cấu hộp giảm tốc (hộp số giảm tốc):

• Hộp giảm tốc trục vít vỏ gang: Tương thích tốt nhất với dòng WPA, WPS, WPX, WPO cỡ size 80 hoặc 100.
• Hộp giảm tốc vỏ nhôm (trục vít): Kết hợp hoàn hảo với hộp số NMRV size 075 hoặc 090 cho các ứng dụng cần thẩm mỹ và chống ăn mòn.
• Hộp giảm tốc bánh răng: Các cụm giảm tốc đồng trục hoặc trục song song loại nhỏ, chuyên dụng cho các dây chuyền lắp ráp tự động hóa.
• Truyền động khác: Tương thích với các loại nhông xích cốt 28mm, Puly rãnh B và khớp nối mặt bích.

Hướng dẫn đấu nối động cơ điện 1 pha

Việc cấp nguồn cho động cơ 1 pha cần thao tác chuẩn xác để đảm bảo an toàn do dòng khởi động lớn. Dưới đây là các bước đấu nối nguồn điện:

Bước 1: Tháo nắp hộp đấu điện

Dùng tua vít tháo ốc, mở nắp hộp tụ trên thân máy. Người thao tác có thể xem trước video động cơ điện để nắm rõ vị trí các cọc đấu dây bên trong.

Bước 2: Đấu nối nguồn 220V

Xác định 2 cọc cấp nguồn (thường có ký hiệu Z1, U1 hoặc xem sơ đồ in trên nắp hộp). Nối 2 dây nguồn (L và N) 220V vào vị trí 2 cọc này. Dùng cờ lê siết chặt đai ốc nhằm đảm bảo tiếp xúc điện, tránh sinh nhiệt hoặc đánh lửa.

Bước 3: Vận hành và kiểm tra chiều quay

Đậy kín nắp hộp điện, bật CB để chạy thử. Nếu trục quay ngược chiều với máy tải, cần ngắt điện ngay và đổi chéo vị trí 2 đầu dây của cuộn chạy (cuộn làm việc).

Bước 4: Xử lý khi mất sơ đồ đấu nối

Nếu sơ đồ bị mờ hoặc khó phân biệt đầu dây, người dùng nên tham khảo các video tổng hợp về cách đo và đấu nối dây để đảm bảo thao tác đúng kỹ thuật.

Lưu ý: Nếu sơ đồ bị mờ hoặc khó xác định đầu dây, hãy tham khảo các video tổng hợp về cách đo và đấu nối dây để đảm bảo thao tác đúng.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Động cơ điện 1 pha 3.0kW 4Hp là lựa chọn lý tưởng cho các mô hình dân dụng và sản xuất quy mô nhỏ, nhờ vào khả năng vận hành ổn định, tiết kiệm điện và dễ lắp đặt. Nếu bạn đang tìm kiếm một động cơ điện 1 pha mạnh mẽ và bền bỉ, đây chính là giải pháp đáng tin cậy. Liên hệ ngay với Thành Thái Motor để được tư vấn và nhận báo giá tốt nhất cho sản phẩm motor điện phù hợp với nhu cầu của bạn!
