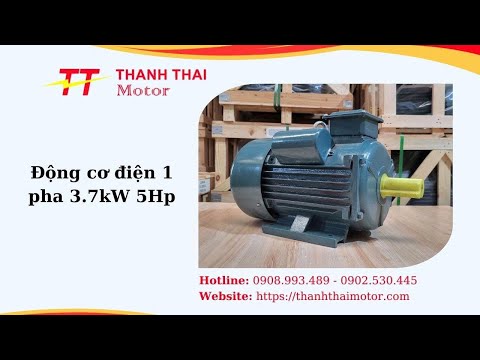

Động cơ điện 1 pha 3.7kW 5Hp

Động cơ điện 1 pha 3.7kW 5Hp là dòng sản phẩm chuyên dùng để chuyển hoá điện năng thành cơ năng, mang lại hiệu suất ổn định và tiết kiệm năng lượng. Với khả năng hoạt động bằng điện dân dụng 220V, động cơ điện 1 pha này phù hợp cho cả các mô hình sản xuất quy mô nhỏ và ứng dụng dân dụng hằng ngày. Cùng Thành Thái Motor tìm hiểu chi tiết về thiết bị đang được nhiều người lựa chọn này nhé!

Động cơ điện 1 pha 3.7kW 5Hp được thiết kế như thế nào?

Động cơ điện (motor điện) này nổi bật với thiết kế đặc trưng gồm hai quả tụ motor, thường được bố trí đối xứng hoặc đặt gần nhau. Kiểu dáng gọn gàng, dễ nhận biết và tối ưu cho không gian lắp đặt là những yếu tố giúp nhận diện dòng motor điện 1 pha 3.7kW 5Hp trên thị trường.

Bên trong động cơ điện 1 pha 3.7kW 5Hp cấu tạo ra sao?

Động cơ điện 1 pha 3.7kW 5Hp được lắp ráp từ các cụm chi tiết cơ khí và điện từ đạt chuẩn, bao gồm:

• Stator: Là bộ phận đứng yên, cấu tạo từ các lá thép kỹ thuật từ tính và hệ thống cuộn dây (cuộn làm việc và cuộn khởi động). Dây quấn là dây đồng nguyên chất, có tiết diện lớn để chịu được dòng điện định mức cao của công suất 3.7kW.
• Rotor: Trục quay lồng sóc đúc nguyên khối, được gia công cân bằng động giúp trục quay êm ái, hạn chế sai lệch ly tâm khi hoạt động ở tốc độ cao.
• Hệ thống tụ điện: Bao gồm tụ khởi động (giúp tạo mô-men vặn xoắn ban đầu) và tụ ngậm (giúp ổn định từ trường khi động cơ đã chạy đều).
• Vỏ bọc: Khung gang đúc dày dặn, bảo vệ các bộ phận bên trong khỏi va đập, bụi bẩn và độ ẩm theo tiêu chuẩn.
• Bạc đạn, ổ bi: Sử dụng ổ bi công nghiệp chịu lực, đặt ở 2 đầu trục để định tâm rotor, giảm ma sát và chống rung lắc.
• Cánh quạt tản nhiệt: Hút không khí từ bên ngoài thổi qua các gân tản nhiệt của vỏ máy, giúp hạ nhiệt độ cuộn dây bên trong.

Động cơ điện 1 pha 3.7kW 5Hp có những loại nào?

Dựa vào tốc độ vòng quay của trục cốt, động cơ 1 pha 3.7kW 5Hp được phân thành 2 dòng phổ biến sau:

Motor 1 pha 3.7kW 5Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Tốc độ vòng quay nhanh, tạo ra lưu lượng và vận tốc lớn nhưng lực kéo tải nặng không bằng dòng 4 cực.

Thông số kỹ thuật:

Ứng dụng:

• Máy bơm nước: Kéo đầu bơm ly tâm để cấp nước nhà cao tầng, bơm tưới tiêu béc phun hoặc bơm xịt rửa áp lực cao.
• Quạt thông gió công nghiệp: Tạo lực hút mạnh cho hệ thống thông gió xưởng gỗ, quạt hút mùi hoặc quạt sục khí hồ thủy sản.
• Máy cơ khí gia công: Chạy máy cưa mâm trượt cưa gỗ, máy cắt gạch ngói, máy mài cần tốc độ vòng tua lớn để mặt cắt mịn.

 Motor 1 pha 3.7kW 5Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ quay tiêu chuẩn, cân bằng giữa lực kéo và vận tốc, hoạt động bền bỉ, sinh ít nhiệt hơn các dòng tua nhanh.

Thông số kỹ thuật:

Ứng dụng:

• Máy nén khí piston: Dùng để kéo các đầu nén khí cỡ trung, nạp khí vào bình tích dung tích từ 120 lít đến 250 lít trong các gara ô tô.
• Máy chế biến nông nghiệp: Lắp cho máy xay xát gạo, máy nghiền bột, máy thái chuối nguyên cây, máy ép viên thức ăn chăn nuôi.Băng tải hàng hóa: Vận hành các hệ thống băng chuyền tải bao bì nông sản, xi măng hoặc gạch ngói tải trọng vừa.
• Máy trộn: Chạy bồn trộn bê tông loại nhỏ hoặc máy khuấy nguyên liệu phân bón.

Động cơ điện 1 pha 3.7kW 5Hp kết hợp được với những hộp giảm tốc nào?

Với kích thước trục 28mm chuẩn công nghiệp, thiết bị này tương thích với nhiều dòng hộp giảm tốc (hộp số giảm tốc):

• Hộp giảm tốc trục vít vỏ gang: Các dòng WPA, WPS, WPX, WPO… dùng size 80 hoặc 100 để đảm bảo khả năng chịu tải.
• Hộp giảm tốc trục vít vỏ nhôm: Hộp số NMRV size 075 hoặc 090, thích hợp với các máy móc cần trọng lượng nhẹ, chống rỉ sét.
• Hộp giảm tốc bánh răng: Các dòng R, S, F loại nhỏ dùng cho băng tải yêu cầu độ mượt và chính xác.
• Các thiết bị truyền động khác:Puly rãnh B, nhông xích cốt 28mm và các loại khớp nối cơ khí.

Hướng dẫn đấu nối động cơ điện 1 pha

Cấp nguồn cho động cơ 1 pha cần thao tác chuẩn xác vì dòng điện khởi động lớn. Bạn có thể xem trước các video động cơ điện để nắm rõ vị trí cọc đấu.

Bước 1: Tháo nắp hộp đấu điện

Dùng tua vít tháo ốc, mở nắp hộp tụ trên thân máy. Bạn có thể xem trước video động cơ điện để nắm rõ vị trí các cọc đấu dây bên trong hộp cực.

Bước 2: Đấu nối nguồn 220V

Xác định 2 cọc cấp nguồn (thường ký hiệu Z1, U1 hoặc theo sơ đồ in trên nắp hộp). Nối 2 dây nguồn (L và N) 220V vào 2 cọc này. Dùng cờ lê siết chặt đai ốc để đảm bảo tiếp xúc điện, tránh sinh nhiệt và đánh lửa.

Bước 3: Vận hành và kiểm tra chiều quay

Đậy nắp hộp điện, bật CB để chạy thử. Nếu trục quay ngược chiều máy tải, ngắt điện và đổi chéo vị trí 2 đầu dây của cuộn chạy (cuộn làm việc).

Bước 4: Xử lý khi mất sơ đồ đấu nối

Nếu sơ đồ trên nắp bị mờ hoặc khó xác định đầu dây, hãy tham khảo các video tổng hợp về cách đo đồng hồ vạn năng và xác định đầu dây để đảm bảo đấu nối đúng kỹ thuật.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Động cơ điện 1 pha 3.7kW 5Hp là giải pháp lý tưởng cho các hệ thống thiết bị dân dụng và sản xuất vừa – nhỏ nhờ công suất mạnh mẽ, hoạt động ổn định và dễ sử dụng. Nếu bạn đang tìm kiếm một sản phẩm bền bỉ, tiết kiệm điện và dễ lắp đặt, đừng bỏ qua motor điện 1 pha 3.7kW 5Hp của Thành Thái Motor.
