Motor bước là một động cơ điện (motor điện) không đồng bộ, chuyển đổi tín hiệu điều khiển số thành chuyển động cơ học rời rạc. Có nhiều cách để phân loại động cơ bước, phổ biến nhất là dựa trên số lượng dây và cấu trúc cuộn dây. Đặc biệt, motor bước 4 dây và motor bước 6 dây là hai loại phổ biến, mỗi loại có những ưu điểm và ứng dụng riêng.

Thông qua bài viết này Thành Thái Motor sẽ cung cấp một cái nhìn tổng quan về hai loại motor này, cùng với hướng dẫn chi tiết về cách xác định dây step motor 4 dây và cách xác định dây step motor 6 dây giúp bạn lựa chọn và sử dụng chúng một cách hiệu quả nhất.

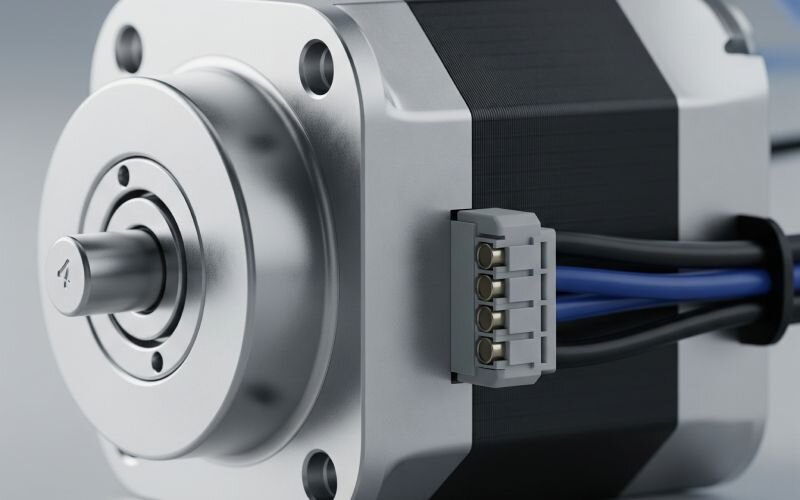

Motor bước 4 dây là một trong những loại motor bước phổ biến nhất, được ưa chuộng nhờ cấu trúc đơn giản, dễ điều khiển và giá thành hợp lý. Motor bước 4 dây thường được sử dụng trong các ứng dụng không đòi hỏi mô-men xoắn quá lớn nhưng yêu cầu độ chính xác cao.

Để hiểu rõ hơn về motor bước 4 dây, chúng ta cần xem xét các thông số kỹ thuật quan trọng sau:

Góc bước (Step Angle): Góc quay tương ứng với mỗi xung điều khiển. Ví dụ, motor có góc bước 1.8 độ sẽ cần 200 xung để hoàn thành một vòng quay.
Điện áp hoạt động: Mức điện áp cần thiết để motor hoạt động ổn định. Thông thường, motor bước 4 dây hoạt động ở điện áp 5V, 12V hoặc 24V.
Điện trở pha: Điện trở của mỗi cuộn dây trong motor. Giá trị này quan trọng để tính toán dòng điện cần thiết cho motor.
Dòng điện định mức: Dòng điện tối đa mà motor có thể chịu đựng mà không bị quá nhiệt.
Mô-men xoắn giữ (Holding Torque): Lực xoắn mà motor có thể giữ khi ở trạng thái dừng.
Mô-men xoắn động (Dynamic Torque): Lực xoắn mà motor có thể tạo ra khi đang quay.
Số bước mỗi vòng (Steps per Revolution): Số lượng bước cần thiết để motor hoàn thành một vòng quay.

Việc xác định chính xác các dây của motor bước 4 dây là rất quan trọng để đảm bảo motor hoạt động đúng cách. Dưới đây là các bước chi tiết để xác định dây:

Bước 1: Xác Định Số Dây

Đầu tiên, hãy kiểm tra số lượng dây của motor. Motor bước 4 dây sẽ có tổng cộng 4 dây nối.

Bước 2: Kiểm Tra Tiếp Điểm

Sử dụng đồng hồ vạn năng ở chế độ đo điện trở (Ohm). Đo điện trở giữa các cặp dây. Hai dây có điện trở thấp (thường vài Ohm đến vài chục Ohm) sẽ thuộc cùng một cuộn dây.

Ví dụ:

Nếu đo giữa dây 1 và dây 2 có điện trở thấp, thì dây 1 và dây 2 thuộc cùng một cuộn dây.
Nếu đo giữa dây 3 và dây 4 có điện trở thấp, thì dây 3 và dây 4 thuộc cùng một cuộn dây.

Bước 3: Sử Dụng Datasheet (Nếu Có)

Nếu có datasheet của motor, hãy tham khảo sơ đồ đấu dây để xác định chính xác chức năng của từng dây. Datasheet thường cung cấp thông tin về màu sắc dây và cách kết nối chúng với bộ điều khiển.

Lưu ý: Nếu không có datasheet, bạn có thể tìm kiếm thông tin trên internet bằng cách nhập mã sản phẩm của motor.

Motor bước 4 dây được sử dụng rộng rãi trong nhiều ứng dụng khác nhau:

Máy in: Điều khiển đầu in và trục lăn giấy.
Máy quét: Điều khiển vị trí của cảm biến quét.
Máy CNC: Điều khiển chuyển động của các trục X, Y, Z.
Robot: Điều khiển các khớp nối và chuyển động của robot.
Thiết bị y tế: Điều khiển các thiết bị chính xác như bơm tiêm điện và máy phân tích.
Hệ thống tự động hóa: Điều khiển các thiết bị trong dây chuyền sản xuất tự động.

Nhờ độ chính xác cao, khả năng điều khiển tốc độ và vị trí tốt, motor bước 4 dây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự kiểm soát chặt chẽ.

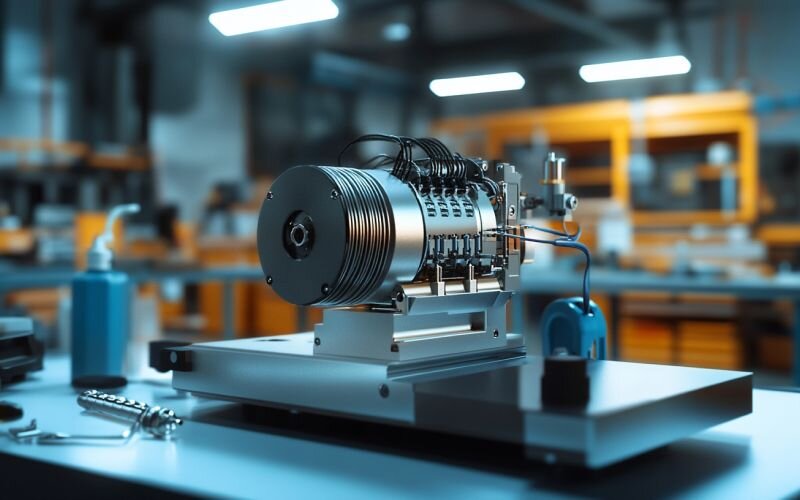

Motor bước 6 dây là một biến thể của motor bước, cung cấp sự linh hoạt cao hơn trong việc điều khiển và kết nối. Với 6 dây nối, loại motor này cho phép người dùng lựa chọn giữa nhiều cấu hình khác nhau để tối ưu hóa hiệu suất và đáp ứng các yêu cầu cụ thể của ứng dụng.

Tương tự như motor bước 4 dây, motor bước 6 dây cũng có các thông số kỹ thuật quan trọng cần xem xét:

Góc bước (Step Angle): Góc quay tương ứng với mỗi xung điều khiển.
Điện áp hoạt động: Mức điện áp cần thiết để motor hoạt động ổn định.
Điện trở pha: Điện trở của mỗi cuộn dây trong motor.
Dòng điện định mức: Dòng điện tối đa mà motor có thể chịu đựng mà không bị quá nhiệt.
Mô-men xoắn giữ (Holding Torque): Lực xoắn mà motor có thể giữ khi ở trạng thái dừng.
Mô-men xoắn động (Dynamic Torque): Lực xoắn mà motor có thể tạo ra khi đang quay.
Số bước mỗi vòng (Steps per Revolution): Số lượng bước cần thiết để motor hoàn thành một vòng quay.
Điểm giữa (Center Tap): Hai dây bổ sung cho phép điều khiển motor ở chế độ unipolar hoặc bipolar.

So sánh với motor 4 dây: Motor bước 6 dây có thêm hai điểm giữa (center tap) trên mỗi cuộn dây, cho phép điều khiển motor ở nhiều chế độ khác nhau, từ đó tối ưu hóa hiệu suất và đáp ứng các yêu cầu cụ thể của ứng dụng.

Việc xác định dây của động cơ bước 6 dây đòi hỏi sự cẩn thận hơn so với motor bước 4 dây do có thêm hai dây. Dưới đây là các bước chi tiết:

Bước 1: Xác Định Số Dây

Đầu tiên, kiểm tra số lượng dây của motor. Motor bước 6 dây sẽ có tổng cộng 6 dây nối.

Bước 2: Kiểm Tra Tiếp Điểm

Sử dụng đồng hồ vạn năng ở chế độ đo điện trở (Ohm). Đo điện trở giữa các cặp dây để xác định các cuộn dây và điểm giữa.

Ví dụ:

Đo giữa các cặp dây cho đến khi tìm thấy ba dây có liên kết với nhau. Hai dây sẽ có điện trở bằng nhau khi đo với dây thứ ba (điểm giữa).
Ví dụ, nếu đo giữa dây 1 và dây 3 có điện trở X, và đo giữa dây 2 và dây 3 cũng có điện trở X, thì dây 3 là điểm giữa của cuộn dây gồm dây 1 và dây 2.

Bước 3: Xác Định Điểm Giữa

Sau khi xác định được các cuộn dây, tìm điểm giữa của mỗi cuộn dây. Điểm giữa là dây có điện trở bằng nhau khi đo với hai đầu còn lại của cuộn dây.

Bước 4: Sử Dụng Datasheet (Nếu Có)

Tương tự như motor bước 4 dây, nếu có datasheet của motor, hãy tham khảo sơ đồ đấu dây để xác định chính xác chức năng của từng dây.

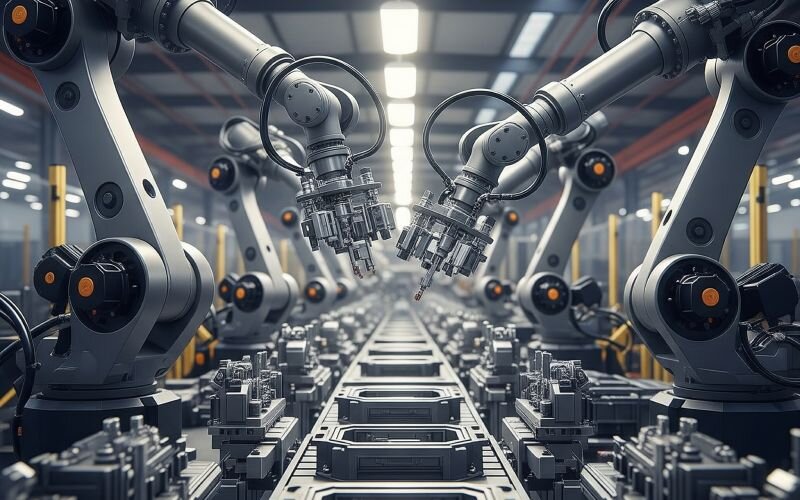

Motor bước 6 dây được sử dụng trong nhiều ứng dụng khác nhau, đặc biệt là những ứng dụng đòi hỏi sự linh hoạt và khả năng tùy chỉnh cao:

Máy CNC: Điều khiển chuyển động của các trục X, Y, Z với độ chính xác cao.
Robot: Điều khiển các khớp nối và chuyển động của robot, đặc biệt là trong các ứng dụng yêu cầu mô-men xoắn lớn.
Hệ thống tự động hóa: Điều khiển các thiết bị trong dây chuyền sản xuất tự động, cho phép tùy chỉnh linh hoạt để đáp ứng các yêu cầu khác nhau.
Thiết bị y tế: Điều khiển các thiết bị chính xác như máy quét MRI và máy X-quang.

Với khả năng điều khiển linh hoạt và hiệu suất cao, motor bước 6 dây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự tùy chỉnh và khả năng đáp ứng cao.

Hiện tại Thành Thái Motor chưa có các dòng motor bước 4 dây và 6 dây, các bạn có thể tham khảo thêm bảng giá động cơ điện tháng 10/2026 được cập nhật mới nhất ngay tại đây.

STT	Sản phẩm	Giá	Thông số
1	Động cơ điện 3 pha 0.18kW 0.25Hp	Từ 800.000₫	3 pha, 0.18kW - 0.25Hp, 220/380V
2	Động cơ điện 3 pha 0.25kW 0.34Hp	Từ 900.000₫	3 pha, 0.25kW - 0.34Hp, 220/380V
3	Động cơ điện 3 pha 0.37kW 0.5Hp	Từ 900.000₫	3 pha, 0.37kW - 0.5Hp, 220/380V
4	Động cơ điện 1 pha 0.18kW 0.25Hp	Từ 1.000.000₫	1 pha, 0.18kW - 0.25Hp, 220V
5	Động cơ điện 3 pha 0.55kW 0.75Hp	Từ 1.000.000₫	3 pha, 0.55kw - 0.75Hp, 220/380V
6	Động cơ điện 1 pha 0.37kW 0.5Hp	Từ 1.100.000₫	1 pha, 0.37kW - 0.5Hp, 220V
7	Động cơ điện 3 pha 0.8kW 1Hp	Từ 1.200.000₫	3 pha, 0.8kW - 1Hp, 220/380V
8	Động cơ điện 3 pha 0.75kW 1Hp	Từ 1.200.000₫	3 pha, 0.75kW - 1Hp, 220/380V
9	Động cơ điện 3 pha 1.1kW 1.5Hp	Từ 1.300.000₫	3 pha, 1.1kW - 1.5Hp, 220/380V
10	Động cơ điện 1 pha 0.75kW 1Hp	Từ 1.500.000₫	1 pha, 0.75kW - 1Hp, 220V
11	Động cơ điện 1 pha 0.55kW 0.75Hp	Từ 1.550.000₫	1 pha, 0.55kW - 0.75Hp, 220V
12	Động cơ điện 3 pha 1.5kW 2Hp	Từ 1.550.000₫	3 pha, 1.5kW - 2Hp, 220/380V
13	Động cơ điện 1 pha 1.1kW 1.5Hp	Từ 1.600.000₫	1 pha, 1.1kW - 1.5Hp, 220V
14	Động cơ điện 1 pha 0.8kW 1Hp	Từ 1.800.000₫	1 pha, 0.8kW - 1Hp, 220V
15	Động cơ điện 3 pha 2.2kW 3Hp	Từ 1.800.000₫	3 pha, 2.2kW - 3Hp, 220/380V
16	Động cơ điện 1 pha 1.5kW 2Hp	Từ 1.900.000₫	1 pha, 1.5kW - 2Hp, 220V
17	Động cơ điện 1 pha 2.2kW 3Hp	Từ 2.200.000₫	1 pha, 2.2kW - 3Hp, 220V
18	Động cơ điện 3 pha 3kW 4Hp	Từ 2.300.000₫	3 pha, 3.0kW - 4Hp

Xem tất cả 100 sản phẩm: Motor điện - động cơ điện

Mua hàng tại Thành Thái Motor bạn sẽ được:

Bảo hành lên đến 24 tháng.
Giao hàng toàn quốc an toàn, đúng hẹn.
Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

Gọi hotline: 0909.539.175
Zalo: 0902.530.445
Zalo OA: Thành Thái Motor
Email: codienthanhthai@gmail.com

Dưới đây là một số câu hỏi thường gặp về motor bước:

Motor bước cung cấp độ chính xác cao, khả năng kiểm soát tốc độ và vị trí tốt, độ tin cậy cao và dễ dàng tích hợp vào các hệ thống điều khiển số. Do đó, chúng là lựa chọn lý tưởng cho nhiều ứng dụng khác nhau.

Để chọn động cơ bước phù hợp, bạn cần xem xét các yếu tố như số lượng bước, góc bước, mô-men xoắn, tốc độ, kích thước, giá thành và độ tin cậy.

Motor bước có thể điều khiển ở tốc độ cao, nhưng cần đảm bảo rằng motor có đủ mô-men xoắn để duy trì độ chính xác ở tốc độ đó.

Bạn có thể sử dụng đồng hồ vạn năng để đo điện trở giữa các cặp dây và xác định các cuộn dây. Nếu có datasheet, hãy tham khảo sơ đồ đấu dây để xác định chính xác chức năng của từng dây.

Motor bước có cấu trúc đơn giản và ít bộ phận chuyển động, do đó ít cần bảo trì. Tuy nhiên, cần đảm bảo rằng motor được vận hành trong điều kiện môi trường phù hợp và không bị quá tải.

Motor bước 4 dây và motor bước 6 dây là hai loại động cơ phổ biến, mỗi loại có những ưu điểm và ứng dụng riêng. Việc hiểu rõ về cấu trúc, thông số kỹ thuật và cách xác định dây của hai loại motor này sẽ giúp bạn lựa chọn và sử dụng chúng một cách hiệu quả nhất.
