Trong thời đại công nghiệp 4.0, khi tự động hóa và điều khiển chính xác ngày càng đóng vai trò then chốt, các loại động cơ bước trở thành “trái tim” vận hành của vô số thiết bị và hệ thống hiện đại. Từ những cỗ máy CNC trong nhà máy sản xuất, máy in 3D, cho đến robot công nghiệp hay thiết bị y tế, động cơ bước đảm bảo từng chuyển động nhỏ đều đạt độ chính xác tuyệt đối.
Bài viết dưới đây của Thành Thái Motor sẽ giúp bạn khám phá chi tiết về các loại động cơ bước phổ biến hiện nay, bao gồm cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế. Cùng tìm hiểu để lựa chọn loại motor điện phù hợp nhất, tối ưu hiệu suất cho hệ thống tự động hóa của bạn.
Các loại động cơ bước phổ biến trên thị trường
Việc phân loại động cơ bước theo cấu tạo và nguyên lý hoạt động giúp bạn nắm bắt rõ ưu nhược điểm của từng dòng, từ đó lựa chọn loại động cơ phù hợp nhất cho nhu cầu sử dụng. Hãy cùng Thành Thái Motor khám phá chi tiết các loại động cơ bước phổ biến hiện nay để hiểu vì sao chúng là “trái tim” của thế giới cơ điện tự động.
Phân loại theo công nghệ Rotor
Động cơ bước nam châm vĩnh cửu (Permanent magnet – PM)
Động cơ bước nam châm vĩnh cửu, hay còn gọi là PM, sử dụng một rotor được làm từ vật liệu nam châm vĩnh cửu. Đây là loại động cơ bước đơn giản và phổ biến, thường thấy trong các ứng dụng cần mô-men xoắn vừa phải.
Cấu tạo: Rotor của động cơ PM là một nam châm vĩnh cửu đa cực, thường là hình trụ hoặc đĩa. Stator chứa các cuộn dây điện từ được sắp xếp xung quanh rotor.
Nguyên lý hoạt động: Khi dòng điện được cấp vào các cuộn dây stato, chúng tạo ra từ trường. Từ trường này sẽ tương tác với nam châm vĩnh cửu của rotor, “kéo” rotor đến vị trí sao cho các cực trái dấu hút nhau. Bằng cách thay đổi trình tự cấp điện cho các cuộn dây, rotor sẽ di chuyển từng bước.
Ưu điểm
Tạo ra mô-men xoắn khá cao ở tốc độ thấp.
Kích thước tương đối nhỏ gọn.
Đơn giản trong cấu tạo và điều khiển hơn so với các loại khác.
Mô-men giữ vị trí (holding torque) tốt ngay cả khi không có dòng điện.
Nhược điểm
Độ phân giải bước (step resolution) thấp, thường là 7.5 độ hoặc 15 độ/bước.
Không thể đạt được tốc độ cao như động cơ từ trở thay đổi.
Giá thành có thể cao hơn loại VR do sử dụng nam châm vĩnh cửu.
Ứng dụng: Động cơ PM được sử dụng trong các thiết bị như máy photocopy, máy fax, ổ đĩa cứng cũ, van điều khiển, và các ứng dụng cần chuyển động góc chính xác nhưng không yêu cầu độ phân giải quá cao. Đây là một trong các loại động cơ bước có chi phí hiệu quả.

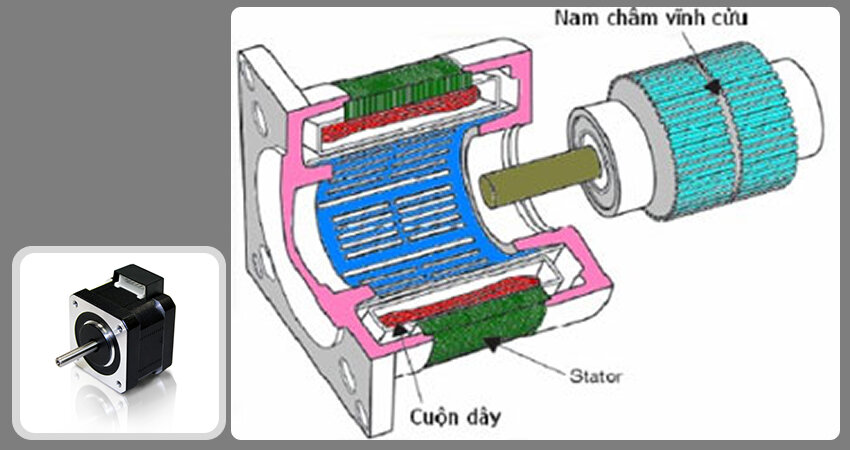

Khái niệm chung về động cơ bước nam châm vĩnh cửu, ứng dụng, nguyên lý hoạt động và ưu nhược điểm
Động cơ bước từ trở thay đổi (Variable reluctance – VR)
Động cơ bước từ trở thay đổi, hay VR, hoạt động dựa trên nguyên lý giảm từ trở trong mạchf từ. Đây là loại động cơ bước đầu tiên được phát triển, nổi bật với khả năng đạt tốc độ cao.
Cấu tạo: Rotor của động cơ VR được làm từ vật liệu từ mềm (non-magnetized), có nhiều răng hoặc rãnh. Stator cũng có các răng và cuộn dây. Khi cuộn dây stato được cấp điện, nó tạo ra từ trường.
Nguyên lý hoạt động: Rotor luôn di chuyển đến vị trí có từ trở thấp nhất, nơi khe hở không khí giữa răng stato và răng rotor là nhỏ nhất. Khi một cuộn dây stato được kích hoạt, rotor sẽ tự căn chỉnh để các răng của nó thẳng hàng với răng của stato được cấp điện. Việc chuyển đổi trình tự cấp điện cho các cuộn dây stato sẽ làm rotor quay từng bước, đặc trưng cho các loại động cơ bước VR.
Ưu điểm
Có thể đạt được tốc độ quay rất cao.
Cấu tạo rotor đơn giản, không có nam châm vĩnh cửu, giúp giảm giá thành sản xuất.
Mô-men quán tính thấp, cho phép tăng tốc và giảm tốc nhanh.
Ít bị ảnh hưởng bởi nhiệt độ cao.
Nhược điểm
Mô-men xoắn thường thấp hơn so với động cơ PM và Hybrid.
Độ ồn và rung động cao hơn ở tốc độ thấp.
Yêu cầu bộ điều khiển phức tạp hơn để đảm bảo mô-men xoắn ổn định.
Không có mô-men giữ vị trí khi không có dòng điện, rotor có thể bị dịch chuyển dễ dàng.
Ứng dụng: Động cơ VR thường được sử dụng trong các ứng dụng cần tốc độ cao và chi phí thấp, như trong một số loại máy in, máy vẽ kỹ thuật số, và các thiết bị tự động hóa đơn giản. Đây là một trong các loại động cơ bước phù hợp cho các dự án ngân sách hạn chế.

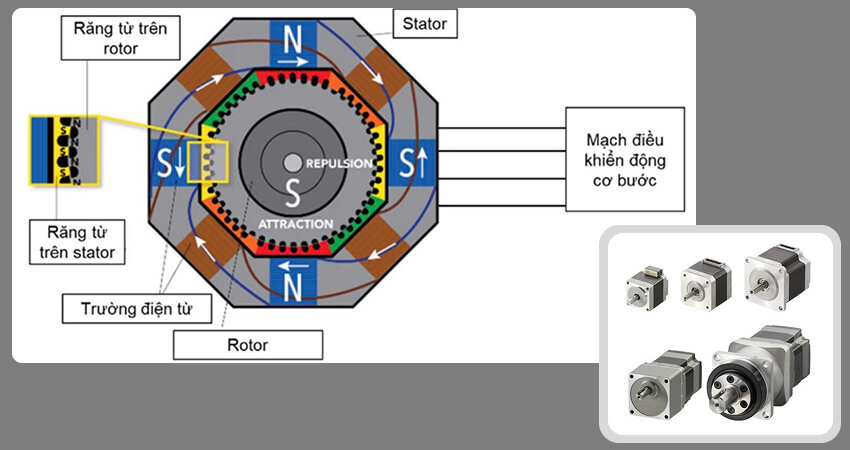

Khái niệm chung về động cơ bước từ trở, ứng dụng, nguyên lý hoạt động và ưu nhược điểm
Động cơ bước lai (Hybrid synchronous – HS)
Động cơ bước lai, hay HS, là sự kết hợp ưu điểm của cả động cơ PM và VR. Đây là loại động cơ bước phổ biến nhất hiện nay, được ứng dụng rộng rãi nhờ hiệu suất vượt trội và độ chính xác cao.
Cấu tạo: Rotor của động cơ lai được cấu tạo từ hai nắp cực có răng, mỗi nắp được gắn vào một cực của nam châm vĩnh cửu. Các răng trên hai nắp cực được lệch pha nhau một nửa bước răng. Stator cũng có nhiều răng và cuộn dây.
Nguyên lý hoạt động: Động cơ lai hoạt động bằng cách kết hợp nguyên lý từ trở thay đổi và nguyên lý nam châm vĩnh cửu. Nam châm vĩnh cửu tạo ra từ trường cơ bản, và việc kích hoạt các cuộn dây stato sẽ tạo ra từ trường bổ sung. Từ trường này định hướng rotor đến vị trí từ trở thấp nhất và căn chỉnh với từ trường của nam châm vĩnh cửu. Điều này tạo nên sự vượt trội của các loại động cơ bước lai.
Ưu điểm
Độ phân giải bước rất cao, thường là 1.8 độ hoặc 0.9 độ/bước (200 hoặc 400 bước/vòng).
Mô-men xoắn lớn, hoạt động ổn định ở cả tốc độ thấp và cao.
Hoạt động êm ái, ít rung động hơn so với VR.
Mô-men giữ vị trí mạnh mẽ khi không có dòng điện.
Được coi là động cơ điện tốt nhất trong phân khúc động cơ bước về hiệu suất tổng thể.
Nhược điểm
Cấu tạo phức tạp hơn, dẫn đến giá thành cao hơn so với PM và VR.
Kích thước lớn hơn một chút cho cùng mô-men xoắn so với PM.
Ứng dụng: Với độ chính xác và mô-men xoắn cao, động cơ lai được sử dụng rộng rãi trong máy CNC, máy in 3D, robot công nghiệp, thiết bị y tế, thiết bị quang học, và các hệ thống tự động hóa đòi hỏi độ chính xác cao.

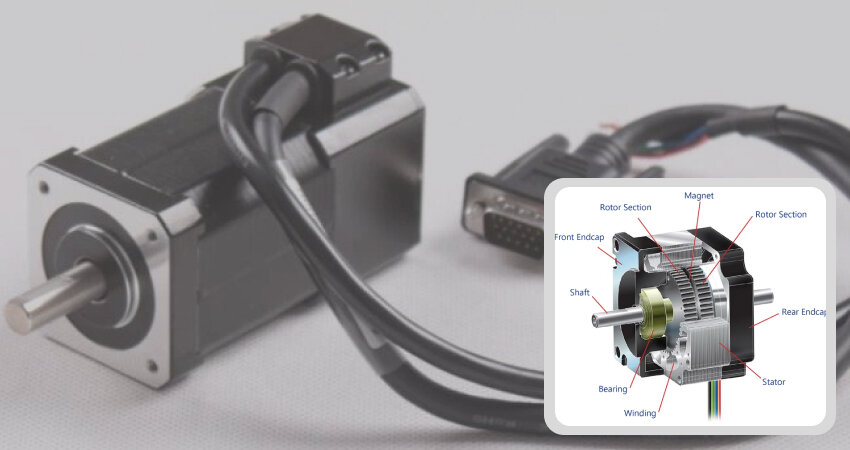

Khái niệm chung về động cơ bước lai, ứng dụng, nguyên lý hoạt động và ưu nhược điểm
Phân loại theo cực
Bên cạnh việc phân loại theo cấu tạo rotor, các loại động cơ bước cũng có thể được phân loại dựa trên cách kết nối và điều khiển cuộn dây. Điều này giúp trả lời câu hỏi có mấy loại động cơ bước khi xét về phương diện điều khiển. Cách phân loại này ảnh hưởng trực tiếp đến yêu cầu về mạch điều khiển và hiệu suất mô-men xoắn. Hiểu rõ sự khác biệt là quan trọng khi lựa chọn các loại động cơ bước.

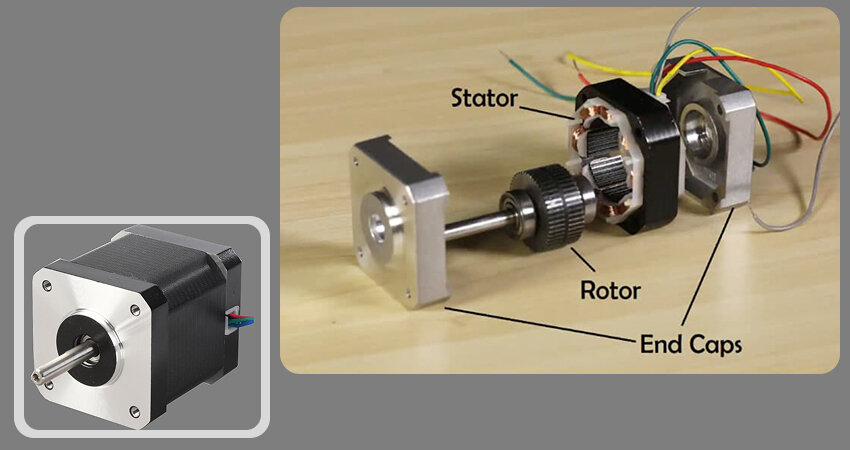

Động cơ bước đơn cực là loại động cơ có cấu tạo cuộn dây đặc biệt, cho phép điều khiển dễ dàng bằng cách chỉ cấp điện một chiều cho các cuộn dây.
Mô tả: Mỗi cuộn dây của động cơ bước đơn cực có một điểm trung tâm (tap) được nối ra ngoài. Điều này tạo thành hai nửa cuộn dây độc lập. Để thay đổi cực từ của một pha, người ta chỉ cần cấp dòng điện vào một trong hai nửa cuộn dây, trong khi nửa còn lại không được cấp điện. Đây là đặc điểm của loại động cơ bước này.
Ưu điểm
Mạch điều khiển đơn giản, chỉ cần các transistor chuyển mạch cơ bản.
Không yêu cầu mạch cầu H để đảo chiều dòng điện.
Nhược điểm
Tại một thời điểm, chỉ một nửa cuộn dây được sử dụng để tạo từ trường, dẫn đến mô-men xoắn thấp hơn so với động cơ lưỡng cực cùng kích thước.
Hiệu suất sử dụng năng lượng không tối ưu.
Ứng dụng: Thường được sử dụng trong các ứng dụng chi phí thấp, không yêu cầu mô-men xoắn quá cao hoặc độ chính xác tuyệt đối, như trong một số thiết bị văn phòng hoặc đồ chơi robot. Đây là một trong các loại động cơ bước đơn giản để điều khiển.Khái niệm chung về động cơ bước đơn cực, cấu tạo, ứng dụng và ưu điểm nổi bật
Động cơ bước lưỡng cực là loại động cơ có hai cuộn dây chính, yêu cầu dòng điện phải được đảo chiều để thay đổi cực từ, từ đó tạo ra mô-men xoắn cao hơn.
Mô tả: Động cơ bước lưỡng cực chỉ có hai cuộn dây độc lập (hoặc hai cặp cuộn dây trong trường hợp động cơ 4 pha). Để di chuyển rotor, dòng điện trong mỗi cuộn dây phải được đảo chiều liên tục. Điều này giúp nó đạt được mô-men xoắn cao hơn so với các loại động cơ bước đơn cực.
Ưu điểm
Mô-men xoắn cao hơn đáng kể so với động cơ đơn cực cùng kích thước, do toàn bộ cuộn dây được sử dụng để tạo từ trường.
Hoạt động hiệu quả và êm ái hơn.
Độ chính xác cao.
Nhược điểm
Yêu cầu mạch điều khiển phức tạp hơn, thường là mạch cầu H, để có thể đảo chiều dòng điện qua cuộn dây.
Chi phí của bộ điều khiển có thể cao hơn.
Ứng dụng: Động cơ bước lưỡng cực là lựa chọn hàng đầu cho các ứng dụng đòi hỏi mô-men xoắn và độ chính xác cao như máy CNC, máy in 3D chuyên nghiệp, robot công nghiệp, hệ thống định vị chính xác và các thiết bị tự động hóa tiên tiến. Các loại động cơ bước này rất linh hoạt.

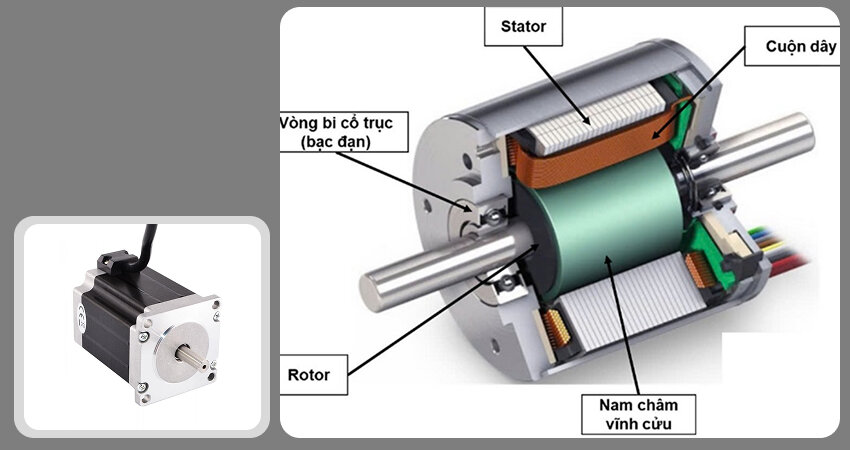

Khái niệm chung về động cơ bước lưỡng cực, cấu tạo, ứng dụng và ưu điểm nổi bật
Phân loại theo pha
Động cơ bước 2 pha: Đây là loại thông dụng nhất trên thị trường, đặc trưng bởi hai cuộn dây độc lập (hoặc hai cặp cuộn dây). Chúng cung cấp sự cân bằng tuyệt vời giữa độ phân giải (thường là 1.8°/bước) và chi phí điều khiển.
Động cơ bước 3 pha: Loại này sử dụng ba cuộn dây và mang lại mô-men xoắn cao hơn so với động cơ 2 pha cùng kích thước, đồng thời có thể đạt được độ phân giải góc tốt hơn (thường là 1.2°/bước). Tuy nhiên, chúng đòi hỏi driver phức tạp và đắt tiền hơn.
Động cơ bước 5 pha: Đây là loại động cơ có độ chính xác cao nhất trong các ứng dụng công nghiệp, với năm cuộn dây cung cấp độ phân giải cực kỳ mịn (0.72°/bước). Chúng được sử dụng trong các hệ thống yêu cầu định vị siêu chính xác như máy CNC hoặc kính hiển vi tự động.
Bảng so sánh các loại động cơ bước chính
Để có cái nhìn tổng quan về sự khác biệt giữa các loại động cơ bước chính, bảng dưới đây sẽ tóm tắt các đặc điểm quan trọng nhất của chúng. Việc so sánh này giúp dễ dàng chọn lựa các loại động cơ bước phù hợp.
Đặc điểm
Động cơ PM (Nam châm vĩnh cửu)
Động cơ VR (Từ trở thay đổi)
Động cơ Hybrid (Lai)
Cấu tạo rotor
Nam châm vĩnh cửu
Răng từ mềm, không nam châm
Nam châm vĩnh cửu có răng
Nguyên lý hoạt động
Tương tác từ trường giữa stato và nam châm rotor
Giảm từ trở (rotor tìm vị trí từ trở thấp nhất)
Kết hợp cả hai: Tương tác từ trường và giảm từ trở
Mô-men xoắn
Trung bình đến khá cao
Thấp
Cao nhất
Độ phân giải bước
Thấp (7.5° – 15°)
Trung bình (1.8° – 15°)
Cao nhất (0.9° – 1.8°)
Tốc độ
Trung bình
Cao
Trung bình đến cao
Độ ồn & Rung
Trung bình
Cao
Thấp
Mô-men giữ vị trí (Không điện)
Có
Không
Có (mạnh)
Độ phức tạp điều khiển
Thấp
Trung bình
Trung bình
Giá thành
Trung bình
Thấp nhất
Cao nhất
Ứng dụng tiêu biểu
Máy photocopy, van điều khiển
Một số máy in cũ, thiết bị đơn giản
Máy CNC, máy in 3D, robot, thiết bị y tế
Lựa chọn động cơ bước phù hợp cho nhu cầu của bạn
Việc chọn đúng loại động cơ bước là yếu tố then chốt quyết định hiệu suất và chi phí của hệ thống. Thành Thái Motor sẽ giúp bạn xem xét các yếu tố quan trọng khi mua motor điện để lựa chọn các loại động cơ bước tối ưu.
Mô-men xoắn yêu cầu: Đây là yếu tố quan trọng nhất. Xác định lực cần thiết để di chuyển tải trọng của bạn. Nếu cần mô-men xoắn cao, động cơ lai (Hybrid) hoặc lưỡng cực sẽ là lựa chọn tốt. Bạn có thể tham khảo motor điện tốt nhất tại Thành Thái Motor, nơi cung cấp đa dạng các loại động cơ bước.
Độ phân giải bước: Nếu ứng dụng yêu cầu độ chính xác vị trí cực cao (ví dụ: máy in 3D chi tiết, quang học), hãy chọn động cơ có bước góc nhỏ (như 0.9° hoặc sử dụng microstepping). Động cơ lai thường có độ phân giải cao nhất trong số các loại động cơ bước.
Tốc độ hoạt động: Một số ứng dụng cần tốc độ cao (ví dụ: máy in tốc độ cao). Động cơ VR có thể đạt tốc độ cao hơn, nhưng động cơ lai cân bằng tốt giữa mô-men xoắn và tốc độ. Hiệu suất tốc độ của các loại động cơ bước cần được đánh giá kỹ.
Môi trường hoạt động: Xem xét nhiệt độ, độ ẩm và bụi bẩn. Đảm bảo động cơ có chỉ số bảo vệ (IP rating) phù hợp. Động cơ điện nhập khẩu thường có tiêu chuẩn cao, phù hợp cho các loại động cơ bước công nghiệp.
Chi phí: Động cơ VR thường có giá rẻ nhất, tiếp theo là PM, và động cơ lai là đắt nhất. Cân bằng giữa hiệu suất và ngân sách là cần thiết khi lựa chọn các loại động cơ bước. Thành Thái Motor cung cấp động cơ điện giá rẻ mà vẫn đảm bảo chất lượng.
Loại điều khiển: Nếu bạn muốn mạch điều khiển đơn giản, động cơ đơn cực có thể phù hợp. Tuy nhiên, để tối ưu hiệu suất, động cơ lưỡng cực với mạch cầu H là lựa chọn tốt hơn. Đây là một khía cạnh quan trọng khi tìm hiểu các loại động cơ bước.
Bảng giá động cơ bước mới nhất tháng 10/2026 tại Thành Thái Motor
Dưới đây là bảng báo giá động cơ bước mới nhất tháng 10/2026 tại Thành Thái Motor, được cập nhật chi tiết theo từng sản phẩm để khách hàng dễ dàng tham khảo và lựa chọn.
Động cơ bước là gì và vì sao nó được ưa chuộng trong công nghiệp?
Động cơ bước (Stepper Motor) là loại motor điện đặc biệt có khả năng di chuyển theo từng “bước” nhỏ chính xác. Mỗi xung điện tương ứng với một góc quay cụ thể của trục motor. Chính độ chính xác cao, khả năng giữ vị trí tốt và dễ điều khiển khiến động cơ bước trở thành “trái tim” của các hệ thống tự động hóa – từ robot, máy CNC đến máy in 3D.
Nên chọn loại động cơ bước nào để đạt hiệu suất cao nhất?
Nếu bạn cần độ chính xác và mô-men xoắn cao, hãy chọn động cơ bước lai (Hybrid) – loại được sử dụng phổ biến nhất trong máy CNC, máy in 3D và robot công nghiệp. Nếu ưu tiên tốc độ và chi phí thấp, động cơ từ trở thay đổi (VR) là lựa chọn phù hợp. Còn nếu muốn thiết kế gọn nhẹ và đơn giản, động cơ PM sẽ đáp ứng tốt.
Động cơ bước có cần bộ điều khiển riêng không?
Có. Động cơ bước cần driver (bộ điều khiển) để tạo các xung điện điều khiển thứ tự cấp điện cho cuộn dây. Nhờ đó, rotor quay chính xác theo từng bước. Thành Thái Motor có thể tư vấn bộ điều khiển động cơ bước tương thích cho từng loại motor điện, giúp bạn dễ dàng thiết kế hệ thống hoàn chỉnh.
Làm sao để chọn đúng công suất và mô-men xoắn của động cơ bước?
Hãy xác định tải trọng, tốc độ mong muốn và độ chính xác cần thiết. Nếu tải nặng hoặc cần mô-men xoắn cao, hãy ưu tiên các loại động cơ bước lai công suất lớn. Thành Thái Motor cung cấp bảng tra công suất motor điện chi tiết, giúp bạn dễ dàng chọn đúng loại motor điện và động cơ bước phù hợp cho từng ứng dụng.
Làm thế nào để tăng độ mượt và giảm rung khi dùng động cơ bước?
Rung là hiện tượng phổ biến ở động cơ bước, đặc biệt ở tốc độ thấp. Để khắc phục, bạn có thể:
Sử dụng bộ điều khiển microstepping để chia nhỏ góc bước, giúp chuyển động mượt hơn.
Dùng đệm giảm chấn hoặc hộp giảm tốc để triệt tiêu dao động.
Chọn động cơ bước lai (Hybrid), vốn hoạt động êm hơn các loại khác.
Thành Thái Motor có thể cung cấp trọn bộ motor – driver – hộp giảm tốc, tối ưu hiệu năng vận hành cho bạn.
Kết luận
Có thể thấy, các loại động cơ bước như PM, VR hay Hybrid đều có những đặc tính và ưu điểm riêng, phù hợp với từng nhu cầu ứng dụng khác nhau trong lĩnh vực tự động hóa và sản xuất công nghiệp. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và khả năng điều khiển của từng loại giúp kỹ sư, doanh nghiệp hay người dùng lựa chọn giải pháp tối ưu về hiệu suất, chi phí và độ chính xác.
