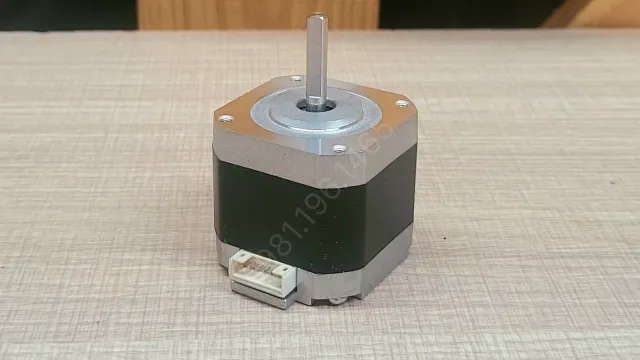

Động cơ bước 1.8Nm

Động cơ bước 1.8Nm thuộc dòng động cơ điện (motor điện) đặc biệt, chuẩn mặt bích NEMA 23 (57x57mm), với chức năng biến đổi các xung điện rời rạc thành chuyển động quay với góc bước cố định, được chế tạo từ vật liệu chịu nhiệt, trục thép tôi cứng và vỏ hợp kim sơn tĩnh điện. Động cơ bước (motor bước) thường được sử dụng trong các hệ thống yêu cầu độ chính xác vị trí cao, momen xoắn lớn như máy CNC mini, máy in 3D khổ lớn, máy khắc laser, dây chuyền tự động hóa, máy đóng gói, robot công nghiệp nhẹ, thiết bị y tế.

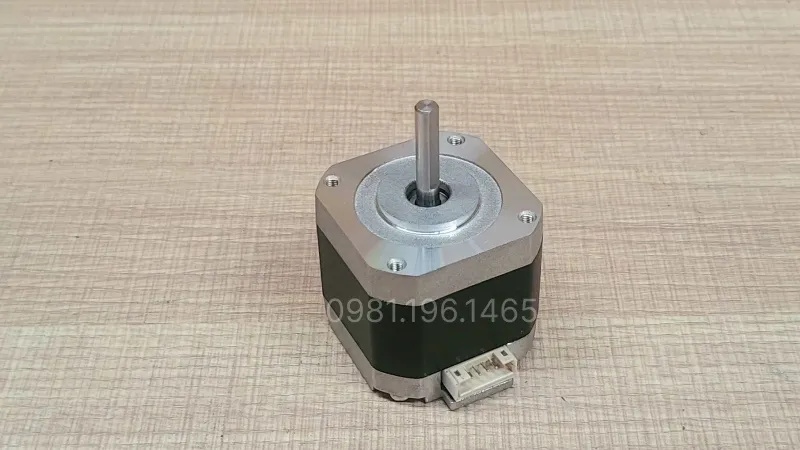

Thiết kế tổng quan động cơ bước 1.8Nm

Động cơ bước 1.8Nm có thân động cơ là khối hình hộp vuông kích thước chuẩn NEMA 23 (Size 57), vỏ ngoài làm từ hợp kim nhôm đúc sơn tĩnh điện màu đen hoặc mạ kẽm chống gỉ. Trục động cơ đường kính 6.35mm hoặc 8mm được gia công vát phẳng hoặc rãnh cavet, giúp tăng độ bám khi lắp puly/khớp nối. Phía đuôi motor tích hợp cụm dây dẫn 4 lõi (hoặc 6 lõi/8 lõi) được bọc cách điện kỹ lưỡng.

Cấu tạo động cơ bước 1.8Nm

Để đảm bảo độ phân giải bước chính xác và tuổi thọ lâu dài, động cơ bước 1.8Nm được cấu thành từ các vật liệu từ tính cao cấp, chia thành hai phần chính tĩnh và động:

• Stator (Phần tĩnh): Được ghép từ các lá thép kỹ thuật điện silic mỏng nhằm giảm dòng foucault gây nóng máy. Các cực từ được quấn bằng 100% dây đồng chịu nhiệt, bố trí khoa học để tạo ra từ trường quay mạnh mẽ.
• Rotor (Phần động): Sử dụng nam châm vĩnh cửu với thiết kế xẻ rãnh răng cưa tinh xảo (thường là 50 răng). Cấu trúc này giúp rotor tương tác chính xác với từ trường của stator, tạo ra chuyển động bước dứt khoát.
• Hệ thống bạc đạn (Vòng bi): Trang bị vòng bi rãnh sâu chất lượng cao ở hai đầu trục, giúp giảm ma sát quay, chịu được tải trọng hướng tâm và tăng độ êm ái khi vận hành.
• Mặt bích: Đúc từ nhôm hợp kim cứng, gia công lỗ bắt vít chuẩn xác theo kích thước 57mm x 57mm, giúp dễ dàng gá đặt lên khung máy.

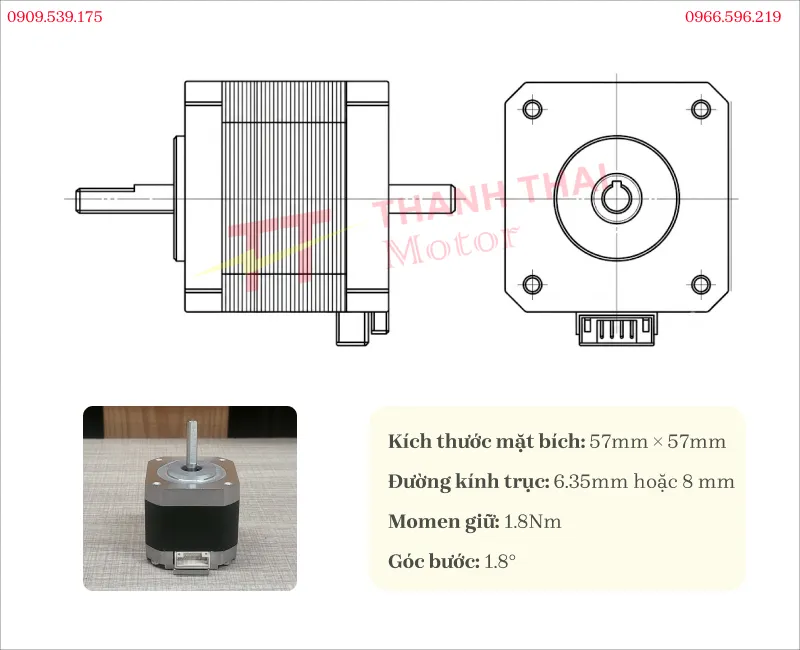

Thông số kỹ thuật stepper motor 1.8Nm

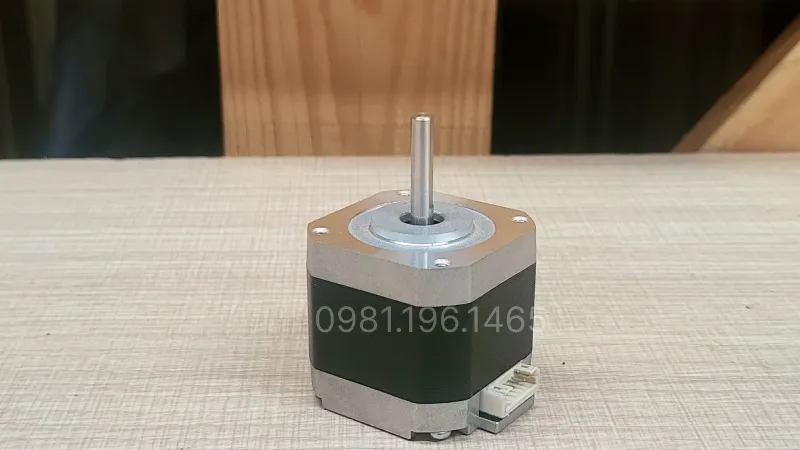

Ứng dụng động cơ bước 1.8Nm

Động cơ bước 1.8Nm là dòng động cơ bước 2 pha, 4 dây với lực kéo 1.8Nm đã lấp đầy khoảng trống giữa dòng NEMA 17 (quá yếu) và NEMA 34 (quá lớn) trở thành tiêu chuẩn và phù hợp cho nhiều ứng dụng:

• Máy CNC mini và router gỗ: Dẫn động trục X, Y, Z cho các máy điêu khắc gỗ, cắt mica quảng cáo, đảm bảo đường cắt mịn và chính xác từng milimet.
• Máy in 3D khổ lớn: Dùng cho trục Z hoặc cơ cấu đùn nhựa cần lực đẩy khỏe hơn để tránh tắc nghẽn vật liệu in.
• Hệ thống dán nhãn và đóng gói: Kiểm soát vị trí nhãn dán chính xác trên chai lọ hoặc kéo màng bao bì với tốc độ cao và dừng đúng điểm.
• Cánh tay robot và bàn xoay: Ứng dụng trong các khớp xoay của robot gắp thả hoặc bàn xoay chia độ, nơi cần độ chính xác lặp lại cao.

Động cơ bước 1.8Nm được tối ưu về độ chính xác, độ bền và giá trị sử dụng trong hệ thống tự động hóa với nhiều ưu điểm nổi bật: Kích thước chuẩn NEMA 23 dễ dàng thay thế, lắp đặt. Tuổi thọ sản phẩm cao do không sử dụng chổi than, giảm thiểu chi phí bảo trì bảo dưỡng cho doanh nghiệp.

Ngoài nội dung bài viết, bạn có thể tham khảo video động cơ bước và video tổng hợp để xem trực tiếp từng sản phẩm, hiểu rõ cấu tạo và lựa chọn đúng model theo nhu cầu sử dụng.
