Động cơ bước size 57

Động cơ bước size 57 là dòng động cơ điện (motor điện) có khả năng chuyển đổi tín hiệu xung rời rạc thành chuyển động quay theo từng góc cố định. Sản phẩm được thiết kế theo tiêu chuẩn NEMA 23 (57 x 57 mm), chế tạo từ vật liệu chịu nhiệt cao, trục thép tôi cứng và vỏ hợp kim phủ sơn tĩnh điện, đảm bảo độ bền và độ ổn định khi vận hành lâu dài.

Dòng động cơ bước (motor bước) này được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác vị trí cao và mô-men xoắn lớn, tiêu biểu như máy CNC mini, máy in 3D khổ lớn, máy khắc laser, dây chuyền tự động hóa, máy đóng gói, robot công nghiệp và thiết bị y sinh.

Thiết kế tổng quan động cơ bước size 57

Động cơ bước size 57 có hình dạng khối vuông chuẩn size 57, kết cấu chắc chắn, phù hợp lắp đặt trong nhiều không gian máy khác nhau. Thân vỏ được đúc từ hợp kim nhôm chất lượng cao, xử lý bề mặt sơn tĩnh điện hoặc mạ chống ăn mòn, giúp tăng khả năng tản nhiệt và bảo vệ linh kiện bên trong.

Trục động cơ có đường kính 6.35 mm hoặc 8 mm, được gia công vát phẳng hoặc rãnh then, đảm bảo độ bám chắc khi lắp puly, khớp nối hoặc vitme. Phần đuôi động cơ bố trí dây dẫn nhiều lõi (4, 6 hoặc 8 dây) với lớp cách điện dày, giúp kết nối an toàn với driver điều khiển.

Cấu tạo chi tiết động cơ bước size 57

Để đạt được độ chính xác cao và tuổi thọ vận hành lâu dài, động cơ bước size 57 được cấu thành từ các bộ phận chính sau:

• Stator (phần tĩnh): Stator được ghép từ các lá thép kỹ thuật điện silic mỏng, có tác dụng hạn chế tổn hao dòng điện xoáy và giảm nhiệt phát sinh. Các cực từ được quấn dây đồng nguyên chất chịu nhiệt, sắp xếp tối ưu nhằm tạo ra từ trường mạnh và ổn định khi cấp xung điều khiển.
• Rotor (phần quay): Rotor sử dụng nam châm vĩnh cửu kết hợp cấu trúc răng từ chính xác cao (thường khoảng 50 răng). Thiết kế này giúp rotor bám sát từ trường stator, tạo chuyển động quay theo từng bước rõ ràng, giảm rung và tăng độ lặp lại vị trí.
• Hệ thống vòng bi: Hai đầu trục được trang bị vòng bi rãnh sâu chất lượng cao, giúp giảm ma sát, chịu tải tốt và duy trì độ êm khi động cơ hoạt động liên tục.
• Mặt bích lắp đặt: Mặt bích được gia công từ hợp kim nhôm cứng, khoan lỗ đúng chuẩn NEMA 23, thuận tiện cho việc gá lắp lên khung máy hoặc thay thế các motor cùng kích thước.

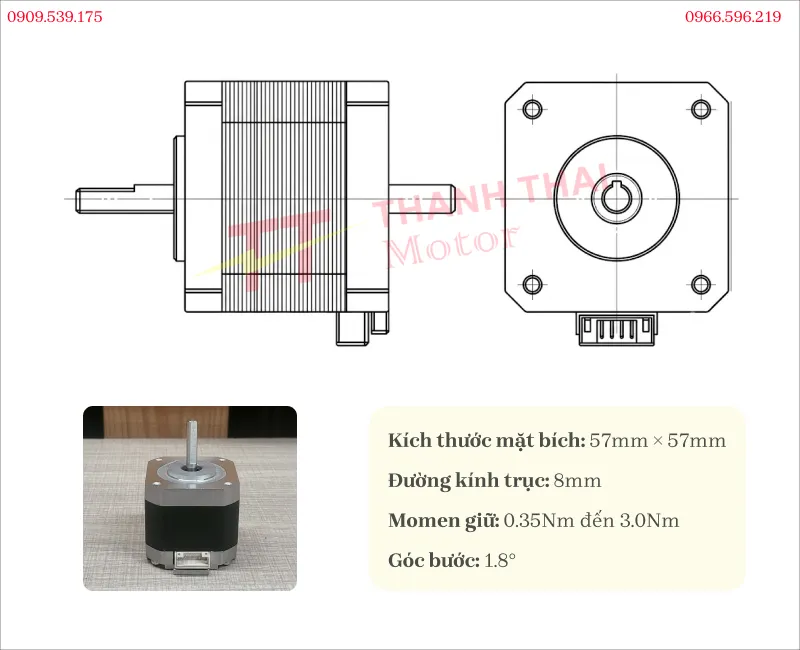

Thông số kỹ thuật stepper motor size 57

Ứng dụng thực kế động cơ bước size 57

Với cấu hình động cơ bước 2 pha, 4 dây, mô-men xoắn cao, sản phẩm là lựa chọn cân bằng giữa kích thước và sức mạnh, phù hợp cho nhiều ứng dụng thực tế:

• Máy CNC mini và router quảng cáo: điều khiển trục X, Y, Z với độ chính xác cao, đảm bảo đường cắt mịn và ổn định.
• Máy in 3D khổ lớn: sử dụng cho trục Z hoặc bộ đùn vật liệu, yêu cầu lực đẩy lớn và chuyển động chính xác.
• Hệ thống dán nhãn, đóng gói tự động: kiểm soát vị trí dừng và tốc độ kéo màng, nhãn một cách chính xác.
• Robot công nghiệp nhẹ và bàn xoay chia độ: đảm bảo độ lặp lại cao trong các khớp xoay và cơ cấu định vị.

Động cơ bước size 57 (NEMA 23) là một giải pháp truyền động cơ điện xuất sắc, mang lại sự cân bằng hoàn hảo giữa kích thước nhỏ gọn và sức mạnh cơ khí. Với kết cấu vật liệu cao cấp, khả năng sinh mô-men xoắn lớn ở tốc độ thấp, cùng độ chính xác vị trí cao qua góc bước 1.8° mà không cần phản hồi vòng kín, dòng động cơ này đáp ứng trọn vẹn các yêu cầu kỹ thuật khắt khe.

Để lựa chọn đúng dòng động cơ bước phù hợp với nhu cầu sử dụng, hãy tham khảo video động cơ bước và video tổng hợp của Thành Thái Motor để xem chi tiết thông số kỹ thuật, thiết kế ngoại quan và đặc điểm của từng model.
