Động cơ bước 12Nm

Động cơ bước 12Nm là sản phẩm thuộc dòng động cơ điện (motor điện) có khả năng chuyển đổi tín hiệu điều khiển thành chuyển động quay theo từng góc bước cố định. Động cơ thường được thiết kế theo chuẩn size 86 (NEMA 34), dễ dàng tích hợp vào các hệ thống cơ khí công nghiệp hiện có.

Nhờ cấu trúc nam châm vĩnh cửu kết hợp răng từ chính xác cao, động cơ bước (motor bước) tạo ra mô-men lớn ngay từ tốc độ thấp, đảm bảo khả năng giữ trục chắc chắn khi dừng.

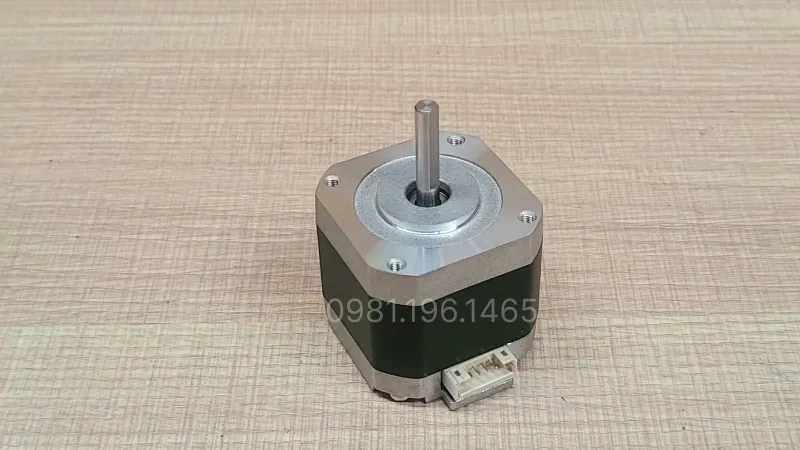

Thiết kế tổng quan động cơ bước 12Nm

Động cơ bước 12Nm có thân vỏ dạng khối vuông chắc chắn, chế tạo từ hợp kim nhôm đúc dày, xử lý bề mặt chống ăn mòn và tối ưu khả năng tản nhiệt. Kết cấu này giúp động cơ vận hành ổn định trong môi trường làm việc liên tục và tải nặng.

Trục động cơ có đường kính lớn, được tôi cứng và gia công rãnh then hoặc mặt phẳng, phù hợp khi lắp ghép với hộp giảm tốc, puly, bánh răng hoặc vitme bi cỡ lớn. Phần dây dẫn được bọc cách điện chất lượng cao, đảm bảo kết nối an toàn với driver động cơ bước công suất lớn.

Cấu tạo chi tiết động cơ bước 12Nm

Động cơ bước 12Nm được cấu thành từ các bộ phận chính, đảm bảo hiệu suất và độ bền lâu dài:

• Stator (phần tĩnh): Stator sử dụng các lá thép kỹ thuật điện ghép lớp nhằm giảm tổn hao do dòng điện xoáy. Cuộn dây quấn bằng dây đồng nguyên chất chịu nhiệt, giúp tạo từ trường mạnh và ổn định khi cấp xung điều khiển.
• Rotor (phần quay): Rotor là sự kết hợp giữa nam châm vĩnh cửu và hệ thống răng từ gia công chính xác, cho phép động cơ đạt mô-men xoắn lớn và chuyển động bước dứt khoát, giảm rung và tăng độ chính xác định vị.
• Trục và vòng bi: Trục thép tôi cứng kết hợp với vòng bi rãnh sâu chất lượng cao ở hai đầu, giúp động cơ chịu được tải trọng lớn và vận hành êm trong thời gian dài.
• Mặt bích lắp đặt: Mặt bích được gia công đúng chuẩn size 86, đảm bảo độ đồng tâm cao và thuận tiện khi lắp đặt hoặc thay thế trong hệ thống.

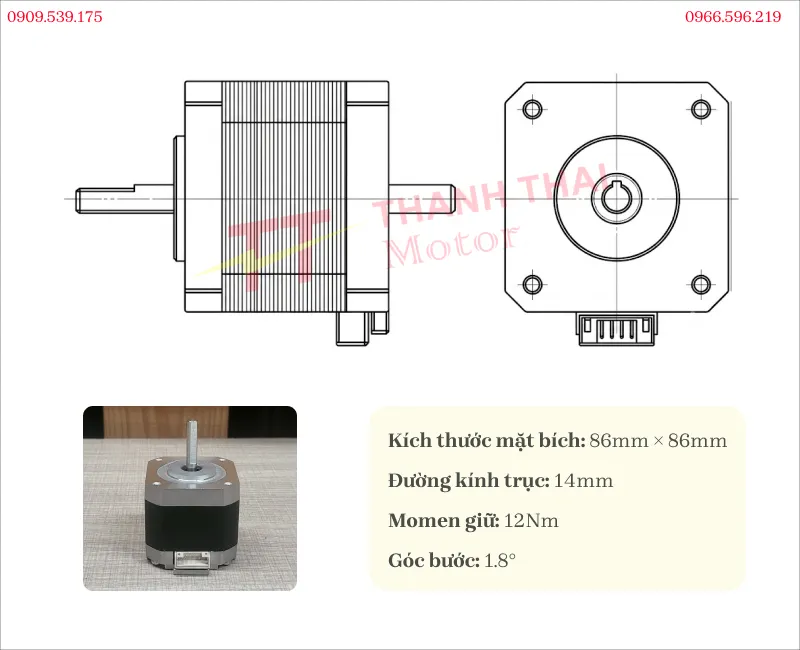

Thông số kỹ thuật stepper motor 12Nm

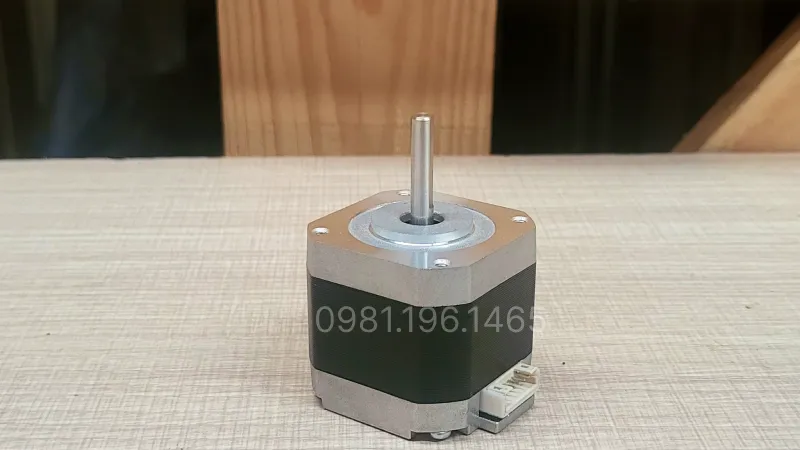

Ứng dụng thực tế của động cơ bước 12Nm

Nhờ mô-men xoắn lớn và độ ổn định cao, động cơ bước 12Nm được ứng dụng rộng rãi trong:

• Máy CNC công nghiệp, router gỗ khổ lớn
• Trục Z và bàn nâng chịu tải nặng
• Bàn trượt tuyến tính và bàn xoay tải lớn
• Robot công nghiệp và cơ cấu gắp thả tải trọng cao
• Dây chuyền sản xuất tự động, máy ép, máy đóng gói công suất lớn

Động cơ bước 12Nm mang lại nhiều lợi thế cho hệ thống tự động hóa với độ chính xác định vị cao, không cần cảm biến hồi tiếp phức tạp, kết cấu bền bỉ, hoạt động ổn định trong môi trường công nghiệp.

Nếu bạn cần thêm hình ảnh thực tế trước khi quyết định, hãy khám phá video động cơ bước và video tổng hợp để xem ngoại quan, cấu tạo và các thông số kỹ thuật của từng sản phẩm.
