Mạch cầu H điều khiển động cơ bước là một mạch điện tử cơ bản cho phép đảo chiều dòng điện qua các cuộn dây của motor, từ đó điều khiển chính xác chiều quay và vị trí của trục. Đây là giải pháp cốt lõi để vận hành động cơ bước lưỡng cực trong nhiều ứng dụng tự động hóa.

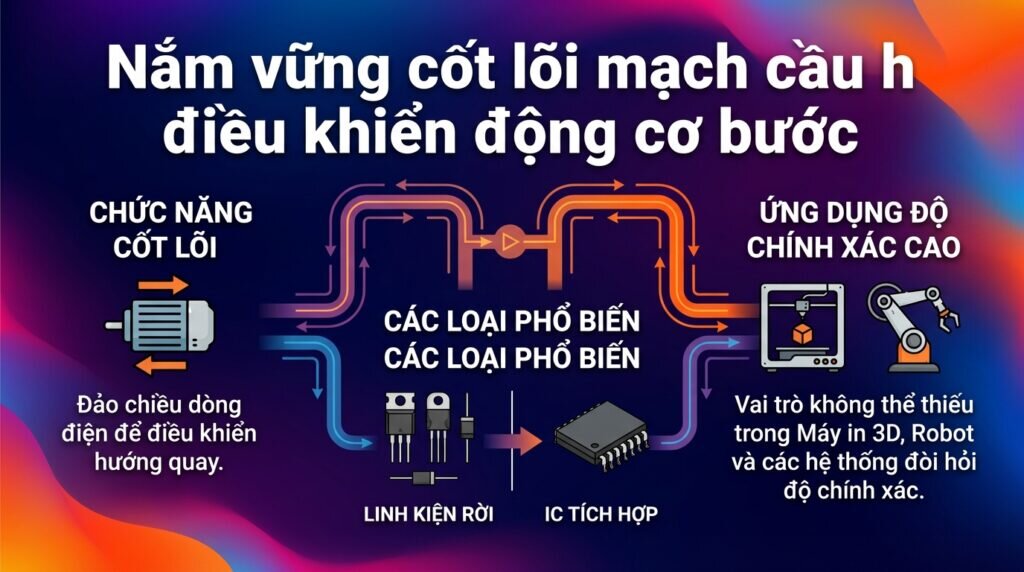

Những điểm chính cần nắm về mạch cầu H cho động cơ bước:
Chức năng cốt lõi: Mạch cầu H cho phép đảo ngược cực tính nguồn cấp cho tải, cụ thể là các cuộn dây của động cơ bước.
Điều khiển cơ bản: Bằng cách cấp tín hiệu logic vào các chân điều khiển, bạn có thể kiểm soát chiều quay và thứ tự cấp điện cho các pha.
Các loại phổ biến: Mạch có thể được xây dựng từ linh kiện rời (transistor, MOSFET) hoặc sử dụng các IC tích hợp như L298N, A4988, DRV8825.
Ứng dụng thực tế: Không thể thiếu trong máy in 3D, máy CNC mini, robot và các hệ thống đòi hỏi sự chính xác về vị trí.

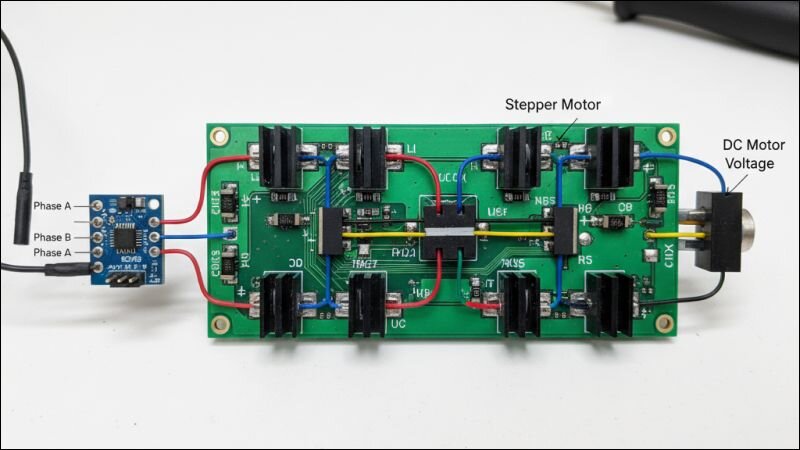

Sơ đồ mạch cầu H điều khiển chiều quay động cơ linh hoạt
Nắm vững những nguyên tắc này là bước đầu tiên để bạn có thể tự tin thiết kế và vận hành hệ thống sử dụng motor bước. Hãy cùng Thành Thái Motor đi sâu vào chi tiết từng phần nhé.

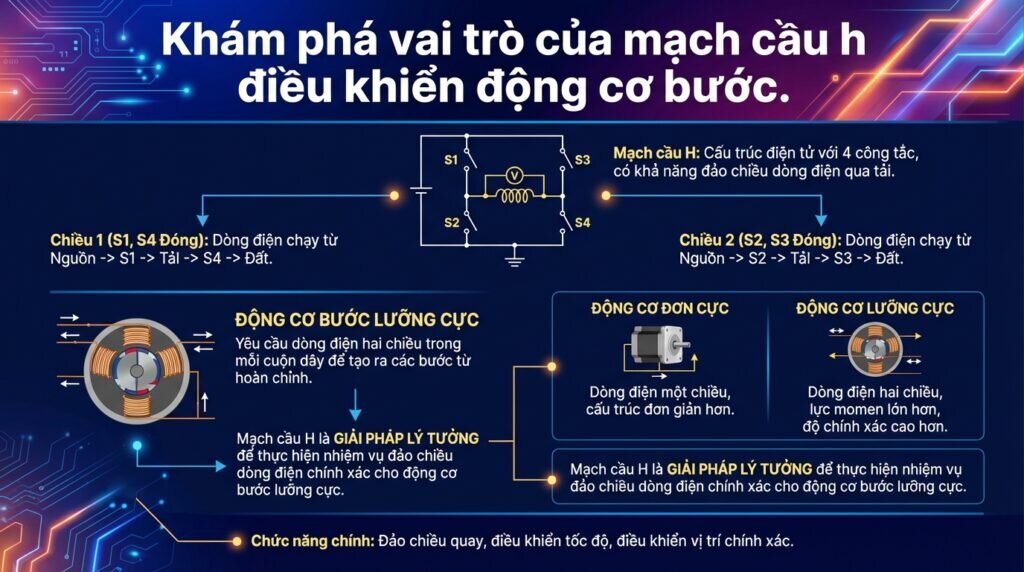

Mạch cầu H là gì và tại sao lại dùng cho motor bước?
Hiểu đơn giản, mạch cầu H là một mạch điện tử có khả năng đảo chiều dòng điện chạy qua một tải. Tên gọi “cầu H” xuất phát từ hình dạng sơ đồ nguyên lý của nó, trông giống như chữ ‘H’ với tải (động cơ) được mắc ở thanh ngang ở giữa. Đối với động cơ bước, vai trò của nó là cực kỳ quan trọng.

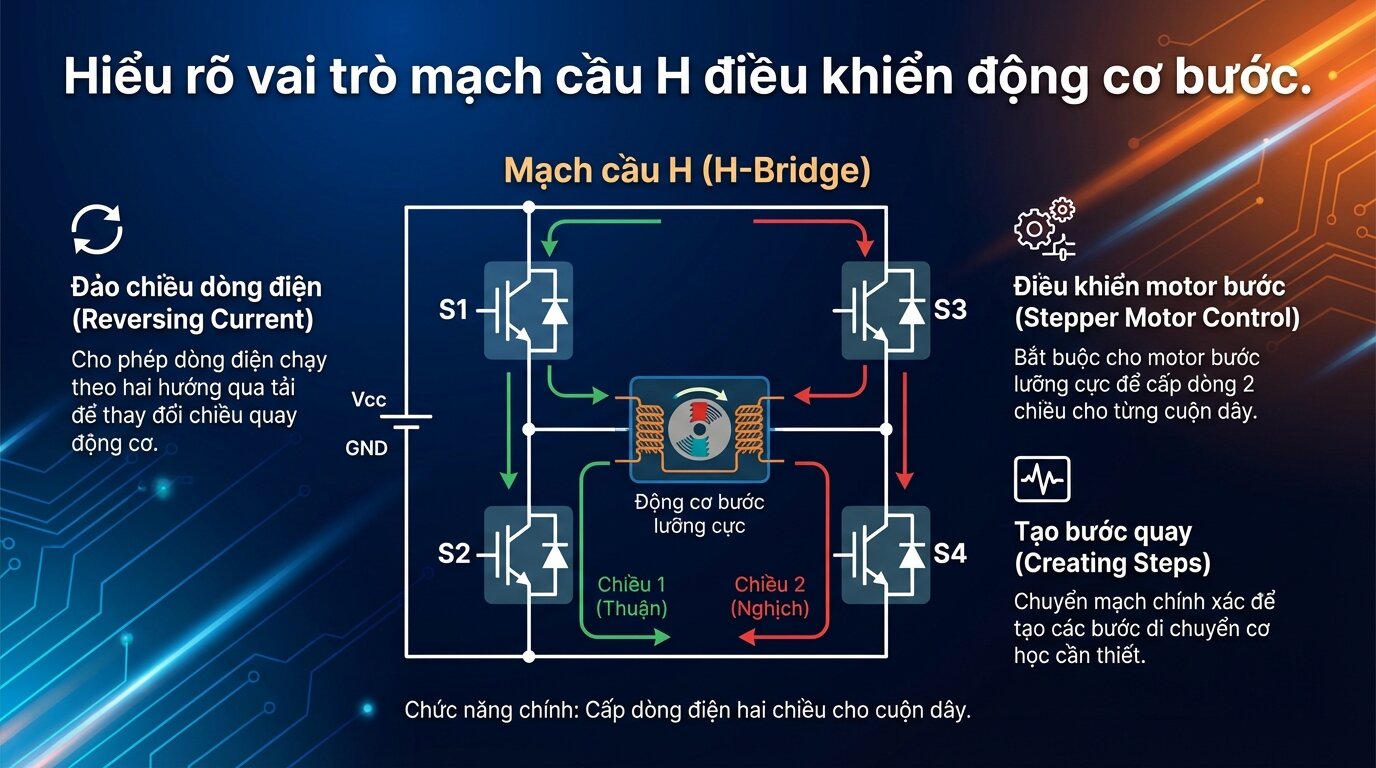

Hiểu rõ vai trò mạch cầu H điều khiển động cơ bước.
Vai trò của mạch cầu H: không chỉ là bật/tắt
Khác với việc chỉ cấp nguồn cho đèn sáng, điều khiển motor bước đòi hỏi việc cấp điện và đảo chiều dòng điện cho các cuộn dây theo một trình tự nghiêm ngặt. Mạch cầu H chính là công cụ thực hiện nhiệm vụ đảo chiều này một cách nhanh chóng và chính xác.
Tại sao động cơ bước lưỡng cực cần đến mạch cầu H?
Một động cơ bước lưỡng cực không có dây trung tính, mỗi cuộn dây cần được cấp dòng theo cả hai chiều để tạo ra đủ các bước từ. Mạch cầu H cung cấp chính xác khả năng này. Trong khi đó, động cơ bước đơn cực có thể được điều khiển bằng mạch đơn giản hơn nhưng thường có momen xoắn yếu hơn.
Nguyên lý hoạt động cốt lõi của mạch cầu H
Nguyên lý hoạt động mạch cầu H dựa trên việc đóng/mở 4 công tắc điện tử (thường là transistor hoặc MOSFET). Việc phối hợp chúng sẽ tạo ra các đường đi khác nhau cho dòng điện.

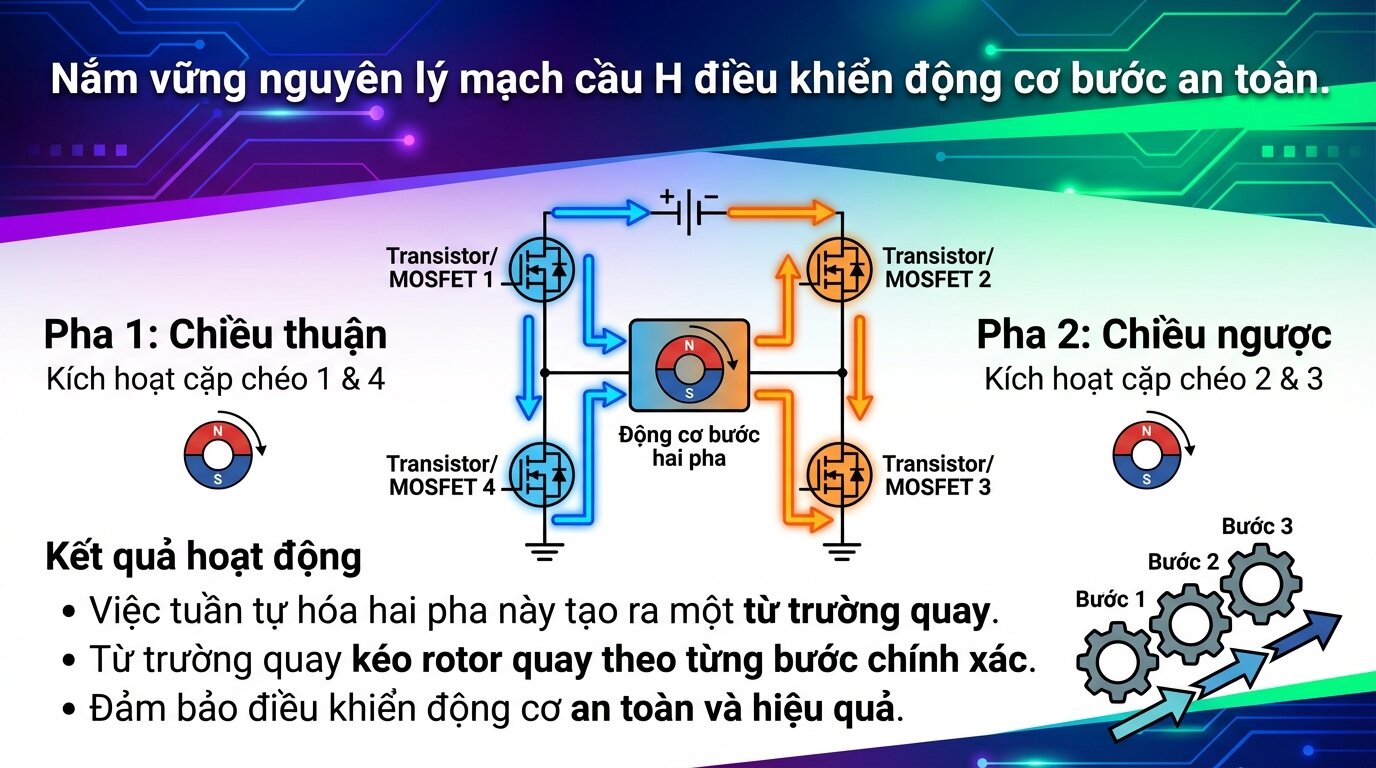

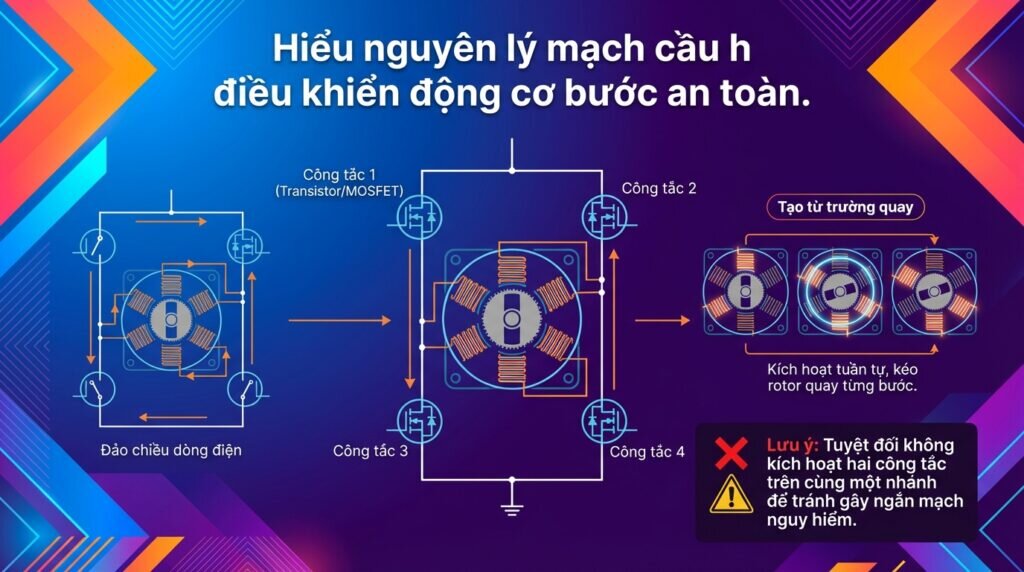

Nắm vững nguyên lý mạch cầu H điều khiển động cơ bước an toàn.
Cấu trúc 4 “công tắc” kinh điển
Hãy tưởng tượng 4 công tắc Q1, Q2, Q3, Q4 xếp thành hình chữ H. Động cơ được mắc vào giữa. Khi Q1 và Q4 được kích hoạt, dòng điện chạy qua động cơ theo một chiều. Ngược lại, khi Q2 và Q3 được kích hoạt, dòng điện sẽ chạy qua động cơ theo chiều ngược lại. Đây chính là cơ chế đảo chiều dòng điện.
Trình tự kích hoạt các cuộn dây để tạo bước quay
Với một motor bước 2 pha, chúng ta cần hai mạch cầu H. Bằng cách cấp điện tuần tự cho cuộn A, rồi đến cuộn B, rồi đảo chiều cuộn A, rồi đảo chiều cuộn B, chúng ta tạo ra một từ trường quay, kéo rotor quay theo từng bước một.
Cảnh báo: Tuyệt đối không được kích hoạt cùng lúc 2 công tắc trên cùng một nhánh của cầu H (ví dụ Q1 và Q2). Điều này sẽ gây ra hiện tượng ngắn mạch (shoot-through), có thể làm hỏng ngay lập tức công tắc và nguồn điện của bạn.
Sơ đồ mạch cầu H điều khiển động cơ bước chi tiết
Có nhiều cách để hiện thực hóa một sơ đồ mạch cầu H điều khiển động cơ bước. Tùy vào yêu cầu công suất và độ phức tạp mà bạn có thể chọn giải pháp phù hợp.

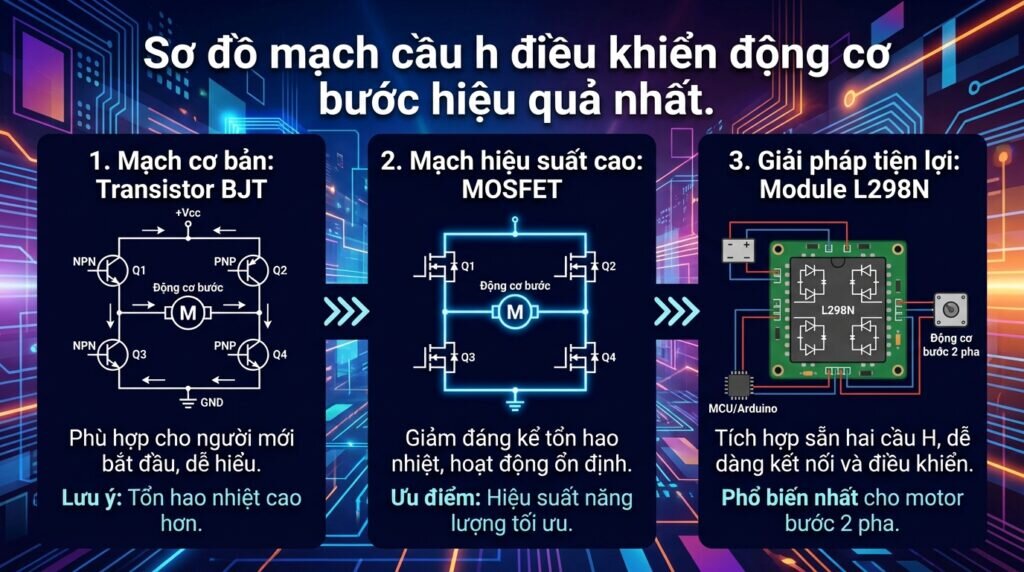

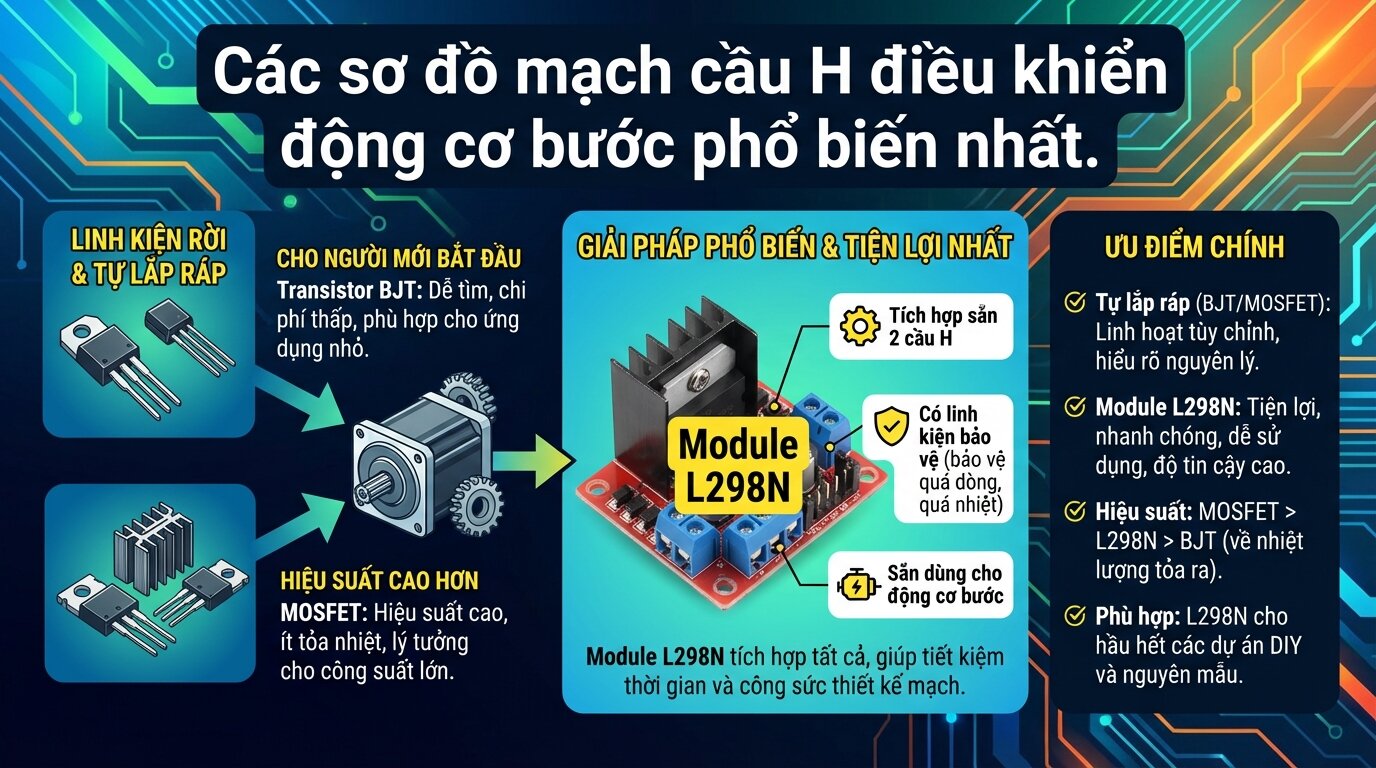

Các sơ đồ mạch cầu H điều khiển động cơ bước phổ biến nhất.
Sơ đồ nguyên lý với transistor BJT (cho người mới bắt đầu)
Đây là sơ đồ cơ bản nhất, thường dùng transistor công suất như TIP122 và TIP127. Mạch này khá đơn giản để hiểu và lắp ráp, tuy nhiên hiệu suất không cao và dễ bị nóng do sụt áp trên transistor.
Tự xây dựng mạch cầu H dùng MOSFET (hiệu suất cao hơn)
Để trả lời câu hỏi cách làm mạch cầu h đơn giản mà hiệu quả, sử dụng MOSFET là lựa chọn tối ưu. Một mạch cầu h dùng mosfet có trở kháng khi bật rất thấp, giúp giảm tổn hao công suất và ít sinh nhiệt hơn BJT, đặc biệt phù hợp cho các ứng dụng dòng cao.
Sơ đồ kết nối module L298N thông dụng
Giải pháp phổ biến nhất cho người mới bắt đầu là sử dụng module tích hợp sẵn như module L298N. Module này chứa IC L298N với hai mạch cầu H, đủ để điều khiển một động cơ bước 2 pha, đi kèm các diode bảo vệ và chân cắm tiện lợi.
Hướng dẫn điều khiển động cơ bước bằng arduino và mạch cầu H

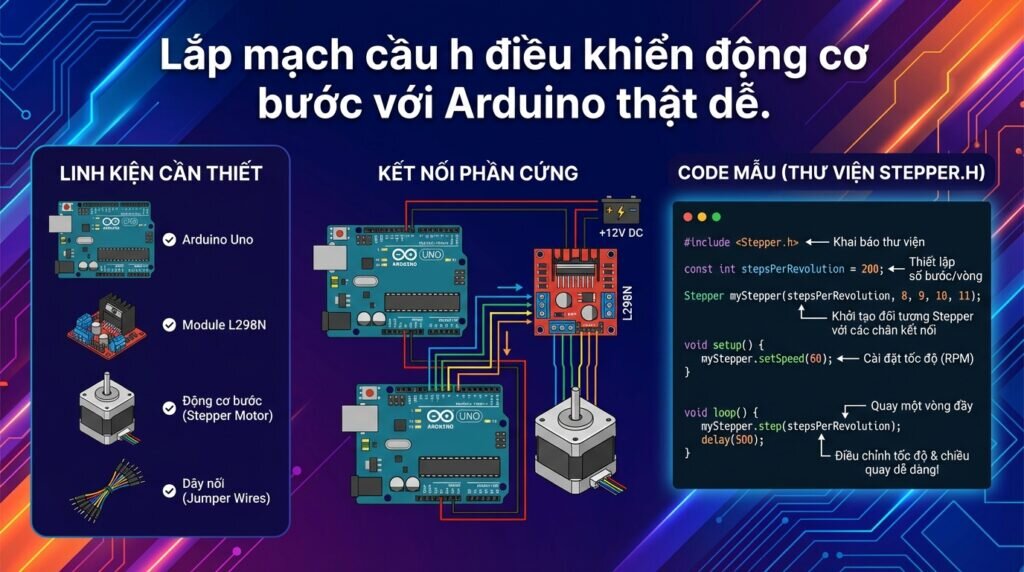

Thực hành mạch cầu H điều khiển động cơ bước với Arduino cực dễ.
Chuẩn bị linh kiện: Arduino Uno, Module L298N, động cơ bước NEMA 17
Bạn sẽ cần một board Arduino (Uno, Nano…), một mạch cầu h l298n, và một động cơ bước thông dụng như động cơ bước nema 17 (loại động cơ bước 2 pha 4 dây). Đừng quên nguồn cấp ngoài cho động cơ (ví dụ 12V) và dây cắm.
Kết nối phần cứng từ Arduino đến L298N và motor
Kết nối 4 chân điều khiển IN1, IN2, IN3, IN4 của L298N vào các chân digital của Arduino (ví dụ 8, 9, 10, 11). Nối 2 dây của một cuộn motor vào OUT1, OUT2 và 2 dây của cuộn còn lại vào OUT3, OUT4. Cấp nguồn 12V cho module và nối GND chung với Arduino.
Code Arduino điều khiển động cơ bước cơ bản với thư viện Stepper.h
Đây là đoạn code arduino điều khiển động cơ bước mẫu sử dụng thư viện stepper.h có sẵn. Thư viện này giúp đơn giản hóa việc điều khiển rất nhiều.
#include
// Số bước trên một vòng của động cơ (thường là 200) const int stepsPerRevolution = 200;
// Khai báo đối tượng stepper với các chân kết nối tới L298N (IN1, IN3, IN2, IN4) Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);
void setup() { // Đặt tốc độ quay (vòng/phút) myStepper.setSpeed(60); Serial.begin(9600); }
// Quay ngược một vòng Serial.println(“Quay nguoc”); myStepper.step(-stepsPerRevolution); delay(500); }
Tinh chỉnh tốc độ, chiều quay và vị trí
Bạn có thể dễ dàng điều khiển tốc độ động cơ bước bằng hàm myStepper.setSpeed(). Để điều khiển chiều quay motor bước, chỉ cần truyền vào hàm step() một giá trị âm. Việc điều khiển vị trí động cơ bước cũng rất chính xác bằng cách ra lệnh cho motor quay đúng số bước bạn mong muốn.
Mô phỏng trên Proteus trước khi lắp mạch thật (tùy chọn)
Nếu bạn muốn chắc chắn hơn, việc mô phỏng mạch cầu h proteus là một bước rất hữu ích. Nó giúp bạn kiểm tra sơ đồ nối dây và logic code trước khi cấp điện cho mạch thật, tránh các hư hỏng không đáng có.
Lựa chọn driver mạch cầu H phù hợp: so sánh L298N, A4988, DRV8825
Việc chọn đúng driver điều khiển động cơ bước (hay mạch lái motor bước) là rất quan trọng, nó ảnh hưởng trực tiếp đến hiệu suất của hệ thống. Ngoài L298N, còn có các driver hiện đại hơn như A4988 và DRV8825.

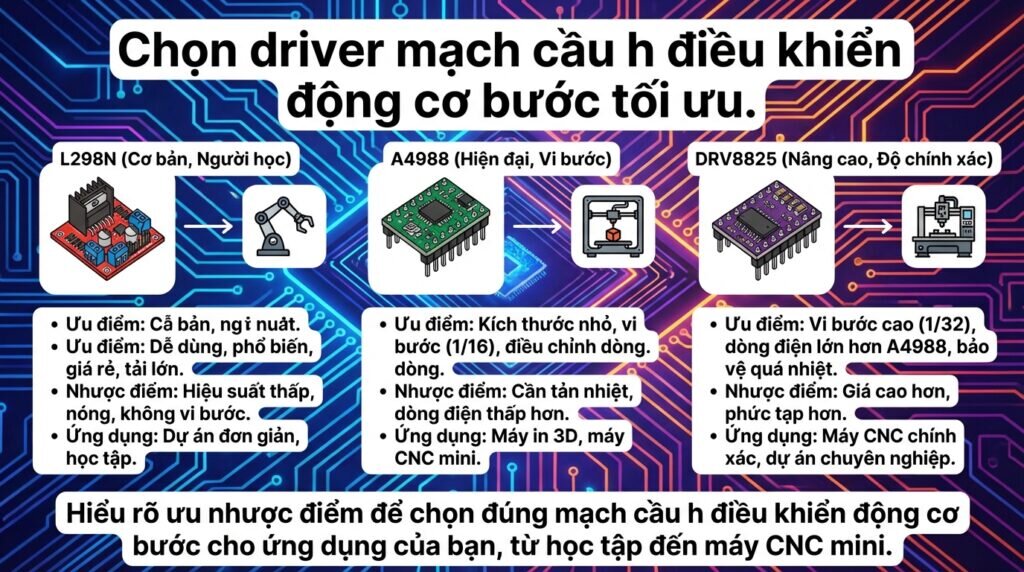

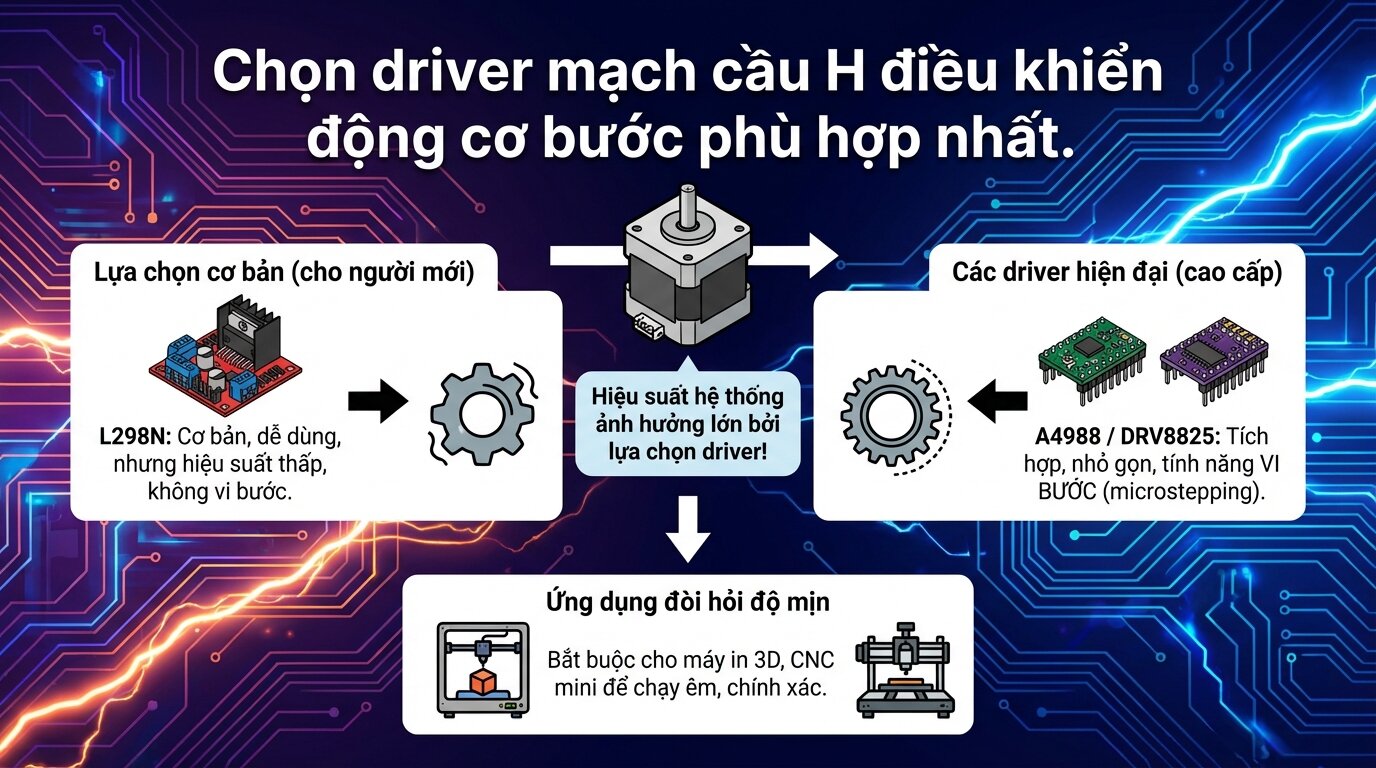

Chọn driver mạch cầu H điều khiển động cơ bước phù hợp nhất.
Bảng so sánh chi tiết các driver điều khiển động cơ bước phổ biến
Dưới đây là bảng so sánh L298N và A4988 cùng với DRV8825 để bạn có cái nhìn tổng quan về ưu nhược điểm mạch cầu H của từng loại.
Tiêu Chí
L298N (Module)
A4988
DRV8825
Công nghệ
BJT (Lưỡng cực)
MOSFET
MOSFET
Dòng tối đa/pha
~1.5A (cần tản nhiệt)
~1A (có thể lên 2A)
~1.5A (có thể lên 2.5A)
Điện áp motor
5V – 35V
8V – 35V
8.2V – 45V
Chế độ vi bước
Không hỗ trợ (chỉ Full/Half step)
Lên đến 1/16
Lên đến 1/32
Ưu điểm
Rẻ, dễ tìm, chịu tải tốt, dễ dùng
Nhỏ gọn, tích hợp vi bước, hiệu quả
Dòng cao hơn A4988, vi bước mịn hơn
Nhược điểm
To, nóng, hiệu suất thấp
Cần tản nhiệt tốt, dòng giới hạn
Đắt hơn A4988, cần setup dòng
Phù hợp cho
Dự án học tập, tải không quá lớn
Máy in 3D, CNC mini, robot
Các ứng dụng đòi hỏi độ mịn và momen cao hơn
Hiểu về chế độ vi bước (microstepping) để tăng độ chính xác
Chế độ vi bước, hay microstepping, là một kỹ thuật điều khiển dòng điện trong các cuộn dây một cách uyển chuyển thay vì chỉ bật/tắt. Một mạch điều khiển động cơ bước a4988 hay mạch điều khiển động cơ bước drv8825 đều hỗ trợ tính năng này. Lợi ích của nó là làm cho động cơ chạy êm hơn, giảm rung động và tăng độ phân giải vị trí lên nhiều lần.
Khi nào nên chọn L298N và khi nào nên dùng A4988/DRV8825?
Nếu bạn đang làm dự án học tập, không yêu cầu độ chính xác cao và muốn một giải pháp đơn giản, L298N là lựa chọn ổn. Nhưng khi cần chuyển động mượt mà, chính xác cho máy in 3D hay CNC, A4988 hoặc DRV8825 là sự lựa chọn vượt trội.
Lời khuyên từ kỹ sư: Với các ứng dụng như máy in 3D hay CNC mini, việc sử dụng driver có hỗ trợ vi bước như A4988 hoặc DRV8825 là gần như bắt buộc. Nó không chỉ giúp động cơ chạy êm hơn, giảm rung động mà còn tăng độ phân giải vị trí lên đáng kể.

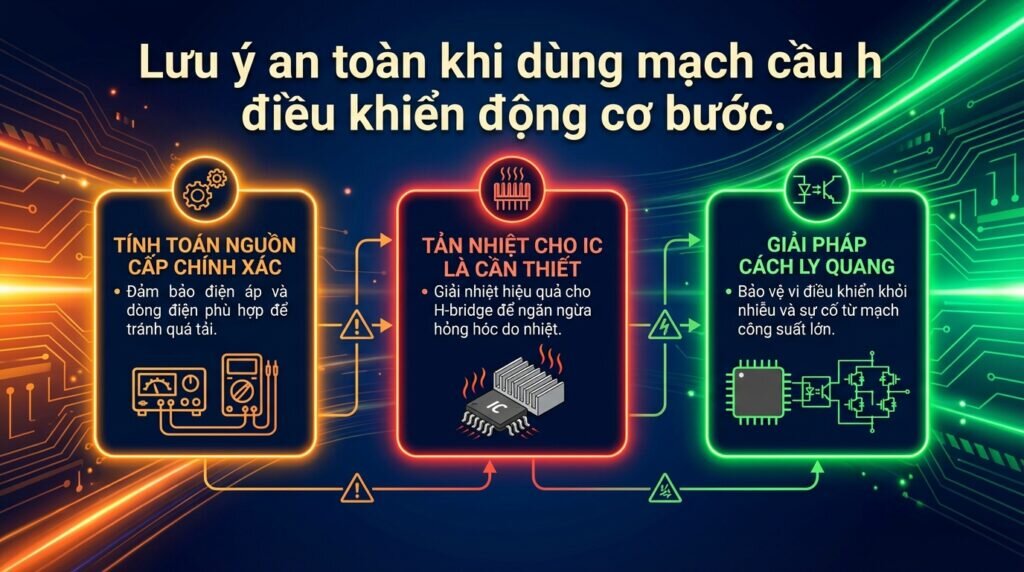

Các vấn đề quan trọng và lưu ý khi sử dụng mạch cầu H
Vận hành mạch công suất luôn tiềm ẩn những rủi ro. Dưới đây là vài kinh nghiệm thực tế để bạn tránh sai lầm.

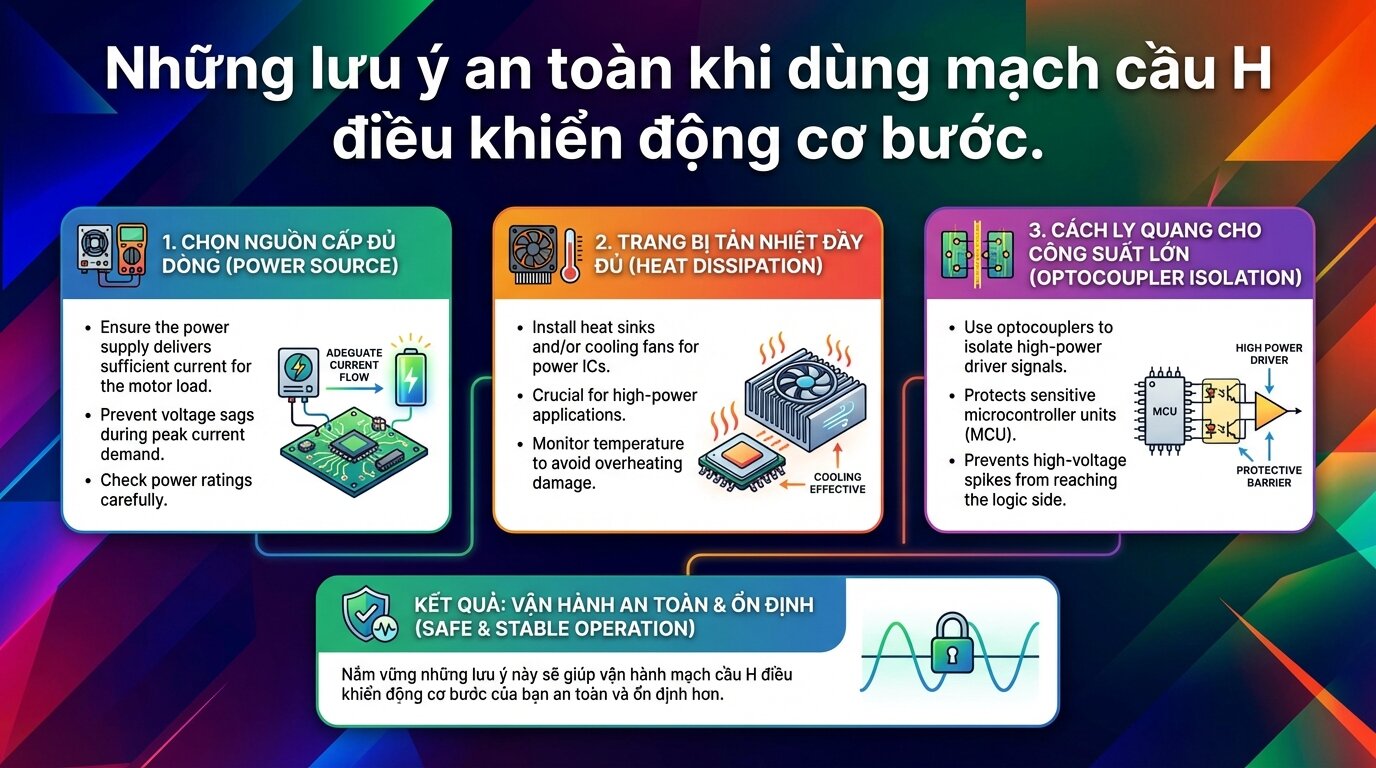

Những lưu ý an toàn khi dùng mạch cầu H điều khiển động cơ bước.
Cách tính toán và chọn nguồn phù hợp cho cả mạch và động cơ
Luôn đảm bảo nguồn của bạn có điện áp phù hợp với động cơ và cung cấp dòng điện lớn hơn dòng tiêu thụ tối đa của motor. Việc tính toán dòng cho động cơ bước là rất quan trọng để tránh sụt áp và gây lỗi cho hệ thống.
Tản nhiệt – yếu tố sống còn của IC công suất
Các IC như IC L298N sinh nhiệt rất nhiều khi hoạt động. Luôn đảm bảo chúng được gắn tản nhiệt đủ lớn và đặt ở nơi thoáng khí, nếu không chúng sẽ rất nhanh hỏng.
Lưu ý khi thiết kế mạch cầu H công suất lớn
Khi làm việc với mạch cầu H công suất lớn, nhiễu điện là một vấn đề nghiêm trọng. Cân nhắc sử dụng một mạch cầu H cách ly quang (optocoupler) để tách biệt phần điều khiển và phần công suất, bảo vệ vi điều khiển của bạn an toàn.
Các lỗi thường gặp và cách kiểm tra mạch cầu H
Khi motor không chạy, chạy giật hoặc quá nóng, bạn cần biết cách kiểm tra mạch cầu H. Hãy kiểm tra lại các kết nối dây, đảm bảo nguồn cấp đủ dòng và đo điện áp tại các chân ra của driver xem có đúng như mong muốn không.

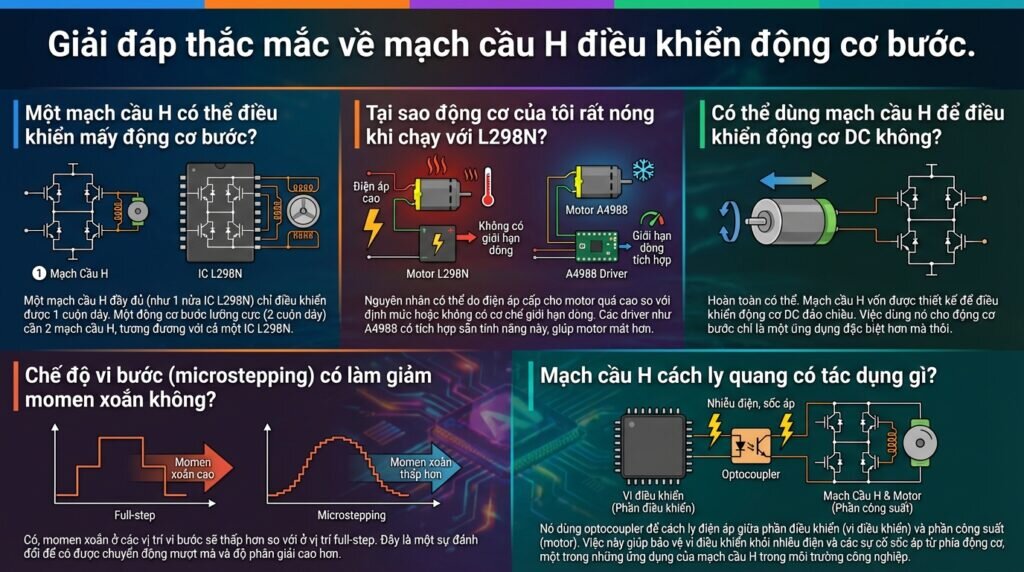

Câu hỏi thường gặp
Một mạch cầu H có thể điều khiển mấy động cơ bước?
Một mạch cầu H đầy đủ (như 1 nửa IC L298N) chỉ điều khiển được 1 cuộn dây. Một động cơ bước lưỡng cực (2 cuộn dây) cần 2 mạch cầu H, tương đương với cả một IC L298N.
Tại sao động cơ của tôi rất nóng khi chạy với L298N?
Nguyên nhân có thể do điện áp cấp cho motor quá cao so với định mức hoặc không có cơ chế giới hạn dòng. Các driver như A4988 có tích hợp sẵn tính năng này, giúp motor mát hơn.
Có thể dùng mạch cầu H để điều khiển động cơ DC không?
Hoàn toàn có thể. Mạch cầu H vốn được thiết kế để điều khiển động cơ DC đảo chiều. Việc dùng nó cho động cơ bước chỉ là một ứng dụng đặc biệt hơn mà thôi.
Chế độ vi bước (microstepping) có làm giảm momen xoắn không?
Có, momen xoắn ở các vị trí vi bước sẽ thấp hơn so với ở vị trí full-step. Đây là một sự đánh đổi để có được chuyển động mượt mà và độ phân giải cao hơn.
Mạch cầu H cách ly quang có tác dụng gì?
Nó dùng optocoupler để cách ly điện áp giữa phần điều khiển (vi điều khiển) và phần công suất (motor). Việc này giúp bảo vệ vi điều khiển khỏi nhiễu điện và các sự cố sốc áp từ phía động cơ, một trong những ứng dụng của mạch cầu H trong môi trường công nghiệp.
Kết luận
Việc nắm vững nguyên lý và cách ứng dụng mạch cầu H điều khiển động cơ bước là một kỹ năng nền tảng và cực kỳ quan trọng trong lĩnh vực tự động hóa và chế tạo máy. Từ những mạch đơn giản tự lắp ráp bằng MOSFET cho đến các module driver thông minh như A4988 hay DRV8825, mỗi lựa chọn đều có ưu và nhược điểm riêng, phù hợp với từng yêu cầu cụ thể của dự án.
Hiểu rõ cách chúng hoạt động không chỉ giúp bạn xây dựng thành công hệ thống mà còn cho phép bạn chẩn đoán và khắc phục sự cố một cách hiệu quả. Kiến thức trong bài viết này là chìa khóa để bạn làm chủ chuyển động chính xác của motor bước.
