Bạn đang tìm cách điều khiển động cơ bước bằng Arduino một cách chính xác cho dự án của mình nhưng chưa biết bắt đầu từ đâu? Việc kết nối phần cứng và lập trình có thể gây bối rối cho người mới. Bài viết này sẽ cung cấp hướng dẫn toàn diện, từ nguyên lý cơ bản, sơ đồ nối dây chi tiết, mã lập trình mẫu đến các lưu ý quan trọng để bạn có thể làm chủ việc điều khiển step motor arduino một cách dễ dàng và hiệu quả nhất.
Giới thiệu về động cơ bước và Arduino
Trong thế giới của các loại động cơ điện, động cơ bước (step motor) là một loại motor điện đặc biệt. Không giống như các loại mô tơ điện thông thường quay liên tục, động cơ bước quay theo từng bước góc rất nhỏ và chính xác. Điều này làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao về vị trí như máy in 3D, máy CNC, robot.
So với các động cơ điện (motor điện) có công suất lớn khác, đây là một thiết bị quan trọng trong tự động hóa.
Arduino là một nền tảng mã nguồn mở dùng để xây dựng các dự án điện tử và tự động hóa. Hệ thống này bao gồm bo mạch vi điều khiển (như Arduino Uno, Mega, Nano…) và môi trường lập trình Arduino IDE – nơi người dùng viết, nạp và chạy code điều khiển. Arduino được ưa chuộng vì dễ học, giá rẻ và có cộng đồng hỗ trợ lớn, phù hợp cho cả người mới bắt đầu lẫn kỹ sư chuyên nghiệp. Ứng dụng của Arduino rất đa dạng: điều khiển robot, cảm biến, đèn LED, động cơ, hệ thống nhà thông minh, máy in 3D, thiết bị IoT, v.v.
Arduino nền tảng mã nguồn mở phổ biến giúp hiện thực hóa các dự án điện tử
Các loại động cơ bước phổ biến dùng với Arduino
Khi bắt đầu dự án với arduino động cơ bước, bạn sẽ thường gặp hai loại chính:
Động cơ bước lưỡng cực (Bipolar)
Loại này có 4 dây, gồm 2 cuộn dây. Để điều khiển chúng, bạn cần một mạch điều khiển có khả năng đảo chiều dòng điện qua các cuộn dây, ví dụ như driver A4988. Động cơ Nema 17 là một ví dụ điển hình của động cơ bước lưỡng cực, rất phổ biến trong các dự án DIY. Dù bạn muốn mua motor điện loại nào, việc hiểu rõ cấu tạo là rất quan trọng.
Động cơ bước đơn cực (Unipolar)
Loại này thường có 5 hoặc 6 dây. Chúng có thể được điều khiển dễ dàng hơn so với loại lưỡng cực, thường đi kèm với driver ULN2003. Động cơ bước 28BYJ-48 là một ví dụ phổ biến, thường được sử dụng trong các ứng dụng nhỏ, không yêu cầu mô-men xoắn lớn. Việc lựa chọn đúng loại mô tơ điện sẽ quyết định hiệu suất của hệ thống.
Bộ điều khiển động cơ bước
Bạn không thể kết nối động cơ bước và Arduino trực tiếp vì Arduino không cung cấp đủ dòng điện. Do đó, chúng ta cần một mạch công suất trung gian gọi là driver. Mỗi loại motor điện có một driver phù hợp. Dưới đây là các driver phổ biến:
A4988: Rất phổ biến cho động cơ bước lưỡng cực như Nema 17. Nó hỗ trợ chế độ microstep, giúp động cơ quay mượt hơn. Đây là lựa chọn hàng đầu cho các dự án điều khiển động cơ bước bằng Arduino.
ULN2003: Thường đi kèm với động cơ bước 28BYJ-48. Đây là giải pháp đơn giản và giá rẻ cho các ứng dụng nhỏ.
DRV8825: Tương tự A4988 nhưng có thể cung cấp dòng điện cao hơn, phù hợp cho các động cơ bước lớn hơn.
TB6600: Là driver công suất lớn, dành cho các động cơ bước công nghiệp yêu cầu dòng điện và điện áp cao, thường thấy trong các máy CNC tự chế. Nhiều người tìm mua motor loại này cho các ứng dụng nặng.
Nguyên lý hoạt động và cách điều khiển động cơ bước bằng Arduino
Nguyên lý điều khiển step motor arduino dựa trên việc cấp xung điện tuần tự vào các cuộn dây của nó. Arduino sẽ tạo ra các tín hiệu điều khiển và gửi đến driver.
Chân STEP (Bước): Mỗi khi chân này nhận một xung điện (từ mức thấp lên cao), driver sẽ ra lệnh cho động cơ quay một bước. Tốc độ quay của động cơ phụ thuộc vào tần số của các xung này.
Chân DIR (Direction – Hướng): Chân này xác định chiều quay của động cơ. Ví dụ, khi chân này ở mức cao, động cơ quay theo chiều kim đồng hồ; khi ở mức thấp, nó quay ngược chiều.
Chân ENABLE (Cho phép): Chân này dùng để bật hoặc tắt động cơ. Khi chân này ở mức thấp (thường là vậy), driver được kích hoạt và giữ chặt trục động cơ. Khi ở mức cao, driver sẽ ngắt điện, trục động cơ sẽ quay tự do.
Hiểu rõ nguyên lý này là chìa khóa để lập trình điều khiển động cơ bước với Arduino thành công.
Arduino gửi tín hiệu xung đến driver qua các chân STEP, DIR và ENABLE để điều khiển tốc độ
Sơ đồ nối dây giữa Arduino, driver và động cơ bước
Việc kết nối động cơ bước và arduino đúng cách là bước quan trọng nhất. Sai sót ở bước này có thể làm hỏng driver hoặc cả bo mạch Arduino. Dưới đây là hai sơ đồ kết nối phổ biến.
Kết nối động cơ bước Nema 17 với driver A4988 và Arduino Uno
Nguồn ngoài: Cần một nguồn điện ngoài (8-35V, thường là 12V) để cấp cho động cơ. Nối cực dương (+) vào chân VMOT của A4988 và cực âm (-) vào chân GND kế bên.
Arduino và Driver:
Nối chân GND của Arduino với chân GND của A4988 (chân gần VDD).
Nối chân 5V của Arduino với chân VDD của A4988.
Nối chân Digital 2 của Arduino với chân STEP của A4988.
Nối chân Digital 3 của Arduino với chân DIR của A4988.
Nối chân SLEEP và RESET với nhau trên A4988.
Driver và Động cơ: Nối 4 dây của động cơ Nema 17 vào các chân 1A, 1B, 2A, 2B trên A4988.
Lưu ý: Luôn đặt một tụ điện khoảng 100µF giữa chân VMOT và GND của driver để bảo vệ mạch khỏi các xung điện áp đột ngột. Đây là kỹ thuật quan trọng khi làm việc với bất kỳ loại động cơ điện nào.
Kết nối động cơ bước 28BYJ-48 với driver ULN2003 và Arduino
Sơ đồ kết nối động cơ bước và arduino này đơn giản hơn:
Cắm jack cắm của động cơ 28BYJ-48 vào cổng trên board ULN2003.
Nối chân 5V của Arduino với chân VCC trên ULN2003.
Nối chân GND của Arduino với chân GND trên ULN2003.
Nối các chân Digital 8, 9, 10, 11 của Arduino lần lượt với các chân IN1, IN2, IN3, IN4 của ULN2003.
Hướng dẫn lập trình cơ bản với thư viện Stepper và AccelStepper
Arduino cung cấp các thư viện giúp việc lập trình điều khiển động cơ bước arduino trở nên dễ dàng hơn. Nếu bạn cần mua động cơ điện cho dự án, hãy chọn loại phù hợp với thư viện bạn định dùng.
Sử dụng thư viện Stepper.h (Cơ bản)
Thư viện này có sẵn trong Arduino IDE, rất dễ sử dụng cho người mới. Dưới đây là code mẫu để quay động cơ 28BYJ-48 với driver ULN2003.
#include
const int stepsPerRevolution = 2048; // Số bước cho 1 vòng quay của động cơ 28BYJ-48
// Khởi tạo thư viện với các chân kết nối IN1, IN3, IN2, IN4 Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);
void setup() { myStepper.setSpeed(10); // Đặt tốc độ quay (vòng/phút) }
AccelStepper là một thư viện mạnh mẽ hơn, cho phép điều khiển gia tốc, giảm tốc và chạy nhiều động cơ cùng lúc. Bạn cần cài đặt thư viện này từ Library Manager. Dưới đây là code mẫu cho arduino động cơ bước với driver A4988.
#include
// Chế độ dùng driver, 1 là cho driver như A4988 #define motorInterfaceType 1
// Chân kết nối #define dirPin 3 #define stepPin 2
// Khởi tạo đối tượng AccelStepper myStepper(motorInterfaceType, stepPin, dirPin);
void setup() { myStepper.setMaxSpeed(1000); // Tốc độ tối đa (bước/giây) myStepper.setAcceleration(500); // Gia tốc (bước/giây^2) }
void loop() { myStepper.moveTo(2000); // Di chuyển đến vị trí 2000 bước myStepper.runToPosition(); delay(1000);
myStepper.moveTo(0); // Quay về vị trí 0 myStepper.runToPosition(); delay(1000); }
Thiết lập chế độ microstep và điều chỉnh tốc độ quay
Microstepping là một kỹ thuật giúp chia một bước đầy đủ của động cơ thành nhiều bước nhỏ hơn. Điều này giúp động cơ quay mượt mà, giảm rung và tiếng ồn. Trên driver A4988, bạn có thể thiết lập chế độ microstep bằng cách nối các chân MS1, MS2, MS3 với GND hoặc 5V theo bảng cấu hình của nhà sản xuất. Ví dụ, không nối chân nào (mặc định) là full-step, nối MS1 lên 5V là half-step, v.v. Kỹ thuật này cũng áp dụng cho nhiều loại motor điện công nghiệp khác.
Để điều chỉnh tốc độ, trong thư viện Stepper, bạn dùng hàm “setSpeed()”. Trong thư viện AccelStepper, bạn dùng “setMaxSpeed()” và “setSpeed()” để kiểm soát tốc độ tối đa và tốc độ hiện tại. Việc hiểu rõ các thông số này khi mua mô tơ điện là rất quan trọng.

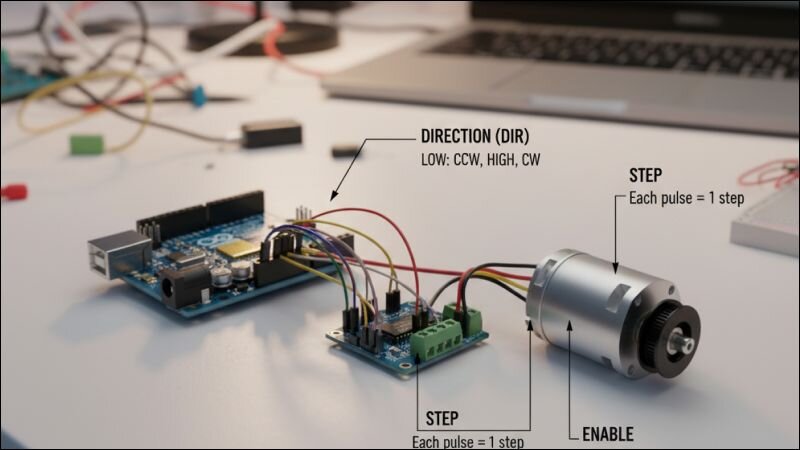

Kỹ thuật microstepping trên driver A4988 chia nhỏ bước quay của động cơ giúp chuyển động mượt mà
Lưu ý kỹ thuật khi điều khiển động cơ bước với Arduino
Để đảm bảo hệ thống hoạt động ổn định và an toàn, hãy ghi nhớ những điều sau:
Không bao giờ cấp nguồn cho động cơ bước từ chân 5V của Arduino. Arduino không thể cung cấp đủ dòng, hãy luôn dùng nguồn ngoài.
Kết nối và ngắt kết nối động cơ khi đã ngắt hoàn toàn nguồn điện. Việc cắm/rút motor điện khi đang có điện có thể làm hỏng driver ngay lập tức.
Luôn nối chân GND của nguồn ngoài với GND của Arduino. Điều này để đảm bảo các tín hiệu điều khiển được truyền đúng.
Sử dụng tụ điện lọc nhiễu cho nguồn cấp của driver. Một tụ 100µF đặt gần chân cấp nguồn của driver là rất cần thiết.
Chỉnh dòng cho driver A4988. A4988 có một biến trở nhỏ để điều chỉnh giới hạn dòng cấp cho động cơ. Hãy chỉnh nó phù hợp với thông số của motor để tránh quá nhiệt.
Ví dụ dự án mẫu điều khiển động cơ bước với Arduino
Một dự án thực tế giúp bạn hiểu rõ hơn về việc điều khiển động cơ bước với Arduino là làm một thanh trượt camera đơn giản (camera slider). Bạn sẽ cần:
Arduino Uno
Động cơ bước Nema 17 và driver A4988
Một thanh ray trượt và dây đai (timing belt)
Nguồn 12V và các linh kiện phụ trợ
Mục tiêu là lập trình cho động cơ quay, kéo theo giá đỡ camera di chuyển mượt mà dọc theo thanh ray. Bạn có thể dùng thư viện AccelStepper để điều khiển gia tốc và giảm tốc, tạo ra những cảnh quay chuyên nghiệp. Đây là một ứng dụng tuyệt vời của sự kết hợp động cơ bước và arduino.
