Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4) là dòng động cơ giảm tốc (motor giảm tốc) được lắp từ động cơ điện (motor điện) cụ thể là motor điện 3 pha kết hợp với hộp giảm tốc cụ thể hơn là hộp giảm tốc 3 cấp mang lại hiệu suất cao, chịu tải tốt, ít rung và bền bỉ trong môi trường làm việc liên tục. Đây là lựa chọn hoàn hảo cho máy khuấy, máy trộn, băng tải và các dây chuyền công nghiệp cần độ ổn định và linh hoạt trong điều chỉnh tốc độ.

Thiết kế tổng quan motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4)

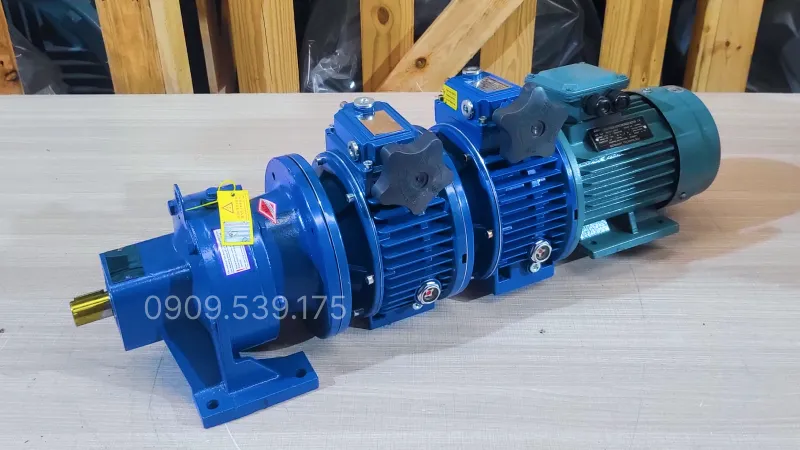

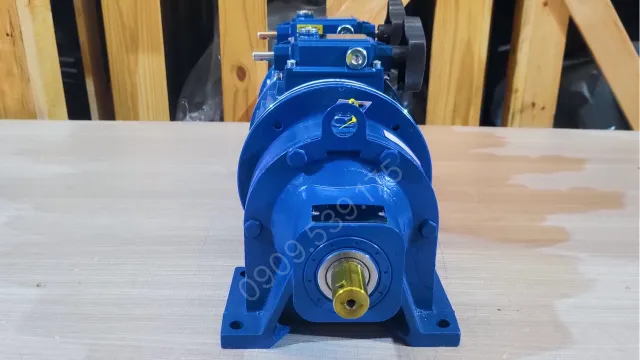

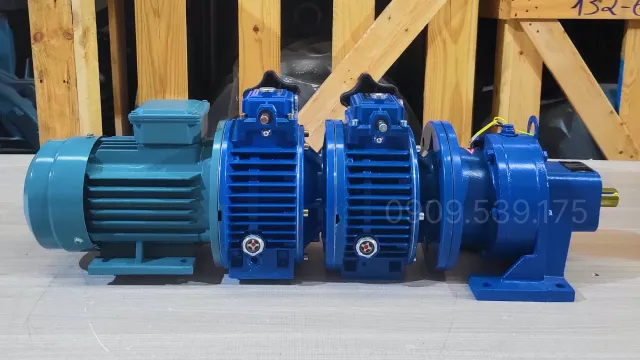

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4) có hình dáng dạng trụ thuôn dài, bề mặt nhôm sáng màu tạo cảm giác hiện đại. Mỗi bộ UDL đều được trang bị núm điều chỉnh tốc độ bố trí phía trên, thao tác thuận tiện và cho phép thay đổi tốc độ ngay trong lúc vận hành. Các mặt bích kết nối giữa các bộ điều tốc được gia công chính xác, giữ vững độ đồng tâm của toàn bộ cụm truyền.

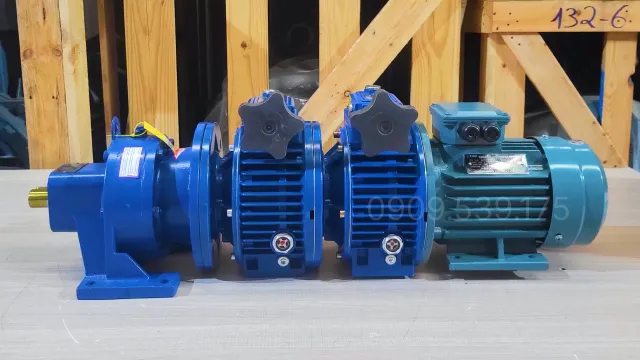

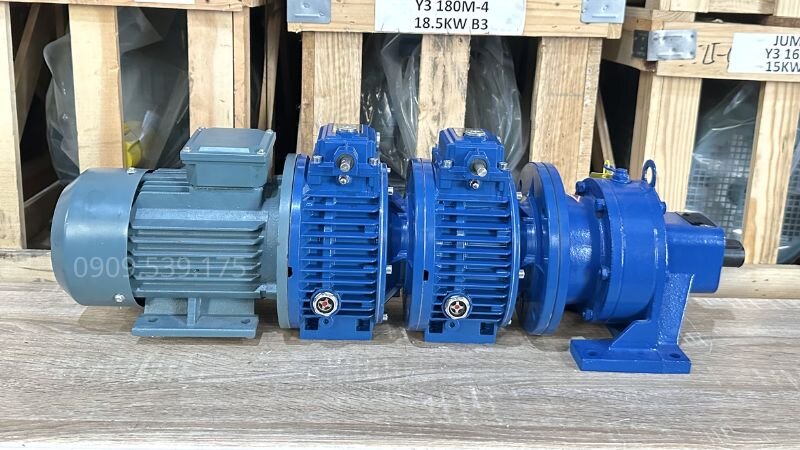

Cấu tạo motor giảm tốc 3 cấp (2 UDL và 1 Cycloid)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4) là thuộc loại động cơ giảm tốc từ 1.1KW đến 3.7KW có cấu tạo từ động cơ điện 3 pha 2.2kW 3Hp được lắp với hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4) với công năng mạnh mẽ, và hoạt động êm ái, có cấu tạo như sau:

Cấu tạo động cơ điện:

• Khung động cơ và nắp bảo vệ thân motor được đúc từ gang hoặc hợp kim nhôm, bao bọc toàn bộ kết cấu bên trong và có các rãnh tản nhiệt giúp duy trì độ ổn định khi hoạt động liên tục.
• Bộ phận sinh từ – Stator gồm các lá thép kỹ thuật điện xếp lớp kèm cuộn dây đồng, tạo ra từ trường quay mạnh mẽ khi được cấp điện.
• Bộ phận quay – Rotor dạng lồng sóc gắn liền với trục thép, nhận lực từ từ trường stato và biến đổi thành chuyển động quay truyền ra ngoài hệ truyền động.

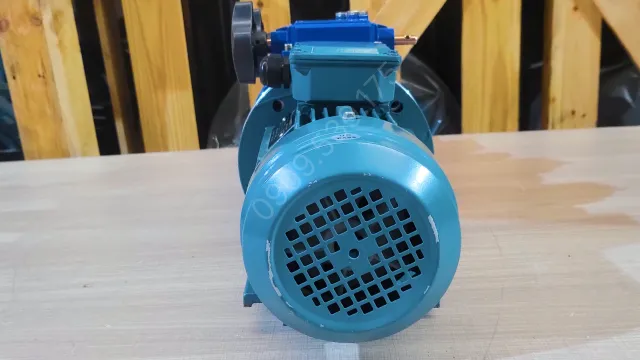

• Bộ làm mát và hệ ổ đỡ quạt gắn phía sau motor kết hợp với các ổ bi chất lượng cao giúp giảm nhiệt, giảm ma sát và giữ cho trục quay luôn êm, chính xác và bền bỉ.

Cấu tạo hộp giảm tốc:

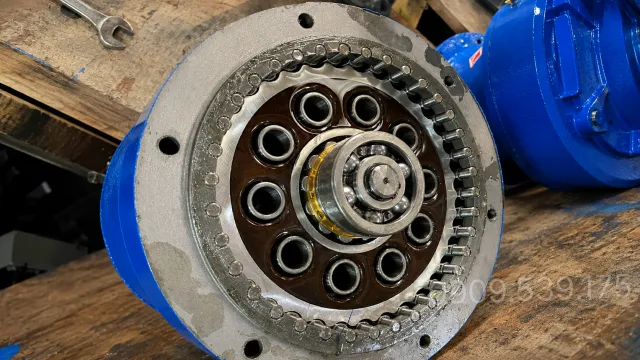

• Cấp 1: Hộp giảm tốc Cycloid – hộp số giảm tốc Cycloid 2.2kW 3Hp

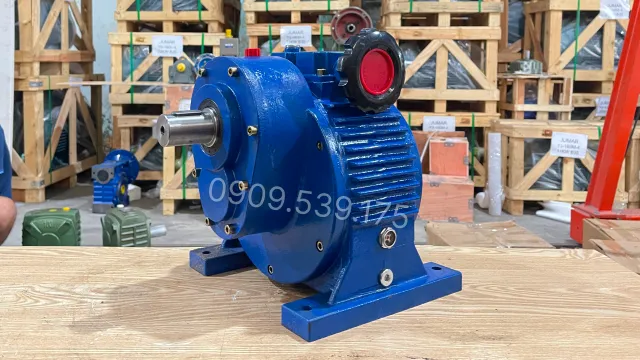

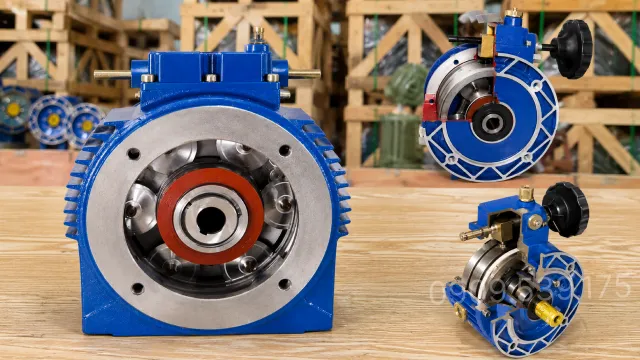

• Cấp 2: là bộ điều tốc cơ (UDL) cụ thể là bộ điều chỉnh tốc độ motor 2.2kW 3Hp có độ cứng cao và tích hợp khoang chứa dầu bôi trơn giúp bảo vệ toàn bộ cơ cấu truyền động bên trong.
• Trục ra và hệ hỗ trợ quay trục ra truyền moment cuối sang máy móc, được đỡ bằng ổ bi và sử dụng phốt dầu để giữ kín dầu bôi trơn, đảm bảo vận hành ổn định và tuổi thọ cao.
• Trục vào truyền lực đến bộ bánh răng nhỏ – lớn (hoặc trục vít – bánh vít tùy thiết kế), tạo bước giảm tốc ban đầu và đưa chuyển động sang trục trung gian.

Thông số kỹ thuật động cơ giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4)

Để hiểu rõ khả năng đáp ứng của thiết bị trong từng điều kiện làm việc, người dùng nên tham khảo các dữ liệu kỹ thuật của từng cụm truyền động. Những thông tin dưới đây sẽ giúp việc lựa chọn và triển khai hệ thống trở nên chính xác hơn.

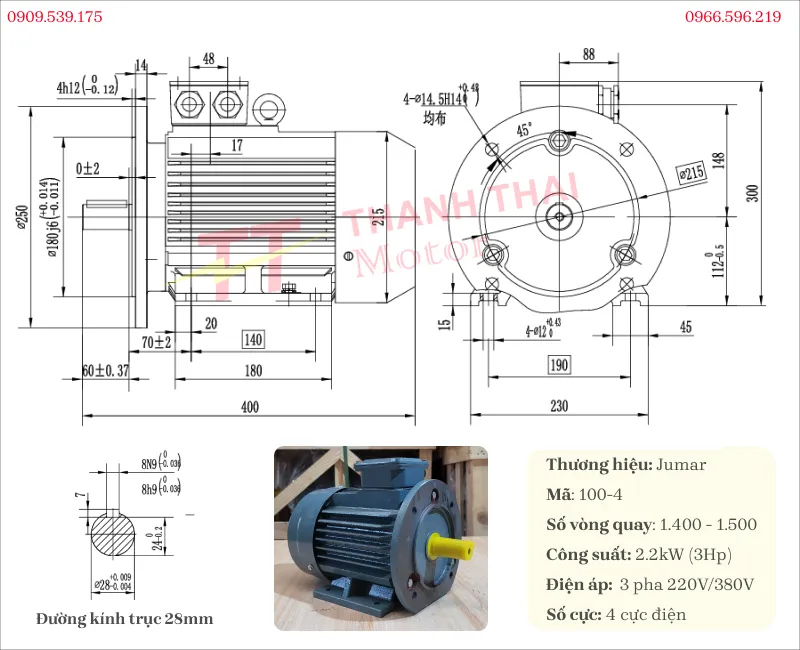

Thông số kỹ thuật động cơ điện 3 pha 2.2kW 3Hp

Các thông số được tổng hợp dưới đây là cơ sở để đối chiếu với yêu cầu thiết kế của hệ thống truyền động.

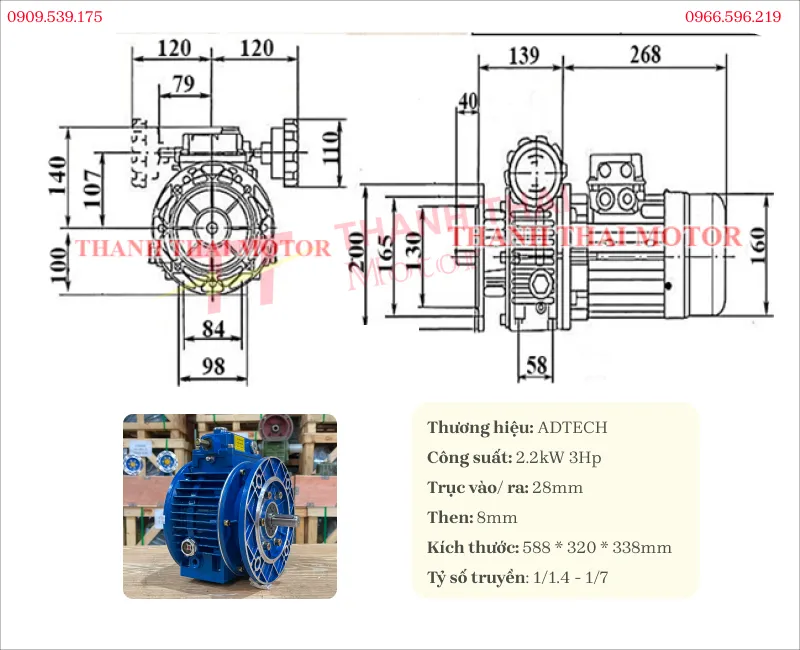

Thông số kỹ thuật điều tốc cơ UDL 2.2kW

Thông qua các thông số kỹ thuật của bộ điều chỉnh tốc độ mô tơ, người dùng có thể xác định khả năng đáp ứng của motor giảm tốc đối với từng ứng dụng truyền động trong thực tế.

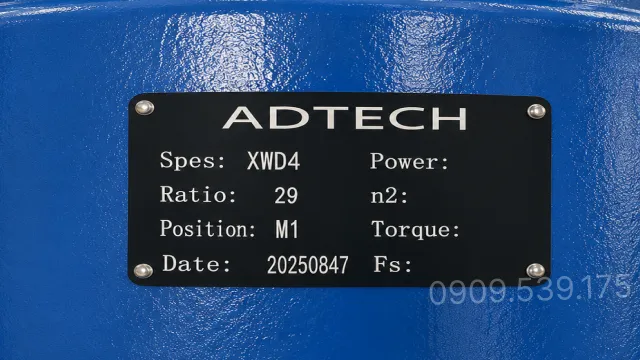

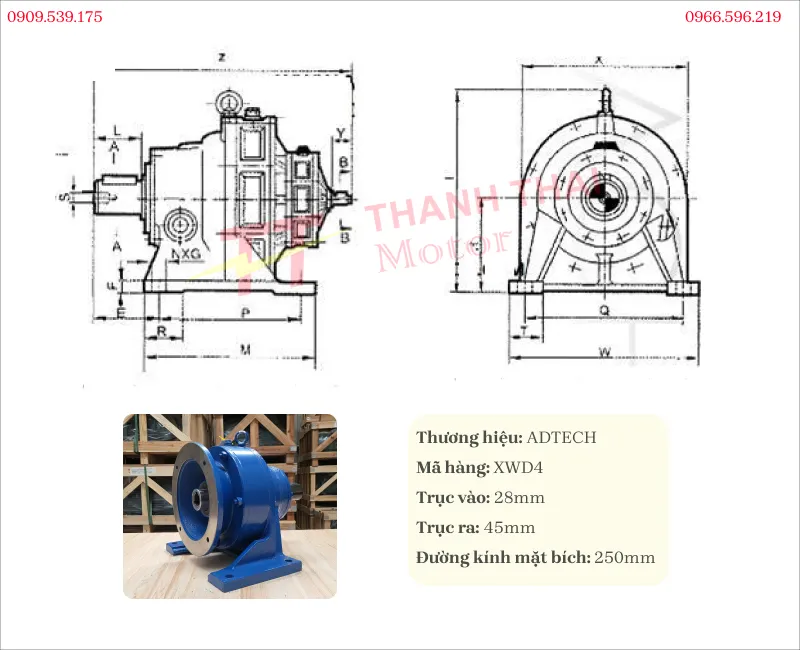

Thông số kỹ thuật hộp số Cycloid X4

Các dữ liệu kỹ thuật của hộp giảm tốc được trình bày dưới đây nhằm hỗ trợ việc lựa chọn đúng cấu hình cho từng hệ thống.

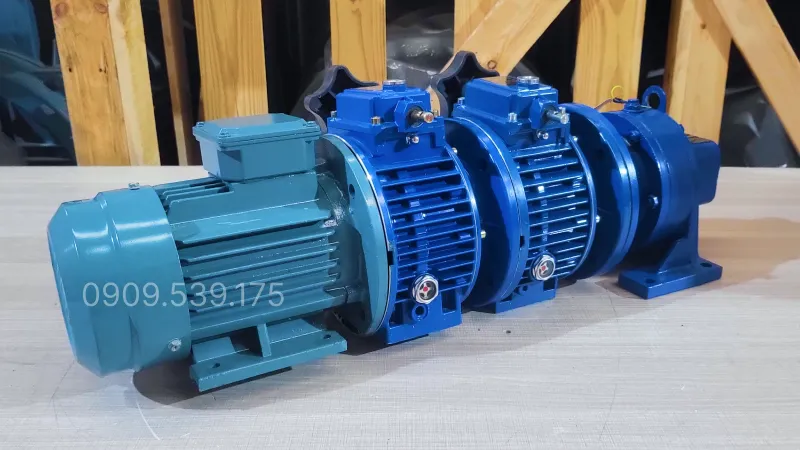

Ứng dụng motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4)

Nhờ khả năng điều chỉnh tốc độ rộng và lực kéo mạnh, motor giảm tốc 3 cấp đáp ứng tốt cho nhiều dây chuyền đòi hỏi tính linh hoạt cao.

• Dùng cho máy khuấy-máy trộn công nghiệp cần thay đổi tốc độ liên tục nhưng vẫn giữ moment ổn định.
• Lắp trong các hệ thống băng tải tải nặng, giúp vận chuyển nguyên liệu đều và an toàn.
• Ứng dụng trong dây chuyền chế biến thực phẩm – hóa chất – nông sản, nơi yêu cầu vận hành tốc độ thấp và bền bỉ.
• Phù hợp cho thiết bị cần điều chỉnh tốc độ chính xác, như máy định lượng, máy phối trộn, máy xử lý vật liệu.

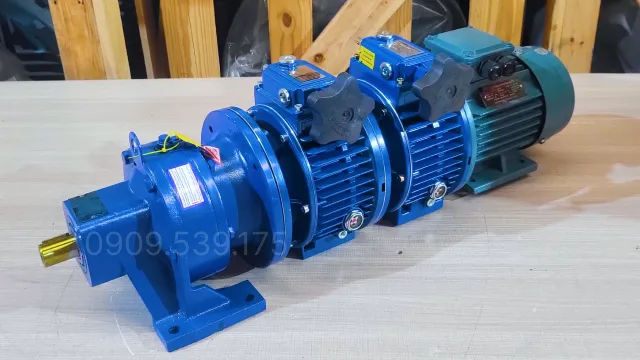

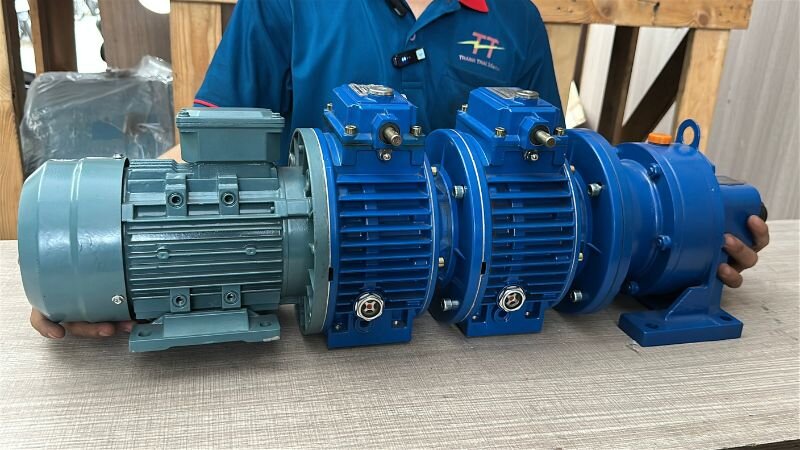

Cách lắp motor điện với 2 UDL và 1 Cycloid để tạo thành motor giảm tốc 3 cấp

• Bước 1: Lắp ráp cụm động cơ và hệ thống điều tốc (Motor điện + 2 UDL)
  • Đặt các thiết bị lên mặt phẳng, sau đó căn chỉnh đồng tâm để lắp bộ điều tốc UDL thứ nhất vào mặt bích của motor điện và siết chặt bu lông.
  • Tiếp tục ghép nối trực tiếp đầu ra của bộ UDL thứ nhất vào đầu vào của bộ UDL thứ hai tạo thành một cụm động cơ điều tốc hoàn chỉnh.
• Bước 2: Ghép nối cụm điều tốc vào hộp giảm tốc Cycloid
  • Đưa phần trục đầu ra của bộ UDL thứ hai khớp chính xác vào lỗ lắp ghép (đầu vào) của hộp giảm tốc Cycloid.
  • Phải đảm bảo trục và lỗ đồng tâm tuyệt đối để tránh kẹt, gãy trục. Sau khi đã vào đúng khớp, sử dụng cờ lê siết chặt toàn bộ bu lông kết nối mặt bích giữa cụm (Motor + 2 UDL) và hộp Cycloid.
• Bước 3: Kiểm tra an toàn
  • Rà soát lại toàn bộ hệ thống từ đầu motor đến cuối hộp Cycloid, đảm bảo 100% các điểm nối và ốc vít đã được siết với lực tiêu chuẩn, kết cấu tổng thể vững chãi.

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 Cycloid X4) kết hợp giữa hai bộ biến tốc UDL và hộp số hành tinh Cycloid X4 mang đến giải pháp tối ưu, tạo ra nguồn lực kéo mạnh mẽ, giúp máy hoạt động ổn định dưới cường độ làm việc liên tục.
