Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) là dòng động cơ giảm tốc (motor giảm tốc) được lắp từ động cơ điện (motor điện) cụ thể là động cơ điện 3 pha (motor điện 3 pha) kết hợp với hộp giảm tốc cụ thể hơn là hộp giảm tốc 3 cấp. Việc sử dụng đến 3 cấp giảm tốc cho phép thiết bị tạo ra tốc độ đầu ra siêu chậm nhưng moment xoắn cực lớn, rất thích hợp cho các ứng dụng yêu cầu duy trì chuyển động chậm nhưng ổn định. Thiết kế dạng trục vuông góc giúp motor dễ dàng lắp đặt trong các vị trí nhỏ hẹp hoặc các hệ thống có cấu trúc phức tạp.

Thiết kế motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) được hoàn thiện với kết cấu cơ khí chắc chắn, đảm bảo chịu tải lớn và hạn chế rung động khi vận hành. Ba tầng giảm tốc được bố trí theo dạng điều tốc → điều tốc → hộp số cycloid giúp việc giảm tốc diễn ra theo từng giai đoạn, êm hơn và hạn chế sốc tải.

Lớp vỏ motor và hộp số được sản xuất bằng gang đúc hoặc hợp kim nhôm đúc nguyên khối, tạo độ cứng vững cao, tản nhiệt nhanh và chống ăn mòn tốt. Nhờ đó, thiết bị có thể vận hành bền bỉ trong môi trường nhiều bụi, ẩm hoặc làm việc liên tục trong thời gian dài.

Cấu tạo motor giảm tốc 3 cấp (2 UDL và 1 Cycloid)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) là thuộc loại động cơ giảm tốc từ 1.1KW đến 3.7KW có cấu tạo từ động cơ điện 3 pha 1.5kW 2Hp được lắp với hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) với công năng mạnh mẽ, và hoạt động êm ái, có cấu tạo như sau:

Cấu tạo động cơ điện:

• Vỏ motor bằng gang hoặc nhôm đúc, độ bền cao và hỗ trợ tản nhiệt hiệu quả.
• Stator quấn dây đồng 100%, chịu được nhiệt độ cao khi motor chạy liên tục.
• Rotor lồng sóc cân bằng động, giúp giảm rung lắc và vận hành êm hơn.
• Trục motor bằng thép tôi cứng, đảm bảo chịu lực xoắn mạnh và chống mài mòn.
• Ổ bi chịu tải lớn, giúp động cơ hoạt động ổn định trong thời gian dài.

Cấu tạo hộp giảm tốc:

• Cấp 1 là bộ điều tốc cơ (UDL) cụ thể là bộ điều chỉnh tốc độ motor 1.5kW 2Hp thay đổi tốc độ đầu vào bằng cơ cấu ma sát hoặc bánh răng trước khi truyền sang cấp sau.
• Cấp 2: Hộp giảm tốc Cycloid
• Cánh quạt tản nhiệt (nếu có): Giúp làm mát hộp số, đặc biệt khi hoạt động với tải nặng.
• Trục đầu vào: Nối với động cơ, nhận chuyển động quay và truyền sang bộ truyền động cycloid.
• Trục đầu ra: Nhận chuyển động từ bộ truyền động cycloid và truyền đến thiết bị cần tải.
• Vỏ hộp: Bao bọc và bảo vệ các bộ phận bên trong, được làm từ gang hoặc thép.

Thông số kỹ thuật động cơ giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Bên cạnh cấu tạo và nguyên lý truyền động, các thông số kỹ thuật là cơ sở giúp người dùng đánh giá mức độ phù hợp của motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) với từng hệ thống máy móc. Dưới đây là các thông tin kỹ thuật được trình bày theo từng thành phần của cụm truyền động để thuận tiện cho việc lựa chọn và triển khai lắp đặt.

Thông số kỹ thuật động cơ điện 3 pha 1.5kW

Động cơ điện 3 pha 1.5kW 2Hp quyết định khả năng cung cấp công suất và duy trì hoạt động ổn định của toàn bộ cụm truyền động. Phần dưới đây tổng hợp các thông tin kỹ thuật giúp người dùng dễ dàng kiểm tra khả năng tương thích với hệ thống.

Thông số kỹ thuật điều tốc cơ UDL 1.5kW

Điều tốc cơ UDL hỗ trợ thay đổi tốc độ đầu vào một cách linh hoạt, đáp ứng nhiều yêu cầu vận hành khác nhau trong thực tế. Các thông tin kỹ thuật dưới đây sẽ giúp người dùng thuận tiện khi lựa chọn và kết hợp với các bộ phận truyền động khác.

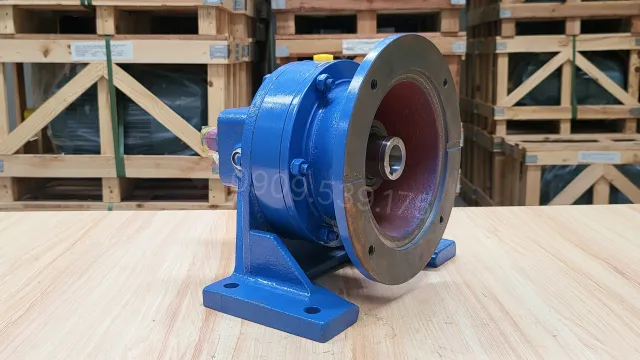

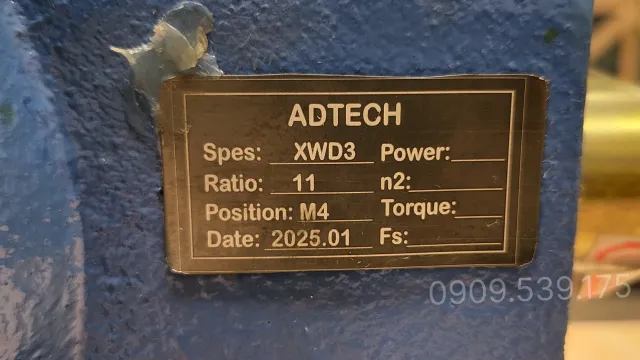

Thông số kỹ thuật hộp số Cycloid X3

Hộp số Cycloid X3 là tầng truyền động cuối, đảm nhiệm việc giảm tốc và truyền mô-men xoắn đến thiết bị làm việc với độ ổn định cao.

Ứng dụng motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) được áp dụng rộng rãi trong các ngành công nghiệp yêu cầu tốc độ chậm và moment cao:

• Máy khuấy nguyên liệu đặc, dung dịch sệt hoặc độ nhớt cao
• Băng tải tốc độ siêu chậm trong dây chuyền sản xuất
• Máy trộn, bồn đảo, thiết bị ủ nguyên liệu
• Hệ thống cấp liệu – định lượng chính xác
• Máy móc cơ khí vận hành liên tục trong môi trường khắc nghiệt

Cách lắp động cơ điện với 2 UDL và 1 Cycloid để tạo thành motor giảm tốc 3 cấp

Thành Thái Motor hướng dẫn các bước lắp ráp hệ thống motor giảm tốc 3 cấp (kết hợp giữa motor điện, 2 bộ điều tốc UDL và 1 hộp giảm tốc Cycloid) theo quy trình kỹ thuật chuẩn sau:

• Bước 1: Chuẩn bị thiết bị và bề mặt
  • Đặt tất cả các chi tiết (Motor điện, 2 hộp điều tốc vô cấp UDL, hộp giảm tốc Cycloid) lên một bề mặt bằng phẳng để dễ thao tác.
• Bước 2: Lắp bộ UDL thứ nhất vào motor điện
  • Căn chỉnh trục của động cơ điện sao cho thẳng hàng tuyệt đối với lỗ lắp ghép (đầu vào) của bộ điều tốc UDL thứ nhất.
  • Đưa trục vào khớp, sau đó lắp các bu lông liên kết vào mặt bích và siết đều tay để cố định chắc chắn UDL vào motor.
• Bước 3: Ghép nối UDL thứ hai vào UDL thứ nhất
  • Lấy đầu ra của UDL thứ nhất kết nối trực tiếp vào đầu vào của bộ UDL thứ hai.
  • Sử dụng ốc vít siết chặt các khớp nối. Việc xếp chồng 2 UDL giúp gia tăng biên độ và độ mịn khi điều chỉnh tốc độ vô cấp của hệ thống.
• Bước 4: Kết nối cụm (Motor + 2 UDL) vào hộp giảm tốc Cycloid
  • Nhấc cụm thiết bị vừa lắp và đưa phần đầu ra của UDL thứ hai vào lỗ lắp ghép của hộp giảm tốc Cycloid.
  • Đảm bảo trục và lỗ đồng tâm để tránh hiện tượng rung lắc hoặc kẹt gãy trục khi hoạt động. Lắp bu lông và siết thật chặt cụm động cơ vào Cycloid.
• Bước 5: Kiểm tra và hoàn thiện
  • Rà soát lại toàn bộ các điểm ghép nối từ đầu motor đến cuối hộp giảm tốc Cycloid, đảm bảo tất cả bu lông đều đã được siết chặt cứng.
  • Đảm bảo tổng thể hệ thống chắc chắn, vững chãi và an toàn trước khi tiến hành cắm điện chạy thử nghiệm.

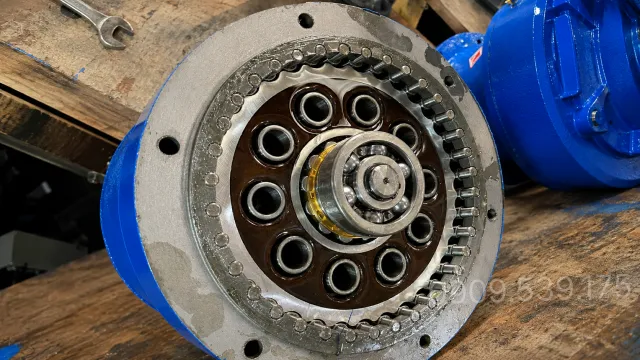

Cơ chế truyền lực thông qua các con lăn và đĩa hành tinh bên trong hộp số Cycloid X3 giúp cụm máy hạn chế tối đa tình trạng sốc tải và triệt tiêu các rung chấn cơ học có hại. Sự đồng bộ cơ khí cao giữa các mặt bích kết nối giúp trục thép tôi cứng của máy luôn quay đồng tâm, giảm thiểu hiện tượng mài mòn và nâng cao độ chính xác cho hệ thống định lượng tự động.

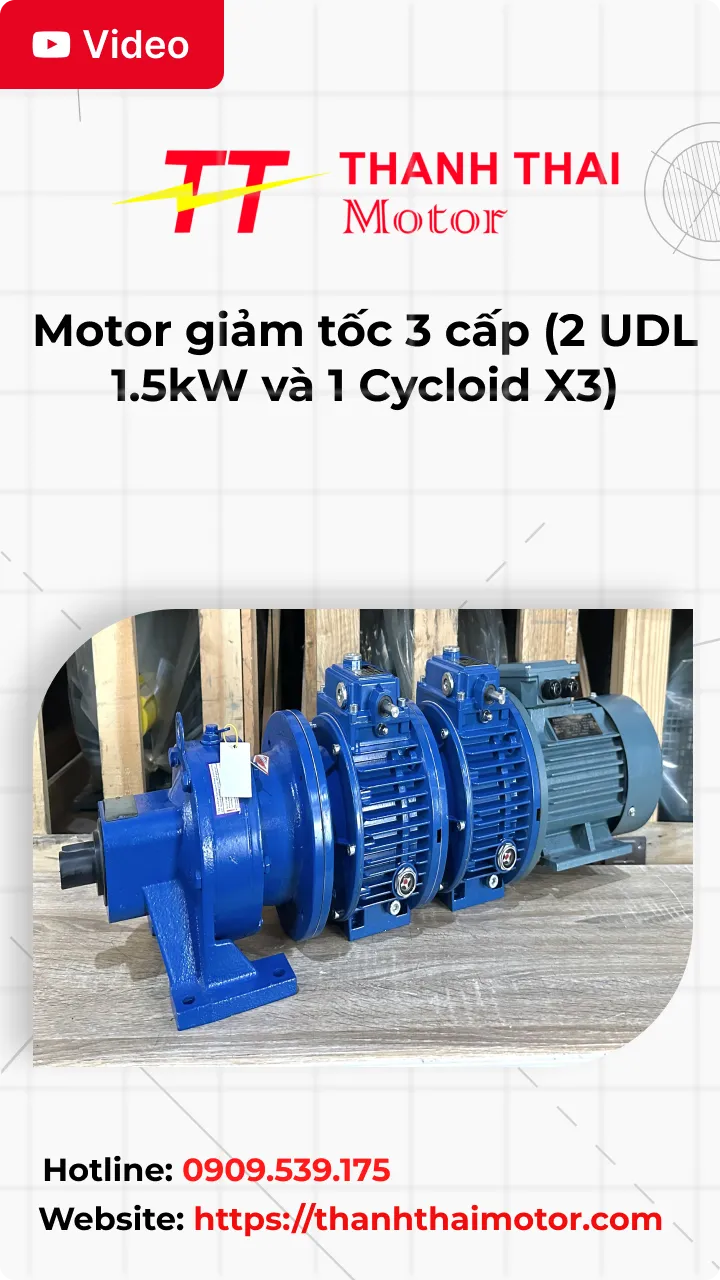

Xem ngay video động cơ giảm tốc hoặc theo dõi hệ thống video tổng hợp của Thành Thái Motor để khám phá chi tiết từng dòng động cơ điện, motor giảm tốc và phụ kiện truyền động.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
