Động cơ giảm tốc (motor giảm tốc) cốt ngang là dòng mô tơ giảm tốc có trục đầu ra dạng trục đặc, được sử dụng phổ biến trong các hệ thống truyền động công nghiệp. Thiết kế này giúp truyền lực ổn định và dễ kết nối với nhiều cơ cấu máy. Bài viết dưới đây sẽ phân tích ưu điểm motor giảm tốc cốt ngang, cấu tạo, nguyên lý hoạt động và cách chọn thông số phù hợp.

Motor giảm tốc cốt ngang có thiết kế đơn giản, dễ lắp đặt và phù hợp với nhiều cơ cấu truyền động khác nhau. Một số ưu điểm nổi bật gồm:

Motor giảm tốc cốt ngang có kết cấu lắp đặt phổ biến, dễ bố trí trên nhiều loại khung máy. Trục đầu ra dạng cốt dương cũng giúp việc kết nối với thiết bị truyền động thuận tiện hơn.

Trục đầu ra dạng trục đặc có khả năng chịu tải tốt, giúp truyền mô men ổn định trong quá trình làm việc. Khi lắp đặt đúng kỹ thuật, motor vận hành êm và hạn chế rung lắc.

Cốt ngang có thể kết nối với nhiều cơ cấu như nhông xích, puly dây đai, bánh răng và khớp nối. Nhờ đó, motor dễ tích hợp vào nhiều hệ thống máy khác nhau.

Motor giảm tốc cốt ngang có nhiều mức công suất và tỷ số truyền, đáp ứng các yêu cầu khác nhau về tốc độ và mô men đầu ra. Người dùng có thể lựa chọn theo tải thực tế của máy.

Phần trục đầu ra nằm bên ngoài giúp việc lắp puly, nhông xích và khớp nối thuận tiện hơn. Khi bảo dưỡng hoặc thay vòng bi, phớt trục cũng dễ thao tác hơn.

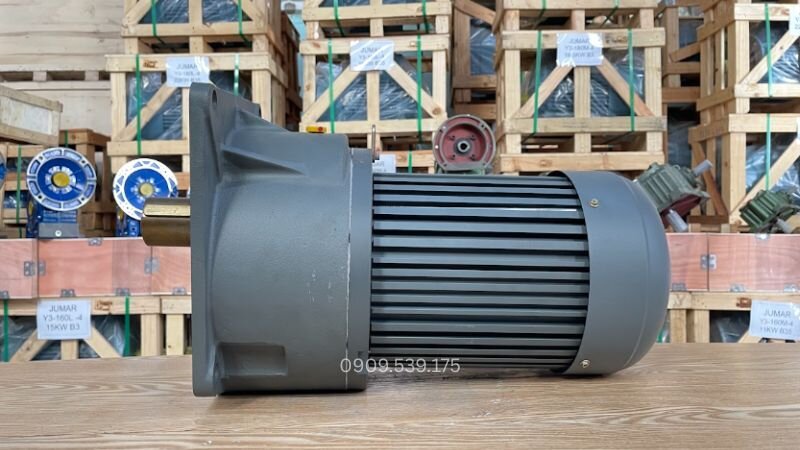

Những ưu điểm nổi bật của motor giảm tốc cốt ngang trong các hệ thống truyền động công nghiệp

Motor giảm tốc cốt ngang gồm nhiều bộ phận kết hợp để giảm tốc độ, tăng mô men và truyền lực ổn định đến thiết bị. Các bộ phận chính gồm:

Động cơ điện (motor điện) có thể là loại 1 pha hoặc 3 pha, gồm stator và rotor. Bộ phận này chuyển điện năng thành cơ năng và tạo tốc độ quay ban đầu cho hệ thống.

Hộp số gắn liền động cơ thường có vỏ bằng gang, nhôm hoặc thép, bên trong chứa các bộ truyền bánh răng. Bộ phận này giúp giảm tốc độ motor và tăng mô men đầu ra theo tỷ số truyền.

Trục đầu ra hay cốt ngang là trục thép đặc nhô ra ngoài hộp số. Trục thường có rãnh then để cố định puly, nhông xích hoặc khớp nối, hạn chế trượt khi truyền lực.

Bánh răng đảm nhiệm việc truyền và thay đổi tốc độ, mô men giữa các trục. Ổ bi giúp đỡ trục, giảm ma sát và giữ các chi tiết truyền động hoạt động ổn định.

Phớt chắn dầu được lắp tại vị trí trục đầu ra đi qua vỏ hộp số. Phớt giúp giữ dầu bôi trơn bên trong, đồng thời hạn chế bụi bẩn và hơi ẩm xâm nhập vào hộp số.

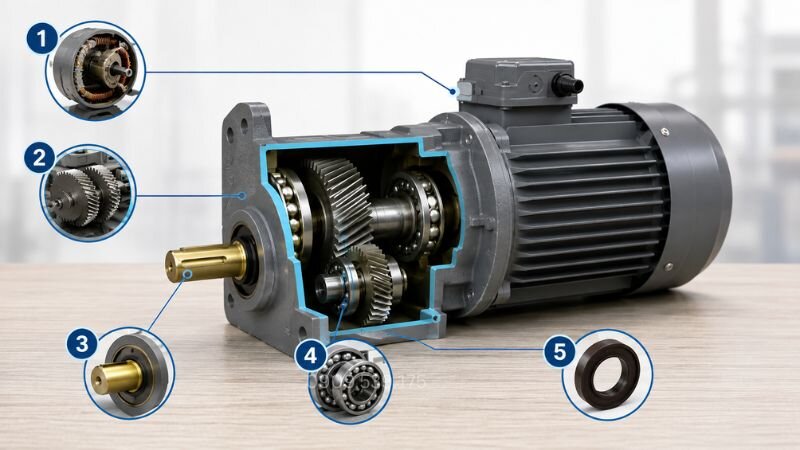

Các bộ phận chính cấu thành motor giảm tốc cốt ngang và chức năng của từng chi tiết

Motor giảm tốc cốt ngang hoạt động bằng cách kết hợp motor gắn liền hộp số giảm tốc để giảm tốc độ quay, tăng mô men và truyền lực đến thiết bị.

Khi được cấp điện, motor tạo ra từ trường quay làm rotor bắt đầu chuyển động và sinh ra mô-men xoắn. Đây là nguồn động lực ban đầu để truyền chuyển động đến bộ phận giảm tốc. Tốc độ quay của motor thường khá cao, trong khi máy công tác lại yêu cầu tốc độ thấp hơn nên cần có cơ cấu giảm tốc ở phía sau.

Chuyển động từ trục motor được truyền vào bộ phận giảm tốc thông qua trục đầu vào. Các bánh răng bên trong ăn khớp với nhau theo tỷ số truyền đã thiết kế, từ đó làm giảm tốc độ quay và điều chỉnh lực truyền động cho phù hợp với yêu cầu của máy.

Khi tốc độ quay giảm xuống, mô-men xoắn tại trục đầu ra sẽ tăng lên. Mức mô-men thực tế còn phụ thuộc vào tỷ số truyền, hiệu suất truyền động và tổn hao do ma sát bên trong. Nhờ đó, motor giảm tốc có thể tạo lực kéo lớn hơn để đáp ứng các loại tải khác nhau.

Sau khi được giảm tốc, mô-men xoắn truyền đến trục cốt ngang và tiếp tục kết nối với các bộ phận như nhông xích, puly, bánh răng hoặc khớp nối. Từ đây, chuyển động được truyền đến băng tải, cánh khuấy, máy cán và nhiều cơ cấu máy khác, giúp thiết bị hoạt động đúng tốc độ và yêu cầu tải.

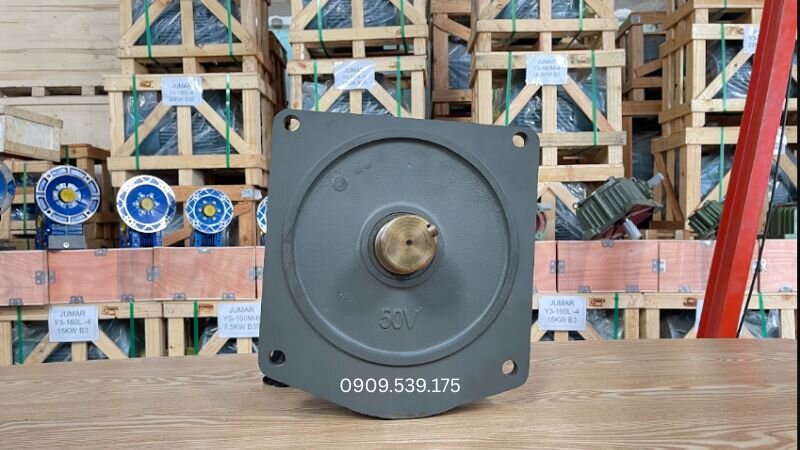

Nguyên lý hoạt động của motor giảm tốc cốt ngang từ lúc tạo chuyển động đến khi truyền lực cho tải

Motor giảm tốc cốt ngang và cốt âm khác nhau chủ yếu ở thiết kế trục đầu ra và cách kết nối với tải. Việc lựa chọn cần dựa vào không gian lắp đặt và đặc điểm của hệ thống.

Cốt ngang: Trục đầu ra dạng trục đặc nhô ra ngoài hộp số.
Cốt âm: Trục đầu ra dạng lỗ rỗng, cho phép trục của thiết bị đi xuyên vào bên trong.

Cốt ngang: Thường kết nối với tải thông qua nhông xích, puly, dây curoa hoặc khớp nối.
Cốt âm: Có thể lắp trực tiếp với trục tải, giúp giảm bớt các bộ phận truyền động trung gian.

Cốt ngang: Cần thêm không gian cho trục đầu ra và các phụ kiện truyền động.
Cốt âm: Thiết kế gọn hơn, phù hợp với hệ thống có không gian lắp đặt hạn chế.

Nên chọn cốt ngang khi cần truyền động qua puly, nhông xích hoặc khớp nối, đặc biệt với hệ thống cần thay đổi phương án truyền động hoặc có khoảng cách giữa motor và tải.

Cốt âm phù hợp với hệ thống cần thiết kế gọn, muốn giảm phụ kiện trung gian và có thể lắp trực tiếp hộp số với trục của thiết bị.

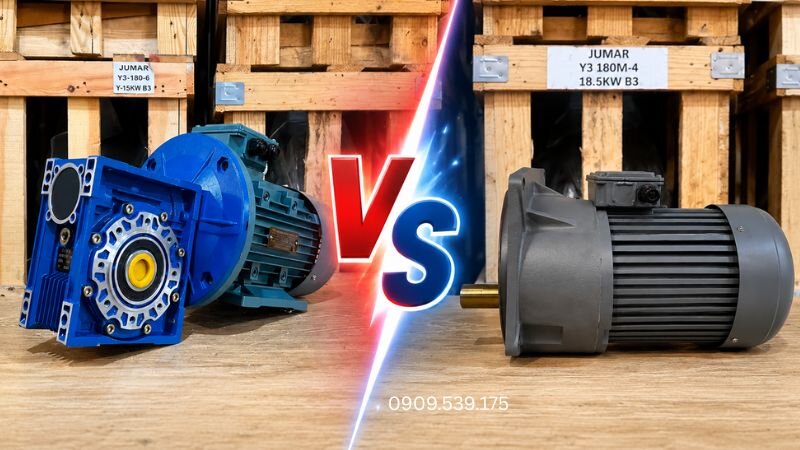

So sánh đặc điểm trục đầu ra và cách kết nối tải giữa motor cốt ngang và cốt âm

Để motor hoạt động ổn định và hạn chế hư hỏng, cần chú ý một số vấn đề trong quá trình lắp đặt và vận hành:

Căn chỉnh đồng tâm: Khi dùng khớp nối, cần căn chỉnh trục motor và trục tải đúng tâm để hạn chế rung và mòn vòng bi.
Lực căng dây đai hoặc xích: Không căng dây quá mức vì có thể tạo lực hướng kính lớn lên trục, gây mòn phớt và hỏng vòng bi.
Châm dầu đúng mức: Kiểm tra mức dầu và sử dụng loại dầu phù hợp theo yêu cầu của hộp giảm tốc.
Che chắn bảo vệ: Các bộ phận như nhông, xích và trục quay cần có lồng bảo vệ để đảm bảo an toàn khi vận hành.

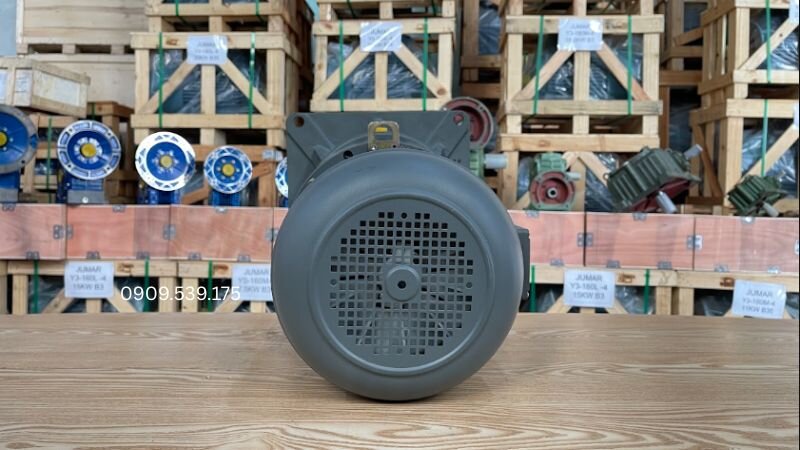

Những lưu ý quan trọng khi lắp đặt và vận hành motor giảm tốc cốt ngang để hạn chế hư hỏng

Nguyên nhân thường do lệch tâm giữa trục motor và tải, chân đế lỏng, vòng bi mòn hoặc puly, nhông xích lắp không đồng tâm. Cần kiểm tra và căn chỉnh lại hệ truyền động.

Cần dựa vào đường kính trục, mô men đầu ra, tải hướng kính và tải dọc trục cho phép của hộp giảm tốc. Không nên chỉ dựa vào công suất motor để xác định khả năng chịu tải của trục.

Nhiệt độ tăng nhẹ có thể xảy ra trong quá trình làm việc, nhưng nếu trục nóng bất thường cần kiểm tra vòng bi, phớt, tải truyền động và tình trạng bôi trơn để xác định nguyên nhân.

Nên thay phớt khi phát hiện dầu rò quanh trục, môi phớt bị chai nứt hoặc trục có độ rơ lớn. Sau khi thay cần kiểm tra bề mặt trục để tránh phớt mới tiếp tục bị rò dầu.

Có. Kiểm tra độ rơ giúp phát hiện sớm tình trạng mòn vòng bi, trục hoặc bánh răng. Nếu độ rơ tăng bất thường kèm tiếng ồn và rung, nên dừng máy để kiểm tra kỹ.

Motor giảm tốc cốt ngang được sử dụng phổ biến nhờ khả năng truyền lực ổn định và dễ kết nối với nhiều cơ cấu máy. Hiểu rõ ưu điểm, cấu tạo và sự khác nhau giữa cốt ngang với cốt âm giúp người dùng lựa chọn đúng thiết bị. Đồng thời, cần chọn phù hợp công suất, tỷ số truyền và đường kính trục để motor hoạt động ổn định, bền lâu.
