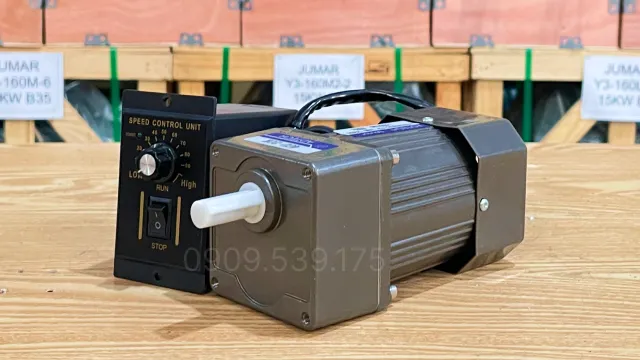

Motor giảm tốc mini 25w 30w

Motor giảm tốc mini 25w 30w (mô tơ giảm tốc mini 25w 30w) là dòng động cơ giảm tốc hay còn được gọi là motor giảm tốc (mô tơ giảm tốc) có kích thước nhỏ gọn, linh hoạt trong lắp đặt và phù hợp cho nhiều ứng dụng giảm tốc khác nhau. Với thiết kế tinh gọn nhưng vẫn đảm bảo hiệu suất hoạt động ổn định, loại động cơ giảm tốc mini này được sử dụng phổ biến trong các lò quay heo, quay vịt, máy sục khí oxy,..

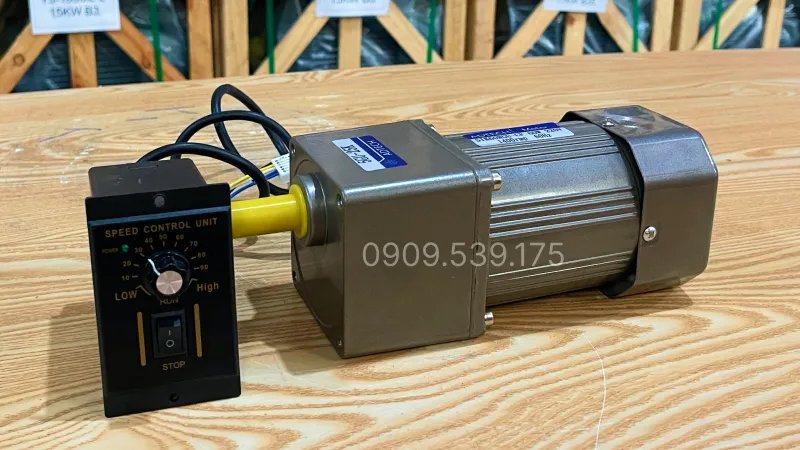

Thiết kế tổng quan motor giảm tốc mini 25w 30w

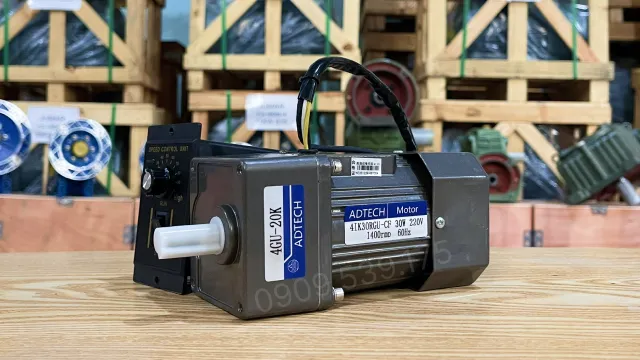

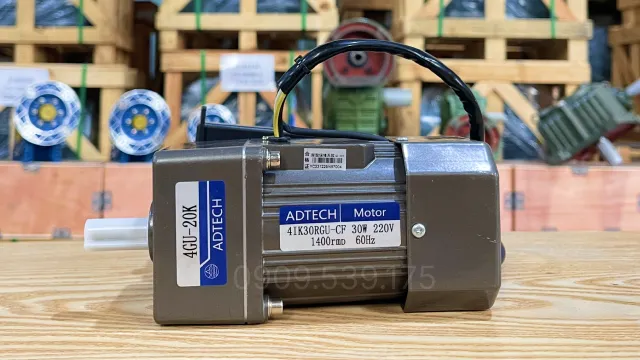

Motor giảm tốc mini 25w 30w được cấu thành từ động cơ điện (motor điện) và hộp giảm tốc, nó được lắp đặt với một lớp vỏ bên ngoài làm bằng nhôm giúp bảo vệ tốt cho các bộ phận bên trong của động cơ giảm tốc mini và còn được phủ lên bề mặt vỏ một lớp sơn giúp cho lớp vỏ bằng nhôm không bị hao mòn rỉ sét do thời tiết.

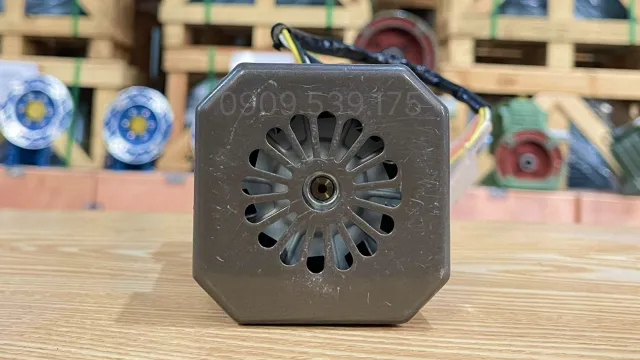

Cánh quạt của motor giảm tốc mini còn được dùng để làm mát cho toàn bộ phận của thân của động cơ. Phần đuôi của motor giảm tốc còn được thiết kế thêm nắp chụp sampo để đảm bảo an toàn và giúp cho cánh quạt chống bị vật dụng khác làm hư hao và tốt hơn hết là cho người sử dụng khi vận hành động cơ giảm tốc mini dưới 1.1kW.

Cấu tạo bên trong motor giảm tốc

Motor giảm tốc mini 25w 30w được cấu tạo bên ngoài bằng vỏ nhôm giúp làm mát cho động cơ khi vận hành và bên trong của động cơ được sử dụng toàn bộ là dây đồng 100%.

• Stator: Chứa hệ thống cuộn dây đồng tạo từ trường khi được cấp điện.
• Rotor: Chuyển đổi năng lượng điện thành chuyển động quay và truyền công suất đến hộp giảm tốc.
• Dây quấn đồng: Sử dụng dây đồng có khả năng dẫn điện và tản nhiệt tốt, góp phần duy trì hiệu suất làm việc.
• Trục motor: Kết nối trực tiếp với cụm bánh răng trong hộp giảm tốc để truyền mô-men xoắn.
• Hộp giảm tốc: Gồm nhiều cấp bánh răng giúp giảm tốc độ quay và tăng lực kéo đầu ra theo tỷ số truyền lựa chọn.
• Ổ bi: Hỗ trợ trục quay ổn định, giảm ma sát và hạn chế rung động.
• Phớt làm kín: Giúp ngăn bụi bẩn và giữ dầu bôi trơn bên trong hộp số.
• Cánh quạt tản nhiệt: Hỗ trợ làm mát động cơ trong quá trình vận hành.

Phân loại motor giảm tốc mini 25w 30w

Motor giảm tốc mini có đa dạng kiểu lắp đặt như chân đế, mặt bích và trục ra vuông góc, cốt âm và cốt dương,…

Motor giảm tốc mini 25w 30w trục thẳng (Kí kiệu IKR)

Mã IKR đảm nhận chức năng dẫn động đồng trục tuyến tính. Ngàm chân đế vuông hỗ trợ người dùng định vị chắc chắn khối động cơ lên các mặt phẳng gá.

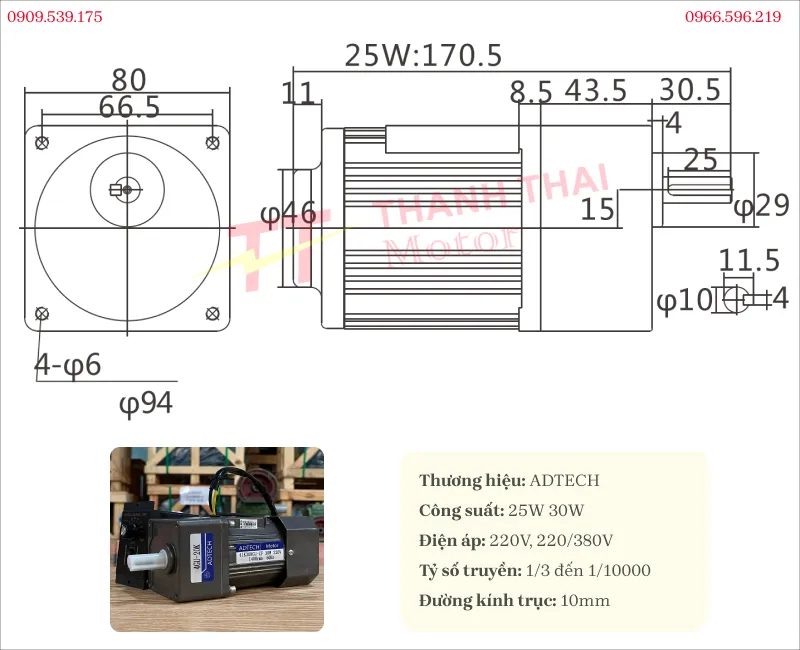

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành công nghệ thực phẩm: Ứng dụng xoay trục kẹp nướng xúc xích tự động, chạy băng tải gạt ly nhựa cỡ nhỏ.
• Ngành y tế dược phẩm: Ứng dụng lai dắt trục bơm màng nhu động định lượng dung dịch, máy rung lắc ống nghiệm.
• Ngành thiết bị điện gia dụng: Ứng dụng làm hệ thống dẫn động cơ cấu đảo gió louver trong các quạt điều hòa hơi nước công nghiệp.

Motor giảm tốc mini 25w 30w vuông góc cốt âm (Kí hiệu RH)

Phiên bản vuông góc cốt âm giúp đổi hướng truyền động 90 độ và tối ưu diện tích lắp đặt trong các cụm máy nhỏ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành in ấn vi mạch: Ứng dụng luồn trục dẫn động rulo nạp phôi giấy tĩnh điện hoặc màng cách điện.
• Ngành chế tạo máy may: Ứng dụng chạy hệ thống con lăn kéo căng và thu hồi viền mép vải thừa tự động.
• Ngành thiết bị phòng thí nghiệm: Ứng dụng xoay khay inox chứa mẫu vật vi sinh bên trong tủ sấy môi trường góc 360 độ.

Motor giảm tốc mini 25w 30w vuông góc cốt dương (Kí hiệu: RA)

Mã RA bẻ góc truyền mô-men xoắn 90 độ so với phương sinh công ban đầu của rotor. Phần cốt lồi 10 ly cung cấp điểm tựa lý tưởng để cài puly đai răng hoặc nhông sên xích.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành quảng cáo OOH: Ứng dụng quay hệ thống lăng trụ tam giác của biển báo billboard xoay lật 3 mặt (Trivision).
• Ngành F&B: Ứng dụng dẫn động cụm nhông xích truyền động cho lò nướng vịt quay, gà quay quy mô gia đình.
• Ngành sinh vật cảnh: Ứng dụng chạy hệ thống guồng quạt đập nước mini tạo oxy bề mặt cho hồ cá Koi.

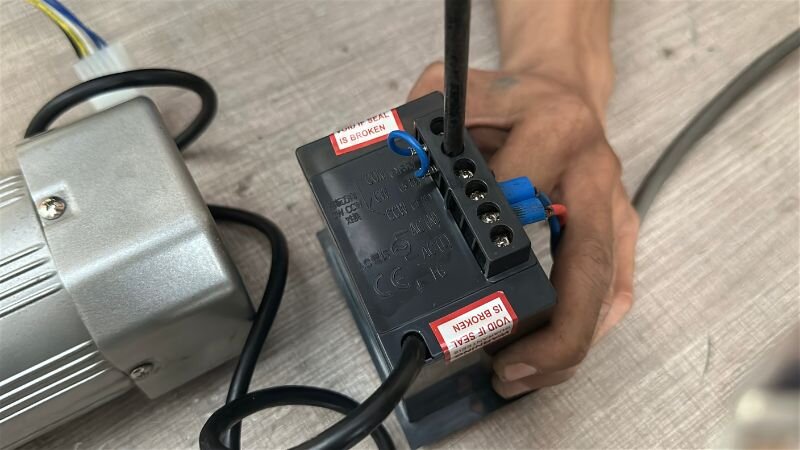

Cách đảo chiều motor giảm tốc mini

Để thay đổi hướng truyền động của mô-tơ giảm tốc mini một cách an toàn và nhanh chóng, bạn chỉ cần can thiệp vào mạch điều khiển theo 4 thao tác cốt lõi sau:

• Bước 1: Chẩn đoán chiều quay nguyên bản: Cấp nguồn điện để chạy thử động cơ giảm tốc mini và xác nhận phần cốt trục đang vận hành theo hướng mặc định là cùng chiều kim đồng hồ.

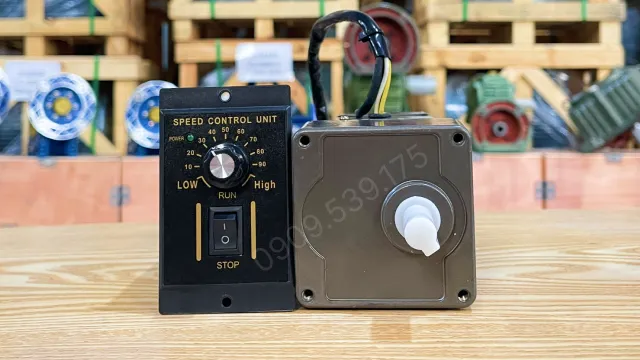

• Bước 2: Phân lập chân tín hiệu cố định: Ngắt toàn bộ điện lưới, sau đó quan sát bảng đấu nối phía sau hộp điều tốc để tìm chân COM. Đây là chân cấp nguồn chung, yêu cầu kỹ thuật là phải giữ nguyên vị trí sợi cáp tại đây và không được tháo dỡ.
• Bước 3: Đấu nối lại mạch chuyển hướng: Sử dụng tua vít để tháo sợi dây tín hiệu đang nằm ở cổng CW (đại diện cho vòng quay thuận). Tiến hành chuyển sợi dây này sang cắm tại cổng CCW (vòng quay nghịch) và siết chặt ốc vít để cố định.
• Bước 4: Đóng điện và nghiệm thu: Cấp lại nguồn và bật công tắc bộ điều khiển. Quan sát chuyển động của trục motor, nếu thiết bị đã quay theo hướng ngược chiều kim đồng hồ thì quy trình đảo mạch đã hoàn tất.

Motor giảm tốc mini 25W 30W là giải pháp truyền động phù hợp cho các thiết bị có yêu cầu công suất nhỏ, vận hành ổn định và tiết kiệm không gian lắp đặt. Nhờ đa dạng kiểu kết cấu cùng nhiều lựa chọn tỷ số truyền, sản phẩm có thể đáp ứng linh hoạt cho nhiều ứng dụng từ máy chế biến thực phẩm, thiết bị tự động đến các mô hình cơ khí chuyên dụng.

Để nắm rõ hơn về sơ đồ đấu nối, kỹ thuật đảo chiều quay cơ bản hay các lưu ý an toàn khi lắp đặt, bạn có thể xem thêm các video tổng hợp trực quan của chúng tôi. Những tài liệu trong kho video động cơ giảm tốc này được thiết kế chi tiết, giúp ngay cả những người không chuyên cũng có thể dễ dàng tiếp cận và thao tác đúng kỹ thuật.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
