Motor giảm tốc mini 120w

Motor giảm tốc mini 120w (mô tơ giảm tốc mini 120w) là loại động cơ giảm tốc (motor giảm tốc) dùng để điều chỉnh tốc độ với thiết kế nhỏ gọn, trọng lượng nhỏ nên rất dễ lắp đặt và di chuyển. Với ứng dụng được sử dụng phổ biến trong các ngành thực phẩm như quay gà, quay vịt, được sử dụng trong các hệ thống máy móc như máy sản xuất khẩu trang, máy quấn màn PE, máy cuộn vải,…

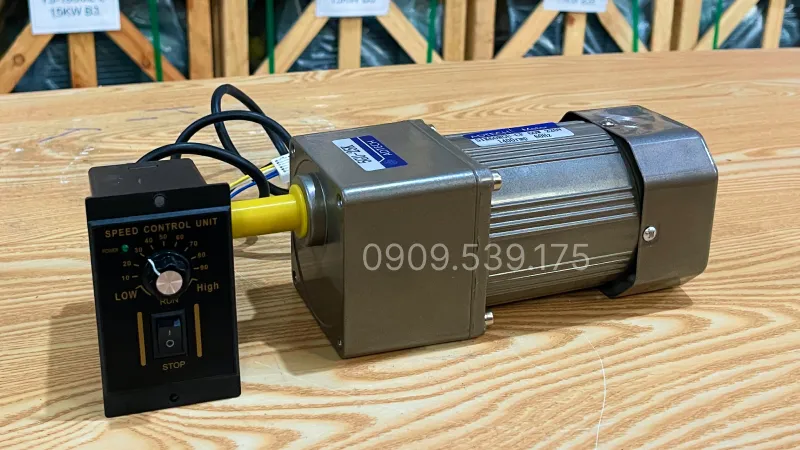

Thiết kế tổng quan về motor giảm tốc mini 120w

Động cơ giảm tốc mini (mô tơ giảm tốc mini) có cấu tạo bên ngoài được làm từ chất liệu nhôm, lớp sơn màu xanh chống ăn mòn và bụi bẩn, thẩm quan hơn cho người nhìn.

Phần đuôi của động cơ được trang bị thêm một hệ thống cánh quạt tản nhiệt gắn liền với trục rotor. Bao bọc bên ngoài cánh quạt là nắp chụp (sampo) có các khe lấy gió, làm nhiệm vụ bảo vệ cánh quạt khỏi các va đập cơ học từ bên ngoài và điều hướng luồng gió chạy dọc theo thân nhôm để làm mát động cơ một cách tuần hoàn, liên tục.

Cấu tạo bên trong của motor giảm tốc

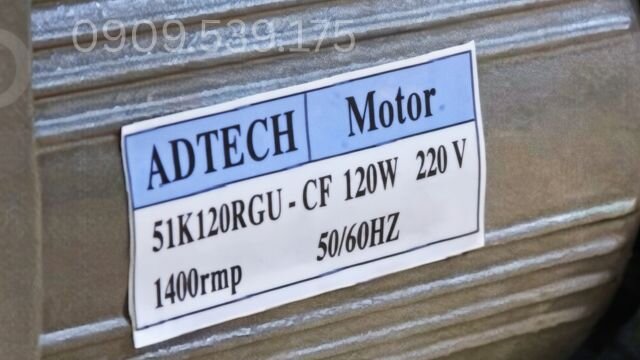

Motor giảm tốc mini 120W thuộc dòng động cơ giảm tốc dưới 1.1kW được cấu tạo từ động cơ điện (motor điện), có thể là động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha) kết hợp với hộp giảm tốc.

• Phần động cơ điện: Lõi stator của máy được quấn từ 100% dây đồng nguyên chất, đảm bảo độ dẫn điện tuyệt đối và đạt tiêu chuẩn cách nhiệt cấp F (chịu được nhiệt độ lên đến 155°C). Rotor được chế tạo từ các lá thép kỹ thuật từ tính cao, qua quá trình cân bằng động giúp triệt tiêu độ rung lắc và tiếng ồn.
• Phần hộp giảm tốc: Chứa hệ thống bánh răng truyền động làm từ thép chống mài mòn và được xử lý nhiệt luyện (tôi cứng) để tăng độ bền cơ học. Các bánh răng được bố trí ăn khớp với nhau theo các tỷ số truyền (Ratio) đa dạng từ 1/3 đến 1/10.000, kết hợp với ổ bi (bạc đạn) cao cấp và mỡ bôi trơn chuyên dụng giúp cơ cấu xoay mượt mà, chuyển đổi tốc độ vòng quay từ motor sang trục ra một cách chính xác.

Mời xem video thực tế về sản phẩm motor giảm tốc mini.

Phân loại motor giảm tốc mini 120w

Motor giảm tốc mini rất gồm có các kiểu lắp đặt như chân đế, mặt bích và trục ra vuông góc, côt âm và cốt dương,…

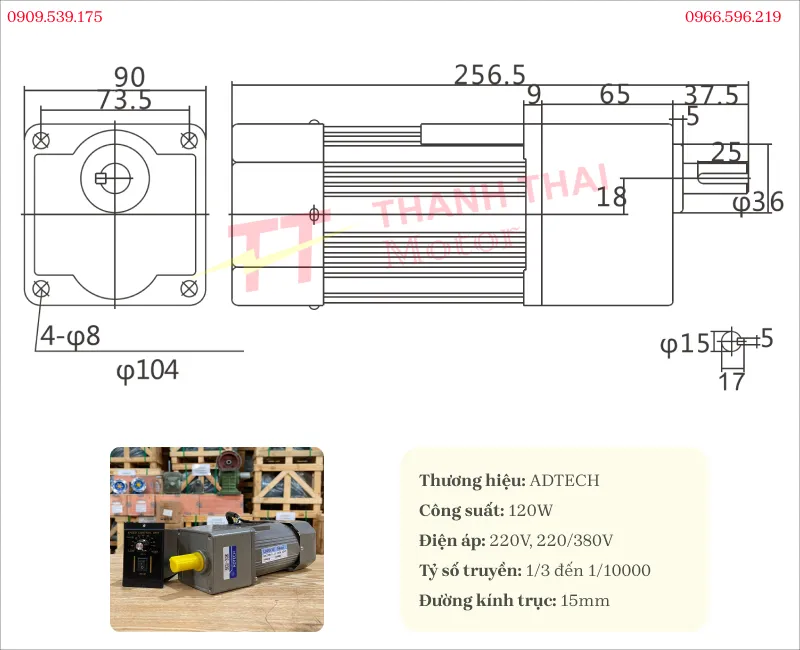

Motor giảm tốc mini 120w trục thẳng (Kí kiệu IKR)

Động cơ giảm tốc mini 120w trục thẳng IKR là giải pháp truyền động cơ bản nhất được ứng dụng trong các dây chuyền tuyến tính. Thiết bị hỗ trợ kết nối đồng trục với tải một cách trực tiếp qua khớp nối cơ khí.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành chế biến thực phẩm: Ứng dụng trong lò quay heo, hệ thống xiên nướng gà vịt tự động đòi hỏi vòng quay chậm và đều.
• Ngành bao bì đóng gói: Ứng dụng làm hệ thống kéo của máy quấn màng PE, máy dán thùng carton cỡ nhỏ.
• Ngành F&B: Ứng dụng chạy hệ thống băng chuyền lẩu băng chuyền tại các nhà hàng.

Motor giảm tốc mini 120w vuông góc cốt âm (Kí hiệu RH)

Motor vuông góc cốt âm RH giúp tối ưu hóa diện tích lắp ráp cho những cỗ máy có không gian hẹp. Thiết kế lõm (cốt âm) cho phép người dùng cắm trực tiếp trục của máy móc vào thẳng hộp số nhằm tiết kiệm tối đa các chi tiết phụ trợ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành dệt may: Ứng dụng trong cơ cấu xoay của máy cuộn vải, băng tải chuyển vật liệu dệt.
• Ngành chế biến nông sản: Ứng dụng quay hệ thống lồng sấy nông sản mini, máy rang hạt dẻ.
• Ngành y tế: Ứng dụng vào băng tải truyền dẫn trong hệ thống máy sản xuất khẩu trang y tế tự động.

Motor giảm tốc mini 120w vuông góc cốt dương (Kí hiệu: RA)

Dòng motor vuông góc cốt dương RA được chế tạo đặc biệt cho các hệ thống cần thay đổi hướng truyền động 90 độ. Trục dương lồi ra ngoài tạo điều kiện thuận lợi để kỹ thuật viên gắn các loại nhông sên xích hoặc puly dây đai.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành môi trường thủy sản: Ứng dụng quay hệ thống cánh quạt máy sục khí oxy trong các đầm nuôi tôm, cá.
• Ngành hóa mỹ phẩm: Ứng dụng gắn cánh khuấy để trộn các loại dung dịch, hóa chất lỏng trong bồn cỡ nhỏ.
• Ngành cơ khí tự động: Ứng dụng chạy các cửa cuốn tự động, hệ thống tời nâng hạ hàng hóa tải trọng nhẹ.

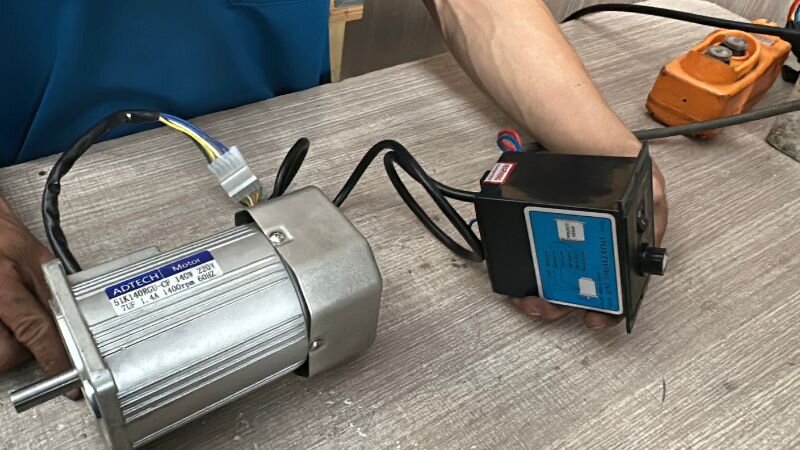

Cách đảo chiều motor giảm tốc mini

Để thay đổi hướng quay của trục động cơ giảm tốc mini 1 pha, bạn cần thao tác trực tiếp trên bảng mạch đấu dây của bộ điều khiển. Dưới đây là quy trình xử lý kỹ thuật chi tiết:

• Bước 1: Đánh giá trạng thái quay mặc định. Tiến hành cấp nguồn và khởi động thiết bị để kiểm tra. Ở thiết lập gốc ban đầu, trục motor sẽ hoạt động theo hướng cùng chiều kim đồng hồ.
• Bước 2: Ngắt điện và tiếp cận bộ điều khiển. Tắt hoàn toàn nguồn điện để đảm bảo an toàn. Sau đó, sử dụng tua vít để mở bảng chân đấu nối (terminal block) nằm ở mặt sau của hộp điều khiển tốc độ.
• Bước 3: Xác định cụm chân tín hiệu. Quan sát các ký hiệu trên bảng đấu nối. Bạn cần xác định đúng vị trí của dây COM (Common). Đây là dây nối chung và phải được giữ cố định, tuyệt đối không tháo rời hay thay đổi vị trí của dây này.
• Bước 4: Đảo vị trí dây chiều quay. Để đảo chiều chuyển động của trục, bạn dùng tua vít nới lỏng ốc và tháo đầu dây đang nằm ở vị trí CW (Clockwise – Cùng chiều kim đồng hồ). Chuyển và đấu nối sợi dây này sang vị trí chân CCW (Counter-Clockwise – Ngược chiều kim đồng hồ), sau đó siết chặt ốc để đảm bảo tiếp xúc điện.
• Bước 5: Cấp nguồn và nghiệm thu. Cắm lại nguồn điện và bật công tắc bộ điều khiển. Quan sát chuyển động của cốt trục motor để xác nhận thiết bị đã vận hành ổn định theo hướng ngược chiều kim đồng hồ.

Motor giảm tốc mini 120w là một trong những giải pháp truyền động nhỏ gọn và bền bỉ nhất hiện nay, đáp ứng được sự đa dạng trong cả lĩnh vực dân dụng lẫn công nghiệp. Để có cái nhìn trực quan hơn về cách thức thiết bị vận hành và các kiểu lắp đặt, bạn có thể tham khảo video tổng hợp các ứng dụng thực tế trên kênh của Thành Thái Motor. Ngoài ra, việc xem chi tiết các video động cơ giảm tốc qua từng góc máy sẽ có cái nhìn trực quan hơn cho từng loại sản phẩm.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
