Motor giảm tốc mini 140w

Motor giảm tốc mini 140w (mô tơ giảm tốc mini 140w) được nhà thiết kế và lắp ráp với các chi tiết tạo ra sản phẩm có kích thước nhỏ gọn dễ vận chuyển đi lại. Động cơ giảm tốc còn được gọi là motor giảm tốc (mô tơ giảm tốc) có rất nhiều ưu điểm nổi bật và được sử dụng trong các ứng dụng sản xuất, hoặc trong các ngành công nghiệp hoặc các hộ gia đình kinh doanh.

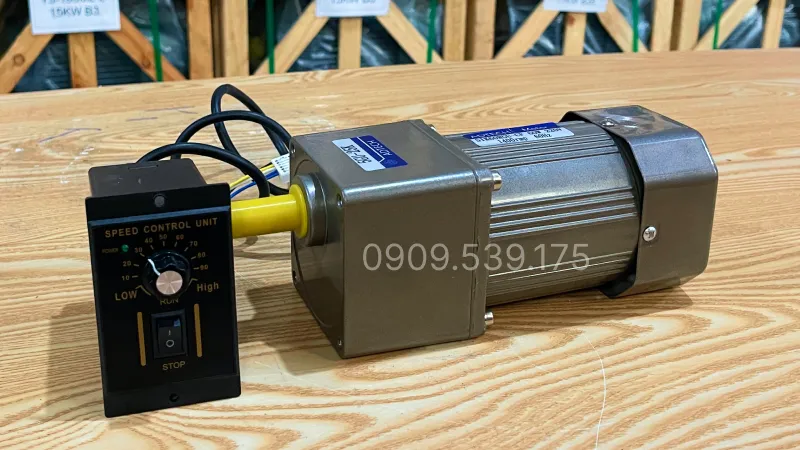

Thiết kế tổng quan về motor giảm tốc mini 140w

Động cơ giảm tốc mini có cấu tạo với vỏ bên ngoài làm bằng nhôm giúp cho vấn đề tản nhiệt khi vận hành motor được hiệu quả hơn và song song với đó giúp bảo vệ được lõi đồng bên trong, lớp vỏ nhôm bên ngoài được phủ một lớp sơn lên về mặt của nhôm giúp cho nhôm không bị ăn mòn do thời tiết.

Phần sau mô tơ giảm tốc được thiết kế cánh quạt giúp trong quá trình hoạt động của motor làm cánh quạt quay và cho ra luồng gió làm tản nhiệt cho phần thân máy và khi cánh quạt quay thì phần dùng để bảo vệ cánh quạt khỏi và chạm với các vật bên ngoài thì đó là nắp sapo giúp bảo vệ được trong quá tình vận hành của cánh quạt không bị va chạm hoặc bị tác động.

Cấu tạo bên trong của motor giảm tốc

Động cơ giảm tốc dưới 1.1kW được cấu tạo từ động cơ điện (motor điện), có thể là động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha) và hộp giảm tốc, toàn bộ stator được sử dụng 100% là dây đồng nguyên chất không pha tạp chất nên chụi nhiệt được rất tốt, cánh quạt cũng giúp 1 phần cho vấn đề tản nhiệt cho động cơ khi vận hành.

Cấu trúc chi tiết của máy được chia thành hai phần chính, hoạt động bổ trợ lẫn nhau:

• Phần động cơ điện (Điện từ): Lõi stator của máy được bện từ 100% dây đồng nguyên chất, đảm bảo hao phí điện năng ở mức thấp nhất và đạt cấp bảo vệ cách điện Class F (chịu nhiệt lên đến 155°C). Lõi rotor được tạo thành từ các lá thép kỹ thuật dập nguội, giúp giảm thiểu dòng điện phu-cô (Foucault) gây nóng máy.
• Phần hộp số (Cơ khí): Đây là khoang chứa hệ thống bánh răng hợp kim thép đã qua xử lý nhiệt luyện tôi cứng bề mặt. Nhờ vào kỹ thuật gia công cơ khí chính xác CNC, các nhông răng ăn khớp với độ rơ cực thấp. Hộp số được lấp đầy bởi mỡ chịu nhiệt chuyên dụng, giúp biến đổi vòng tua nhanh của motor thành tốc độ chậm ở trục ra với dải tỷ số truyền từ 1/3 đến 1/10.000.

Phân loại motor giảm tốc mini 140w

Để tương thích với nhiều kiểu dáng máy móc khác nhau, nhà sản xuất đã chia phân khúc 140w thành ba định dạng trục đầu ra cơ bản. Việc nắm rõ đặc tính của từng chuẩn mặt bích giúp người dùng thiết kế đồ án cơ khí chính xác và tiết kiệm vật tư hơn.

Motor giảm tốc mini 140w trục thẳng (Kí kiệu IKR)

Phiên bản trục thẳng IKR chuyên phục vụ cho các cơ cấu tải truyền động đồng trục (tuyến tính). Khung chân đế vững chắc giúp thiết bị dễ dàng được định vị bằng bu-lông lên mặt phẳng làm việc.

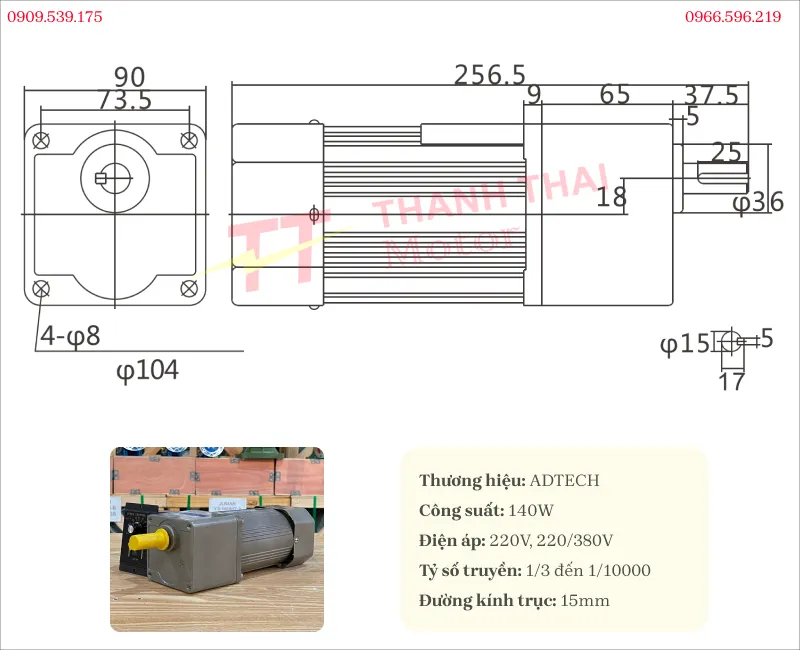

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành y tế: Ứng dụng chạy băng chuyền cấp phát thuốc, hệ thống băng tải của máy làm khẩu trang y tế tự động.
• Ngành thực phẩm: Ứng dụng quay mâm xoay của máy chiết rót dung dịch, máy nướng xúc xích siêu thị.
• Ngành đóng gói bao bì: Ứng dụng vận hành trục rulo kéo màng nilon trong máy đóng gói định lượng cỡ nhỏ.

Motor giảm tốc mini 140w vuông góc cốt âm (Kí hiệu RH)

Định dạng cốt âm RH mang đến giải pháp giấu kín động cơ cho những hệ thống có diện tích lắp đặt hạn chế. Lỗ trục rỗng cho phép kỹ thuật viên xỏ trực tiếp ngõ vào của máy công tác vào tâm hộp số.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành dệt may: Ứng dụng lai dắt trục lô cuốn vải, băng tải chuyển nguyên liệu mỏng trong xưởng may.
• Ngành bán lẻ: Ứng dụng kéo hệ thống băng chuyền thanh toán tại các quầy thu ngân siêu thị.
• Ngành mộc gia dụng: Ứng dụng chạy cơ cấu cấp phôi đều đặn cho máy chà nhám gỗ mini.

Motor giảm tốc mini 140w vuông góc cốt dương ( Kí hiệu: RA)

Mã mô tơ cốt dương RA nổi bật với khả năng bẻ góc lực kéo 90 độ so với chiều dài thân máy. Kết cấu này rất thuận lợi để người thợ gá thêm nhông sên xích hoặc puly dây đai nhằm thay đổi tỷ số truyền ngoài.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành F&B: Ứng dụng quay hệ thống nhông xích của lò quay heo, hệ thống lẩu băng chuyền tại nhà hàng.
• Ngành hóa chất nhẹ: Ứng dụng làm động cơ khuấy trộn nguyên liệu lỏng trong bồn chứa dung tích dưới 50 lít.
• Ngành môi trường thủy sinh: Ứng dụng chạy guồng cánh quạt sục khí oxy mini cho hồ cá Koi hoặc bể ương giống.

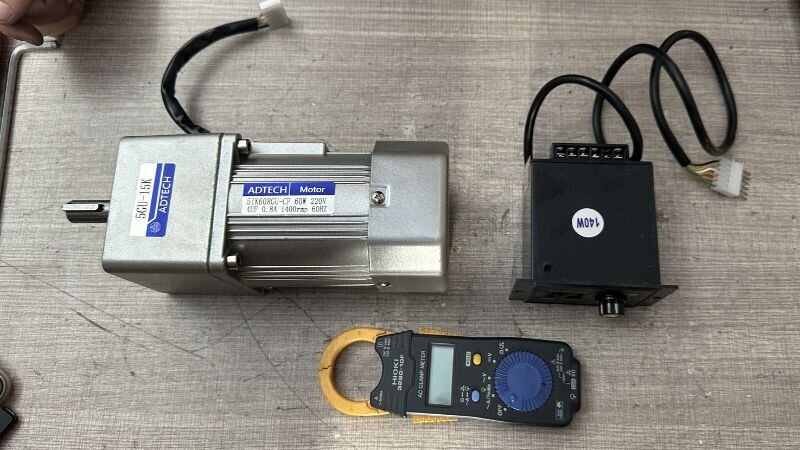

Hướng dẫn 4 bước đo ampe không tải mô tơ giảm tốc mini

Trước khi tiến hành đo dòng ampe không tải, người thực hiện cần chuẩn bị đúng dụng cụ và tuân thủ quy trình kỹ thuật để đảm bảo kết quả chính xác cũng như an toàn trong quá trình kiểm tra. Dưới đây là hướng dẫn chi tiết 4 bước giúp bạn đo ampe không tải cho motor giảm tốc mini một cách nhanh chóng và hiệu quả.

• Bước 1: Chuẩn bị thiết bị và mô phỏng thực nghiệm. Sử dụng một động cơ giảm tốc mini kết nối với bộ điều khiển tốc độ. Chuẩn bị một ampe kìm kỹ thuật số để thực hiện việc đo cường độ dòng điện xoay chiều.
• Bước 2: Cấp nguồn và vận hành hệ thống. Đảm bảo các kết nối đấu dây đã chính xác, sau đó tiến hành cấp điện để động cơ khởi động. Lưu ý để trục motor quay tự do, không gắn bất kỳ phụ tải nào để đo được dòng điện thuần túy sinh ra do tổn hao lõi từ và ma sát cơ học.
• Bước 3: Thực hiện thao tác đo điện từ. Sử dụng ampe kìm kẹp quanh chỉ một sợi cáp điện trong hai sợi cấp nguồn cho bộ điều khiển. Nguyên tắc kỹ thuật cốt lõi là không được phép kẹp cả hai dây nguồn cùng lúc. Việc kẹp đồng thời sẽ khiến từ trường của hai dây triệt tiêu lẫn nhau, dẫn đến kết quả đo bị sai lệch hoặc bằng 0.
• Bước 4: Ghi nhận và đánh giá thông số. Giữ nguyên vị trí ampe kìm trong khoảng 2 – 3 giây để hệ thống tự động lọc nhiễu và hiển thị chỉ số ổn định nhất. Với dòng motor 60W trong video, thông số chuẩn của dòng ampe không tải sẽ dao động trong mức từ 0.35A đến 0.36A.

Mô tơ giảm tốc mini 140W đáp ứng tốt nhu cầu truyền động cho nhiều thiết bị có công suất nhỏ trong sản xuất và đời sống, sở hữu thiết kế gọn nhẹ cùng khả năng vận hành ổn định.

Việc nắm rõ đặc điểm kỹ thuật, cấu tạo và phương pháp lắp đặt sẽ giúp tối ưu hiệu quả sử dụng cũng như hạn chế các sự cố trong quá trình vận hành. Để tham khảo thêm hình ảnh thực tế và hướng dẫn chi tiết, bạn có thể theo dõi video tổng hợp và video động cơ giảm tốc do Thành Thái Motor chia sẻ, từ đó dễ dàng lựa chọn giải pháp phù hợp cho hệ thống của mình.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
