Trong các hệ thống máy móc công nghiệp, động cơ giảm tốc (motor giảm tốc) giúp giảm tốc độ quay và tăng mô-men xoắn truyền động. Motor giảm tốc mặt bích có vành bích giúp lắp trực tiếp vào vách máy, tiết kiệm không gian và thuận tiện khi căn chỉnh trục. Bài viết dưới đây sẽ giới thiệu cấu tạo, thông số kỹ thuật, bảng giá và cách bảo dưỡng dòng motor này.
Ứng dụng motor giảm tốc mặt bích
Motor giảm tốc mặt bích được sử dụng trong nhiều hệ thống truyền động cần tốc độ quay thấp, mô-men xoắn phù hợp và kết cấu lắp đặt gọn. Một số ứng dụng phổ biến gồm:
Khuấy trộn: Lắp cho bồn khuấy hóa chất, máy trộn thực phẩm, máy khuấy sơn và các thiết bị cần tốc độ khuấy ổn định.
Băng tải: Truyền động cho băng chuyền sản xuất, đóng gói, chế biến nông sản và vận chuyển vật liệu.
Xử lý nước thải: Vận hành cơ cấu gạt bùn, trục xoắn tải rác và các thiết bị xử lý cần mô-men xoắn lớn.
Cơ khí chế tạo: Sử dụng cho máy ép, máy cán tôn, hệ thống nâng hạ và các thiết bị có tải trọng trung bình.

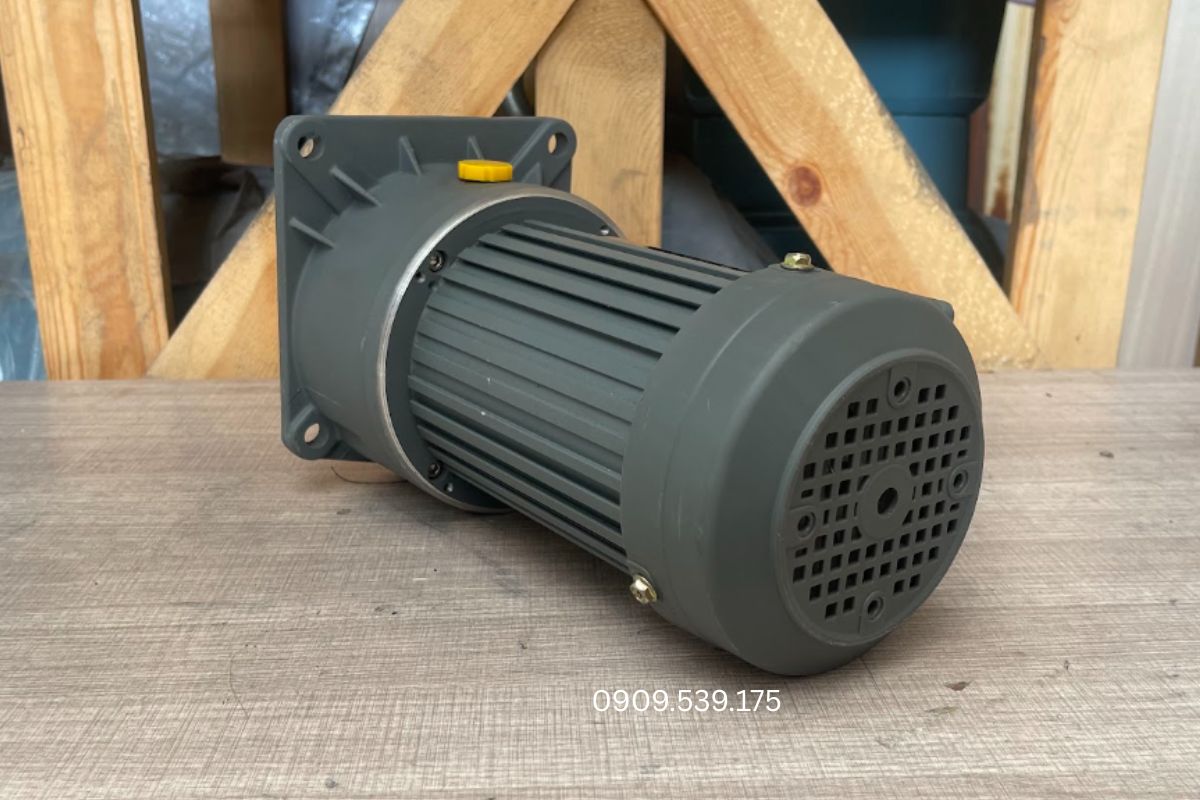

Motor giảm tốc mặt bích được sử dụng cho băng tải, máy khuấy, xử lý nước thải và nhiều thiết bị cơ khí
Ưu điểm motor giảm tốc mặt bích
Motor giảm tốc mặt bích có thiết kế phù hợp với các hệ thống cần lắp đặt gọn và truyền động ổn định. Một số ưu điểm nổi bật gồm:
Tiết kiệm diện tích: Mặt bích cho phép gá trực tiếp vào thân máy hoặc vách bồn, hạn chế nhu cầu sử dụng bệ đỡ riêng.
Căn chỉnh thuận tiện: Kết cấu mặt bích giúp cố định cụm truyền động chắc chắn và hỗ trợ định tâm trục, hạn chế lệch trục khi vận hành.
Độ bền cơ học: Thân motor thường sử dụng gang hoặc hợp kim nhôm tùy dòng sản phẩm, đáp ứng yêu cầu về độ cứng vững và khả năng chịu rung động.
Dễ lắp đặt: Kiểu kết nối mặt bích giúp việc tháo lắp, kiểm tra và thay thế motor thuận tiện hơn trong quá trình bảo trì.

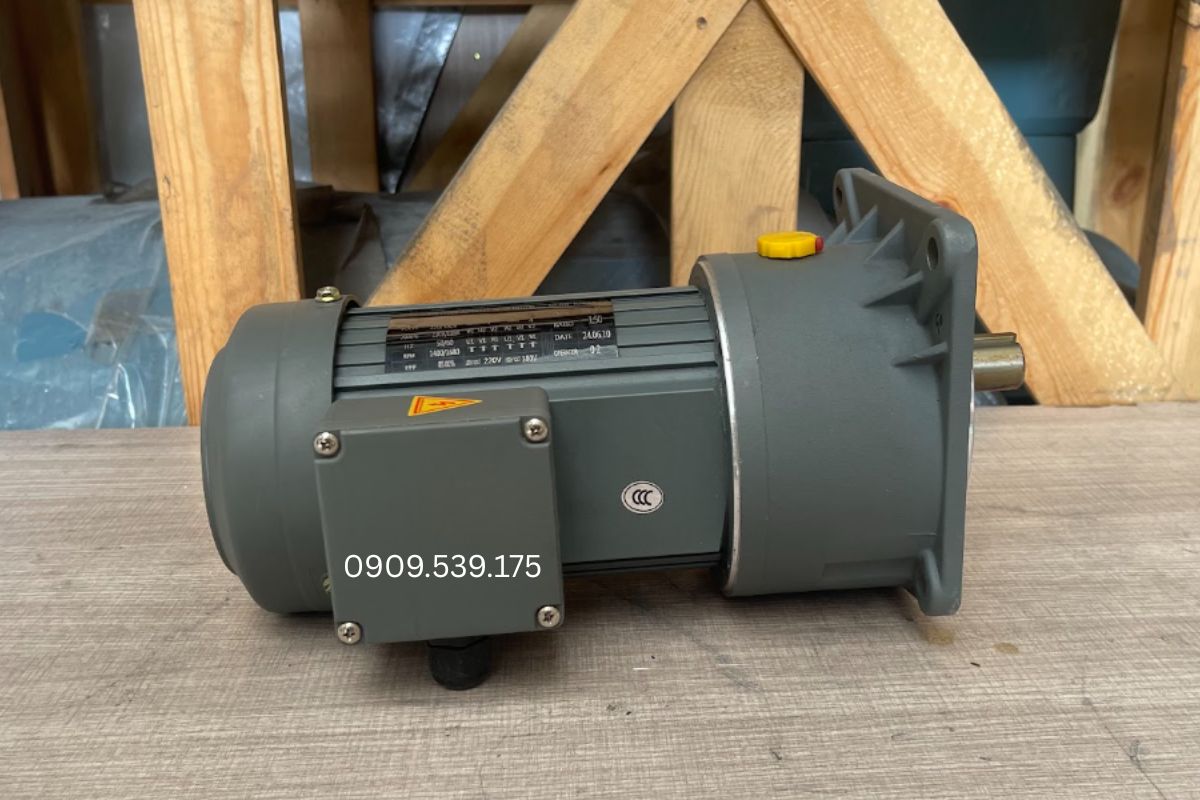

Thiết kế mặt bích giúp cụm truyền động gọn, cố định chắc chắn và thuận tiện khi tháo lắp, bảo trì
Cấu tạo motor giảm tốc mặt bích
Cấu tạo của motor giảm tốc mặt bích gồm ba bộ phận chính được kết nối thành một cụm truyền động:
Phần động cơ điện: Gồm stator, rotor lồng sóc, vỏ motor và quạt tản nhiệt, có nhiệm vụ biến đổi điện năng thành chuyển động quay.
Phần hộp giảm tốc: Bên trong gồm hệ thống truyền bánh răng như bánh răng trụ, bánh răng côn hoặc trục vít bánh vít. Các chi tiết được bôi trơn bằng dầu hoặc mỡ tùy thiết kế, giúp giảm tốc độ và tăng mô-men xoắn đầu ra.
Mặt bích: Là phần vành tròn tích hợp trên đầu hộp giảm tốc, có các lỗ bắt bulông để cố định trực tiếp với máy hoặc thiết bị. Kích thước mặt bích cần phù hợp với thiết bị và tiêu chuẩn của từng dòng motor.

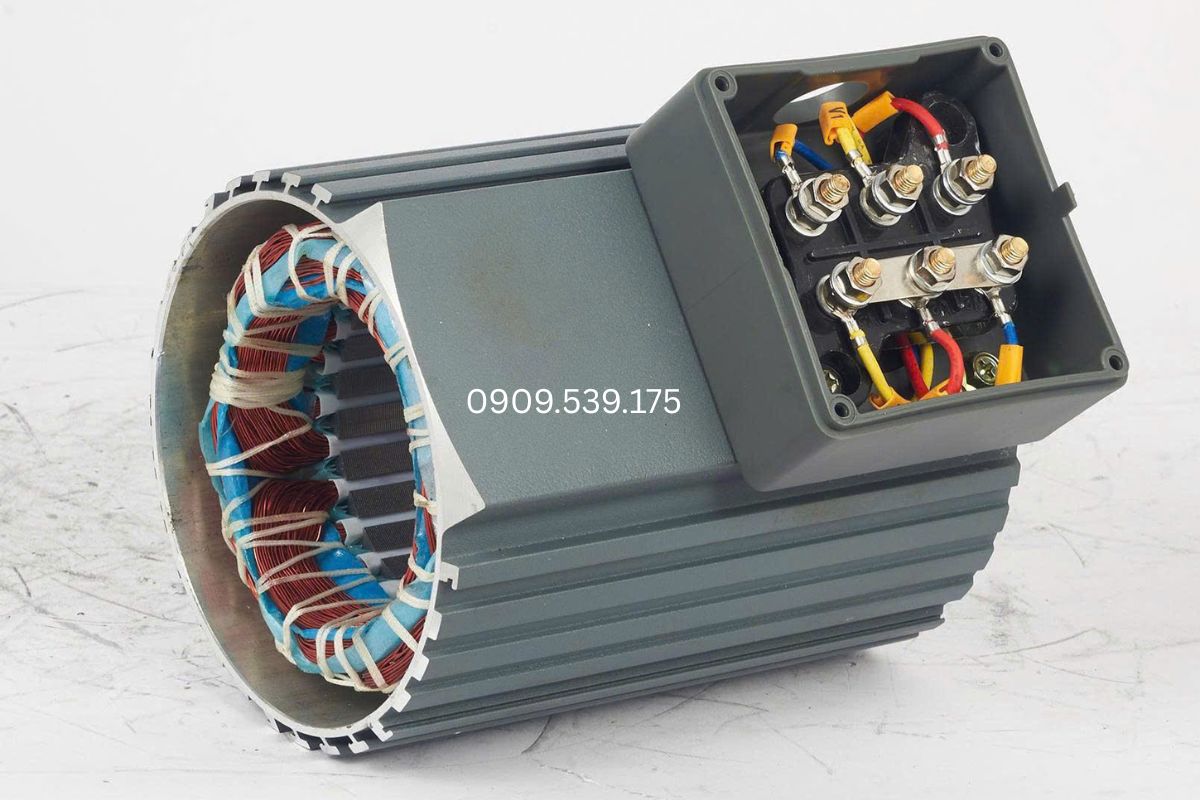

Motor giảm tốc mặt bích gồm động cơ điện, hộp giảm tốc và mặt bích kết nối trực tiếp với thiết bị
Nguyên lý hoạt động motor giảm tốc mặt bích
Khi cấp điện, motor giảm tốc mặt bích tạo chuyển động quay và truyền mô-men xoắn đến trục vào của hộp giảm tốc. Hệ thống bánh răng hoặc trục vít bánh vít bên trong hộp số sẽ giảm tốc độ theo tỷ số truyền, đồng thời tăng mô-men xoắn ở trục ra. Nhờ đó, motor tạo tốc độ và lực kéo phù hợp với yêu cầu của từng thiết bị.

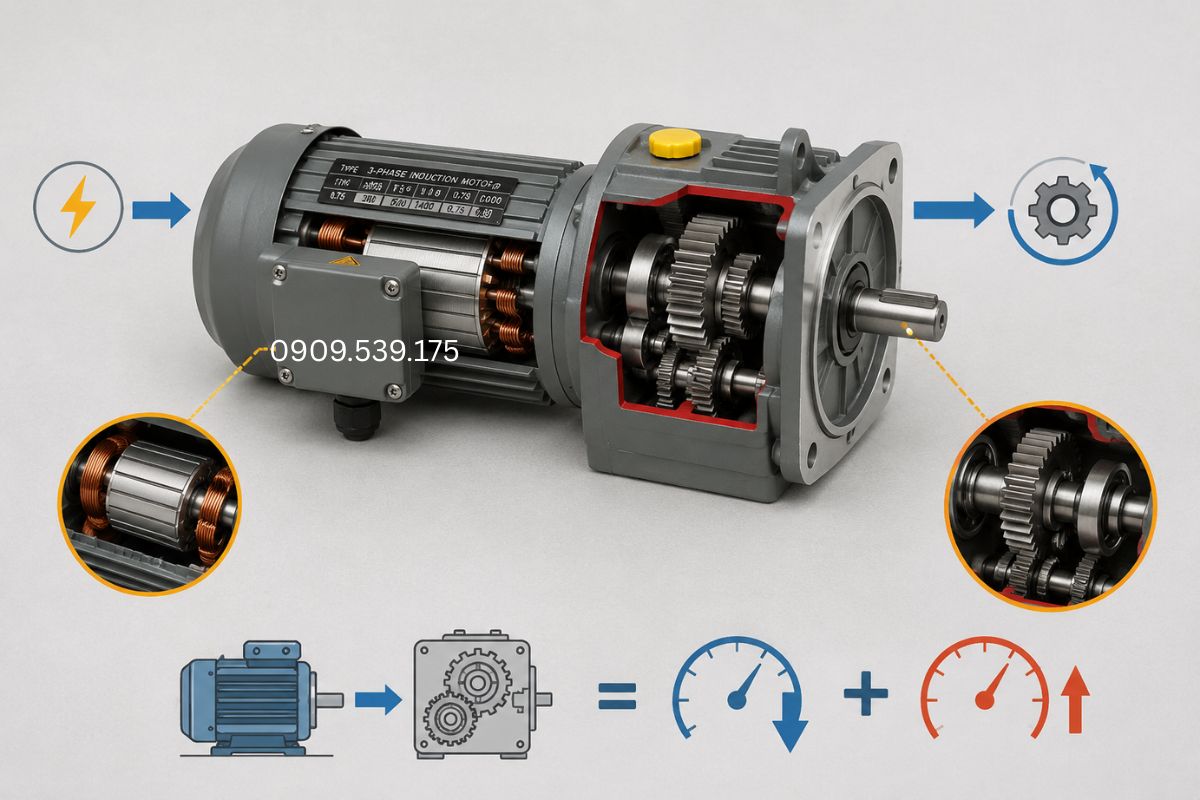

Motor truyền chuyển động đến hộp số để giảm tốc theo tỷ số truyền và tăng mô-men xoắn tại trục ra
Thông số kỹ thuật motor giảm tốc mặt bích
Các thông số cần quan tâm khi lựa chọn motor giảm tốc mặt bích gồm:
Dải công suất: Từ 0.1kW đến 37kW, lựa chọn theo tải và yêu cầu của thiết bị.
Tỷ số truyền: Gồm các mức phổ biến 1/5, 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/100 hoặc cao hơn.
Tốc độ trục ra: Khoảng 10–300 vòng/phút ở tần số 50Hz, phụ thuộc vào tốc độ motor và tỷ số truyền.
Nguồn điện: Tùy model, sử dụng điện 1 pha 220V hoặc 3 pha 220V/380V.
Kiểu lắp: Có thể bố trí mặt bích theo phương ngang hoặc dọc, tùy vị trí kết nối với máy.
Cấp bảo vệ: Thường sử dụng IP55, giúp hạn chế bụi và nước phun trong điều kiện vận hành thông thường.

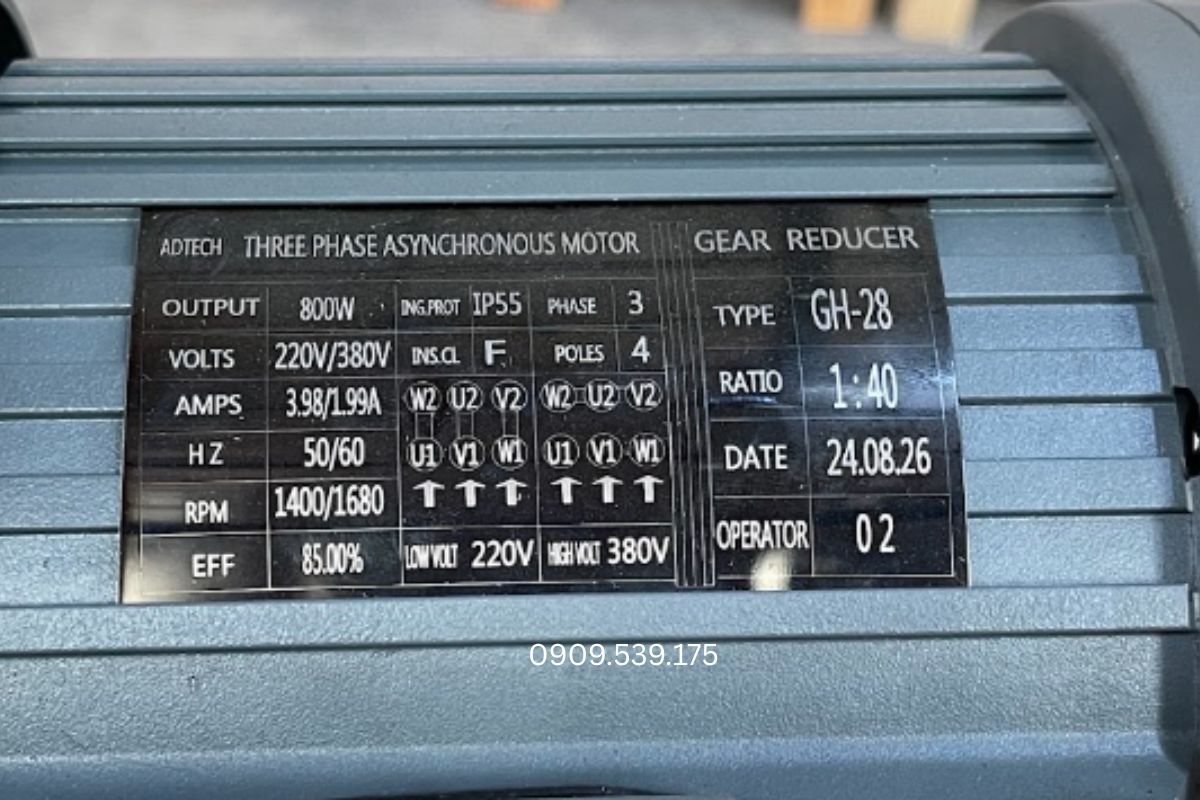

Công suất, tỷ số truyền, tốc độ trục ra, nguồn điện, kiểu lắp và cấp bảo vệ là các thông số cần kiểm tra
Phân loại motor giảm tốc mặt bích
Motor giảm tốc mặt bích có thể được phân loại theo kết cấu truyền động và nhu cầu sử dụng:
Bánh răng trụ: Hiệu suất truyền động tốt, vận hành êm và phù hợp với băng tải, máy khuấy, máy đóng gói.Góc vuông: Sử dụng trục vít bánh vít hoặc bánh răng côn, có trục ra vuông góc với trục motor, phù hợp với hệ thống có không gian lắp đặt hạn chế.
Motor giảm tốc mini: Có công suất nhỏ, kích thước gọn, thường dùng điện 1 pha 220V cho máy tự động hóa, băng tải nhỏ và các thiết bị cơ khí quy mô nhỏ.
Các kiểu lắp đặt động cơ giảm tốc mặt bích
Tùy theo vị trí và kết cấu của thiết bị, động cơ giảm tốc mặt bích thường có các kiểu lắp đặt sau:
Lắp dọc (V1): Trục ra hướng thẳng đứng xuống dưới, thường sử dụng cho motor lắp trên nắp bồn khuấy hoặc các thiết bị cần truyền động theo phương đứng.
Lắp ngang: Mặt bích được cố định vào vách máy, trục ra nằm ngang và thuận tiện kết nối với cơ cấu truyền động.

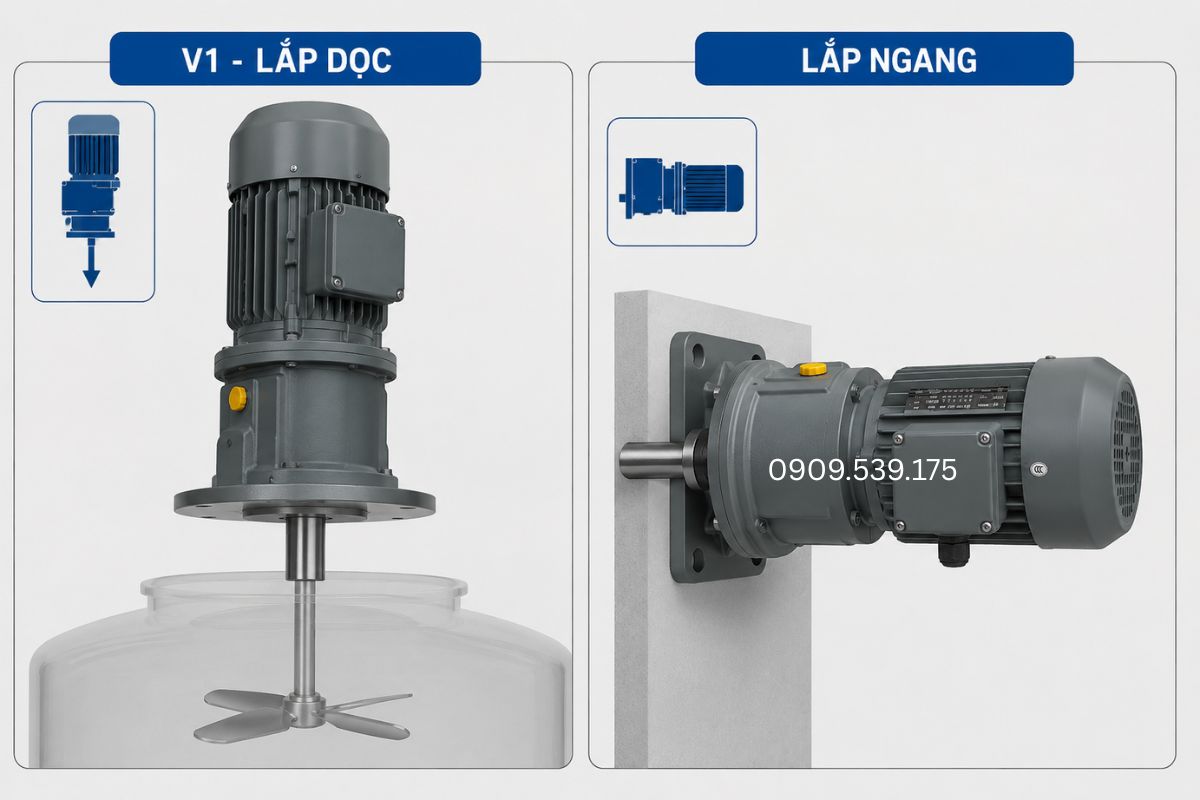

Kiểu lắp ngang và lắp dọc V1 đáp ứng các vị trí kết nối khác nhau trên máy và thiết bị
Các hãng sản xuất motor giảm tốc mặt bích uy tín
Trên thị trường có nhiều thương hiệu cung cấp motor giảm tốc mặt bích với đa dạng công suất và kiểu truyền động:
Đài Loan: Teco, Tung Lee, Liming.
Nhật Bản: Mitsubishi, Sumitomo, Nidec-Shimpo.
Trung Quốc: Jumar, Parma.
Bảng giá motor giảm tốc mặt bích cập nhật tháng 10/2026
Dưới đây là bảng giá motor giảm tốc mặt bích tháng 10/2026 theo từng mức công suất và tỷ số truyền, giúp khách hàng dễ dàng tham khảo và lựa chọn sản phẩm phù hợp.
Để chọn đúng motor giảm tốc mặt bích, cần đối chiếu cả yêu cầu tải và kích thước lắp đặt thực tế của máy:
Xác định tải trọng và mô-men xoắn: Dựa vào tải của máy công tác để xác định công suất và mô-men xoắn cần thiết, tránh chọn motor thiếu tải hoặc dư công suất quá nhiều.
Chọn tốc độ đầu ra: Xác định tốc độ motor và tỷ số truyền phù hợp để đạt số vòng quay mong muốn trên trục ra.
Kiểm tra kích thước mặt bích: Đo đường kính mặt bích, đường kính vòng lỗ bulông và đường kính trục để đảm bảo motor lắp vừa với thiết bị hiện có.

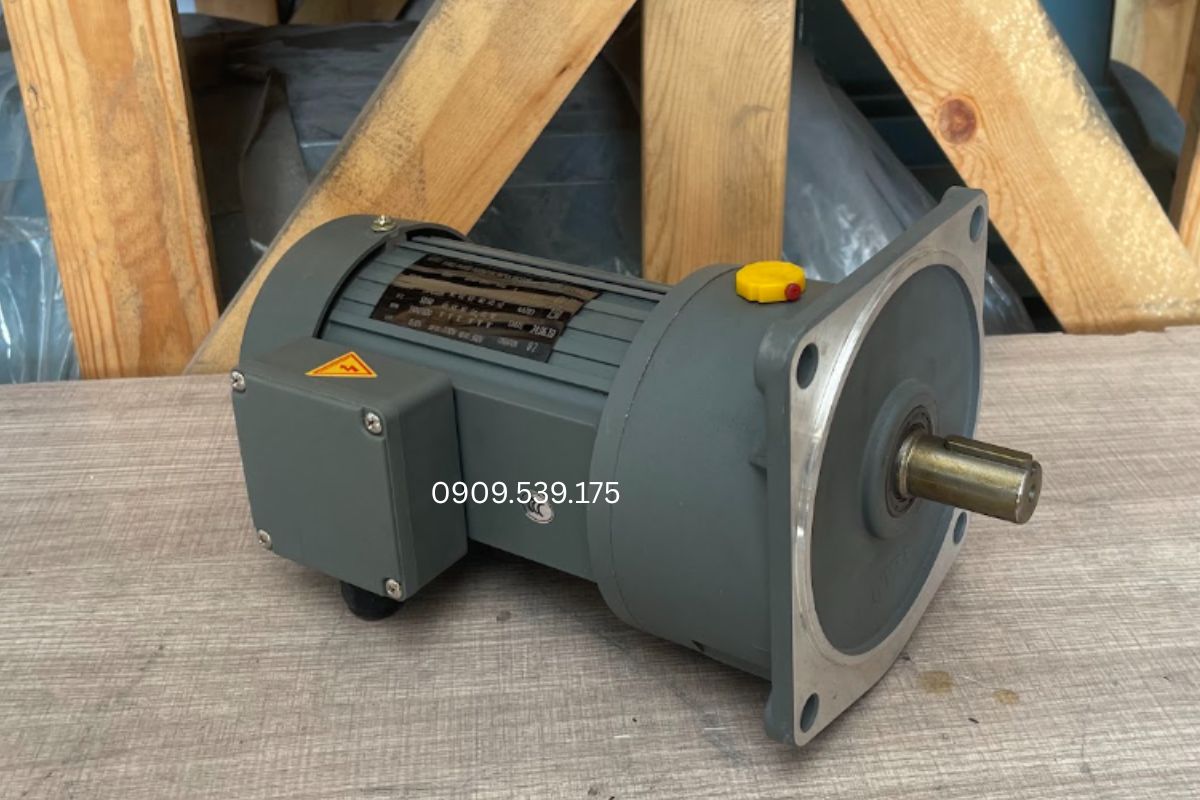

Xác định tải, mô-men xoắn, tốc độ đầu ra và kích thước mặt bích để chọn motor tương thích với thiết bị
Cách bảo trì và bảo dưỡng motor giảm tốc mặt bích
Bảo dưỡng định kỳ motor giảm tốc mặt bích giúp phát hiện sớm các dấu hiệu bất thường và duy trì khả năng truyền động ổn định:
Kiểm tra định kỳ
Kiểm tra độ rung, nhiệt độ vỏ motor, tiếng ồn và tình trạng hộp giảm tốc trong quá trình vận hành. Nếu xuất hiện tiếng kêu bất thường, rung mạnh hoặc nhiệt độ tăng cao, cần dừng máy để kiểm tra nguyên nhân.
Kiểm tra và thay dầu
Kiểm tra mức dầu, tình trạng dầu và các vị trí có nguy cơ rò rỉ. Thời gian thay dầu cần thực hiện theo loại hộp giảm tốc, điều kiện làm việc và khuyến cáo của nhà sản xuất, không nên áp dụng một chu kỳ cố định cho mọi model.
Vệ sinh motor
Làm sạch bụi bẩn bám trên vỏ motor, khe thông gió và cánh quạt tản nhiệt để duy trì khả năng làm mát. Đồng thời kiểm tra các khe thoát nhiệt, tránh để bụi hoặc vật cản làm giảm lưu lượng gió.

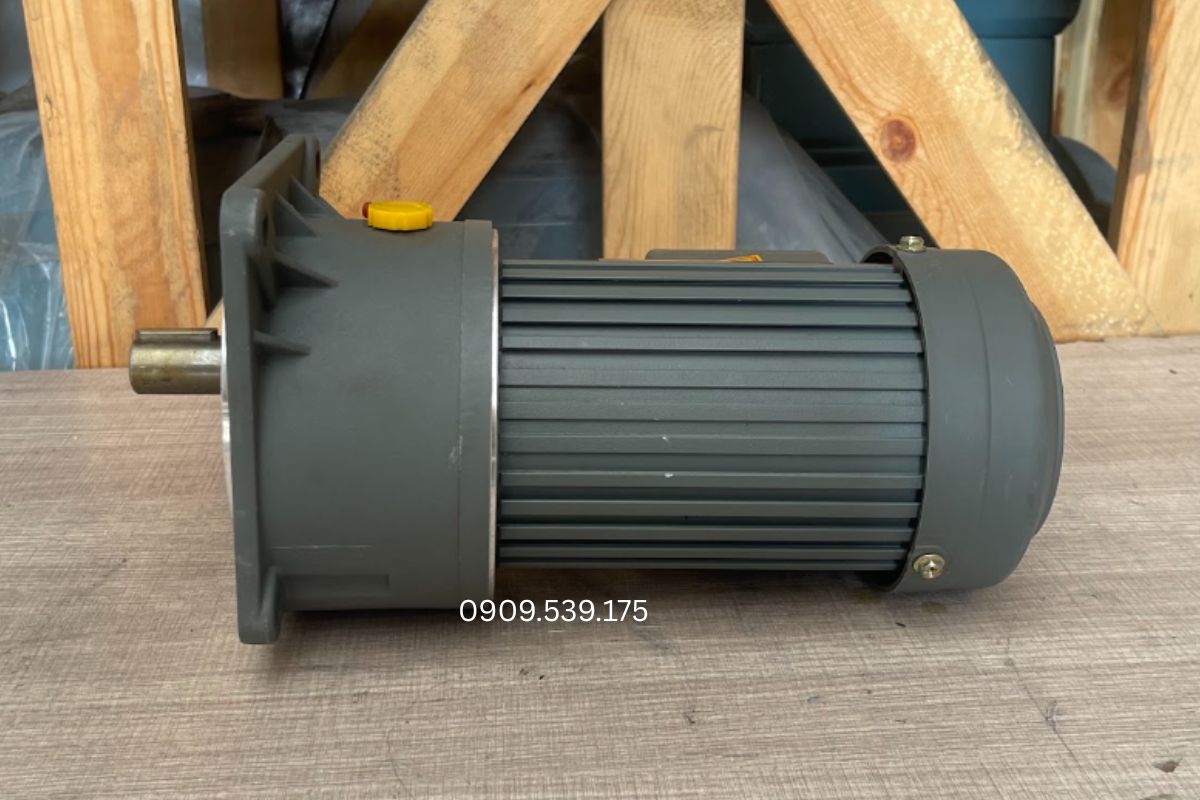

Kiểm tra motor, dầu bôi trơn và hệ thống làm mát định kỳ giúp hạn chế sự cố trong quá trình vận hành
Lỗi thường gặp và cách khắc phục
Trong quá trình vận hành motor giảm tốc mặt bích, một số lỗi có thể xảy ra do nguồn điện, lắp đặt hoặc hộp giảm tốc:
Motor không chạy
Nguyên nhân: Mất nguồn điện, cháy cuộn dây hoặc thiết bị đóng cắt như aptomat, khởi động từ bị lỗi.
Khắc phục: Kiểm tra nguồn cấp, thiết bị đóng cắt và đo điện trở cuộn dây để xác định tình trạng động cơ.
Rung lắc mạnh
Nguyên nhân: Bulông mặt bích bị lỏng, lắp đặt chưa chắc chắn hoặc trục motor và tải bị lệch tâm.
Khắc phục: Siết lại bulông, kiểm tra vị trí lắp đặt và căn chỉnh độ đồng tâm giữa trục motor với trục tải.
Tiếng ồn lớn
Nguyên nhân: Dầu bôi trơn không đủ, ổ bi hoặc bánh răng bị mòn, hư hỏng sau thời gian sử dụng.
Khắc phục: Kiểm tra mức dầu và tình trạng các chi tiết bên trong. Bổ sung hoặc thay dầu đúng loại; thay ổ bi, bánh răng nếu phát hiện hư hỏng.

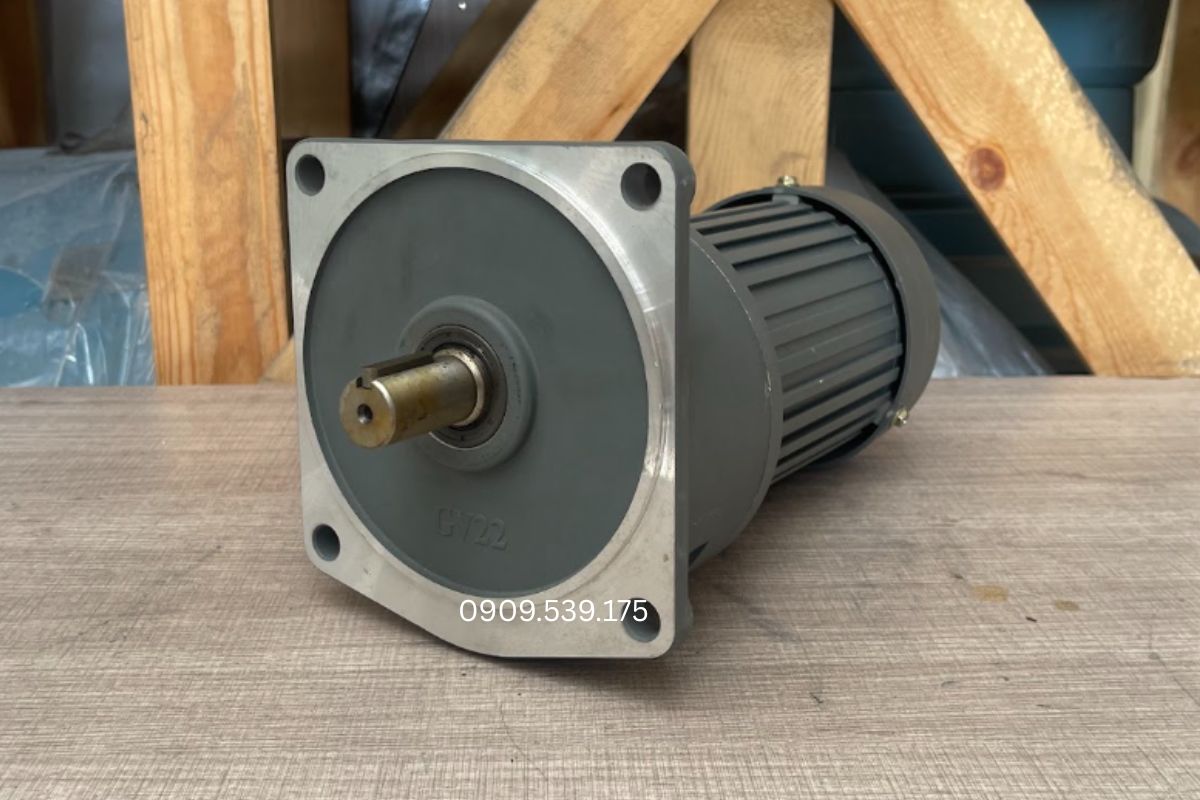

Các lỗi về nguồn điện, rung động và tiếng ồn cần được kiểm tra theo từng nguyên nhân để xử lý đúng cách
Câu hỏi thường gặp
Motor giảm tốc mặt bích có cần lắp thêm khớp nối không?
Tùy thiết kế máy. Nếu trục ra đã phù hợp với cơ cấu truyền động thì có thể kết nối trực tiếp, trường hợp khác cần dùng khớp nối tương thích.
Vì sao motor giảm tốc mặt bích bị nóng khi hoạt động?
Có thể do tải vượt mức, ma sát bên trong tăng hoặc điều kiện thông gió không phù hợp. Cần kiểm tra tải và tình trạng thiết bị khi nhiệt độ tăng bất thường.
Motor giảm tốc mặt bích có thể đảo chiều quay không?
Có thể với các dòng motor phù hợp. Tuy nhiên cần xác định yêu cầu của hộp giảm tốc và máy công tác trước khi thường xuyên đảo chiều.
Khi motor giảm tốc mặt bích chạy lâu ngày có cần kiểm tra phớt không?
Có. Nên kiểm tra định kỳ các vị trí phớt và mối ghép để phát hiện sớm dấu hiệu lão hóa, giúp hạn chế bụi hoặc chất lỏng xâm nhập vào cụm truyền động.
Motor giảm tốc mặt bích có phù hợp với môi trường ngoài trời không?
Có thể sử dụng nếu model có cấp bảo vệ và vật liệu phù hợp với điều kiện ngoài trời. Với môi trường khắc nghiệt, cần có biện pháp che chắn và bảo vệ bổ sung.
Kết luận
Motor giảm tốc mặt bích phù hợp với các hệ thống cần kết cấu lắp đặt gọn, truyền động ổn định và thuận tiện kết nối với máy. Việc lựa chọn đúng công suất, tỷ số truyền, kích thước mặt bích và thực hiện bảo dưỡng định kỳ sẽ giúp thiết bị vận hành hiệu quả, hạn chế sự cố và kéo dài tuổi thọ.
