Motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100 là dòng động cơ giảm tốc (motor giảm tốc) được kết hợp từ 2 thiết bị là hộp giảm tốc cụ thể là hộp giảm tốc 2 cấp kết hợp với động cơ điện (motor điện) cụ thể là động cơ điện 3 pha, sở hữu thiết kế chắc chắn, hoạt động êm và dễ thích nghi với đa dạng môi trường sản xuất.

Hộp số WPDO 100 có trục ra vuông góc giúp motor dễ dàng lắp đặt trong những không gian hẹp hoặc các máy yêu cầu thay đổi hướng truyền động. Bộ điều tốc UDL 2 cấp cho phép điều chỉnh tốc độ vô cấp, giúp người vận hành tùy chọn tốc độ phù hợp với từng giai đoạn của dây chuyền. Đây là lựa chọn lý tưởng cho những hệ thống cần sự ổn định và linh hoạt.

Thiết kế tổng quan motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100 là dòng sản phẩm được phát triển với thiết kế chú trọng sự ổn định, độ bền và khả năng truyền động chính xác, đáp ứng tốt các yêu cầu vận hành trong nhiều hệ thống công nghiệp hiện nay.Sản phẩm được thiết kế nhỏ gọn, dễ dàng lắp đặt với những vị trí hạn chế về không gian. Có cấu tạo từ chất liệu gang hoặc nhôm nguyên chất, bên ngoài vỏ có phủ một lớp sơn tĩnh điện chống trầy xước trong quá trình vận hành.

Cấu tạo chi tiết motor giảm tốc 2 cấp UDL – WPDO

Motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100 là dòng động cơ giảm tốc từ 1.1kW đến 3.7kW và được lắp ghép từ động cơ điện 3 pha 1.5kW 2Hp với hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100. Có chi tiết như sau:

Cấu tạo động cơ điện:

• Vỏ motor bằng gang hoặc nhôm đúc bền chắc, có rãnh tản nhiệt lớn.
• Stator quấn dây đồng 3 pha tiêu chuẩn, tạo từ trường mạnh, giảm tổn thất điện năng.
• Rotor cân bằng tĩnh – động, chạy êm, không rung dù tải thay đổi.
• Trục thép tôi cứng, phủ chống mài mòn, phù hợp môi trường công nghiệp.

Cấu tạo hộp giảm tốc:

• Cấp 1 – Bộ điều chỉnh tốc độ motor 1.5kW 2Hp thay đổi tốc độ đầu vào bằng cơ cấu ma sát hoặc bánh răng trước khi truyền sang cấp sau.
• Cấp 2 – Hộp giảm tốc trục vít cụ thể là hộp giảm tốc trục vít WPDO 100 bằng gang nguyên khối chắn và bền bỉ, kết hợp thêm một lớp sơn tĩnh điện giúp hạn chế rỉ sét
• Trục vào – trục ra: Trục vào nhận lực từ motor; trục ra truyền lực đã giảm tốc đến máy công tác.
• Vỏ hộp giảm tốc: Vỏ gang/nhôm đúc bao che bộ truyền, tăng độ cứng và giảm rung.

Thông số kỹ thuật động cơ giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Dưới đây tổng hợp những thông tin cần thiết về động cơ điện, bộ điều tốc và hộp giảm tốc, hỗ trợ quá trình lựa chọn, lắp đặt và vận hành đạt hiệu quả cao.

Thông số kỹ thuật động cơ điện 3 pha 1.5kW 2Hp

Thông số kỹ thuật điều tốc cơ UDL 1.5kW 2Hp

Thông số kỹ thuật hộp số WPDO 100

Ứng dụng motor giảm tốc 2 cấp

Với khả năng giảm tốc sâu và điều chỉnh tốc độ đa dạng, motor được sử dụng trong nhiều thiết bị sản xuất.

• Máy cuộn máy tháo cuộn vật liệu.
• Máy xoay chậm máy đảo trong xử lý hoặc hoàn thiện sản phẩm.
• Hệ vít tải trục xoắn vận chuyển nguyên liệu rời.
• Bồn đảo bồn trộn chậm trong sản xuất thực phẩm, hóa chất, nông sản.

Cách lắp motor điện với điều tốc cơ và hộp số trục vít WPDO để tạo thành motor giảm tốc 2 cấp

Hãy cùng ghép nối motor để tạo ra hệ thống giảm tốc 2 cấp có thể điều chỉnh tốc độ linh hoạt theo các bước hướng dẫn dưới đây:

• Ghép motor và điều tốc: Đưa mặt bích của motor 3 pha khớp vào đầu trục vào của điều tốc cơ UDL B5. Vặn chặt toàn bộ bulong cố định.
• Ghép điều tốc & hộp số WPDO: Lấy cụm vừa lắp, đưa phần đầu ra của điều tốc cơ khớp nối với đầu vào của hộp số WPDO. Bắt ốc và siết chặt mặt bích nối.
• Kiểm tra: Kiểm tra độ cứng cáp của các khớp nối, đảm bảo 3 bộ phận đã tạo thành một khối truyền động 2 cấp đồng trục chắc chắn trước khi vận hành.

Khả năng truyền động vuông góc của hộp số WPDO 100 trên motor giảm tốc 2 cấp UDL 1.5kW – WPDO 100 giúp doanh nghiệp tối ưu hóa diện tích mặt bằng tại các xưởng sản xuất có không gian hạn chế. Cơ chế điều tốc vô cấp từ UDL mang lại sự chủ động tuyệt đối cho người vận hành khi cần tùy chỉnh tốc độ nhanh chậm cho từng giai đoạn của dây chuyền hoàn thiện sản phẩm.

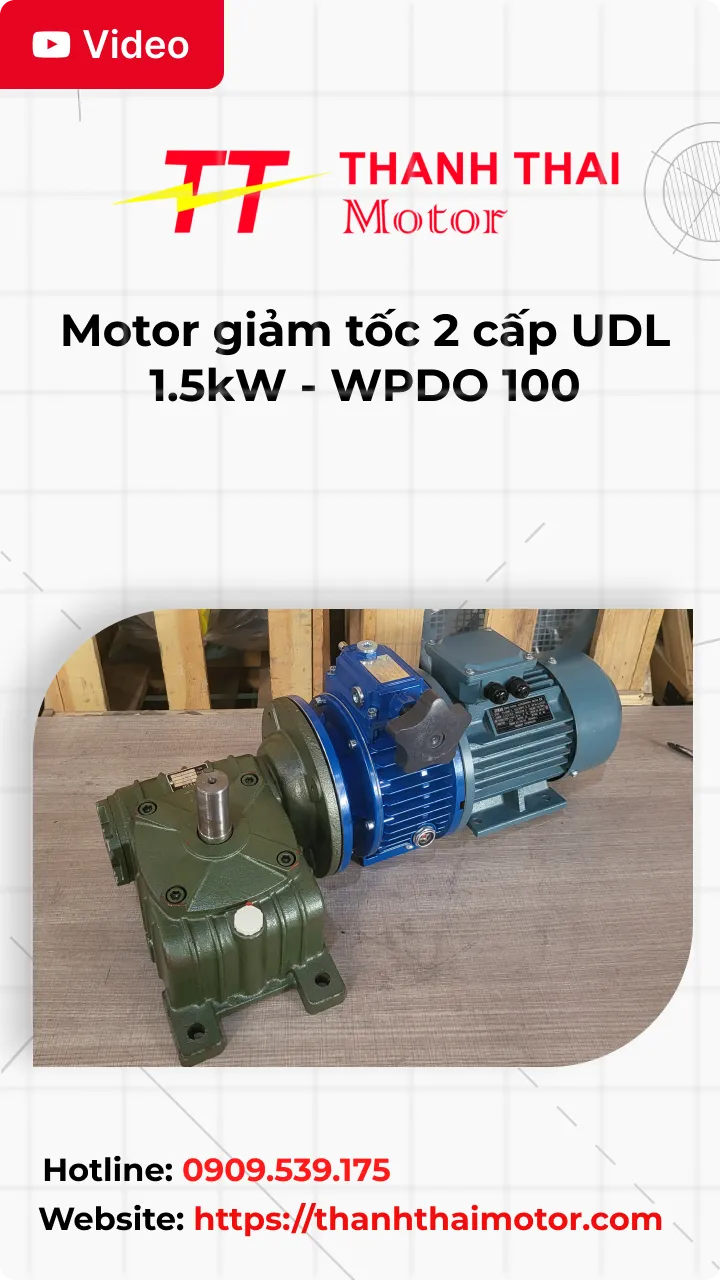

Quý khách cần xem chi tiết kiểu dáng cũng như kích thước lắp đặt thực tế của sản phẩm hãy xem ngay ở video động cơ giảm tốc hoặc trang video tổng hợp các thiết bị mới nhất hiện nay của Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
