Motor giảm tốc 2 cấp UDL 0.8kW – R47

Motor giảm tốc 2 cấp UDL 0.8kW – R47 là dòng động cơ giảm tốc (motor giảm tốc) được lắp từ động cơ điện (motor điện) với hộp giảm tốc (hộp số giảm tốc) tạo nên bộ truyền động mạnh mẽ, ổn định và phù hợp cho nhiều hệ thống máy công nghiệp. Hộp số R47 sử dụng cơ cấu bánh răng nghiêng truyền lực hiệu quả, giúp motor vận hành êm, lực kéo lớn và hạn chế thất thoát năng lượng. Đây là lựa chọn tối ưu cho băng tải, máy trộn, máy ép, hệ thống cấp liệu và nhiều thiết bị công nghiệp khác cần truyền động ổn định và tiết kiệm năng lượng.

Tổng quan motor giảm tốc 2 cấp UDL 0.8kW – R47

Tổng quan motor

• Bộ điều tốc (UDL – 0.8kW): Cấp sơ cấp điều chỉnh vòng tua vô cấp qua tay quay cơ học dựa trên nguyên lý đĩa côn ma sát, giúp biến thiên tốc độ mượt mà mà không dừng máy.
• Hộp giảm tốc (R47): Cấp thứ cấp dạng đồng trục, sử dụng bánh răng xoắn trụ đạt hiệu suất 95-98%. Thiết kế tối ưu khả năng chịu tải và độ bền vượt trội so với hộp số trục vít.

Đặc tính vận hành

• Điều chỉnh linh hoạt: Tinh chỉnh vòng quay ngõ ra ngay khi đang vận hành, đáp ứng nhu cầu thay đổi tốc độ sản xuất tức thời.
• Hiệu suất & Độ êm: Cặp bánh răng trụ xoắn giúp vận hành êm ái, giảm phát nhiệt và bảo toàn công suất truyền tải.
• Kết cấu đồng trục: Trục vào và trục ra nằm thẳng hàng, tối ưu không gian lắp đặt cho các ứng dụng băng tải hoặc máy khuấy.

 Cấu tạo chi tiết motor giảm tốc 2 cấp UDL 0.8kW – R47

Motor giảm tốc 2 cấp UDL 0.8kW – R47 được lắp ghép từ động cơ điện 3 pha 0.8kW 1Hp với hộp giảm tốc 2 cấp UDL 0.8kW – R47 (hộp số giảm tốc 2 cấp UDL 0.8kW – R47). Có cấu tạo chi tiết là

Cấu tạo động cơ điện:

• Thân vỏ động cơ:Làm từ gang đúc hoặc hợp kim nhôm cứng chắc, chịu rung tốt.
• Stator: Lõi thép và cuộn dây lõi stato cấu tạo từ các lá thép silic ghép lớp nhằm giảm tổn hao từ trường.
• Rotor dạng lồng sóc rotor được đúc liền khối với thanh dẫn bằng nhôm hoặc đồng, tạo độ vững và cân bằng cao.
• Trục động cơ Chế tạo từ thép hợp kim tôi cứng, chống cong vênh và chịu xoắn tốt.

Cấu tạo hộp giảm tốc:

• Cấp 1 là bộ điều tốc cơ (UDL): Cụ thể là bộ điều chỉnh tốc độ motor 0.8kW 1Hp thay đổi tốc độ đầu vào bằng cơ cấu ma sát hoặc bánh răng trước khi truyền sang cấp sau.
• Cấp 2 là dòng hộp giảm tốc R47: Cụ thể là dòng hộp giảm tốc tải nặng trục thẳng R (Hộp giảm tốc tải nặng trục thẳng R 2.2kW 3Hp hoặc Hộp giảm tốc tải nặng trục thẳng R 4.0kW 5.5Hp) nhờ có cấu tạo đặc biệt bởi động cơ và hộp giảm tốc có lớp vỏ cứng cáp, chắc chắn và có tuổi thọ cao
• Vỏ hộp, trục và hệ bôi trơn: Vỏ gang đúc, các trục quay trên ổ bi; dầu hộp số dùng để bôi trơn, giảm ma sát và tản nhiệt.

Thông số kỹ thuật motor giảm tốc 2 cấp UDL 0.8kW – R47

Motor giảm tốc 2 cấp UDL 0.8kW – R47 là bộ truyền động cơ khí tích hợp khả năng điều chỉnh tốc độ vô cấp, phù hợp với những hệ thống cần thay đổi tốc độ thường xuyên trong quá trình vận hành. Sự kết hợp giữa điều tốc cơ UDL và hộp giảm tốc trục thẳng R47 giúp thiết bị duy trì tốc độ đầu ra ổn định, đồng thời nâng cao hiệu suất truyền động.

Thông số kỹ thuật động cơ điện 3 pha 0.8kW 1Hp

Động cơ điện 3 pha 0.8kW 1Hp được thiết kế theo tiêu chuẩn công nghiệp, mang lại khả năng làm việc ổn định và độ tin cậy cao. Kiểu lắp mặt bích giúp việc lắp ghép với bộ điều tốc UDL trở nên thuận tiện, tiết kiệm thời gian thi công và bảo trì.

Thông số kỹ thuật điều tốc cơ UDL 0.8kW 1Hp

Điều tốc cơ UDL 0.8kW sử dụng cơ cấu truyền động cơ khí để thay đổi tốc độ liên tục trong dải cho phép. Người vận hành có thể điều chỉnh tốc độ dễ dàng thông qua tay quay hoặc núm chỉnh mà không làm gián đoạn hoạt động của hệ thống.

Thông số kỹ thuật hộp giảm tốc trục thẳng R47

Hộp giảm tốc R47 được thiết kế với kết cấu bánh răng trụ đồng tâm, giúp truyền tải công suất hiệu quả và hạn chế tổn thất năng lượng. Nhờ đường kính trục ra 30mm, thiết bị có khả năng đáp ứng tốt các yêu cầu truyền động có tải trọng trung bình.

Ứng dụng motor giảm tốc 2 cấp UDL 0.8kW – R47

Motor giảm tốc 2 cấp UDL 0.8kW – R47 mang đến khả năng truyền động mạnh mẽ và ổn định, nhờ đó được ứng dụng linh hoạt trong nhiều dây chuyền sản xuất và thiết bị công nghiệp khác nhau.

• Motor R47 đảm nhiệm việc kéo các băng tải cần tốc độ chậm và lực kéo lớn, giúp hàng hóa di chuyển ổn định và liên tục.
• Nhờ mô-men xoắn cao, motor được dùng cho các máy ép nhỏ, thiết bị nén hoặc cơ cấu tạo lực cần độ ổn định khi vận hành liên tục.
• Motor hỗ trợ đẩy hoặc kéo nguyên liệu vào máy chế biến, giúp quy trình sản xuất hoạt động đều và chính xác hơn.
• Motor giảm tốc R47 giúp điều khiển tốc độ băng tải đóng gói, đảm bảo sản phẩm được chuyển tiếp nhịp nhàng, hạn chế lỗi và tăng năng suất.

Hướng dẫn lắp motor điện với điều tốc cơ và hộp giảm tốc R

• Bước 1: Đầu tiên, bạn lấy điều tốc cơ đặt vào đúng vị trí đầu vào của hộp giảm tốc R. Hãy căn chỉnh sao cho trục ra của điều tốc cơ chui lọt hoàn toàn và khớp khít với lỗ trục của hộp giảm tốc R, đảm bảo mặt bích hai bên phải áp sát sạt vào nhau.
• Bước 2: Tiếp theo, bạn lấy motor điện đưa lại gần đầu còn lại của điều tốc cơ. Canh thẳng trục motor rồi đút từ từ phần trục này vào sâu bên trong lỗ trục của điều tốc cơ cho đến khi mặt bích của motor chạm sát vào thân điều tốc cơ, không còn khe hở.
• Bước 3: Lấy các con ốc vít luồn qua các lỗ trên mặt bích nối giữa ba bộ phận. Dùng cờ lê hoặc lục giác siết thật chặt toàn bộ các con ốc này lại để cố định chắc chắn toàn bộ hệ thống máy thành một khối cứng cáp.

Chú ý: Phải lau sạch hết bụi mạt và mỡ thừa trên các đầu trục trước khi ráp. Khi vặn ốc, nhớ vặn đều tay các góc, không siết chặt một con trước để tránh làm lệch hay vênh máy, khiến máy bị kêu to hoặc nhanh hỏng khi chạy.

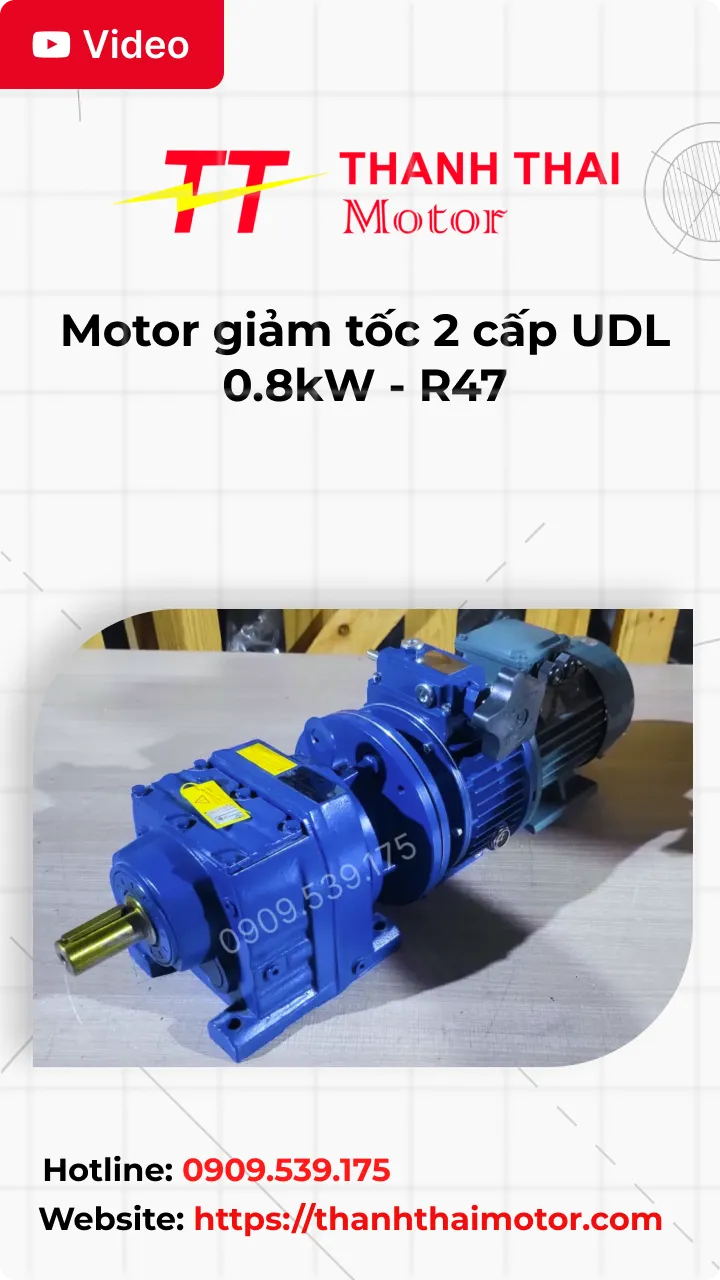

Thông qua các video động cơ giảm tốc được Thành Thái Motor biên soạn, khách hàng có thể dễ dàng quan sát cấu tạo chi tiết, đánh giá khả năng vận hành và ứng dụng thực tế của sản phẩm trong nhiều ngành công nghiệp khác nhau. Bên cạnh đó, chuyên mục video tổng hợp còn cung cấp thêm nhiều kiến thức hữu ích về kỹ thuật lắp đặt, hướng dẫn bảo dưỡng và kinh nghiệm sử dụng thực tế, hỗ trợ khách hàng khai thác tối đa hiệu suất làm việc của thiết bị.

Cam kết chính sách bảo hành – Vận chuyển tại Thành Thái Motor

• Bảo hành động cơ lên đến 24 tháng.
• Vận chuyển nhanh chóng toàn quốc.
• Động cơ giảm tốc chất lượng – Công nghệ tiên tiến từ Đức.
• Giá cạnh tranh – Chiết khấu hấp dẫn khi mua số lượng lớn
• Mua bán minh bạch – Cung cấp đầy đủ CO, CQ.
