Hộp giảm tốc bánh răng hành tinh là một bộ truyền động cơ khí sử dụng cơ cấu bánh răng hành tinh để giảm tốc độ quay và tăng momen xoắn đầu ra. Nhờ cấu trúc đồng trục độc đáo với các bánh răng hành tinh quay quanh một bánh răng trung tâm (bánh răng mặt trời), thiết bị này có khả năng chịu tải lớn, đạt độ chính xác cao và có kích thước cực kỳ nhỏ gọn so với các loại hộp giảm tốc thông thường. Hộp giảm tốc (hộp số giảm tốc) này là giải pháp lý tưởng cho các ứng dụng đòi hỏi hiệu suất và độ tin cậy cao.
Hiểu rõ những điểm trên sẽ giúp bạn dễ dàng theo dõi các phân tích kỹ thuật chi tiết hơn trong bài viết này.

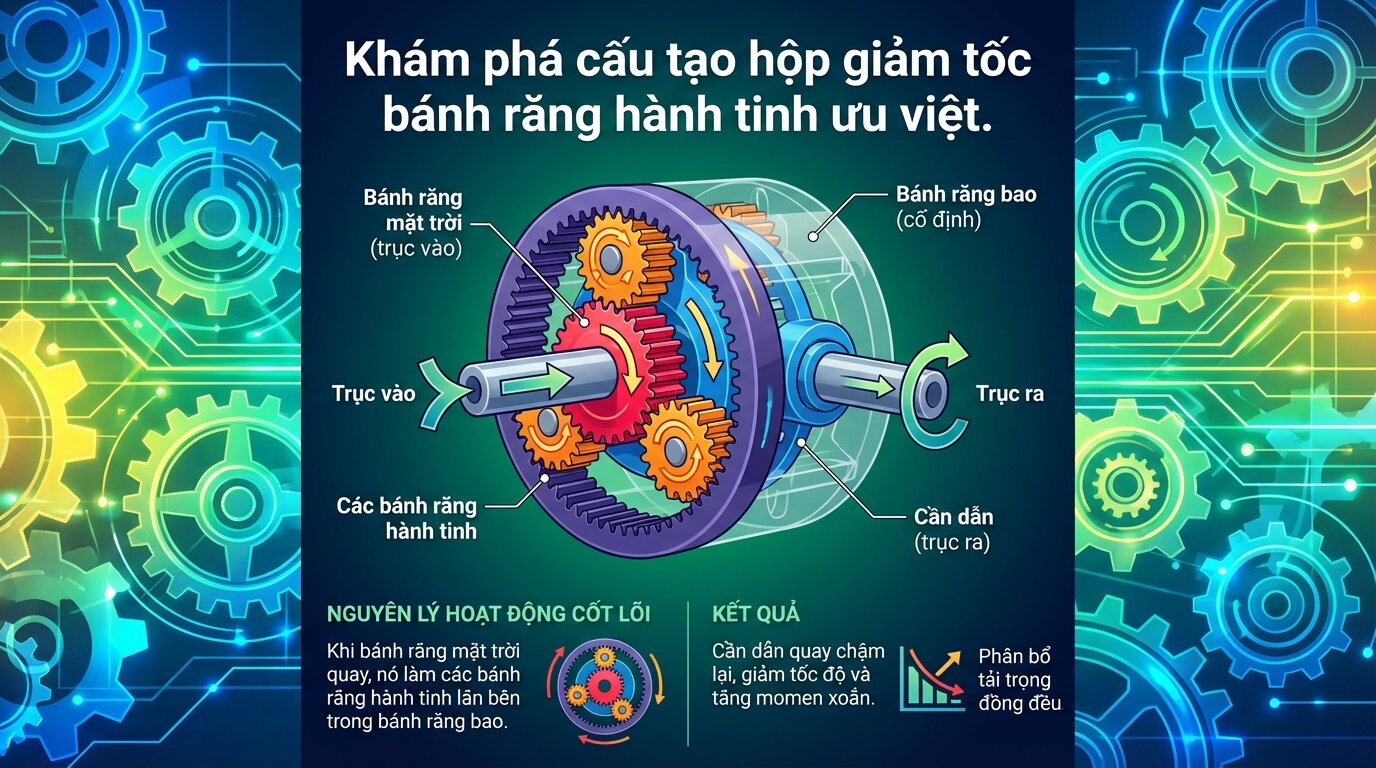

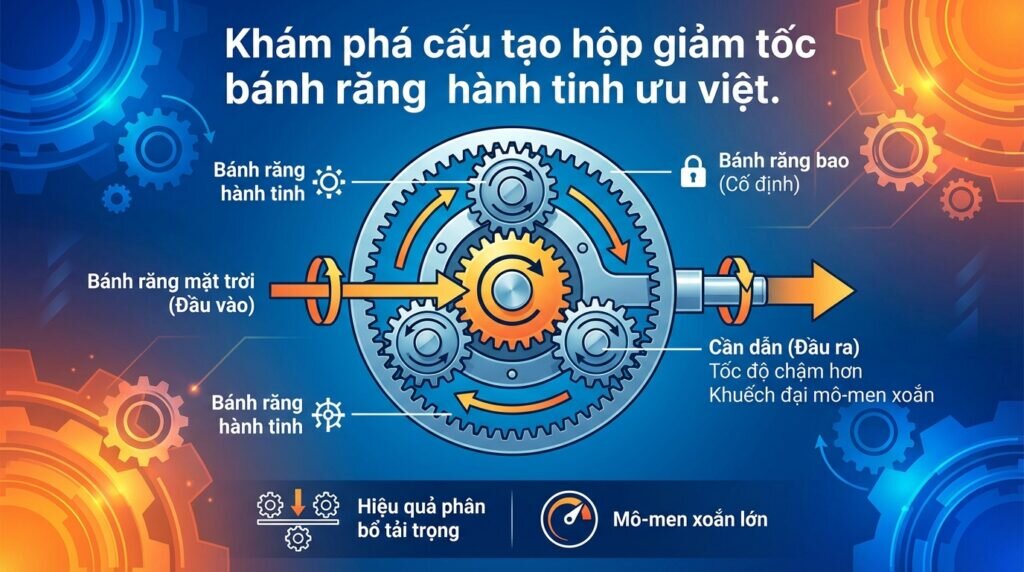

Để hiểu tại sao hộp số giảm tốc hành tinh lại ưu việt, chúng ta cần đi sâu vào cấu trúc bên trong của nó. Về cơ bản, nó là một tổ hợp các bánh răng được sắp xếp một cách thông minh.
Một cơ cấu bánh răng hành tinh tiêu chuẩn bao gồm bốn thành phần không thể thiếu, phối hợp nhịp nhàng với nhau.
Nguyên lý hoạt động khá trực quan. Khi động cơ làm quay bánh răng mặt trời (trục vào), lực sẽ được truyền tới các bánh răng hành tinh.
Vì bánh răng bao được giữ cố định, các bánh răng hành tinh buộc phải “lăn” bên trong vành răng này. Chuyển động này làm cho cả cụm cần dẫn (liên kết các bánh răng hành tinh) quay theo với tốc độ chậm hơn nhiều.
Kết quả là tốc độ đầu ra tại cần dẫn được giảm đi đáng kể, trong khi momen xoắn lại được khuếch đại lên. Toàn bộ cơ cấu hoạt động trên một trục duy nhất.

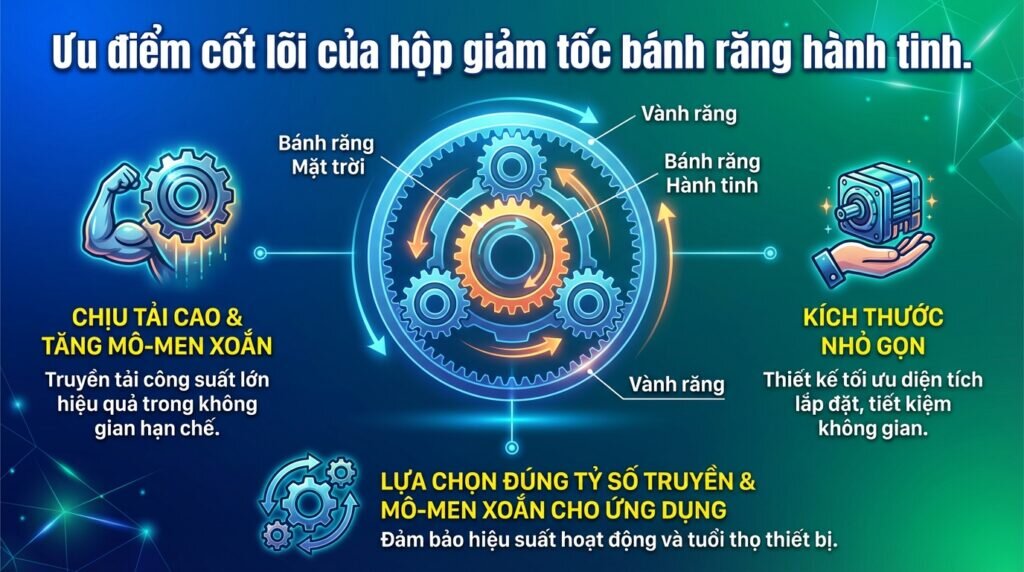

Điểm nhấn kỹ thuật: Sự phân chia tải trọng đồng đều lên nhiều bánh răng hành tinh cùng lúc chính là “chìa khóa” giúp hộp giảm tốc hành tinh có khả năng chịu được momen xoắn lớn hơn rất nhiều so với hộp giảm tốc bánh răng trụ thông thường có cùng kích thước.

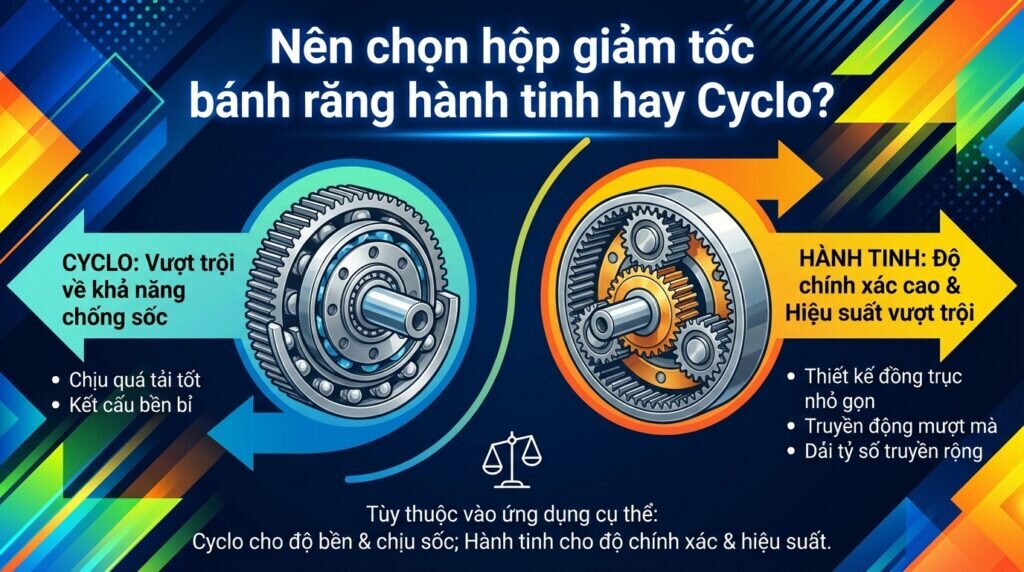

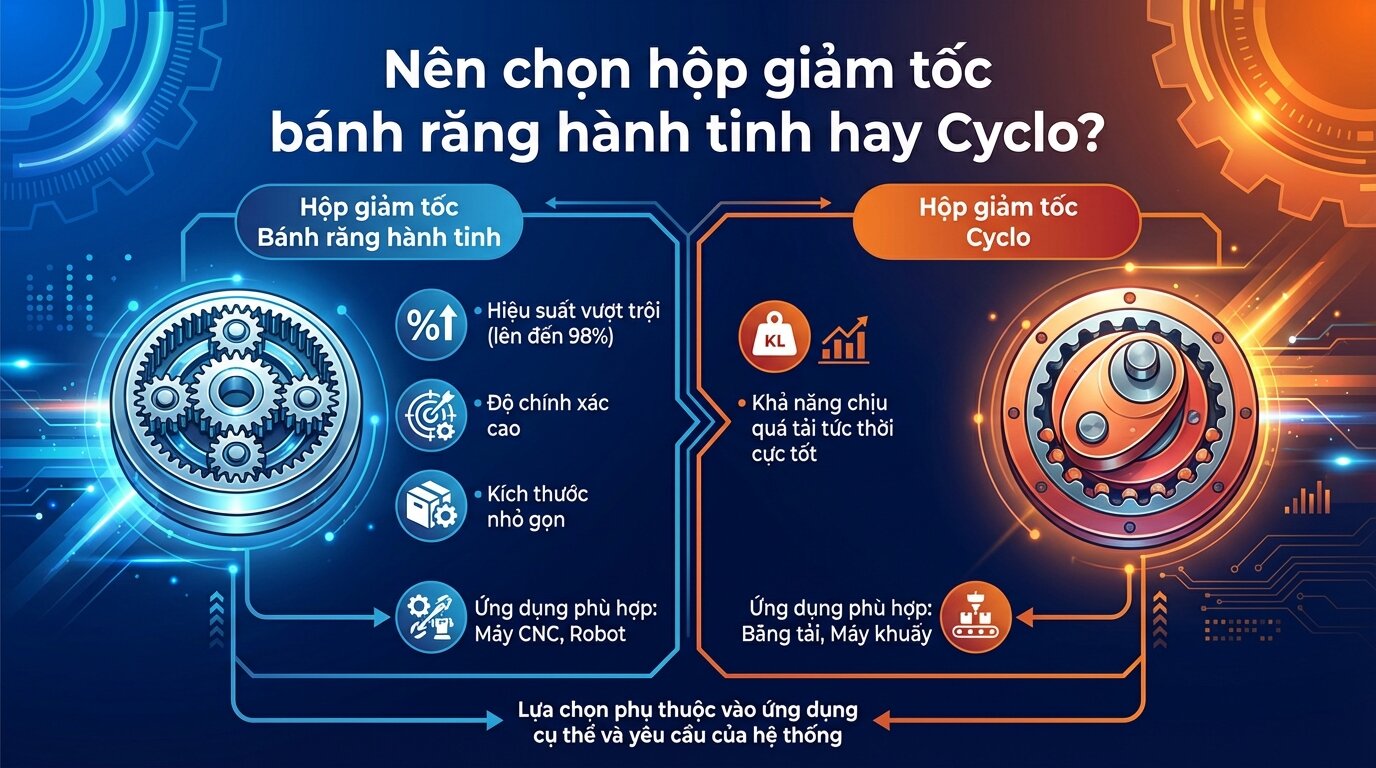

Trong ngành cơ khí, hộp giảm tốc Cycloid (Cyclo) cũng là một lựa chọn phổ biến cho các ứng dụng tải nặng. Dưới đây là bảng so sánh nhanh giúp bạn nhận ra sự khác biệt cơ bản và ưu nhược điểm của từng loại.
| Tiêu chí | Hộp giảm tốc bánh răng hành tinh | Hộp giảm tốc Cyclo |
|---|---|---|
| Cấu tạo | Hệ bánh răng: mặt trời, hành tinh, bánh răng bao. | Đĩa Cycloid, trục lệch tâm, con lăn. |
| Hiệu suất | Rất cao, thường đạt 95% – 98%. | Cao, khoảng 90% – 95%. |
| Tỷ số truyền | Dải tỷ số truyền rộng, có thể ghép nhiều cấp để đạt tỷ số truyền rất lớn. | Tỷ số truyền trên một cấp rất lớn (lên tới 87:1). |
| Khả năng chịu tải | Chịu tải, chịu sốc rất tốt do tải trọng được phân bổ đều. | Chịu sốc cực tốt, có thể chịu quá tải tức thời lên đến 500%. |
| Độ chính xác | Độ chính xác và độ rơ (backlash) thấp, lý tưởng cho Servo. | Độ rơ thấp nhưng thường không chính xác bằng loại hành tinh chuyên dụng cho Servo. |
| Kích thước | Rất nhỏ gọn, đồng trục. | Tương đối gọn nhưng thường lớn hơn loại hành tinh cùng công suất. |
| Giá thành | Thường cao hơn. | Cạnh tranh hơn ở các tỷ số truyền lớn. |
| Ứng dụng chính | Robot, máy CNC, động cơ servo, các hệ thống cần độ chính xác cao. | Băng tải, máy khuấy, các ứng dụng tải nặng, va đập. |

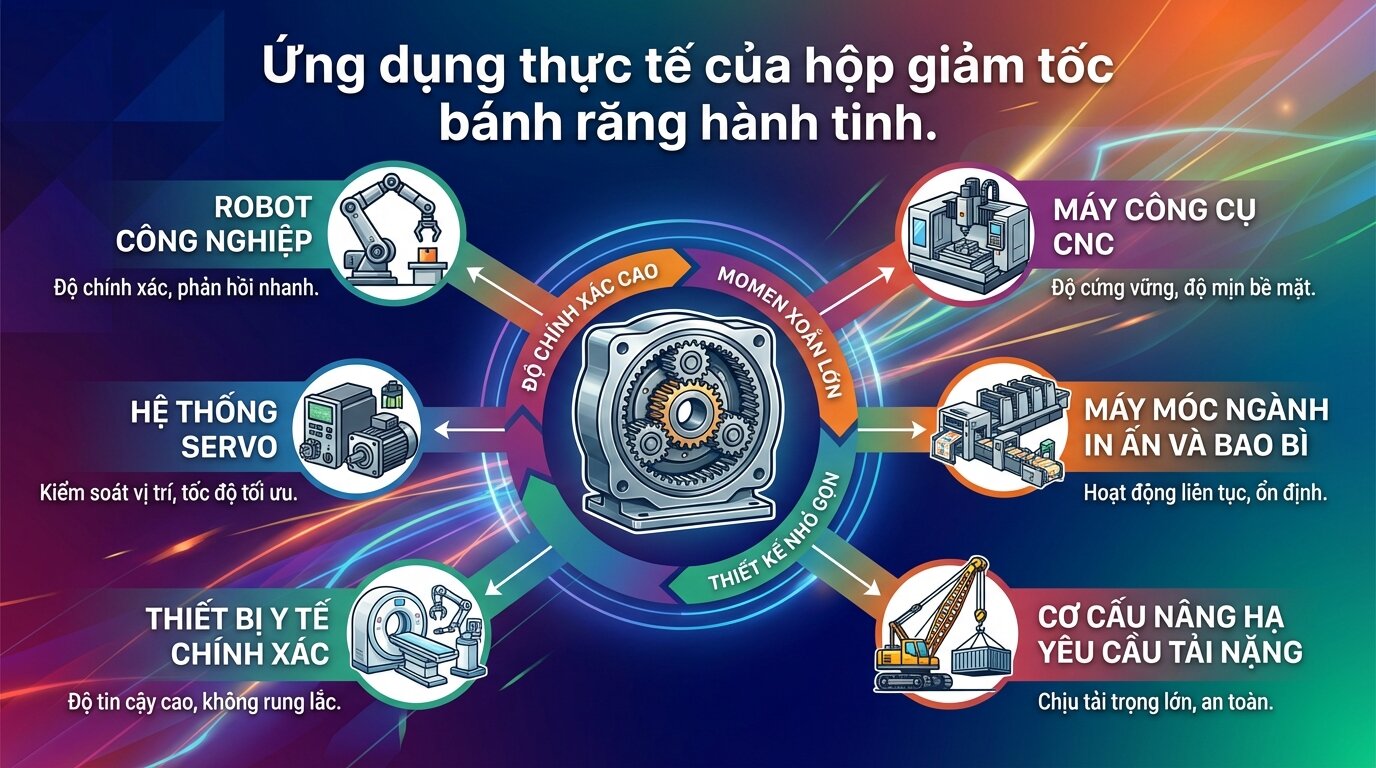

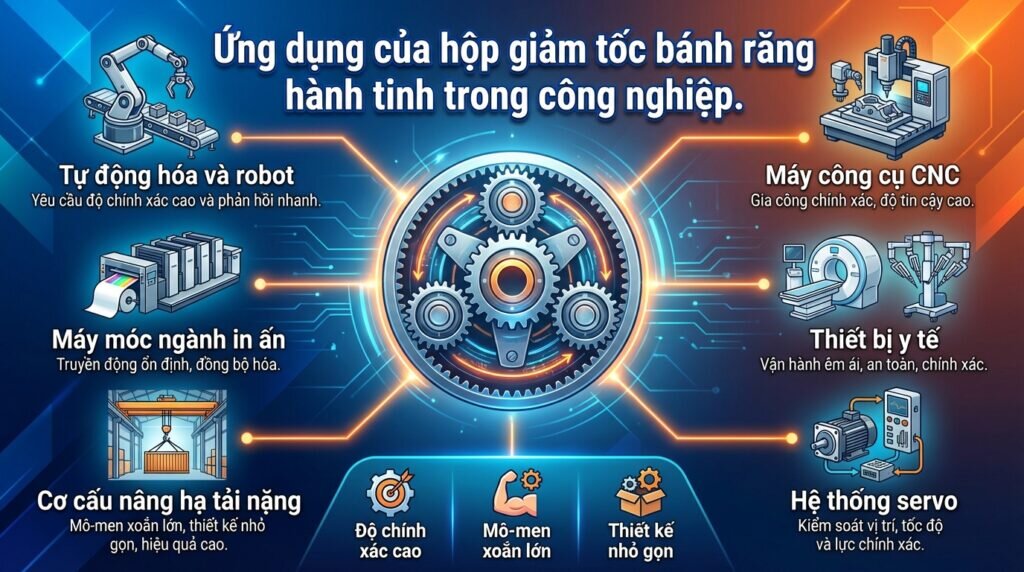

Nhờ những đặc tính vượt trội về độ chính xác cao, momen xoắn lớn và kích thước nhỏ gọn, ứng dụng hộp giảm tốc hành tinh rất đa dạng trong công nghiệp hiện đại.

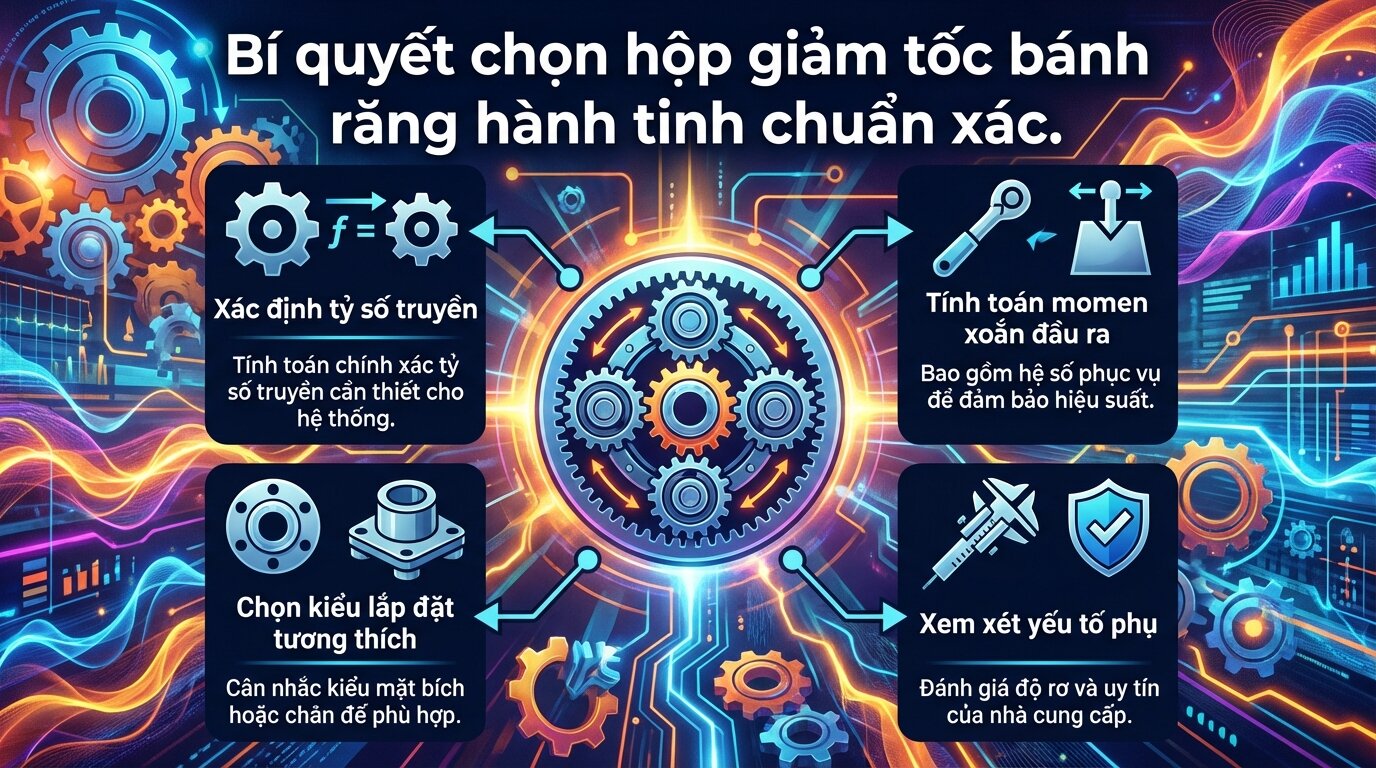

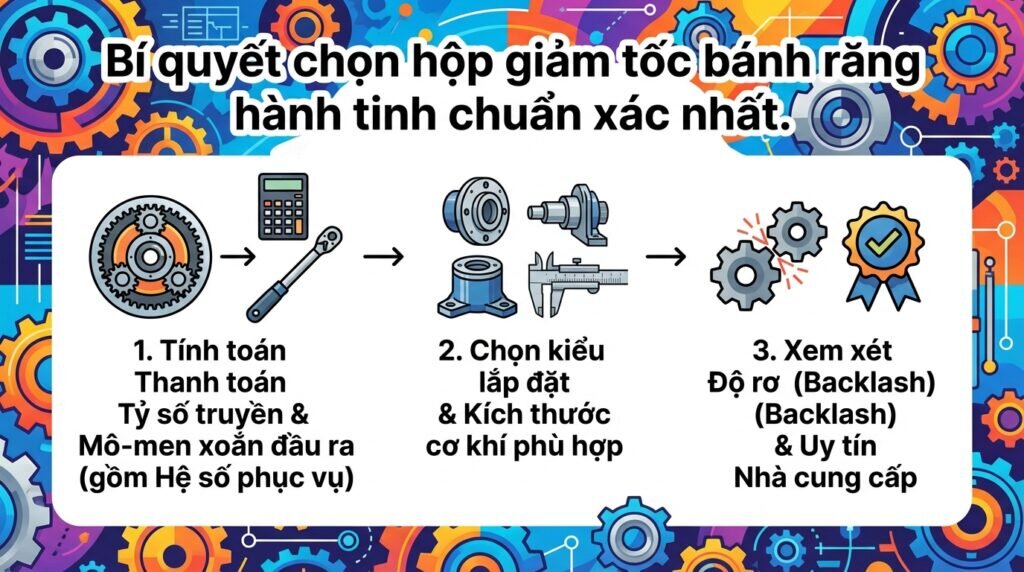

Chọn đúng hộp giảm tốc là yếu tố quyết định đến hiệu suất và tuổi thọ của cả hệ thống máy. Dưới đây là các bước quan trọng bạn cần nắm rõ.
Tỷ số truyền hộp giảm tốc hành tinh (hay còn gọi là ratio) là thông số đầu tiên cần quan tâm. Nó thể hiện mức độ giảm tốc của hộp số.
Công thức tính cơ bản như sau:
i = n_in / n_out
Trong đó:
i: Tỷ số truyền.n_in: Tốc độ quay của trục vào (tốc độ motor, vòng/phút).n_out: Tốc độ quay của trục ra mong muốn (vòng/phút).Ví dụ, motor của bạn chạy 1500 vòng/phút và bạn cần trục ra quay 50 vòng/phút, bạn sẽ cần một hộp số có tỷ số truyền 1500 / 50 = 30.
Đây là bước cực kỳ quan trọng. Bạn phải đảm bảo momen xoắn của hộp giảm tốc lớn hơn momen xoắn mà tải yêu cầu, và phải tính đến hệ số phục vụ (Service Factor – SF).
Hệ số này bù trừ cho các yếu tố như chế độ làm việc (8 giờ/ngày hay 24/7), loại tải (êm ái hay va đập). Việc tính toán thiết kế hộp giảm tốc hành tinh luôn cần xem xét đến yếu tố này.
Hộp số cần phải tương thích cơ khí với cả động cơ và máy móc. Bạn cần xác định rõ kiểu lắp là mặt bích hay chân đế.
Các loại phổ biến bao gồm hộp giảm tốc hành tinh mặt bích (dễ dàng kết nối với động cơ) và hộp giảm tốc hành tinh cốt âm (cho phép lắp trục máy trực tiếp qua lỗ rỗng).
Cảnh báo sai lầm: Nhiều người chỉ tập trung vào tỷ số truyền mà bỏ qua momen xoắn và hệ số phục vụ. Việc chọn hộp giảm tốc không đủ tải sẽ dẫn đến phá hủy bánh răng, gây dừng máy và tốn kém chi phí sửa chữa. Luôn tính toán dư tải ít nhất 1.2-1.5 lần.

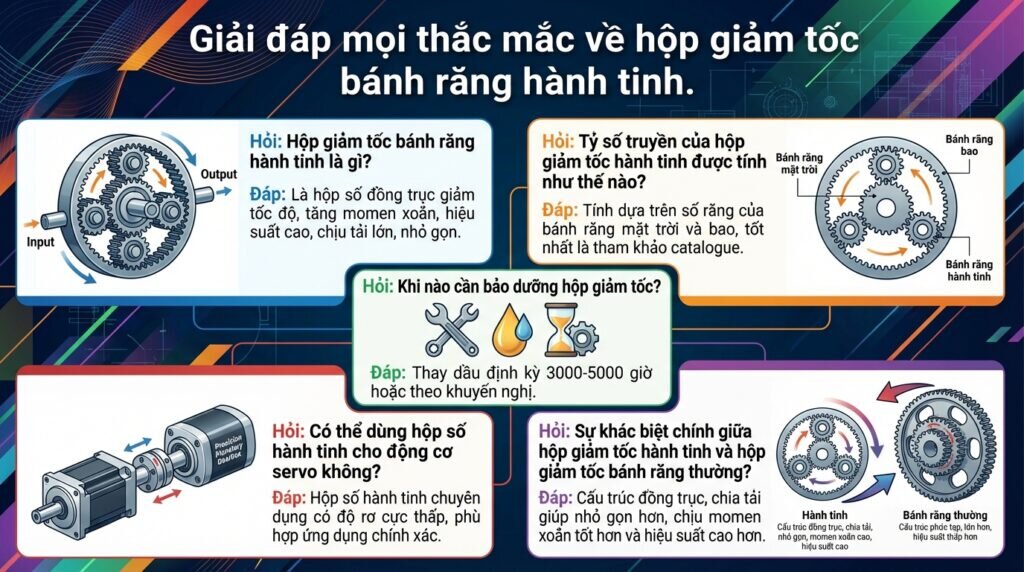

Nói đơn giản, hộp giảm tốc bánh răng hành tinh là gì? Nó là một hộp số sử dụng cơ cấu bánh răng hành tinh đồng trục để giảm tốc độ và tăng momen xoắn. Nó nổi bật với hiệu suất cao, khả năng chịu tải lớn và kích thước rất nhỏ gọn.
Tỷ số truyền cơ bản của một cấp được tính dựa trên số răng của bánh răng mặt trời và bánh răng bao. Công thức chính xác khá phức tạp, cách tốt nhất là bạn nên dựa vào catalogue của nhà sản xuất để chọn tỷ số truyền phù hợp.
Việc bảo dưỡng hộp giảm tốc là rất cần thiết. Bạn nên kiểm tra và thay dầu hộp giảm tốc định kỳ sau mỗi 3000-5000 giờ hoạt động hoặc theo khuyến nghị của nhà sản xuất. Nếu có vấn đề cần sửa chữa hộp giảm tốc hành tinh, hãy liên hệ ngay với đơn vị chuyên môn.
Hoàn toàn có thể. Hộp số hành tinh chuyên dụng cho servo (precision planetary gearbox) có độ rơ cực thấp, là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác tuyệt đối.
Sự khác biệt lớn nhất nằm ở cấu trúc đồng trục và khả năng chia tải. Hộp số hành tinh có nhiều bánh răng cùng chịu tải, giúp nó nhỏ gọn hơn, chịu momen xoắn tốt hơn và hiệu suất cao hơn so với bộ giảm tốc bánh răng trụ thông thường ở cùng một công suất.
Việc hiểu rõ về hộp giảm tốc bánh răng hành tinh từ cấu tạo, nguyên lý cho đến các tiêu chí lựa chọn là yếu tố then chốt để đảm bảo hệ thống máy móc của bạn hoạt động ổn định và bền bỉ. Với những ưu điểm không thể phủ nhận, đây xứng đáng là lựa chọn hàng đầu cho các ứng dụng cơ khí hiện đại.
Tuy nhiên, việc lựa chọn đúng thông số kỹ thuật đòi hỏi sự cẩn trọng và kiến thức chuyên môn. Một lựa chọn sai có thể gây ra những thiệt hại không đáng có.
Tại Thành Thái Motor, chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng lắng nghe và phân tích yêu cầu của bạn. Để nhận được tư vấn kỹ thuật chuyên sâu, hỗ trợ lấy catalogue hộp giảm tốc hành tinh, bản vẽ cad hộp giảm tốc hành tinh và nhận bảng giá hộp giảm tốc bánh răng hành tinh tốt nhất, đừng ngần ngại liên hệ ngay với chúng tôi qua hotline 0909.539.175.
