Khi thiết kế hệ thống truyền động, một sai số nhỏ trong tính toán momen xoắn thực tế của NMRV có thể dẫn đến quá tải, giảm tuổi thọ thiết bị hoặc đội chi phí đầu tư lên gấp nhiều lần. Vì vậy, việc nắm rõ cách xác định momen xoắn đúng chuẩn không chỉ dành cho kỹ sư mà còn là chìa khóa để doanh nghiệp vận hành ổn định và tiết kiệm.
Bài viết này Thành Thái Motor sẽ hướng dẫn bạn từ A-Z quy trình tính toán chuẩn xác, kèm ví dụ thực tế và các tiêu chí lựa chọn hộp giảm tốc (hộp số giảm tốc) phù hợp nhất cho ứng dụng của mình. Hãy bắt đầu khám phá để đảm bảo hệ thống hoạt động bền bỉ, an toàn và đạt hiệu suất tối đa.
Hộp giảm tốc NMRV và tầm quan trọng của momen xoắn
Là một trong những dòng hộp giảm tốc trục vít bánh vít được ưa chuộng nhất hiện nay nhờ thiết kế nhỏ gọn, truyền động êm và độ bền vượt trội. Không chỉ giúp tối ưu hệ thống cơ khí, hộp giảm tốc NMRV còn đóng vai trò then chốt trong việc kiểm soát tốc độ và tăng lực kéo cho máy móc công nghiệp.
Trong toàn bộ quá trình vận hành, momen xoắn chính là yếu tố quyết định khả năng tải của hệ thống. Một hộp giảm tốc có thể hoạt động mạnh mẽ hay không, chịu được tải nặng hay không… tất cả đều phụ thuộc vào momen xoắn đầu ra. Chính vì vậy, việc tính toán momen xoắn thực tế của NMRV luôn là bước bắt buộc trước khi chọn model – đặc biệt với những hệ thống đòi hỏi độ ổn định và an toàn cao. Cùng Thành Thái Motor tìm hiểu thêm chi tiết qua bài viết bên dưới

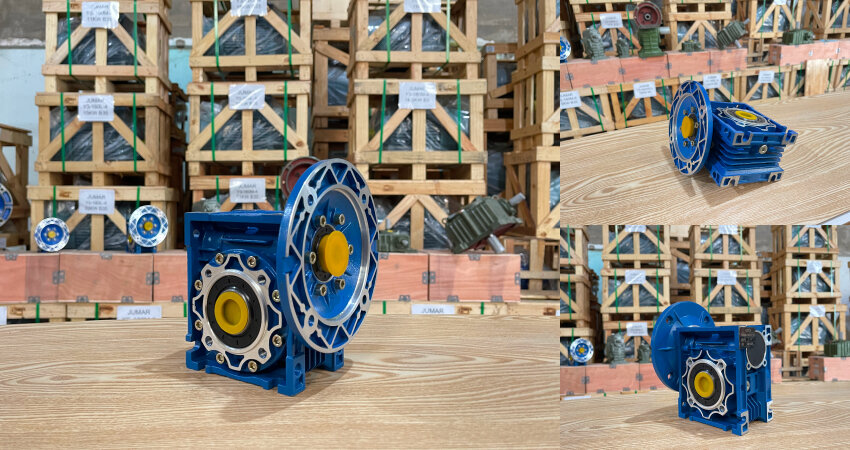

Hộp giảm tốc NMRV là dòng hộp số bánh vít – trục vít được ưa chuộng nhất với thiết kế nhỏ gọn, truyền động êm và độ bền vượt trội
Các yếu tố ảnh hưởng đến tính toán momen xoắn thực tế của NMRV
Để tính toán momen xoắn thực tế của NMRV, chúng ta cần xem xét nhiều yếu tố đầu vào. Mỗi yếu tố đóng góp vào kết quả cuối cùng, đảm bảo sự phù hợp giữa hộp giảm tốc và ứng dụng cụ thể. Việc hiểu rõ các yếu tố này là nền tảng cho việc tính toán momen xoắn thực tế của NMRV chính xác. Mọi yếu tố đều đóng vai trò quan trọng trong việc tính toán momen xoắn thực tế của NMRV.
Công suất động cơ đầu vào (P)
Công suất động cơ điện (motor điện) đầu vào (kW hoặc HP) là thông số cơ bản nhất. Đây là nguồn năng lượng ban đầu mà động cơ cung cấp cho hộp số. Công suất này sẽ được chuyển đổi thành momen xoắn và tốc độ ở đầu ra của hộp số giảm tốc. Khi thực hiện tính toán momen xoắn thực tế của NMRV, công suất động cơ là điểm khởi đầu không thể thiếu.
Tỷ số truyền (i)
Tỷ số truyền của hộp giảm tốc là tỷ lệ giữa tốc độ quay đầu vào và tốc độ quay đầu ra. Tỷ số truyền càng lớn, tốc độ đầu ra càng giảm và momen xoắn đầu ra càng tăng. Yếu tố này giúp tăng khả năng tải của bộ giảm tốc. Tỷ số truyền có ảnh hưởng trực tiếp đến kết quả tính toán momen xoắn thực tế của NMRV.
Hiệu suất truyền động (η)
Hiệu suất truyền động thể hiện phần trăm công suất đầu vào được chuyển hóa thành công suất hữu ích ở đầu ra. Hộp giảm tốc bánh vít trục vít như NMRV thường có hiệu suất dao động từ 0.7 đến 0.9 (70% – 90%). Mức hiệu suất này tùy thuộc vào tỷ số truyền và chất lượng sản phẩm. Hiệu suất thấp hơn đồng nghĩa với việc một phần năng lượng bị mất mát dưới dạng nhiệt.
Do đó, việc tính toán momen xoắn thực tế của NMRV cần cân nhắc kỹ hiệu suất để tránh đánh giá sai khả năng làm việc của hộp số. Một hiệu suất chính xác giúp việc tính toán momen xoắn thực tế của NMRV đạt độ tin cậy cao.
Hệ số phục vụ (Fs – service factor)
Hệ số phục vụ là một yếu tố cực kỳ quan trọng, được sử dụng để bảo vệ hộp số khỏi các điều kiện làm việc khắc nghiệt. Hệ số này tính đến loại tải (đều, va đập), thời gian hoạt động và số lần khởi động/dừng của hệ thống. Đây là thông số mấu chốt khi tính toán momen xoắn thực tế của NMRV để đảm bảo tải an toàn. Việc chọn hệ số phục vụ phù hợp giúp kéo dài tuổi thọ của bộ giảm tốc motor và tránh các hỏng hóc đột ngột.
Thành Thái Motor luôn khuyến nghị khách hàng sử dụng hệ số phục vụ cao hơn cho các ứng dụng có tải nặng hoặc hoạt động liên tục. Điều này góp phần quan trọng vào việc tính toán momen xoắn thực tế của NMRV an toàn.
Bơm piston, máy nén, máy trộn, máy công cụ, thang máy
1.2 – 1.5
1.5 – 1.8
Tải va đập nặng (Heavy shock)
Máy nghiền, máy ép, máy cán, tời nâng, máy cắt
1.5 – 2.0
1.8 – 2.5
Công thức và các bước tính toán momen xoắn thực tế của NMRV
Việc tính toán momen xoắn thực tế của NMRV là một quy trình có hệ thống, giúp bạn chọn được hộp giảm tốc motor phù hợp nhất. Thành Thái Motor sẽ hướng dẫn bạn qua công thức và ví dụ minh họa cụ thể về cách tính toán momen xoắn thực tế của NMRV. Hiểu rõ các công thức là chìa khóa để thực hiện tính toán momen xoắn thực tế của NMRV chính xác.
Việc tính toán momen xoắn thực tế của NMRV là một quy trình có hệ thống, giúp bạn chọn được hộp giảm tốc motor phù hợp nhất.
Công thức cơ bản
Momen xoắn định mức đầu ra của hộp giảm tốc (T_đm) thường được cung cấp bởi nhà sản xuất. Tuy nhiên, để xác định momen xoắn thực tế mà hộp số có thể chịu tải trong điều kiện vận hành cụ thể, chúng ta sử dụng công thức sau:
T_thực_tế: momen xoắn thực tế đầu ra của hộp giảm tốc (Nm).
P_động_cơ: Công suất của động cơ điện đầu vào (kW).
9550: Hằng số chuyển đổi từ kW sang Nm khi tốc độ tính bằng vòng/phút.
η (eta): Hiệu suất truyền động của hộp giảm tốc (số thập phân, ví dụ 0.8 cho 80%).
n_đầu_ra: Tốc độ quay đầu ra của hộp giảm tốc (vòng/phút).
Fs: Hệ số phục vụ (Service Factor) dựa trên loại tải và thời gian hoạt động.
Hoặc bạn có thể tính momen xoắn đầu ra dựa trên momen xoắn danh nghĩa của động cơ (T_động_cơ) và tỷ số truyền:
T_động_cơ = (P_động_cơ * 9550) / n_động_cơ (với n_động_cơ là tốc độ vòng/phút của động cơ)
Sau đó, T_thực_tế = (T_động_cơ * i * η) / Fs (với i là tỷ số truyền)
Các công thức này là nền tảng để tính toán momen xoắn thực tế của NMRV một cách chính xác.
Ví dụ minh họa
Giả sử bạn cần chọn một hộp số giảm tốc NMRV cho một ứng dụng băng tải (tải nhẹ, đều) hoạt động 12 giờ/ngày.
Động cơ điện có công suất: P = 2.2 kW.
Tốc độ đầu ra mong muốn: n_đầu_ra = 50 vòng/phút.
Hiệu suất hộp giảm tốc NMRV (từ catalogue): η = 0.85 (85%).
Tra bảng hệ số phục vụ: Với tải nhẹ, đều và hoạt động >10 giờ/ngày, ta chọn Fs = 1.2 (có thể chọn cao hơn để an toàn).
Áp dụng công thức tính toán momen xoắn thực tế của NMRV:
T_thực_tế = (2.2 * 9550 * 0.85) / (50 * 1.2)
T_thực_tế = (17838.5) / 60
T_thực_tế ≈ 297.3 Nm
Vậy, bạn cần chọn một hộp số giảm tốc NMRV có momen xoắn định mức (rated torque) lớn hơn hoặc bằng 297.3 Nm trong catalogue của nhà sản xuất. Điều này đảm bảo hộp số có thể vận hành an toàn và bền bỉ dưới tải trọng thực tế của ứng dụng. Đây là một bước quan trọng trong việc tính toán momen xoắn thực tế của NMRV.
Bảng giá hộp giảm tốc NMRV tại Thành Thái Motor
Thái Motor, chúng tôi cung cấp Bảng giá hộp giảm tốc với đầy đủ model từ NMRV30, NMRV40, NMRV50 cho đến các dòng công suất lớn như NMRV90, NMRV110, NMRV130 – đáp ứng đa dạng mọi nhu cầu trong công nghiệp. Bảng giá hộp giảm tốc NMRV dưới đây sẽ giúp bạn dễ dàng so sánh, lựa chọn và tối ưu chi phí cho dự án của mình. Nếu bạn cần báo giá nhanh hoặc tư vấn chọn model, đội kỹ thuật của Thành Thái Motor luôn sẵn sàng hỗ trợ 24/7.
Làm sao biết hộp giảm tốc NMRV tôi chọn có đủ momen xoắn cho ứng dụng?
Bạn chỉ cần kiểm tra momen xoắn thực tế (Nm) sau khi tính toán bằng công thức và so sánh với momen xoắn định mức trong catalogue. Nguyên tắc vàng:
Rated Torque ≥ Momen xoắn thực tế
Nếu thấp hơn, hộp số sẽ nhanh hỏng
Nếu cao hơn một chút, hệ thống ổn định và bền bỉ hơn.
Có cần dùng hệ số phục vụ (Fs) khi tải nhẹ không?
Có. Dù tải rất nhẹ, hệ số phục vụ vẫn bắt buộc để phản ánh thời gian hoạt động và số lần khởi động/dừng.
Fs nhỏ nhất cho tải nhẹ là 1.0-1.2 nhưng với vận hành dài giờ, bạn nên dùng 1.2-1.5 để hộp số mát hơn, bền hơn và tránh quá tải đột ngột.
Hiệu suất (η) của hộp giảm tốc NMRV bao nhiêu là tốt?
Hiệu suất của NMRV thường từ 70% – 90%, phụ thuộc tỷ số truyền và chất lượng vật liệu.
η ≥ 0.85 được xem là mức hiệu suất tốt cho các ứng dụng công nghiệp.
Hiệu suất cao giúp tiết kiệm điện, giảm nhiệt, tăng tuổi thọ bánh vít – trục vít.
Tỷ số truyền (i) càng lớn có phải momen xoắn càng mạnh?
Đúng về lý thuyết, nhưng không phải lúc nào cũng có lợi. Tỷ số truyền lớn giúp tăng momen xoắn, nhưng cũng làm:
Giảm hiệu suất
Tăng nhiệt
Giảm tuổi thọ hộp số
Tối ưu nhất là chọn tỷ số truyền phù hợp với tốc độ đầu ra, không phải cứ “càng lớn càng tốt”.
Khi nào cần tính momen xoắn theo công suất, khi nào theo momen động cơ?
Theo công suất: dùng khi bạn biết P (kW) và tốc độ đầu ra yêu cầu. Đây là cách phổ biến nhất.
Theo momen động cơ: dùng khi động cơ đặc biệt (giảm tốc tích hợp, motor servo, motor phanh…).
Cả hai cách đều chính xác, nhưng tính theo công suất nhanh – dễ – ít sai số hơn.
Kết luận
Tính toán momen xoắn thực tế của NMRV không chỉ là một bước kỹ thuật đơn thuần, mà là “chìa khóa vàng” quyết định hiệu suất, độ bền và sự ổn định của toàn bộ hệ thống truyền động. Khi áp dụng đúng công thức và lựa chọn chính xác thông số, bạn sẽ tối ưu được sức mạnh của thiết bị, giảm tối đa rủi ro quá tải, đồng thời tiết kiệm chi phí vận hành trong suốt vòng đời dự án.
Một bộ hộp giảm tốc NMRV phù hợp luôn tạo nên sự khác biệt: máy chạy êm – bền bỉ – mạnh mẽ và đạt đúng hiệu suất mong muốn. Và nếu bạn đang cần một đơn vị cung cấp uy tín để đồng hành, Thành Thái Motor luôn sẵn sàng hỗ trợ từ khâu tính toán, lựa chọn model đến lắp đặt thực tế.
Hãy để đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi giúp bạn tối ưu từng chi tiết nhỏ nhất – từ momen xoắn, tải trọng, tốc độ cho đến cấu hình hộp số hoàn chỉnh. Chỉ cần một cuộc gọi, bạn sẽ có ngay giải pháp chính xác và hiệu quả nhất cho mọi ứng dụng.
