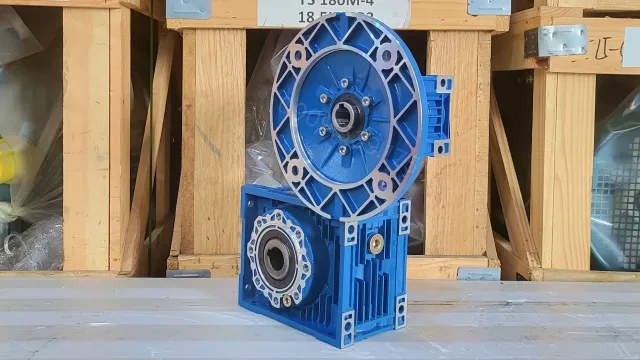

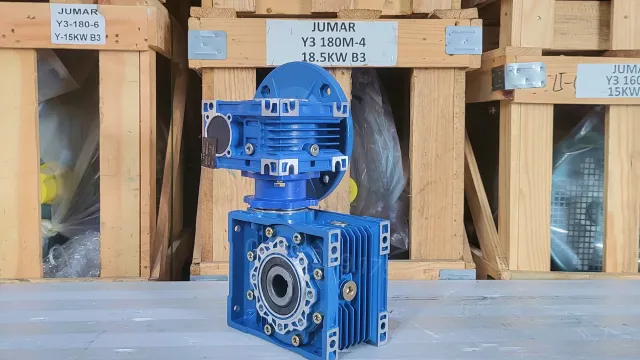

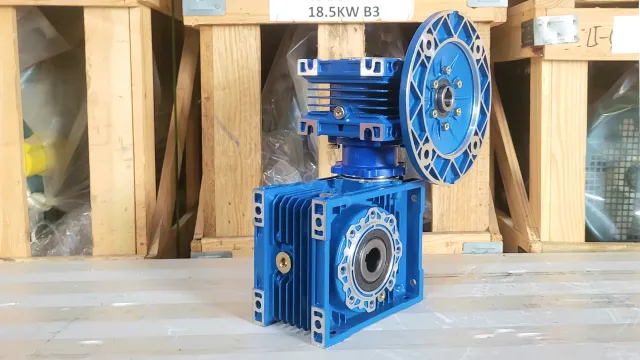

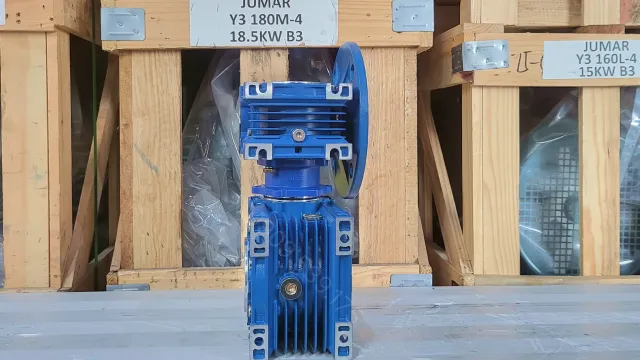

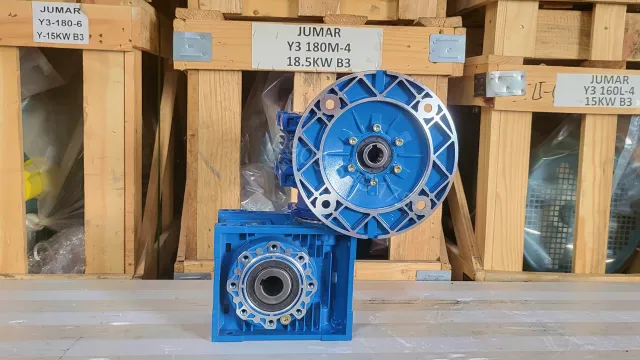

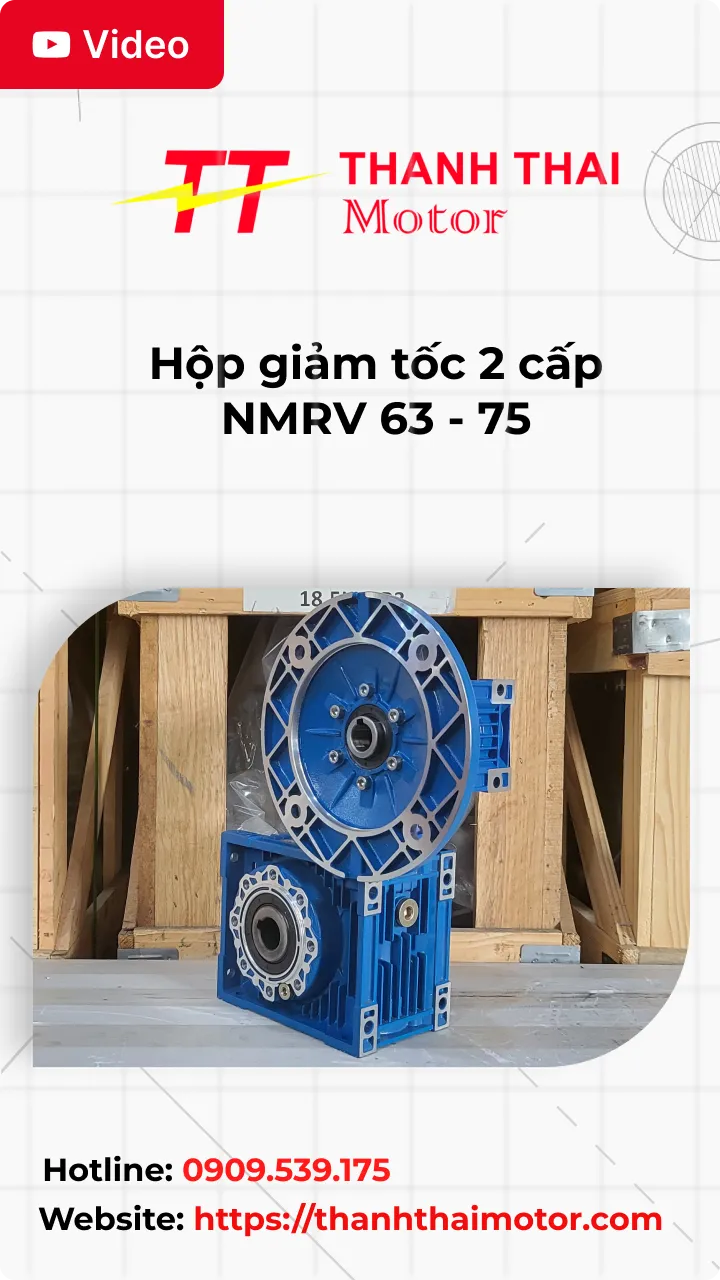

Hộp giảm tốc 2 cấp NMRV 63 – 75

Hộp giảm tốc 2 cấp NMRV 63 – 75 là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp giữa hai hộp số NMRV kích thước 63 và 75, tạo nên một cụm truyền động mạnh mẽ với khả năng giảm tốc độ cực lớn và tăng mô-men xoắn vượt trội.

Nhờ thiết kế ghép nối đặc biệt này, hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) đáp ứng hoàn hảo các yêu cầu của những hệ thống công nghiệp cần tốc độ quay thấp, lực kéo lớn và độ ổn định cao với tỉ số truyền phổ biến từ 1/150 đến 1/10.000. Đây là lựa chọn lý tưởng cho các ứng dụng cần truyền động chính xác, bền bỉ và tiết kiệm năng lượng.

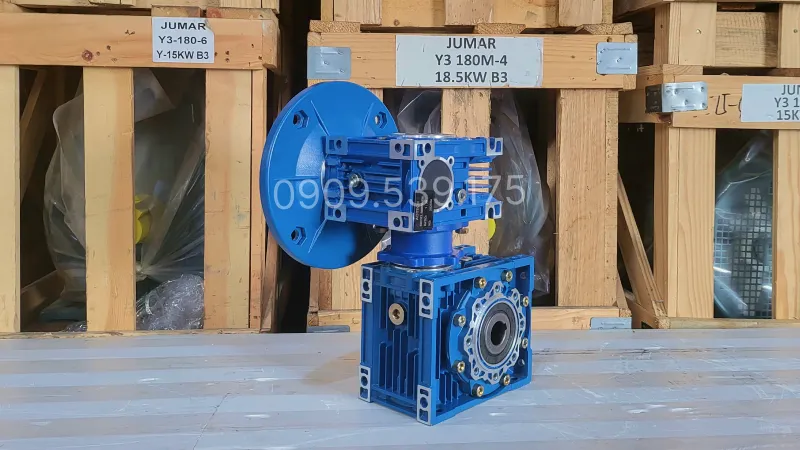

Thiết kế tổng quan hộp giảm tốc 2 cấp NMRV 63 – 75

Hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) được thiết kế nhỏ gọn, tinh tế và có độ hoàn thiện cao, dễ dàng lắp đặt trong các không gian giới hạn. Vỏ hộp được chế tạo từ hợp kim nhôm đúc nguyên khối, mang lại trọng lượng nhẹ, độ bền cơ học cao và khả năng tản nhiệt nhanh trong quá trình vận hành.

Bên trong, cụm trục vít – bánh vít được gia công chính xác, đảm bảo độ ăn khớp mượt mà, giảm thiểu tiếng ồn và ma sát. Điều này giúp hộp giảm tốc 2 cấp NMRV 63 – 75 hoạt động êm ái, tiết kiệm năng lượng và có tuổi thọ sử dụng lâu dài ngay cả trong môi trường làm việc liên tục.

Cấu tạo chi tiết hộp giảm tốc 2 cấp NMRV 63 – 75

Hộp giảm tốc 2 cấp NMRV 63 – 75 được cấu tạo từ hai hộp giảm tốc NMRV (hộp số giảm tốc NMRV) tiêu chuẩn, trong đó trục ra của hộp giảm tốc NMRV 63 (hộp số giảm tốc NMRV 63) được kết nối trực tiếp với trục vào của hộp giảm tốc NMRV 75 (hộp số giảm tốc NMRV 75) thông qua bộ khớp nối trung gian. Với cấu tạo như sau:

• Trục vít: Được chế tạo từ thép hợp kim tôi cứng, bề mặt mài bóng chính xác cao, giúp giảm ma sát, tăng độ bền và nâng cao hiệu suất truyền động.
• Bánh vít: Sản xuất từ hợp kim đồng hoặc đồng thau, có khả năng chịu tải tốt, chống mài mòn, đảm bảo truyền động êm và ổn định.
• Vỏ hộp: Làm từ vật liệu nhôm nguyên khối cao cấp, giúp giảm trọng lượng tổng thể, chống ăn mòn, tản nhiệt nhanh, phù hợp với môi trường khắc nghiệt.
• Khớp nối trung gian: Liên kết chặt chẽ giữa hai cấp giảm tốc, giúp truyền mô-men xoắn ổn định, đồng tâm và hạn chế rung động khi vận hành.
• Trục vào: Kết nối trực tiếp với động cơ điện (motor điện) tạo thành bộ động cơ giảm tốc (motor giảm tốc), có thể lắp qua mặt bích hoặc khớp nối mềm.
• Trục ra: Được làm bằng thép cứng chịu lực cao, có thể ở dạng rỗng hoặc đặc, dễ dàng kết nối với băng tải, máy khuấy, hệ thống vít tải, máy ép…

Thông số kỹ thuật của hộp giảm tốc 2 cấp NMRV 63 – 75

Các thông số dưới đây cung cấp thông tin về kích thước, trục và khả năng lắp đặt của từng cấp hộp giảm tốc.

Hộp giảm tốc NMRV 63

NMRV 63 là cấp truyền động đầu tiên, tiếp nhận chuyển động từ động cơ và truyền công suất sang NMRV 75.

Thông số kỹ thuật

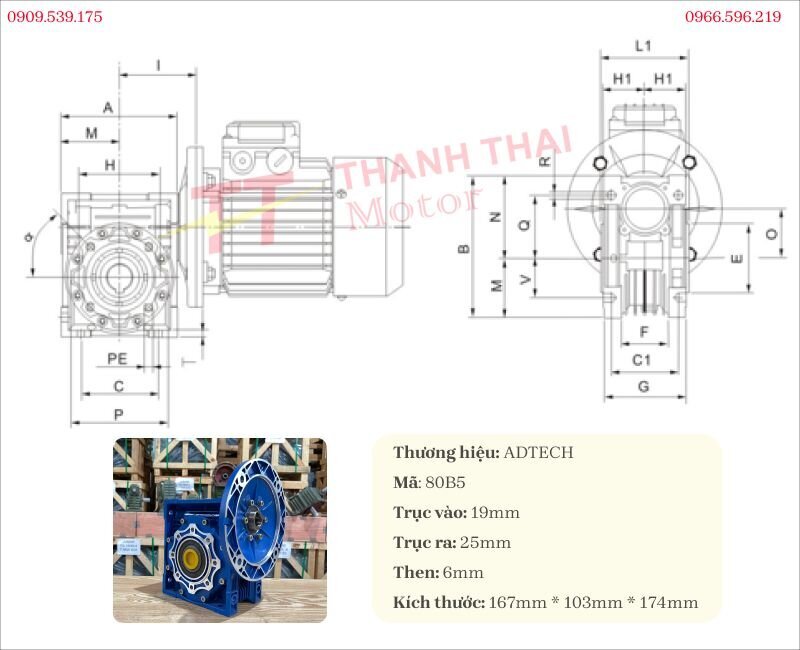

Hộp giảm tốc NMRV 75

NMRV 75 là cấp truyền động thứ hai, thực hiện giai đoạn giảm tốc cuối trước khi truyền lực đến thiết bị.

Thông số kỹ thuật

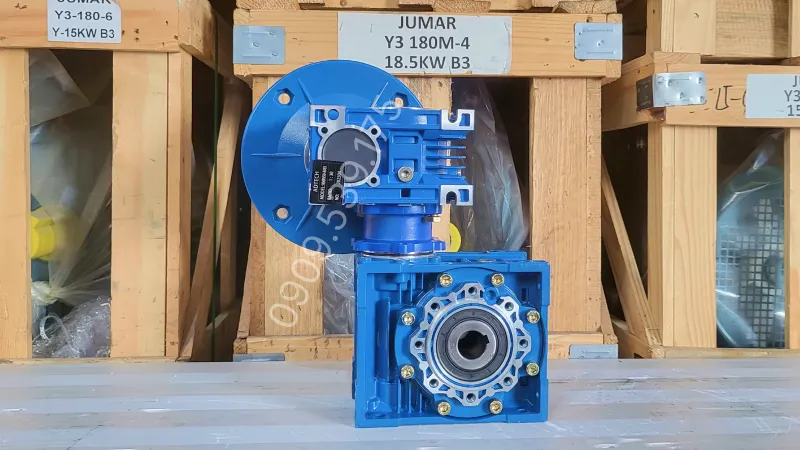

Ứng dụng thực tế hộp giảm tốc 2 cấp NMRV 63 – 75

Nhờ khả năng làm việc linh hoạt và hiệu quả truyền động cao, hộp giảm tốc 2 cấp NMRV 63 – 75 được ứng dụng phổ biến trong nhiều lĩnh vực như:

• Dây chuyền băng tải, băng chuyền công nghiệp, hệ thống đóng gói, vận chuyển hàng hóa.
• Máy khuấy, máy trộn, máy nghiền, phục vụ ngành thực phẩm, hóa chất, vật liệu xây dựng.
• Máy cuộn vải, máy dệt, máy móc ngành cơ khí chế tạo như máy CNC, máy ván ép,…

Hướng dẫn lắp đặt hộp giảm tốc 2 cấp NMRV

Để lắp đặt hộp giảm tốc 2 cấp NMRV đúng yêu cầu kỹ thuật, thực hiện theo các bước dưới đây:

Bước 1: Kiểm tra trước khi lắp

Đối chiếu model, tỷ số truyền, kiểu lắp, đường kính trục và kích thước mặt bích của hộp giảm tốc với motor. Kiểm tra các vị trí bắt bu lông và tình trạng bên ngoài của thiết bị trước khi lắp ráp.

Bước 2: Kết nối hộp giảm tốc với motor

Đưa trục motor vào trục vào của hộp giảm tốc, căn chỉnh mặt bích để hai bề mặt tiếp xúc đồng đều. Sau đó siết chặt các bu lông theo thứ tự để cố định cụm truyền động.

Bước 3: Kiểm tra cụm lắp ráp

Kiểm tra độ đồng trục giữa motor và hộp giảm tốc, độ chặt của các bu lông và các vị trí tiếp xúc của mặt bích. Bảo đảm cụm lắp ghép đúng vị trí trước khi vận hành.

Bước 4: Kiểm tra khi vận hành

Cho hệ thống chạy ở chế độ không tải trong thời gian ngắn, theo dõi tiếng ồn, độ rung và kiểm tra các vị trí lắp ghép để phát hiện các dấu hiệu bất thường hoặc rò rỉ dầu.

Ngoài bài viết này, bạn có thể tham khảo video tổng hợp trên kênh Thành Thái Motor để xem thêm các nội dung về quy trình lắp đặt và kiểm tra thiết bị. Đồng thời, video hộp giảm tốc sẽ cung cấp hướng dẫn về cấu tạo, phương pháp lắp ráp và các bước kiểm tra trước khi đưa thiết bị vào sử dụng.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
