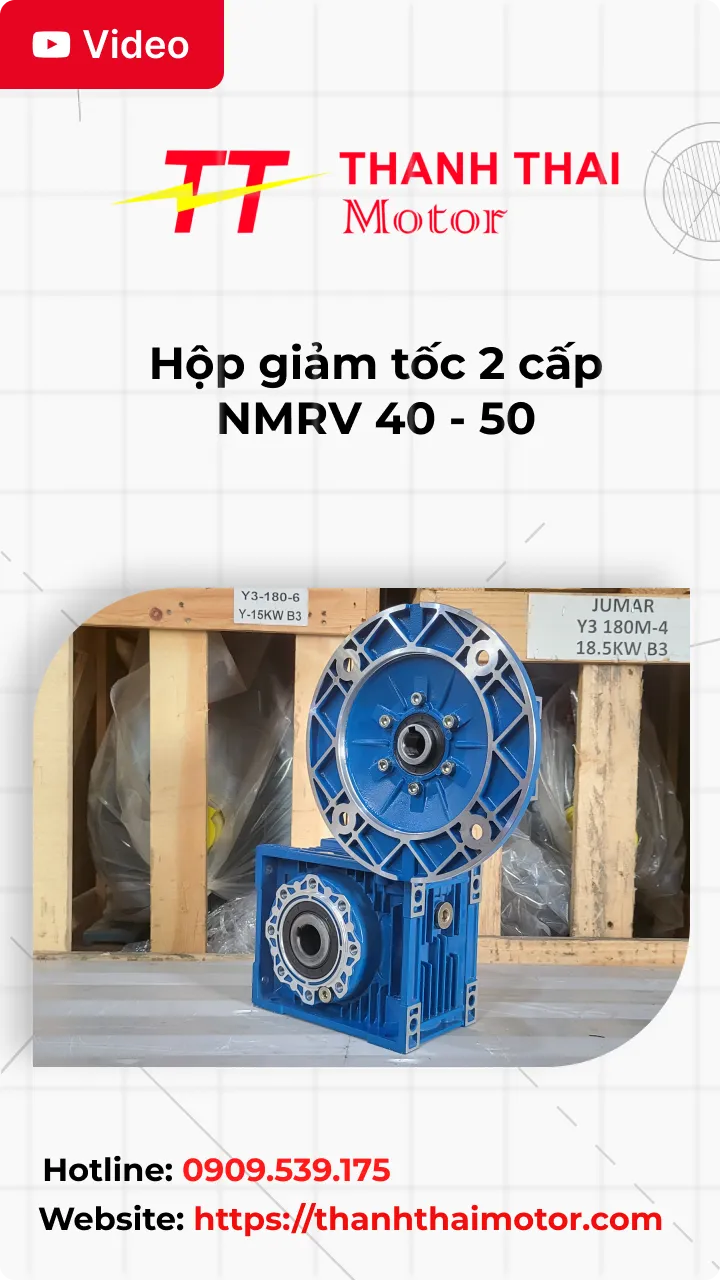

Hộp giảm tốc 2 cấp NMRV 40 – 50

Hộp giảm tốc 2 cấp NMRV 40 – 50 là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hai hộp giảm tốc NMRV (hộp số giảm tốc NMRV), được thiết kế nhỏ gọn, vận hành êm ái, hiệu suất cao, tỉ số truyền cao làm giảm tốc độ và tăng mô-men xoắn hiệu quả trong các hệ thống truyền động công nghiệp.

Thiết kế tổng quan về hộp giảm tốc 2 cấp NMRV 40 – 50

Hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) này được thiết kế với kiểu dáng nhỏ gọn, hiện đại và tính thẩm mỹ cao, phù hợp cho nhiều ứng dụng truyền động công nghiệp.

Vỏ hộp được chế tạo từ hợp kim nhôm nguyên khối, giúp giảm trọng lượng nhưng vẫn đảm bảo độ bền và khả năng tản nhiệt tốt trong quá trình vận hành.

Cấu tạo của hộp giảm tốc 2 cấp NMRV 40 – 50

Hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) được cấu tạo bằng cách kết hợp giữa hộp giảm tốc NMRV 40 (hộp số giảm tốc NMRV 40) và hộp giảm tốc NMRV 50 (hộp số giảm tốc NMRV 50), nhằm tạo ra tỉ số truyền lớn hơn so với hộp giảm tốc đơn cấp. Cấu trúc này giúp giảm tốc độ đầu ra mạnh mẽ, đồng thời tăng mô-men xoắn. Về cấu tạo, hộp giảm tốc 2 cấp NMRV bao gồm:

• Bánh vít: Thường được làm từ hợp kim đồng hoặc đồng thau để tăng khả năng chịu mài mòn
• Trục vít: Được chế tạo từ thép tôi cứng, mài bóng nhằm giảm ma sát và nâng cao tuổi thọ làm việc.
• Vỏ hộp giảm tốc: Được đúc từ hợp kim nhôm cao cấp, có trọng lượng nhẹ, khả năng tản nhiệt tốt và chống ăn mòn hiệu quả, thích hợp cho môi trường làm việc khắc nghiệt.
• Bộ khớp nối trung gian NMRV: Liên kết trục ra của hộp NMRV 40 với trục vào của hộp NMRV 50, giúp truyền mô-men xoắn ổn định, đồng tâm và hạn chế rung động trong quá trình hoạt động.
• Trục vào hộp giảm tốc: Thường được thiết kế để kết nối trực tiếp với động cơ điện (motor điện) thông qua mặt bích hoặc khớp nối mềm.
• Trục ra hộp giảm tốc: Được chế tạo từ thép cứng, có dạng đặc hoặc rỗng, dễ dàng lắp đặt vào các thiết bị truyền động như băng tải, máy khuấy, hoặc hệ thống nâng hạ.

Thông số kỹ thuật của hộp giảm tốc 2 cấp NMRV 40 – 50

Để lựa chọn đúng model phù hợp với hệ thống truyền động, người dùng nên tham khảo thông số của từng cấp hộp giảm tốc dưới đây.

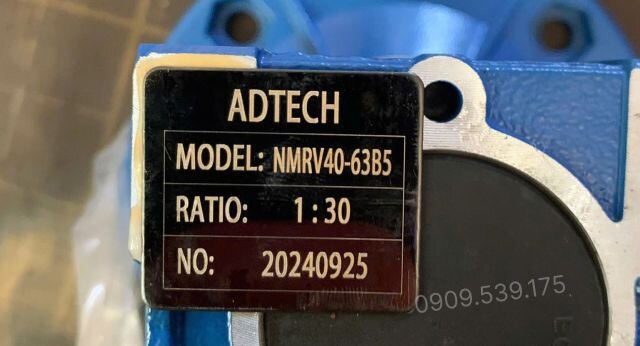

Hộp giảm tốc NMRV 40

NMRV 40 là cấp giảm tốc đầu tiên, nhận công suất trực tiếp từ động cơ và truyền sang NMRV 50.

Thông số kỹ thuật

Hộp giảm tốc NMRV 50

NMRV 50 thực hiện cấp giảm tốc thứ hai, tạo tốc độ đầu ra thấp và mô-men xoắn lớn hơn trước khi truyền đến thiết bị.

Thông số kỹ thuật

Ứng dụng thực tiễn của hộp giảm tốc 2 cấp NMRV 40 – 50

Hộp giảm tốc 2 cấp NMRV 40 – 50 này được ứng dụng phổ biến trong nhiều ngành như:

• Được ứng dụng trong các hệ thống băng tải, máy khuấy, máy trộn.
• Trong ngành sản xuất khẩu trang, máy cuộn vải.
• Trong hệ thống băng chuyền, băng tải hàng hóa cần di chuyển chậm và khỏe.

Hướng dẫn lắp đặt hộp giảm tốc 2 cấp NMRV

Để lắp đặt hộp giảm tốc 2 cấp NMRV đúng kỹ thuật, cần thực hiện theo trình tự dưới đây để bảo đảm việc lắp ghép giữa motor và hộp giảm tốc đúng yêu cầu.

Bước 1: Kiểm tra thông số lắp đặt

Đối chiếu model, tỷ số truyền, kiểu lắp, kích thước mặt bích, đường kính trục và các vị trí bắt bu lông của hộp giảm tốc với motor. Đồng thời kiểm tra các chi tiết bên ngoài để bảo đảm không bị hư hỏng trước khi lắp.

Bước 2: Lắp hộp giảm tốc vào motor

Đưa trục motor vào trục vào của hộp giảm tốc, căn chỉnh hai mặt bích tiếp xúc đều nhau rồi siết chặt các bu lông theo từng vị trí để cố định cụm truyền động.

Bước 3: Kiểm tra sau khi lắp ghép

Kiểm tra độ đồng trục giữa motor và hộp giảm tốc, độ chặt của toàn bộ bu lông và các bề mặt tiếp xúc. Đảm bảo cụm lắp ráp không bị lệch tâm hoặc sai vị trí.

Bước 4: Chạy thử hệ thống

Cho motor vận hành không tải trong thời gian ngắn để kiểm tra tiếng ồn, độ rung và tình trạng rò rỉ dầu tại các vị trí liên kết trước khi đưa vào sử dụng. Ngoài bài viết này, bạn có thể tham khảo

video tổng hợp trên kênh Thành Thái Motor để theo dõi thêm các quy trình lắp đặt và kiểm tra thực tế. Đồng thời,
video hộp giảm tốc sẽ cung cấp thêm thông tin về cấu tạo, hướng dẫn lắp ráp và các bước kiểm tra trước khi vận hành.
