Motor giảm tốc tải nặng có phanh 22kW 30Hp

Motor giảm tốc có phanh 22kW 30Hp (mô tơ giảm tốc có phanh 22kW 30Hp) là loại động cơ giảm tốc (motor giảm tốc) nổi bật với nhiều ưu điểm và khả năng điều chỉnh tốc độ vòng quay một cách dễ dàng. Loại motor giảm tốc tải nặng này được ưa chuộng rộng rãi trong nhiều lĩnh vực, từ sản xuất công nghiệp đến nông nghiệp. Hãy cùng Thành Thái Motor khám phá chi tiết về sản phẩm này nhé!

Thiết kế tổng quan motor giảm tốc có phanh 22kW 30Hp

Motor giảm tốc có phanh 22kW 30Hp nổi bật với thiết kế nhỏ gọn và hiện đại. Vỏ động cơ giảm tốc có thắng từ được sơn một lớp chống gỉ màu xám hoặc xanh, làm từ chất liệu gang dày dặn và cứng cáp, bảo vệ toàn bộ phần bên trong. Động cơ này rất được ưa chuộng nhờ tính tiện lợi và khả năng chống chịu các tác nhân xấu như ăn mòn, hóa chất và acit độc hại.

Cấu tạo của motor giảm tốc tải nặng có phanh 22kW 30Hp

Motor giảm tốc tải nặng có phanh 22kW 30Hp được thiết kế để đáp ứng các ứng dụng yêu cầu mô-men xoắn lớn, khả năng dừng tải nhanh và vận hành liên tục trong môi trường công nghiệp. Thiết bị là sự kết hợp giữa động cơ điện 3 pha, hộp giảm tốc và hệ thống phanh điện từ, tạo thành một cụm truyền động đồng bộ.

Cấu tạo động cơ điện có phanh 22kW 30Hp

Động cơ điện có phanh 22kW 30Hp bao gồm các bộ phận chính sau:

• Stator: Là bộ phận cố định, được chế tạo từ lõi thép kỹ thuật điện ghép lá và dây quấn đồng chất lượng cao. Khi cấp điện, stator tạo ra từ trường quay để dẫn động rotor.
• Rotor: Nằm bên trong stator và được liên kết với trục động cơ. Rotor nhận lực từ trường để tạo chuyển động quay, truyền công suất đến hộp giảm tốc.
• Bộ phanh điện từ: Lắp ở phía sau động cơ, gồm cuộn dây điện từ, lò xo và đĩa phanh. Khi có điện, phanh sẽ nhả để động cơ hoạt động. Khi mất điện hoặc dừng máy, phanh tự động hãm trục, giúp giữ tải an toàn và ngăn hiện tượng quay tự do.
• Trục và ổ bi: Trục động cơ được gia công từ thép hợp kim có độ cứng cao, kết hợp với ổ bi chịu tải nhằm đảm bảo truyền mô-men ổn định, giảm rung động và tăng tuổi thọ vận hành.
• Vỏ động cơ: Được sản xuất từ gang đúc hoặc hợp kim nhôm, có độ bền cơ học cao và các cánh tản nhiệt giúp động cơ làm mát hiệu quả trong quá trình hoạt động liên tục.

Cấu tạo hộp giảm tốc tải nặng trục thẳng R 22kW 30Hp

Hộp giảm tốc được thiết kế để giảm tốc độ quay của động cơ đồng thời tăng mô-men xoắn đầu ra, phù hợp với các hệ thống tải nặng. Cấu tạo chính gồm:

• Trục truyền động: Gồm trục vào và trục ra được chế tạo từ thép cường lực, chịu được tải trọng lớn và truyền lực ổn định trong quá trình vận hành.
• Bộ bánh răng nghiêng: Các bánh răng được gia công chính xác với biên dạng răng nghiêng, giúp tăng diện tích tiếp xúc giữa các răng, truyền tải mô-men lớn hơn, giảm rung, giảm tiếng ồn và nâng cao hiệu suất truyền động so với bánh răng thẳng.

Thông số kỹ thuật động cơ giảm tốc tải nặng có phanh 22kW 30Hp

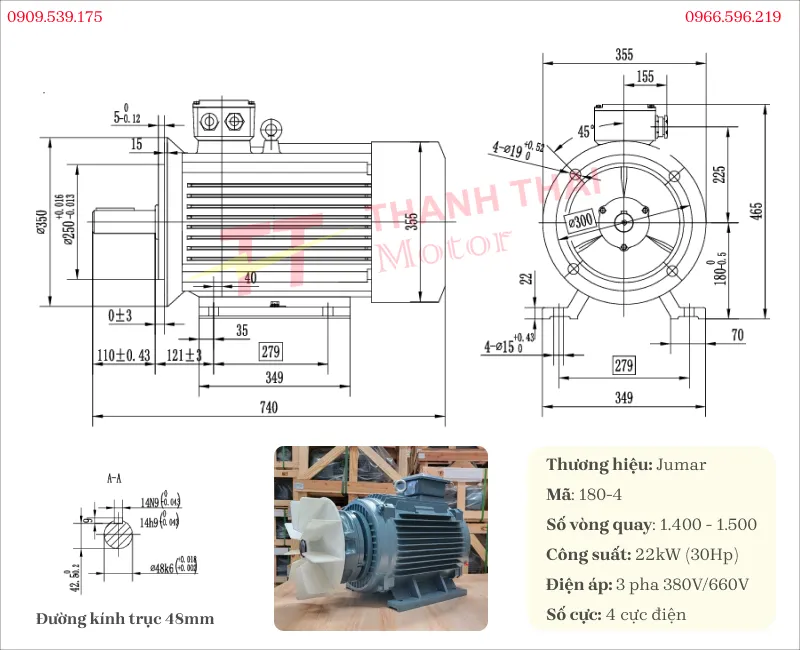

Dưới đây là bảng thông số kỹ thuật và hình bản vẽ của động cơ giảm tốc tải nặng có phanh 22kW 30Hp

Motor điện có phanh 22kw 30hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dòng motor phổ biến nhất vì có sự cân bằng hoàn hảo giữa tốc độ và lực kéo, máy chạy êm, độ bền cơ học cao và ít sinh nhiệt hơn dòng 4 cực.

Thông số kỹ thuật

Thông số kỹ thuật motor giảm tốc tải nặng trục thẳng R 22kW 30Hp

Được thiết kế cho các ứng dụng tải nặng, yêu cầu mô-men xoắn lớn và khả năng vận hành ổn định trong môi trường công nghiệp liên tục.

Ứng dụng phổ biến của motor giảm tốc có phanh 22kW 30Hp

Motor giảm tốc có phanh 22kW 30Hp sở hữu khả năng truyền mô-men xoắn lớn, dừng tải nhanh và vận hành ổn định, phù hợp với nhiều hệ thống công nghiệp yêu cầu độ chính xác và an toàn cao. Thiết bị thường được ứng dụng trong các lĩnh vực sau:

• Hệ thống băng tải và băng chuyền sản xuất: Được sử dụng để truyền động cho băng tải vận chuyển bao bì, nguyên liệu, thực phẩm, gỗ và linh kiện trong các dây chuyền sản xuất.
• Máy khuấy, máy trộn công nghiệp: Cung cấp tốc độ quay ổn định và mô-men xoắn lớn cho các thiết bị khuấy trộn hóa chất, sơn, xi măng, thức ăn chăn nuôi và nhiều loại vật liệu khác.
• Máy nâng hạ và cơ cấu giữ tải: Hệ thống phanh điện từ giúp giữ tải an toàn khi dừng máy hoặc mất điện, phù hợp với các thiết bị nâng hạ, bàn nâng và cơ cấu định vị.
• Máy ép, máy cán và máy chế biến vật liệu: Đáp ứng yêu cầu truyền động liên tục với tải trọng lớn, đảm bảo thiết bị vận hành ổn định và giảm hiện tượng trượt tải trong quá trình làm việc.
• Nhờ khả năng chịu tải tốt, hoạt động bền bỉ và tích hợp phanh điện từ an toàn, motor giảm tốc có phanh 22kW 30Hp là lựa chọn phù hợp cho nhiều hệ thống truyền động trong các nhà máy sản xuất và dây chuyền công nghiệp.

Hướng dẫn lắp đặt motor giảm tốc có phanh 22kW 30Hp

Để motor giảm tốc có phanh 22kW 30Hp hoạt động ổn định và an toàn, cần lắp đặt đúng quy trình kỹ thuật.

• Bước 1: Kiểm tra motor, hộp giảm tốc, bộ phanh điện từ, trục ra, khớp nối và bệ lắp đặt. Đảm bảo các chi tiết đúng thông số, không hư hỏng và sạch sẽ trước khi lắp.
• Bước 2: Cố định motor lên bệ máy, căn chỉnh đồng tâm với thiết bị truyền động, siết chặt bu lông và đấu nối nguồn điện. Chạy thử không tải để kiểm tra chiều quay, độ rung và khả năng hoạt động của phanh điện từ.

Thông qua video động cơ giảm tốc hướng dẫn lắp đặt motor giảm tốc có phanh 22kW 30Hp, người xem có thể theo dõi các bước lắp đặt và kiểm tra vận hành, giúp thiết bị hoạt động ổn định, an toàn và bền bỉ. Xem nhiều hơn thông qua video tổng hợp tại Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
