Motor giảm tốc có phanh 1.5kW 2Hp

Motor giảm tốc có phanh 1.5kW 2Hp (Mô tơ giảm tốc có phanh 1.5kW 2Hp) là loại động cơ giảm tốc (motor giảm tốc) được dùng phổ biến trong ngành như sản xuất công, nông nghiệp, vận chuyển,… Cùng Thành Thái Motor tìm hiểu thêm về chi tiết sản phẩm này nhé!

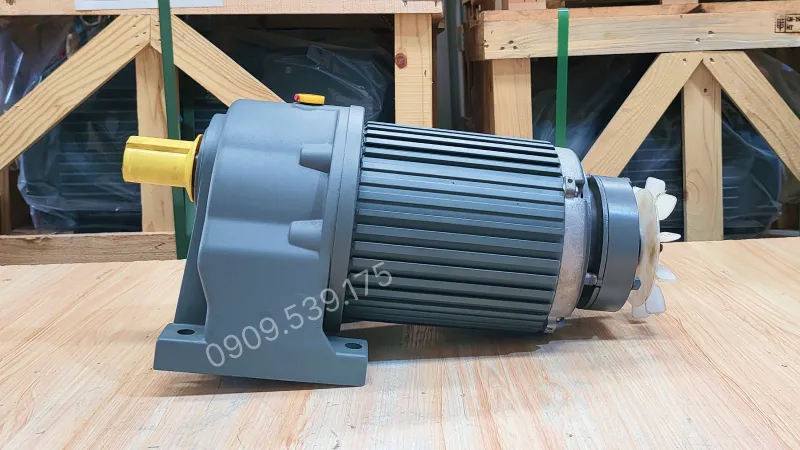

Thiết kế tổng quan motor giảm tốc có phanh 1.5kW 2Hp

Hệ thống này được cấu thành từ sự lắp ghép đồng bộ của hai bộ phận chính là động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc):

Động cơ điện có phanh 1.5kW 2Hp:

• Vật liệu: Vỏ bảo vệ thường được đúc từ nhôm hợp kim giúp tản nhiệt nhanh hoặc gang đúc chống va đập. Cuộn dây Stator sử dụng 100% dây đồng nguyên chất, đạt tiêu chuẩn chịu nhiệt Class F.
• Vai trò: Tạo ra lực quay cơ học để vận hành hệ thống, đồng thời kích hoạt phanh từ để hãm dừng trục ngay lập tức khi xảy ra sự cố mất điện.

Hộp giảm tốc:

• Thiết kế: Được gắn liền trực tiếp với trục của động cơ điện. Hệ thống bánh răng truyền động bên trong được ngâm trong buồng chứa dầu bôi trơn chuyên dụng.
• Vai trò: Hạ số vòng tua máy và gia tăng lực kéo (mô-men xoắn) ở đầu ra nhằm đáp ứng yêu cầu của từng loại máy công tác.

Cấu tạo bên trong motor giảm tốc có phanh 1.5kW 2Hp

Motor giảm tốc giảm tốc 1.5kW 2Hp là dòng động cơ giảm tốc 1 pha (motor giảm tốc 1 pha) hoặc động cơ giảm tốc 3 pha (motor giảm tốc 3 pha) có cấu tạo cơ bản gồm động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha) và hộp giảm tốc:

• Động cơ điện:
  • Stator (phần cố định): Là bộ phận tạo ra 100% đồng cừ trường quay để điều khiển hoạt động giảm tốc của động cơ. Nó được cấu tạo từ dây điện 3 pha quấn trên các lõi sắt. Sử dụng chất lượng cao giúp hạn chế sinh nhiệt và tiết kiệm điện năng.
  • Rotor (phần di động): Có cấu tạo gồm nhiều lá thép quấn lại với nhau thành một hình trụ. Đóng vai trò hỗ trợ khả năng giảm tốc độ vòng quay của motor.
• Hộp giảm tốc: Bên trong hộp là bộ truyền động gồm bánh răng, trục vít, bánh vít. Đây là bộ phận giúp động cơ giảm tốc độ quay một cách ổn định.

Phân loại motor giảm tốc có phanh 1.5kW 2Hp

Thiết bị được sản xuất theo hai chuẩn lắp ráp chính để phù hợp với nhiều cấu trúc bệ máy:

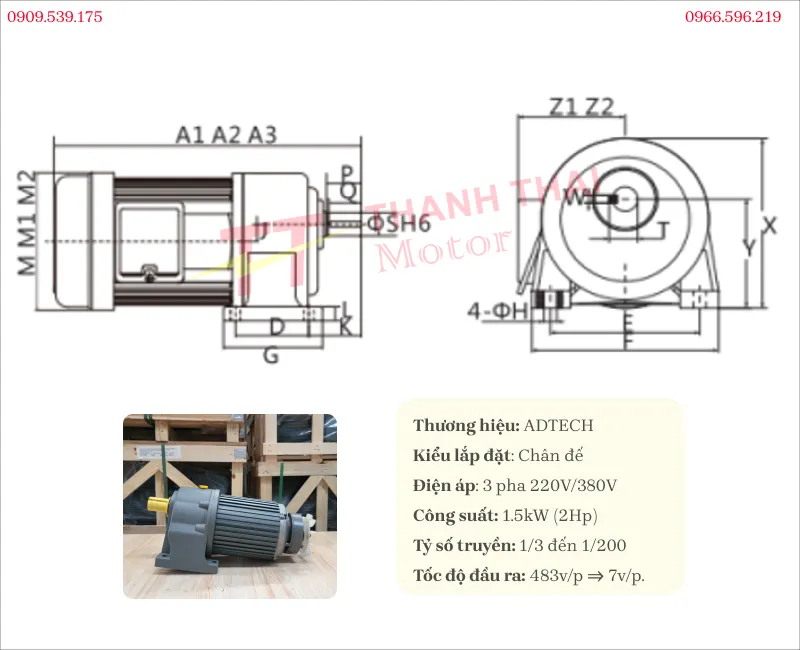

Motor giảm tốc có phanh 1.5kW 2Hp loại chân đế

Chân đế được đúc liền khối với phần vỏ ngoài của hộp giảm tốc, có sẵn các lỗ để bắt bu lông neo chặt xuống sàn hoặc khung thép.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng chuyền, hệ thống phân loại hàng hóa: Giữ kiện hàng đứng yên trên mặt dốc nghiêng mà không bị trượt lùi khi băng tải ngắt điện.
• Máy trộn nguyên liệu nông sản, phân bón: Dừng quay dứt khoát để công nhân tiến hành rót liệu hoặc lấy thành phẩm an toàn.
• Tời kéo tải trọng trung bình: Ứng dụng để kéo nâng hàng hóa trong dân dụng và các xưởng cơ khí quy mô nhỏ.

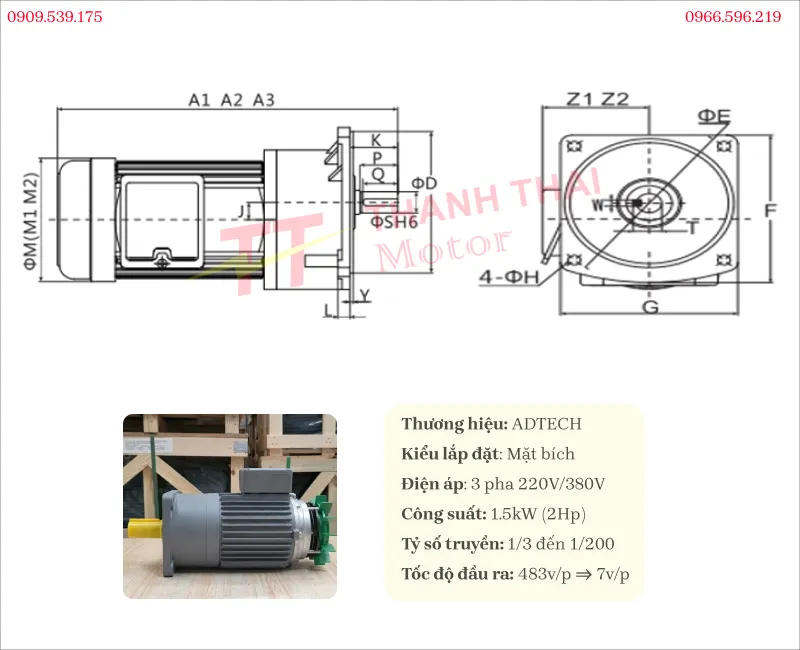

Motor giảm tốc có phanh 1.5kW 2Hp loại mặt bích

Phần đầu trục ra có thiết kế một mặt bích thép hình tròn, cho phép người dùng ốp ghép trực tiếp hoặc lắp thẳng đứng vào vách thiết bị.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Động cơ dầm biên cầu trục nhỏ: Cung cấp lực di chuyển dọc nhà xưởng và phanh hãm nhằm loại bỏ tình trạng trượt quán tính.
• Bồn khuấy hóa chất, thực phẩm cỡ trung: Lắp đặt theo hướng dọc thẳng đứng, phanh từ giữ chặt trục không tự quay khi bảo trì cánh khuấy.
• Hệ thống cửa cuốn tự động: Vận hành cửa xếp, cổng nhà xưởng và khóa chặt cơ cấu ngàm khi đóng.

Hướng dẫn đấu điện cho motor giảm tốc có phanh

Để hệ thống làm việc đúng và an toàn, cần thực hiện đúng cách đấu điện và kiểm tra trước khi vận hành.

Bước 1: Mở hộp cực động cơ

Tháo nắp hộp đấu dây để kiểm tra bên trong. Quan sát tình trạng dây dẫn, đầu nối và đảm bảo không có ẩm hoặc vật lạ.

Bước 2: Nhận diện đầu dây

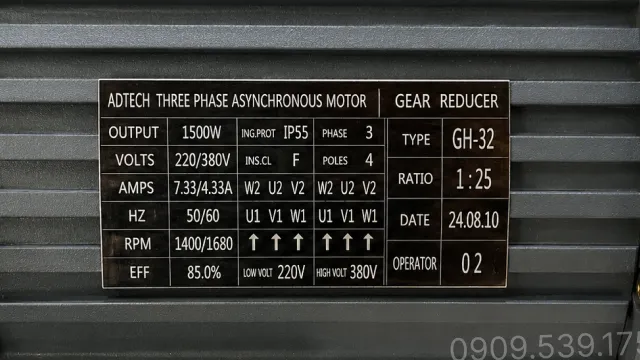

Dựa vào sơ đồ đi kèm để xác định đúng các cọc đấu. Bộ phanh điện từ thường đã được nối sẵn bên trong, không tự ý thay đổi nếu không cần thiết.

Bước 3: Kết nối nguồn điện

Cấp nguồn 3 pha vào các đầu U1, V1, W1. Đảm bảo siết chặt các đầu nối và không để dây bị hở.

Bước 4: Chạy thử kiểm tra

Cấp điện trong thời gian ngắn để kiểm tra chiều quay và phản ứng của phanh. Theo dõi khi ngắt điện, phanh phải tác động ngay.

Có thể xem thêm video động cơ giảm tốc để hiểu rõ cách đấu thực tế. Ngoài ra, video tổng hợp cung cấp thêm các tình huống vận hành và kiểm tra phanh.

Cảnh báo: Không cấp điện vào các đầu U2, V2, W2 để tránh sự cố điện.
