Motor giảm tốc có phanh 0.2kW 0.25Hp

Motor giảm tốc có phanh 0.2kW 0.25Hp (mô tơ giảm tốc có phanh 0.2W 0.25Hp) là loại động cơ giảm tốc (motor giảm tốc) được kết hợp từ động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc) là lựa chọn lý tưởng cho ngành công nghiệp bởi khả năng làm giảm tốc độ quay, tăng lực momen xoắn và được trang bị thêm hệ thống phanh từ giúp giảm dừng tốc độ một cách an toàn.

Thiết kế tổng quan của motor giảm tốc có phanh 0.2kW 0.25Hp

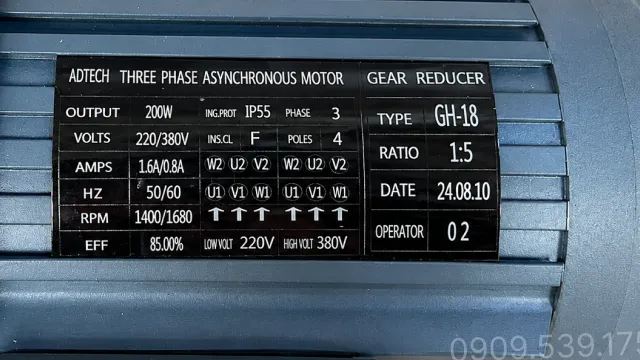

Thiết bị là một cụm tích hợp đồng bộ giữa động cơ điện (motor điện) công suất 200W (có gắn phanh đuôi) và hộp số giảm tốc bánh răng.

Motor điện có phanh 0.2kW 0.25Hp:

• Chất liệu: Vỏ động cơ chủ yếu làm bằng hợp kim nhôm để tối ưu trọng lượng và tăng khả năng thoát nhiệt tự nhiên. Cuộn dây Stator quấn từ 100% dây đồng cách điện tiêu chuẩn. Phần đuôi motor chứa cụm phanh từ và quạt làm mát bảo vệ bằng lưới thép.
• Chức năng: Tạo chuyển động quay sơ cấp và thực hiện cơ chế dừng khẩn cấp hoặc cố định vị trí trục khi ngắt nguồn điện cấp vào motor.

Hộp số giảm tốc:

• Chức năng: Tiếp nhận tốc độ cao từ motor, giảm số vòng quay đầu ra thông qua hệ thống bánh răng và đồng thời tăng mô-men xoắn để kéo tải.
• Thiết kế: Kết nối dạng liền trục với motor. Cơ cấu cơ khí bên trong được bôi trơn sẵn bằng mỡ công nghiệp chuyên dụng, hoạt động khép kín không cần bảo dưỡng định kỳ trong điều kiện tiêu chuẩn.

Cấu tạo của motor giảm tốc có phanh 0.2kW 0.25Hp

Thiết bị cấu thành từ hai phân hệ cơ khí và điện từ:

Thân motor điện có phanh:

• Stator & Rotor: Khối stator sử dụng các lá thép kỹ thuật điện tổn hao thấp. Rotor lồng sóc gia công chính xác, cân bằng động đạt chuẩn để hạn chế tiếng ồn và độ rung ở dải tốc độ cao.
• Cụm phanh từ (Thắng từ): Gồm cuộn dây nam châm điện, lò xo ép lực cao và đĩa ma sát. Khi mất điện, lò xo ép chặt đĩa ma sát vào trục để khóa cứng. Bộ Diode chỉnh lưu đi kèm có nhiệm vụ chuyển dòng AC (220V hoặc 380V) sang DC để điều khiển lực hút của phanh.

Hộp giảm tốc:

• Hệ thống các bánh răng trụ nghiêng hoặc bánh răng thẳng được chế tạo bằng thép hợp kim tôi cứng chống mài mòn. Các cặp bánh răng ăn khớp chính xác theo từng cấp truyền động để đạt được tỷ số truyền mong muốn.

Phân loại động cơ giảm tốc có phanh 0.2kW 0.25Hp

Dòng motor công suất nhỏ này được chia làm hai kiểu lắp đặt phổ biến:

Motor giảm tốc có phanh 0.2kW 0.25Hp chân đế

Kiểu lắp đặt sử dụng phần chân đế đúc liền để cố định thiết bị lên khung gá hoặc bề mặt phẳng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng tải mini: Kéo các băng tải nhỏ trong nhà máy linh kiện điện tử, dây chuyền đóng gói bánh kẹo, dược phẩm.
• Máy dán nhãn tự động: Chạy cơ cấu cấp cuộn nhãn dán, cần dừng chính xác vị trí nhãn trên chai/lọ.
• Hệ thống cấp liệu nhỏ: Vận hành trục vít hoặc xích tải cấp nguyên liệu định lượng cho các máy sản xuất quy mô vừa và nhỏ.

Motor giảm tốc có phanh 0.2kW 0.25Hp mặt bích

Kiểu lắp đặt loại bỏ chân đế, sử dụng mặt bích ở đầu hộp số để bắt trực tiếp vào vách máy hoặc khớp nối đồng tâm.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Bồn khuấy thể tích nhỏ: Lắp mặt bích úp xuống để truyền động cho cánh khuấy chất lỏng, hóa chất phòng thí nghiệm, dung dịch sơn.
• Cơ cấu gạt tự động: Dùng trong hệ thống gạt bùn, gạt bọt của các bể xử lý nước thải quy mô nhỏ.
• Thiết bị quay định vị: Lắp cho các đĩa quay phân loại sản phẩm, cơ cấu phân đoạn trên dây chuyền tự động hóa.

Hướng dẫn đấu điện cho motor giảm tốc có phanh

Để đảm bảo vận hành an toàn, cần thực hiện đúng cách đấu điện và kiểm tra trước khi cấp nguồn.

Bước 1: Mở hộp đấu dây

Tháo nắp hộp cực để kiểm tra bên trong. Quan sát các tiếp điểm, đảm bảo không bị lỏng hoặc oxy hóa.

Bước 2: Nhận diện cọc đấu

Xác định các đầu dây theo ký hiệu và sơ đồ đi kèm. Bộ phanh điện từ thường đã đấu sẵn bên trong, cần kiểm tra đúng vị trí trước khi cấp điện.

Bước 3: Đấu nguồn 3 pha

Đấu nguồn vào các cọc U1, V1, W1. Sắp xếp dây gọn, không để đè lên nhau và đảm bảo khoảng cách cách điện giữa các đầu nối.

Bước 4: Chạy thử kiểm tra

Cấp điện ngắn để kiểm tra chiều quay. Ngắt điện để kiểm tra phanh hoạt động. Lặp lại vài lần để đánh giá độ ổn định.

Có thể xem video động cơ giảm tốc để theo dõi trực tiếp quá trình đấu nối thực tế. Bên cạnh đó, mục video tổng hợp cung cấp thêm các nội dung liên quan đến kiểm tra, vận hành và xử lý lỗi trong quá trình sử dụng.

Lưu ý: Không cấp điện vào U2, V2, W2. Ngắt nguồn trước khi thao tác, kiểm tra kỹ dây dẫn và đóng kín hộp cực sau khi hoàn tất.
