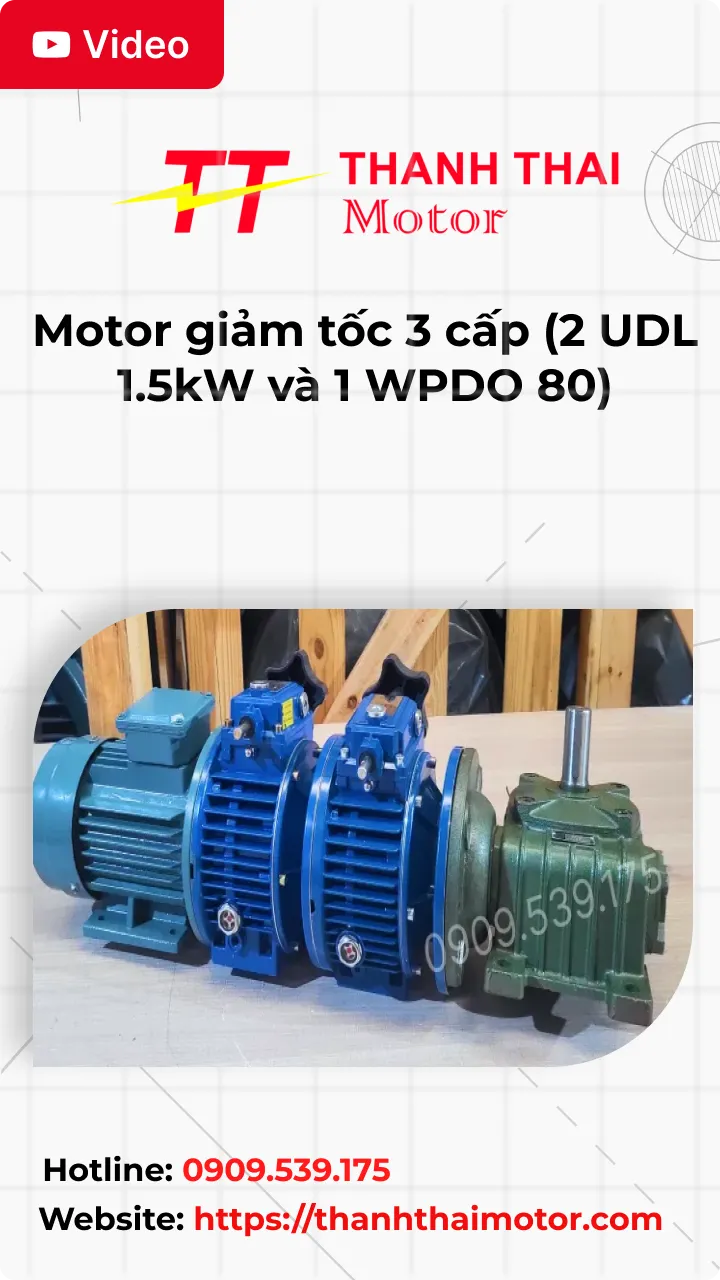

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) là dòng động cơ giảm tốc (motor giảm tốc) được lắp đặt từ động cơ điện (motor điện) cụ thể là động cơ điện 3 pha kết hợp với hộp giảm tốc cụ thể là hộp giảm tốc 3 cấp. Thiết bị được thiết kế hướng đến môi trường làm việc liên tục, tải nặng và cường độ cao trong sản xuất công nghiệp, giúp nâng cao hiệu quả vận hành và độ bền của toàn bộ dây chuyền. Hộp điều tốc giúp thay đổi tốc độđiều chỉnh dễ dàng ngay cả khi hệ thống đang vận hành.

Tổng quan về motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) thuộc dòng hộp số trục vuông góc, thiết kế nhỏ gọn và linh hoạt, giúp lắp đặt dễ dàng trong các vị trí thiếu không gian hoặc trong hệ thống truyền động có kết cấu phức tạp.Nhờ sử dụng ba tầng giảm tốc liên tiếp, motor này có khả năng tạo ra tốc độ đầu ra rất thấp, truyền động ổn định, chuyển động chính xác và hoạt động bền bỉ lâu dài. Đây là lựa chọn lý tưởng cho các dây chuyền yêu cầu tốc độ chậm nhưng moment lớn. Động cơ được quấn bằng dây đồng nguyên chất giúp động cơ chạy khỏe và bền

Cấu tạo motor giảm tốc 3 cấp

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) là dòng động cơ giảm tốc từ 1.1kW đến 3.7kW được lắp đặt từ động cơ điện 3 pha 1.5kW 2Hp với hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) có cấu tạo chi tiết như sau:

Cấu tạo động cơ điện:

• Stator: Được làm bằng dây đồng nguyên chất giúp nâng cao hiệu suất và tăng tuổi thọ động cơ.
• Rotor: Được gia công chính xác tỉ mỉ giúp cân bằng hoạt động tốt và hạn chế rung lắc

Cấu tạo hộp giảm tốc:

• Cấp 1 là bộ điều tốc cơ (UDL): Cụ thể là bộ điều chỉnh tốc độ motor 1.5kW 2Hp Gồm cụm đĩa ma sát – đĩa côn, trục vào – ra và núm điều chỉnh, cho phép thay đổi tốc độ vô cấp trước khi vào hộp số.
• Cấp 2 là hộp giảm tốc 2 cấp: Cụ thể là hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 80 tạo tỉ số truyền lớn và moment xoắn cao, vận hành êm.

Thông số kỹ thuật động cơ giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Để đánh giá khả năng làm việc và lựa chọn đúng cấu hình cho từng hệ thống truyền động, người dùng nên tham khảo đầy đủ các thông số kỹ thuật của motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80).

Thông số kỹ thuật động cơ điện 3 pha 1.5kW

Động cơ điện là nguồn tạo công suất cho toàn bộ cụm truyền động, vì vậy việc tham khảo các thông số kỹ thuật sẽ giúp người dùng dễ dàng lựa chọn thiết bị phù hợp và đảm bảo khả năng kết nối với các bộ phận khác trong hệ thống.

Thông số kỹ thuật điều tốc cơ UDL 1.5kW

Dưới đây là các thông tin kỹ thuật của bộ điều chỉnh tốc độ motor 1.5kW phục vụ cho việc lựa chọn, lắp đặt và sử dụng.

Thông số kỹ thuật hộp số WPDO 80

Phần dưới đây là các thông số kỹ thuật hộp số WPDO size 80 để người dùng thuận tiện tham khảo và đối chiếu trước khi lựa chọn.

Ứng dụng motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

• Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) được ứng dụng trong nhiều ngành nghề:
• Máy khuấy – máy trộn công nghiệp
• Băng tải tốc độ chậm tải nặng
• Hệ thống định lượng – cấp liệu tự động
• Máy cơ khí công nghiệp vận hành 24/7
• Công nghiệp chế biến thực phẩm, bao bì, gỗ, nhựa
• Thiết bị truyền động yêu cầu moment lớn và tốc độ siêu chậm

Cách lắp motor điện với 2 UDL và 1 WPDO để tạo thành motor giảm tốc 3 cấp

• Bước 1: Chuẩn bị và kiểm tra đồng bộ thiết bị
  • Tập hợp đầy đủ các linh kiện lên một bàn thao tác phẳng: 1 motor điện, 2 bộ điều tốc vô cấp UDL, 1 hộp giảm tốc trục vít WPDO và hệ thống bu lông tương thích.
  • Kiểm tra kỹ sự đồng nhất về kích thước mặt bích, đường kính trục và rãnh then giữa các bộ phận để đảm bảo việc lắp ghép sau đó không bị nghẽn hay sai lệch.
• Bước 2: Lắp ghép nền tảng (Motor điện kết nối UDL số 1)
  • Căn chỉnh cẩn thận để đẩy cốt của motor điện trượt êm ái vào lỗ cốt âm (đầu vào) của bộ UDL thứ nhất.
  • Ngay khi hai mặt bích đã áp sát hoàn toàn vào nhau, tiến hành vặn chéo góc các bu lông và siết lực đều tay nhằm giữ cho khối nền tảng này cân bằng, tuyệt đối không bị chênh phô.
• Bước 3: Thiết lập dải điều tốc kép (Lắp nối tiếp UDL số 2)
  • Lấy bộ UDL thứ hai, đưa phần lỗ trục nhận lực của nó ngàm trực tiếp vào trục lồi (đầu ra) của bộ UDL thứ nhất.
  • Khóa chặt hệ ốc vít mặt bích ở giữa. Thao tác xếp chồng 2 bộ UDL này là bí quyết để hệ thống có thể ép vòng tua xuống mức cực kỳ chậm và duy trì khả năng tinh chỉnh linh hoạt.
• Bước 4: Tích hợp bộ truyền động cuối (Ghép khối WPDO)
  • Nâng cẩn thận toàn bộ khối tổ hợp điều tốc (Motor + 2 UDL) và đưa phần đầu cốt ra của UDL 2 nhét vào lỗ rỗng của hộp giảm tốc WPDO.
  • Vì WPDO có đặc thù cốt tải hướng lên trên (cốt ngửa), bạn cần chú ý đặt thẳng góc, lùa đúng rãnh then hoa. Sau khi mặt bích khít chặt, dùng cờ lê khóa cứng tất cả bu lông để tổ hợp tạo thành một khối vững chãi.
• Bước 5: Kiểm tra an toàn
  • Rà soát lại lực siết tại cả 3 khớp nối cơ khí để đề phòng hiện tượng nới lỏng khi có rung chấn.

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) có khả năng vận hành êm ái nhờ cơ cấu bánh vít – trục vít được tôi luyện nhiệt kỹ lưỡng. Việc sử dụng động cơ 3 pha với dây quấn đồng nguyên chất không chỉ nâng cao hiệu suất làm việc mà còn giúp tiết kiệm đáng kể năng lượng cho doanh nghiệp trong dài hạn.

Đừng bỏ lỡ kho video giới thiệu sản phẩm của Thành Thái Motor với nhiều nội dung hữu ích về động cơ điện, hộp giảm tốc và các giải pháp truyền động thông qua trang video tổng hợp và video động cơ giảm tốc.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
