IEC động cơ là gì? Đây là bộ quy chuẩn kỹ thuật do Ủy ban Kỹ thuật Điện Quốc tế thiết lập nhằm thống nhất các tiêu chuẩn về kích thước lắp đặt, công suất và hiệu suất vận hành cho mô tơ điện trên phạm vi toàn cầu. Việc hiểu rõ tiêu chuẩn này giúp bạn chọn đúng loại động cơ điện (motor điện) có khả năng lắp lẫn hoàn hảo vào hệ thống máy móc mà không cần chỉnh sửa bệ máy hay trục truyền động. Cùng Thành Thái Motor tìm hiểu IEC động cơ là gì qua bài viết bên dưới.
Nội dung cốt lõi bạn cần nắm:
IEC (International Electrotechnical Commission) là “ngôn ngữ chung” cho mô tơ điện toàn thế giới.
Tra cứu frame size động cơ điện là bước bắt buộc để biết chiều cao tâm trục và khoảng cách lỗ chân đế.
Tiêu chuẩn hiệu suất (IE1, IE2, IE3, IE4) quyết định khả năng tiết kiệm điện cho doanh nghiệp.
Các kiểu lắp phổ biến như B3 (chân đế), B5 (mặt bích lớn), B14 (mặt bích nhỏ) cần được phân biệt rõ khi mua motor.
Dưới đây là chi tiết về cách đọc ký hiệu và bảng tra kích thước chính xác cho anh em kỹ thuật.

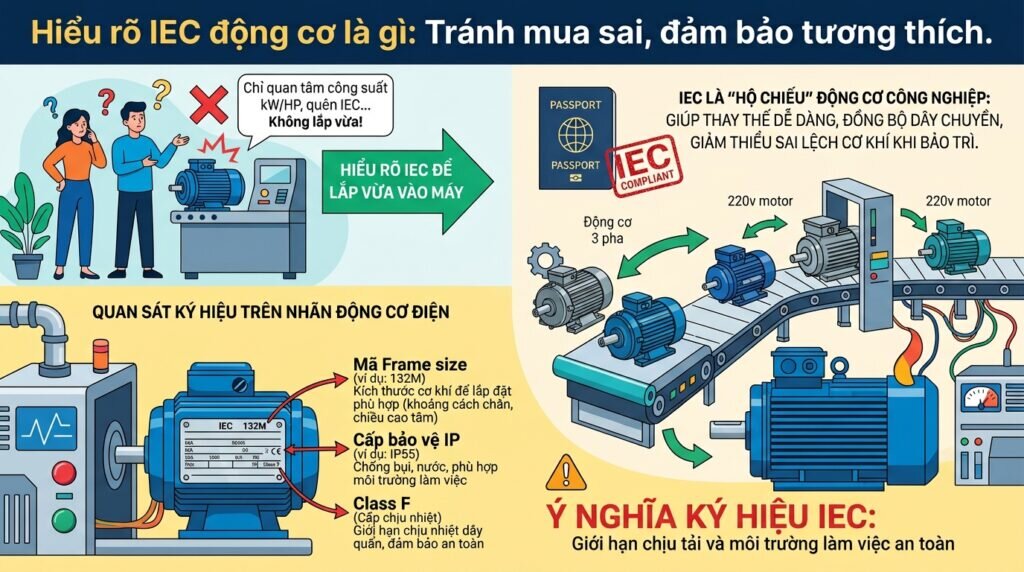

Tiêu chuẩn IEC động cơ là gì và tại sao nó quan trọng?
Nhiều anh em thợ khi đi mua motor điện thường chỉ quan tâm đến công suất kW hoặc HP. Tuy nhiên, nếu không nắm được tiêu chuẩn iec là gì, bạn rất dễ mua nhầm loại không lắp vừa vào máy. Tiêu chuẩn này đóng vai trò như một “hộ chiếu” cho động cơ điện công nghiệp, giúp các thiết bị từ nhiều nhà sản xuất khác nhau có thể thay thế cho nhau một cách dễ dàng.
Tại Thành Thái Motor, mọi dòng sản phẩm từ motor 3 pha đến mô tơ điện 220v đều tuân thủ nghiêm ngặt quy chuẩn này. Việc áp dụng quy chuẩn iec motor điện 3 pha giúp đồng bộ hóa dây chuyền sản xuất, giảm thiểu rủi ro sai lệch cơ khí khi bảo trì.

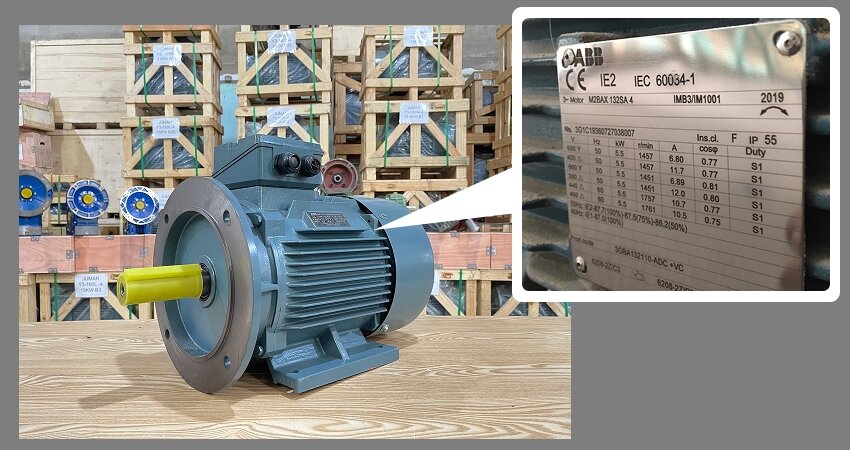

Khi quan sát ký hiệu trên nhãn động cơ điện, bạn sẽ thấy các thông số quan trọng như: mã Frame size (ví dụ: 132M), cấp bảo vệ IP (chống bụi nước), và Class F (cấp chịu nhiệt). Ý nghĩa ký hiệu iec trên motor không chỉ là những con số vô hồn, chúng cho biết giới hạn chịu tải và môi trường làm việc an toàn của máy.
Khái niệm về tiêu chuẩn IEC động cơ và các tính chất quan trọng
Bảng tra kích thước động cơ IEC: Thông số trục và mặt bích

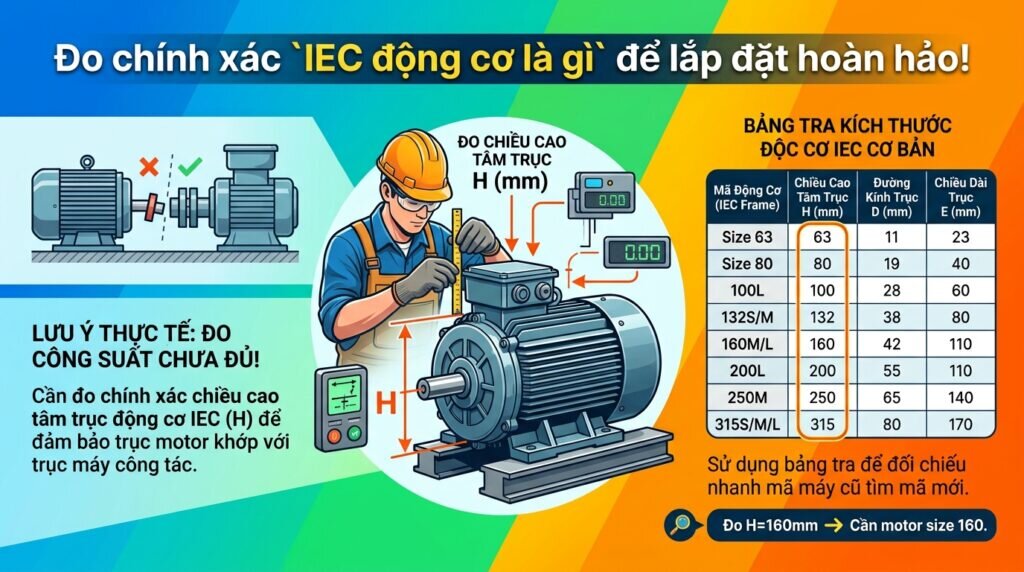

Lưu ý thực tế: Khi thay thế motor điện, chỉ đo công suất là chưa đủ. Bạn cần đo chính xác chiều cao tâm trục động cơ iec (ký hiệu H) để đảm bảo trục motor khớp với trục máy công tác.
Dưới đây là bảng thông số kỹ thuật motor điện cơ bản cho các dòng phổ biến được Thành Thái Motor tổng hợp:
Frame Size (Mã vỏ)
Chiều cao tâm trục H (mm)
Đường kính trục D (mm)
Chiều dài trục E (mm)
63
63
11
23
71
71
14
30
80
80
19
40
90S/L
90
24
50
100L
100
28
60
112M
112
28
60
132S/M
132
38
80
160M/L
160
42
110
180M/L
180
48
110
200L
200
55
110
225S/M
225
60
140
250M
250
65
140
280S/M
280
75
140
315S/M/L
315
80
170
Sử dụng bảng tra kích thước động cơ iec trên sẽ giúp bạn đối chiếu nhanh mã máy cũ để tìm mã mới tương ứng. Chẳng hạn, nếu chiều cao tâm trục động cơ iec đo được là 160mm, bạn chắc chắn cần tìm dòng motor size 160.

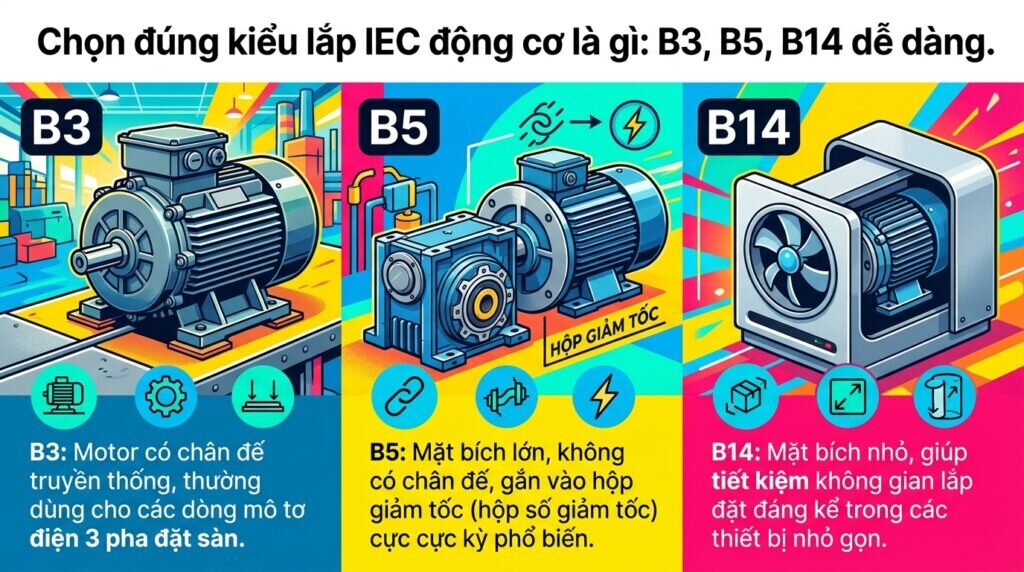

Phân biệt kiểu lắp động cơ IEC B3, B5, B14
Kiểu lắp động cơ iec b3 b5 b14 quyết định cách thức động cơ được cố định vào máy công tác. Cụ thể:
Kiểu B3: Motor có chân đế truyền thống, thường dùng cho các dòng mô tơ điện 3 pha đặt sàn.
Kiểu B5: Mặt bích lớn, đường kính mặt bích thường lớn hơn thân motor, không có chân đế. Kiểu này cực kỳ phổ biến khi mua motor điện để gắn vào hộp giảm tốc (hộp số giảm tốc).
Kiểu B14: Mặt bích nhỏ, giúp tiết kiệm không gian lắp đặt đáng kể trong các thiết bị nhỏ gọn.

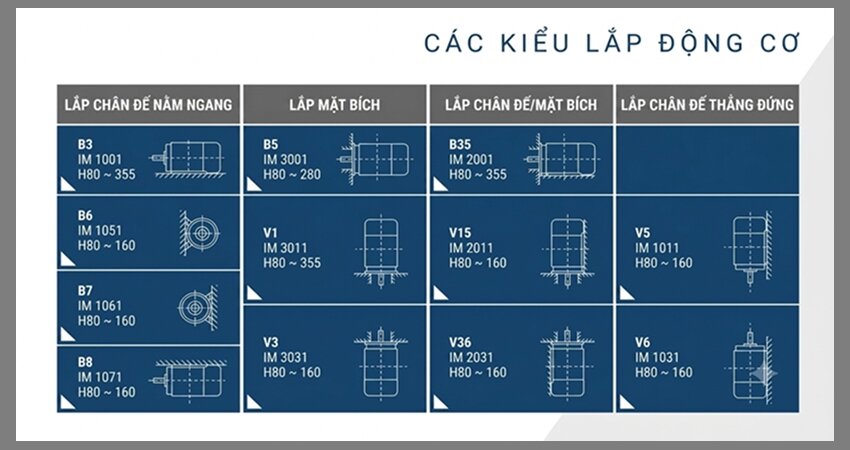

Kiểu lắp động cơ iec b3 b5 b14 quyết định cách thức động cơ được cố định vào máy công tác

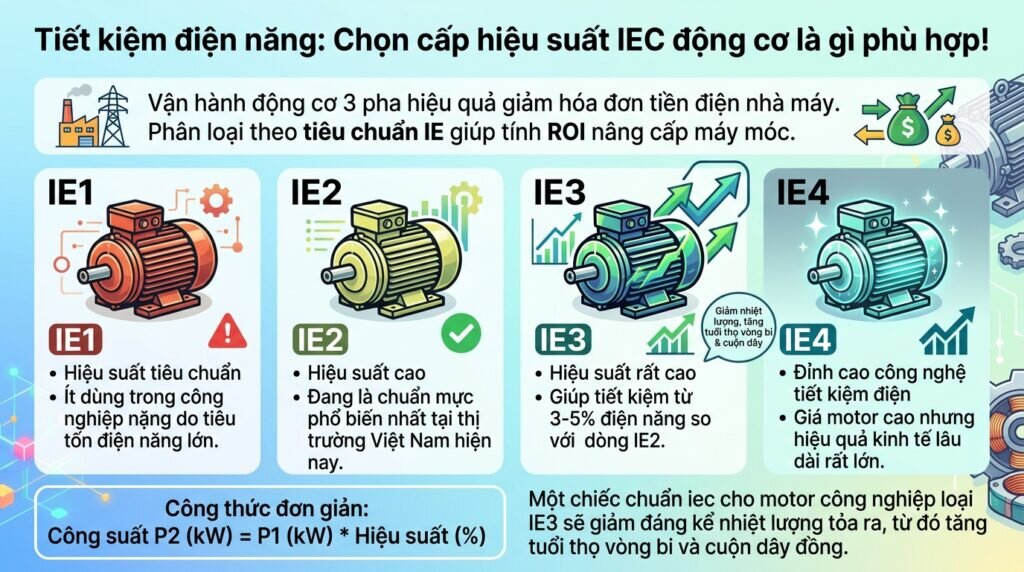

Phân loại hiệu suất động cơ điện theo IEC (IE1, IE2, IE3, IE4)
Trong vận hành động cơ điện 3 pha (motor điện 3 pha) iec, hiệu suất là yếu tố then chốt ảnh hưởng đến hóa đơn tiền điện hàng tháng của nhà máy. Phân loại động cơ điện theo iec dựa trên tiêu chuẩn IE giúp nhà đầu tư tính toán được thời gian hoàn vốn khi nâng cấp máy móc.
IE1 (Standard Efficiency): Hiệu suất tiêu chuẩn, hiện nay ít dùng trong công nghiệp nặng do tiêu tốn điện năng lớn.
IE2 (High Efficiency): Hiệu suất cao, đang là chuẩn mực phổ biến nhất tại thị trường Việt Nam hiện nay.
IE3 (Premium Efficiency): Hiệu suất rất cao, giúp tiết kiệm từ 3-5% điện năng so với dòng IE2.
IE4 (Super Premium): Đỉnh cao công nghệ tiết kiệm điện, dù giá motor loại này cao hơn nhưng hiệu quả kinh tế lâu dài rất lớn.
Công thức tính rất đơn giản: Công suất P2 (kW) = P1 (kW) * Hiệu suất (%). Một chiếc chuẩn iec cho motor công nghiệp loại IE3 sẽ giảm đáng kể nhiệt lượng tỏa ra, từ đó tăng tuổi thọ vòng bi và cuộn dây đồng.

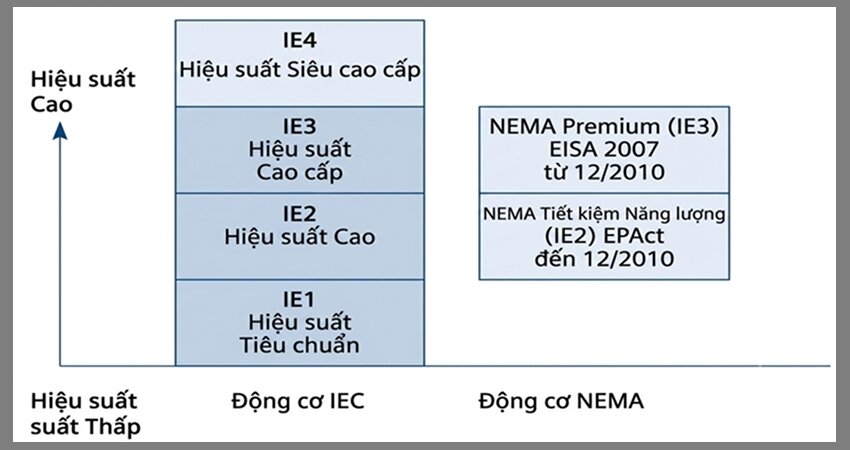

Phân loại động cơ điện theo iec dựa trên tiêu chuẩn IE để tiết kiệm chi phí nâng cấp hệ thống

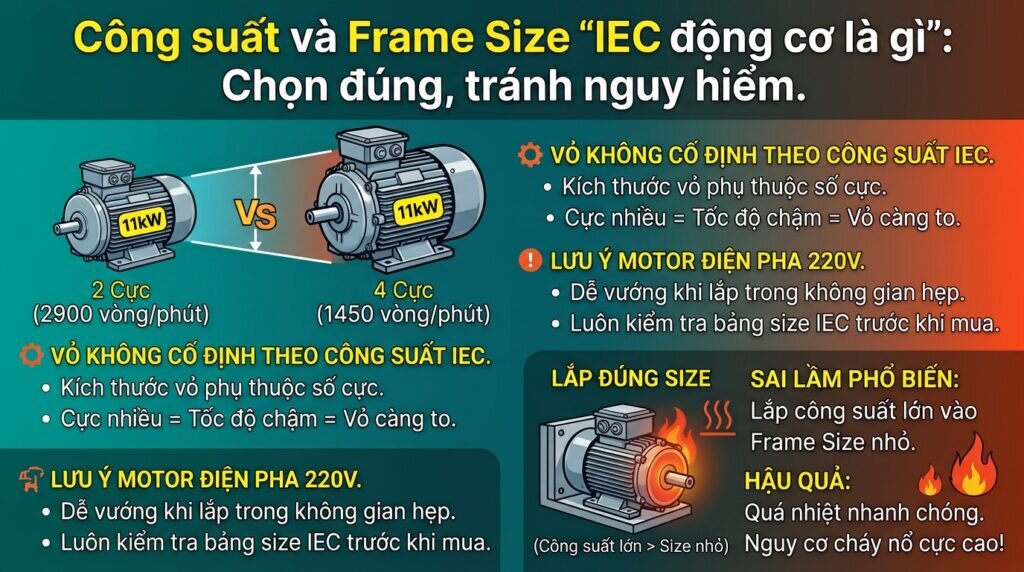

Mối liên hệ giữa công suất động cơ điện và Frame Size
Một điểm gây nhầm lẫn cho nhiều người là công suất động cơ điện tiêu chuẩn iec không cố định với một mã vỏ duy nhất. Kích thước vỏ motor còn phụ thuộc vào số cực (số cực càng nhiều, tốc độ càng chậm thì vỏ càng to).
Motor 4 cực (1450 vòng/phút) luôn có kích thước lớn hơn motor 2 cực (2900 vòng/phút) dù cùng công suất 11kW.
Khi chọn motor điện pha 220v, anh em cần kiểm tra bảng size mô tơ điện iec vì dòng 1 pha thường có tụ điện đặt trên lưng, dễ gây vướng khi lắp đặt trong không gian hẹp.
Sai lầm phổ biến là cố gắng lắp một motor công suất lớn vào frame size nhỏ hơn quy định. Việc này dẫn đến quá nhiệt nhanh chóng và nguy cơ cháy nổ cực cao.

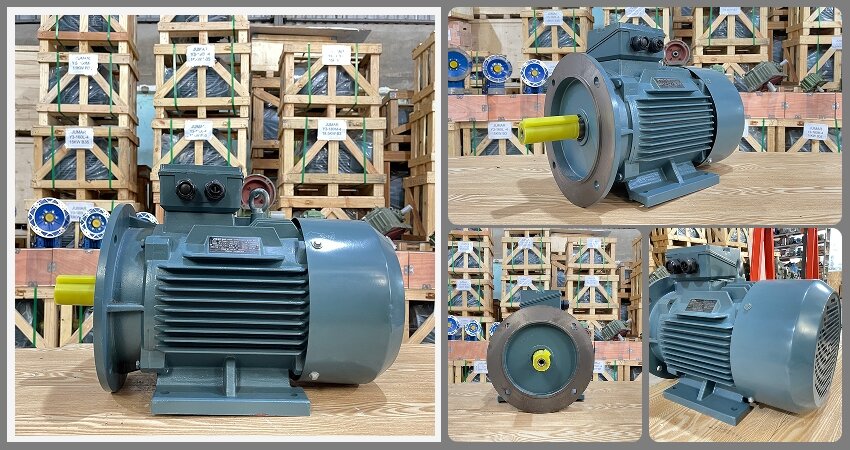

Kích thước vỏ động cơ điện còn phụ thuộc vào số cực
Kinh nghiệm mua motor điện chuẩn IEC chất lượng, giá tốt
Thị trường bán motor điện hiện nay thượng thượng vàng hạ cám. Để chọn được motor điện tốt nhất cho nhu cầu của mình, bạn không nên chỉ nhìn vào tiêu chí động cơ điện giá rẻ.
Ưu tiên kiểm tra giấy tờ CO/CQ đối với động cơ điện nhập khẩu để đảm bảo máy đạt chuẩn quốc tế thực sự. Các đơn vị uy tín bán động cơ điện sẽ luôn minh bạch về thông số iec motor điện trên nhãn mác và catalog đi kèm.
Thành Thái Motor tự hào là đơn vị chuyên bán mô tơ điện chính hãng với cam kết bảo hành 24 tháng. Chúng tôi không chỉ cung cấp sản phẩm mà còn tư vấn giải pháp tối ưu cho từng loại hình nhà máy, từ motor điện công nghiệp nặng đến các nhu cầu dân dụng dùng mô tơ điện 220v.
Cần tư vấn thiết kế, lắp đặt hoặc báo giá nhanh các dòng motor điện chuẩn IEC? Liên hệ Thành Thái Motor hotline 0909.539.175 để nhận ưu đãi hấp dẫn cho đại lý và khách sỉ.
Bảng giá động cơ điện tại Thành Thái Motor
Giá động cơ điện bao nhiêu? Nên chọn loại motor nào vừa bền, tiết kiệm điện lại phù hợp với thiết bị đang sử dụng? Đây là những câu hỏi được rất nhiều khách hàng quan tâm trước khi đầu tư. Để giúp quý khách dễ dàng lựa chọn, Thành Thái Motor đã tổng hợp bảng giá động cơ điện mới nhất với đầy đủ các dòng motor từ công suất nhỏ đến công suất lớn.
Không chỉ minh bạch về giá thành, chúng tôi còn cung cấp giải pháp tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng sản phẩm, tối ưu hiệu suất vận hành và tiết kiệm chi phí lâu dài.

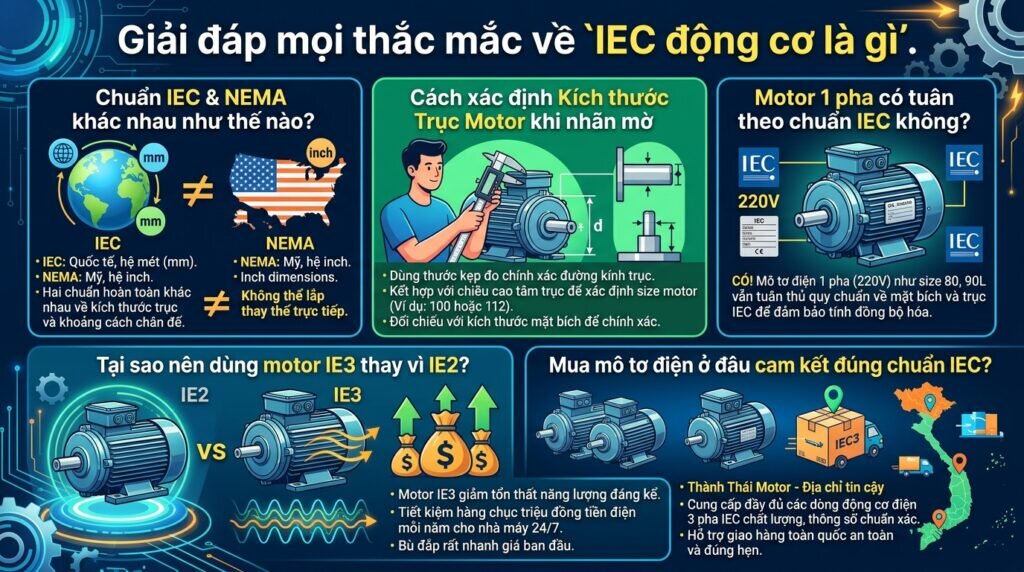

IEC là tiêu chuẩn quốc tế sử dụng hệ mét (mm) phổ biến toàn cầu. Trong khi đó, NEMA là chuẩn của Mỹ dùng hệ inch. Hai chuẩn này hoàn toàn khác nhau về kích thước trục động cơ iec và khoảng cách chân đế, nên không thể lắp thay thế trực tiếp cho nhau.
Làm sao để biết kích thước trục động cơ iec nếu nhãn bị mờ?
Bạn hãy dùng thước kẹp đo chính xác đường kính trục. Ví dụ, nếu trục đo được 28mm, kết hợp với chiều cao tâm trục 100mm hoặc 112mm, bạn có thể xác định ngay motor đó thuộc size 100 hoặc 112. Việc đối chiếu với kích thước mặt bích động cơ iec cũng giúp xác định chính xác mã máy.
Motor 1 pha có tuân theo chuẩn IEC không?
Có. Khi mua mô tơ điện 1 pha (220V), bạn vẫn thấy các ký hiệu như size 80, 90L. Các dòng mô tơ điện 220v này vẫn tuân thủ quy chuẩn về kích thước mặt bích và trục của IEC để đảm bảo tính đồng bộ hóa thiết bị.
Tại sao nên dùng motor IE3 thay vì IE2?
Motor IE3 giúp giảm tổn thất năng lượng đáng kể. Với một nhà máy vận hành 24/7, việc mua động cơ điện chuẩn IE3 giúp tiết kiệm hàng chục triệu đồng tiền điện mỗi năm, bù đắp rất nhanh phần chênh lệch giá mua ban đầu.
Mua mô tơ điện ở đâu cam kết đúng chuẩn IEC?
Thành Thái Motor là địa chỉ tin cậy cho khách hàng cần mua motor điện chất lượng. Chúng tôi cung cấp đầy đủ các dòng động cơ điện 3 pha iec với thông số chuẩn xác, hỗ trợ giao hàng toàn quốc an toàn và đúng hẹn.
Tổng kết về tiêu chuẩn IEC động cơ
Hiểu rõ iec động cơ là gì giúp anh em kỹ thuật và chủ xưởng làm chủ được công nghệ và thiết bị trong tay mình. Việc nắm chắc từ frame size động cơ điện đến các cấp hiệu suất IE1-IE4 sẽ giúp bạn đưa ra quyết định đầu tư thông minh nhất. Dù bạn đang tìm kiếm motor điện tốt nhất hay giải pháp động cơ điện giá rẻ nhưng bền bỉ, việc bám sát tiêu chuẩn IEC là chìa khóa thành công.
Hy vọng những chia sẻ thực tế từ Thành Thái Motor đã giúp bạn có cái nhìn sâu sắc hơn về tiêu chuẩn iec động cơ điện. Nếu cần hỗ trợ thêm về giá motor hay thông số kỹ thuật, hãy nhấc máy gọi ngay cho chuyên gia của chúng tôi.
