Bạn đang muốn tự tay chế motor không chổi than nhưng chưa biết bắt đầu từ đâu? Motor BLDC đang trở thành xu hướng trong cả DIY lẫn công nghiệp nhờ hiệu suất vượt trội, vận hành êm ái và độ bền đáng kinh ngạc. Hiểu được nhu cầu đó, Thành Thái Motor mang đến cho bạn một hướng dẫn từ A-Z cách làm motor không chổi than, giúp bạn nắm trọn nguyên lý hoạt động, cấu tạo, linh kiện cần có và từng bước lắp ráp hoàn chỉnh.
Dù bạn là người mới hay người đã từng thử qua các dự án tự chế motor điện, bài viết này sẽ giúp bạn tạo nên một motor không chổi than hoạt động ổn định, mạnh mẽ – ngay tại nhà.
Motor không chổi than là gì và tại sao chúng lại phổ biến?
Motor không chổi than (BLDC – Brushless DC Motor) là động cơ điện đồng bộ. Chúng sử dụng nam châm vĩnh cửu trên rotor và cuộn dây trên stator. Thiết kế này loại bỏ hoàn toàn chổi than và vành góp cơ học. Điều này giúp motor BLDC vượt trội về hiệu suất và tuổi thọ so với các loại động cơ chổi than truyền thống, làm cho quá trình chế motor không chổi than trở nên hấp dẫn đối với các nhà sáng chế.
Motor không chổi than (BLDC – Brushless DC Motor) là động cơ điện đồng bộ. Chúng sử dụng nam châm vĩnh cửu trên rotor và cuộn dây trên stator.
Ưu điểm nổi bật của motor không chổi than
Motor không chổi than mang lại nhiều lợi ích vượt trội, khiến chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp và dân dụng hiện đại. Những ưu điểm này bao gồm hiệu suất cao, tuổi thọ dài và khả năng điều khiển chính xác. Khi bạn muốn chế motor không chổi than, những ưu điểm này là lý do chính.
Hiệu suất cao và tiết kiệm năng lượng: Do không có ma sát từ chổi than, motor BLDC giảm thiểu hao phí năng lượng, đạt hiệu suất lên đến 90%. Điều này giúp tiết kiệm đáng kể chi phí vận hành cho các thiết bị sử dụng động cơ điện (motor điện), một lợi ích rõ ràng khi bạn quyết định chế motor không chổi than.
Tuổi thọ bền bỉ và ít bảo trì: Không có chổi than, không có sự mài mòn cơ học. Điều này giúp motor có tuổi thọ cao hơn và yêu cầu bảo trì rất ít. Đây là yếu tố quan trọng đối với các ứng dụng công nghiệp cần hoạt động liên tục, một lý do nữa để học cách chế motor không chổi than.
Điều khiển chính xác và linh hoạt: Motor không chổi than có khả năng điều khiển tốc độ và vị trí rất chính xác thông qua bộ điều khiển điện tử (ESC). Chúng phù hợp cho các ứng dụng yêu cầu độ tinh vi cao như robot, máy bay không người lái, nơi khả năng điều khiển chính xác của motor không chổi than là thiết yếu.
Hoạt động êm ái, ít tiếng ồn: Việc loại bỏ chổi than giúp giảm tiếng ồn và rung động trong quá trình hoạt động. Điều này mang lại trải nghiệm sử dụng tốt hơn cho người dùng và môi trường làm việc yên tĩnh hơn, một điểm cộng lớn khi chế motor không chổi than.
Nhược điểm cần lưu ý khi chế tạo motor không chổi than
Mặc dù có nhiều ưu điểm, việc chế motor không chổi than cũng đi kèm với một số thách thức và nhược điểm cố hữu. Người dùng cần cân nhắc kỹ lưỡng trước khi quyết định tự chế tạo loại động cơ điện này. Hiểu rõ nhược điểm là rất quan trọng khi bạn có ý định chế motor không chổi than.
Chi phí ban đầu cao hơn: Các thành phần của motor BLDC như nam châm neodymium và bộ điều khiển điện tử thường có giá thành cao hơn so với động cơ chổi than. Điều này đặc biệt đúng khi bạn mua linh kiện rời để chế tạo. Chi phí để chế motor không chổi than có thể là một rào cản ban đầu.
Hệ thống điều khiển phức tạp: Motor không chổi than yêu cầu một bộ điều khiển tốc độ điện tử (ESC) phức tạp để hoạt động. Điều này khác với việc chỉ cần cấp nguồn trực tiếp cho động cơ chổi than. Việc thiết kế hoặc lập trình ESC có thể là một thách thức đối với người mới bắt đầu muốn chế motor không chổi than, đòi hỏi kiến thức chuyên sâu.
Yêu cầu kỹ thuật cao: Quá trình chế tạo motor không chổi than đòi hỏi sự chính xác cao trong việc quấn cuộn dây, định vị nam châm và đấu nối mạch điện tử. Sai sót nhỏ cũng có thể ảnh hưởng lớn đến hiệu suất hoặc khiến motor không hoạt động, làm quá trình chế motor không chổi than trở nên phức tạp.

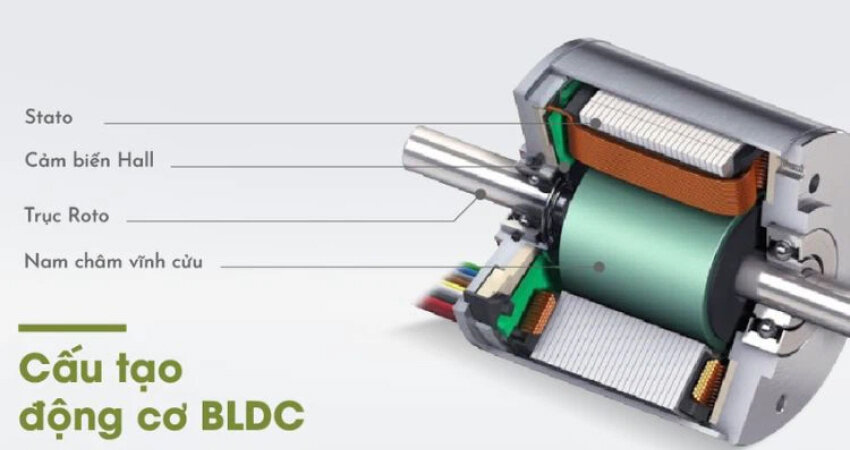

Các thành phần cần thiết để chế motor không chổi than
Để tự tay chế motor không chổi than, bạn cần chuẩn bị đầy đủ các linh kiện cơ bản sau đây. Việc nắm vững các thành phần là yếu tố then chốt để chế motor không chổi than thành công.
Nam châm vĩnh cửu: Thường là nam châm Neodymium, được gắn trên rotor.
Cuộn dây (stator): Các cuộn dây đồng được quấn quanh lõi sắt, tạo ra từ trường khi có dòng điện chạy qua.
Bộ điều khiển tốc độ điện tử (ESC): Mạch điện tử phức tạp để điều khiển pha dòng điện cung cấp cho các cuộn dây, giúp motor quay.
Cảm biến Hall (tùy chọn): Một số motor BLDC cần cảm biến Hall để xác định vị trí của rotor, giúp ESC điều khiển chính xác hơn.
Trục quay và vỏ motor: Các bộ phận cơ khí để giữ và bảo vệ motor.
Việc nắm vững các thành phần là yếu tố then chốt để chế motor không chổi than thành công.
Cuộn dây (stator)
Stator là phần đứng yên của motor không chổi than, chứa các cuộn dây tạo ra từ trường quay khi được cấp điện. Chất lượng và cách quấn cuộn dây ảnh hưởng trực tiếp đến hiệu suất của motor điện. Đây là khâu then chốt khi chế motor không chổi than.
Bạn sẽ cần dây đồng tráng men có đường kính phù hợp và lõi sắt từ (thường là các lá thép silic ép lại). Việc quấn các cuộn dây đúng cách, với số vòng và hướng quấn chính xác, là bước cực kỳ quan trọng để đảm bảo motor hoạt động hiệu quả.
Nam châm vĩnh cửu (rotor)
Rotor là phần quay của motor không chổi than, nơi các nam châm vĩnh cửu được gắn chặt. Nam châm Neodymium thường được ưa chuộng vì có từ trường mạnh, giúp motor đạt hiệu suất cao hơn.
Vị trí và số lượng nam châm trên rotor phải được tính toán cẩn thận để tương thích với cấu trúc cuộn dây của stator. Sự chính xác trong việc gắn nam châm sẽ quyết định sự cân bằng và khả năng vận hành trơn tru của motor, đặc biệt khi tự chế motor không chổi than.
Bộ điều khiển tốc độ điện tử (ESC)
ESC là “bộ não” của motor không chổi than. Nó chịu trách nhiệm chuyển đổi dòng điện một chiều từ nguồn cấp thành dòng điện xoay chiều ba pha. Điều này giúp kích hoạt các cuộn dây stator theo một trình tự chính xác, tạo ra từ trường quay để kéo rotor, đồng thời cho phép điều khiển tốc độ motor một cách linh hoạt.
Việc lựa chọn hoặc tự thiết kế ESC phù hợp với motor là một phần thách thức nhất khi chế motor không chổi than. Một ESC tốt sẽ tối ưu hóa khả năng điều khiển tốc độ motor. ESC cần có khả năng xử lý dòng điện, điện áp và tần số phù hợp với thông số kỹ thuật của motor.
Hướng dẫn chi tiết cách chế motor không chổi than tại nhà
Quá trình chế motor không chổi than tại nhà đòi hỏi sự kiên nhẫn, tỉ mỉ và một số kiến thức cơ bản về điện. Dưới đây là các bước cơ bản để bạn có thể tự tay làm motor không chổi than của riêng mình, từ đó hiểu rõ hơn về cách chế motor không chổi than.
Bước 1: Chuẩn bị vật liệu và công cụ
Trước khi bắt tay vào chế motor không chổi than, việc chuẩn bị đầy đủ các vật liệu và công cụ là vô cùng cần thiết. Điều này đảm bảo quá trình chế motor không chổi than diễn ra suôn sẻ và hiệu quả.
Dây đồng tráng men (kích thước phù hợp với công suất mong muốn).
Lõi stator (từ các lá thép silic hoặc tự chế từ vật liệu sắt từ).
Nam châm Neodymium (số lượng và kích thước tùy thuộc vào thiết kế rotor).
Keo dán cường lực (ví dụ: Epoxy) để cố định nam châm.
Bộ điều khiển tốc độ điện tử (ESC) và mạch điều khiển (Arduino, vi điều khiển khác).
Cảm biến Hall (nếu thiết kế yêu cầu).
Các dụng cụ cơ bản: kìm, dao, thước đo, mỏ hàn, dây điện, vỏ motor (in 3D hoặc gia công).
Bước 2: Chế tạo stator
Đây là bước quan trọng nhất trong cách chế motor không chổi than, đòi hỏi sự tỉ mỉ để đảm bảo hiệu suất hoạt động của động cơ. Một stator được quấn đúng kỹ thuật sẽ tạo ra từ trường đều và mạnh mẽ, là nền tảng cho việc chế motor không chổi than.
Nếu bạn có lõi stator sẵn, hãy bắt đầu quấn dây đồng tráng men quanh các cực. Đảm bảo số vòng dây trên mỗi cực là như nhau. Hướng quấn phải theo một trình tự nhất định (ví dụ: luân phiên chiều kim đồng hồ và ngược chiều kim đồng hồ).
Điều này tạo ra các cuộn dây pha (thường là 3 pha). Sau khi quấn xong, cố định các đầu dây và bọc cách điện cẩn thận.
Bước 3: Lắp đặt rotor
Sau khi hoàn thành stator, bước tiếp theo trong việc chế motor không chổi than là lắp đặt rotor một cách chính xác. Rotor là phần quay của động cơ, chịu trách nhiệm tương tác với từ trường của stator, hoàn thiện cấu trúc cho motor không chổi than.
Gắn các nam châm Neodymium lên trục hoặc cấu trúc rotor theo đúng thiết kế. Đảm bảo các cực từ của nam châm được sắp xếp xen kẽ (ví dụ: Bắc-Nam-Bắc-Nam).
Dùng keo dán cường lực để cố định nam châm chắc chắn. Cần đảm bảo rotor cân bằng tốt để tránh rung động khi motor hoạt động.

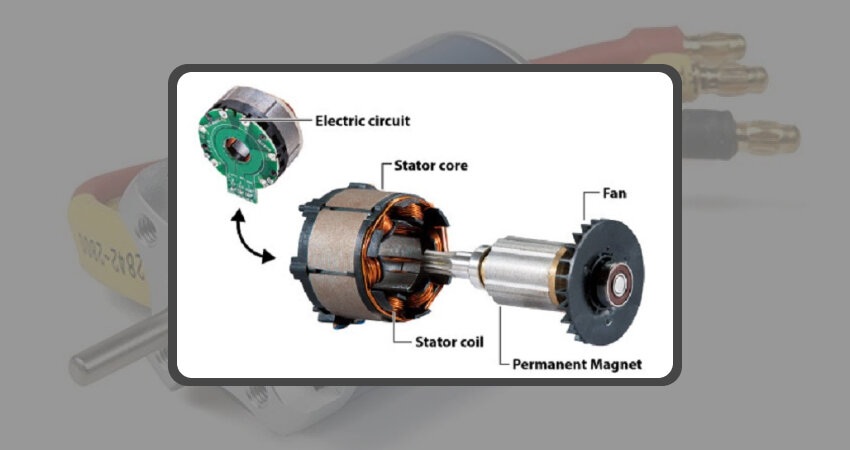

Rotor là phần quay của động cơ, chịu trách nhiệm tương tác với từ trường của stator, hoàn thiện cấu trúc cho motor không chổi than.
Bước 4: Kết nối bộ điều khiển (ESC)
Bước này yêu cầu kiến thức cơ bản về điện tử để đảm bảo motor hoạt động an toàn và hiệu quả. Việc đấu nối ESC không chính xác có thể gây hỏng hóc cho motor điện hoặc bộ điều khiển, ảnh hưởng đến thành quả của việc chế motor không chổi than.
Đấu nối 3 pha của motor với 3 ngõ ra của ESC. Nếu có cảm biến Hall, hãy kết nối chúng với các chân tương ứng trên ESC hoặc mạch điều khiển.
Nối nguồn điện (pin hoặc bộ nguồn) vào ESC và kết nối tín hiệu điều khiển (từ Arduino, RC receiver…) vào ESC. Kiểm tra kỹ các mối nối trước khi cấp nguồn, đảm bảo an toàn cho toàn bộ hệ thống khi chế motor không chổi than.
Bước 5: Kiểm tra và hiệu chỉnh
Sau khi đã lắp ráp và đấu nối xong, bước cuối cùng trong quá trình chế motor không chổi than là kiểm tra và hiệu chỉnh để đảm bảo motor hoạt động ổn định và đạt hiệu suất mong muốn.
Đây là bước then chốt để đảm bảo motor không chổi than hoạt động tối ưu. Cấp nguồn điện và tín hiệu điều khiển ở mức thấp để kiểm tra xem motor có quay hay không. Nếu motor quay giật cục hoặc không quay, hãy kiểm tra lại các mối nối pha, hướng quấn dây và cách đấu nối cảm biến Hall.
Thực hiện các điều chỉnh trên ESC để tối ưu hóa tốc độ và momen xoắn. Bạn có thể tham khảo các hướng dẫn cụ thể cho ESC của mình.
So sánh chế tạo và mua motor không chổi than thương mại
Việc quyết định giữa tự chế motor không chổi than hay mua motor điện thương mại sẵn có là một lựa chọn quan trọng. Nó phụ thuộc vào mục đích sử dụng, kinh nghiệm cá nhân và ngân sách. Hãy cân nhắc kỹ trước khi quyết định chế motor không chổi than hay mua sẵn.
Bảng so sánh dưới đây sẽ giúp bạn đưa ra quyết định phù hợp.
Tiêu chí
Tự chế motor không chổi than
Mua motor không chổi than thương mại (tại Thành Thái Motor)
Chi phí ban đầu
Có thể thấp nếu có sẵn linh kiện, nhưng cao nếu mua từng món hoặc hỏng hóc do thử nghiệm.
Giá motor cố định, có thể cao hơn nhưng đảm bảo chất lượng. Thành Thái Motor có nhiều lựa chọn giá motor phù hợp.
Thời gian thực hiện
Mất nhiều thời gian nghiên cứu, lắp ráp, thử nghiệm và sửa lỗi.
Nhanh chóng, chỉ cần lựa chọn và mua motor điện sẵn có.
Độ phức tạp
Rất phức tạp, yêu cầu kiến thức sâu về điện, điện tử và cơ khí.
Đơn giản, chỉ cần chọn đúng thông số motor điện cần dùng.
Hiệu suất và độ bền
Khó đạt hiệu suất cao và độ bền tương đương sản phẩm công nghiệp.
Được tối ưu hóa, đảm bảo hiệu suất cao và tuổi thọ dài. Motor điện tốt nhất cho ứng dụng công nghiệp.
Bảo hành & Hỗ trợ
Không có bảo hành, tự khắc phục sự cố.
Được bảo hành chính hãng, hỗ trợ kỹ thuật từ nhà cung cấp như Thành Thái Motor.
Ứng dụng
Thích hợp cho các dự án DIY, học tập, thử nghiệm cá nhân.
Phù hợp cho mọi ứng dụng từ dân dụng đến công nghiệp, cần độ tin cậy cao.
Bảng giá động cơ điện tại Thành Thái Motor
Bảng giá động cơ điện tại Thành Thái Motor luôn là chủ đề được nhiều khách hàng quan tâm khi tìm kiếm các dòng motor chất lượng cho công trình dân dụng và hệ thống công nghiệp. Thành Thái Motor cam kết mang lại cho bạn lựa chọn tối ưu nhất cả về hiệu suất lẫn chi phí đầu tư. Bài viết dưới đây sẽ giúp bạn cập nhật nhanh giá motor điện mới nhất, đồng thời gợi ý cách chọn động cơ phù hợp theo từng ứng dụng thực tế – đảm bảo bạn có đầy đủ thông tin trước khi quyết định mua hàng.
Chế motor không chổi than tại nhà có thật sự khó không?
Nếu bạn mới bắt đầu, việc chế motor không chổi than (BLDC) có thể hơi “choáng” ở bước đầu vì phải nắm cả điện – điện tử – cơ khí. Nhưng khi đã hiểu nguyên lý và làm đúng từng bước, bạn sẽ thấy đây là một trải nghiệm cực kỳ thú vị. Chỉ cần kiên nhẫn một chút, bạn hoàn toàn có thể tự tạo ra một motor BLDC hoạt động mượt mà.
Có cần nhiều dụng cụ chuyên nghiệp để chế motor không chổi than không?
Không! Bạn chỉ cần các công cụ cơ bản như mỏ hàn, kìm, thước, dây điện và keo dán. Những phần quan trọng như stator, rotor hay ESC đều có thể mua riêng. Nếu bạn muốn tiết kiệm thời gian, có thể mua những bộ linh kiện BLDC được gia công sẵn để việc lắp ráp trở nên đơn giản hơn.
Vì sao motor không chổi than bền hơn so với motor chổi than?
Vì motor BLDC không có chổi than – thứ thường bị mài mòn khi quay. Việc loại bỏ bộ phận này giúp giảm ma sát, giảm tỏa nhiệt và tránh hao mòn cơ học. Kết quả là motor chạy êm hơn, bền hơn và gần như không cần bảo trì. Đây chính là lý do BLDC trở thành lựa chọn hàng đầu trong nhiều thiết bị hiện đại.
Linh kiện chế motor không chổi than có dễ tìm không?
Rất dễ! Bạn có thể mua từ các cửa hàng linh kiện điện tử, các shop DIY, hoặc các nhà cung cấp motor điện uy tín. Nếu cần motor điện chính hãng hoặc muốn tham khảo motor BLDC chất lượng cao, bạn có thể xem tại Thành Thái Motor – nơi cung cấp đầy đủ motor điện, động cơ, biến tần và phụ kiện công nghiệp.
Làm sao để biết motor không chổi than mình chế đã hoạt động tối ưu?
Hãy kiểm tra độ êm, độ ổn định khi tăng tốc, nhiệt độ motor khi hoạt động và khả năng phản hồi khi điều chỉnh tốc độ. Nếu motor quay mượt, không rung, không nóng bất thường và tốc độ điều khiển khớp với ESC, nghĩa là bạn đã thành công trong việc chế motor BLDC.
Kết luận
Việc chế motor không chổi than là một trải nghiệm thú vị và bổ ích, giúp bạn hiểu sâu hơn về nguyên lý hoạt động của động cơ điện hiện đại. Mặc dù quá trình này đòi hỏi kiến thức và sự tỉ mỉ, nhưng thành quả là một motor điện với hiệu suất cao và tuổi thọ bền bỉ. Thành công khi chế motor không chổi than mang lại sự hài lòng lớn.
Tuy nhiên, đối với các ứng dụng chuyên nghiệp hoặc điện công nghiệp đòi hỏi độ tin cậy tuyệt đối, việc lựa chọn mua motor điện công nghiệp chất lượng từ các nhà cung cấp uy tín như Thành Thái Motor là một quyết định thông minh. Chúng tôi luôn sẵn sàng cung cấp các giải pháp động cơ điện tối ưu, đáp ứng mọi yêu cầu khắt khe nhất của bạn. Hãy liên hệ với Thành Thái Motor để tìm được motor điện tốt nhất cho dự án của bạn.
