Động cơ 1 chiều là gì? Cấu tạo động cơ điện 1 chiều

Tác giả: Phạm Hiếu

Cập nhật lúc: 22/05/2025

Bạn đang tìm kiếm thông tin chi tiết về cấu tạo động cơ điện (motor điện), cụ thể là cấu tạo của động cơ điện một chiều? Bạn muốn hiểu rõ hơn về nguyên lý hoạt động, các ứng dụng thực tế và cách bảo trì để kéo dài tuổi thọ của động cơ? Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về động cơ điện một chiều, giúp bạn lựa chọn và sử dụng động cơ một cách hiệu quả nhất.

Động cơ điện một chiều (DC motor) là một loại motor điện sử dụng dòng điện một chiều để tạo ra chuyển động quay. Chúng được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, từ các thiết bị gia dụng nhỏ đến các hệ thống công nghiệp lớn. Sự phổ biến của động cơ điện một chiều đến từ khả năng điều khiển tốc độ dễ dàng và hiệu suất hoạt động ổn định.

Động cơ điện một chiều là một thiết bị điện cơ chuyển đổi năng lượng điện một chiều thành năng lượng cơ học. Nguyên lý hoạt động của động cơ điện một chiều dựa trên tương tác giữa từ trường và dòng điện trong một cuộn dây dẫn điện, tạo ra lực điện từ làm quay rotor của động cơ.

Có nhiều loại động cơ điện một chiều khác nhau, được phân loại dựa trên cách kích từ từ trường:

Động cơ điện một chiều kích từ độc lập: Từ trường được tạo ra bởi một nguồn điện độc lập.
Động cơ điện một chiều kích từ song song (shunt): Cuộn dây kích từ được mắc song song với cuộn dây phần ứng.
Động cơ điện một chiều kích từ nối tiếp (series): Cuộn dây kích từ được mắc nối tiếp với cuộn dây phần ứng.
Động cơ điện một chiều kích từ hỗn hợp (compound): Kết hợp cả kích từ song song và nối tiếp.

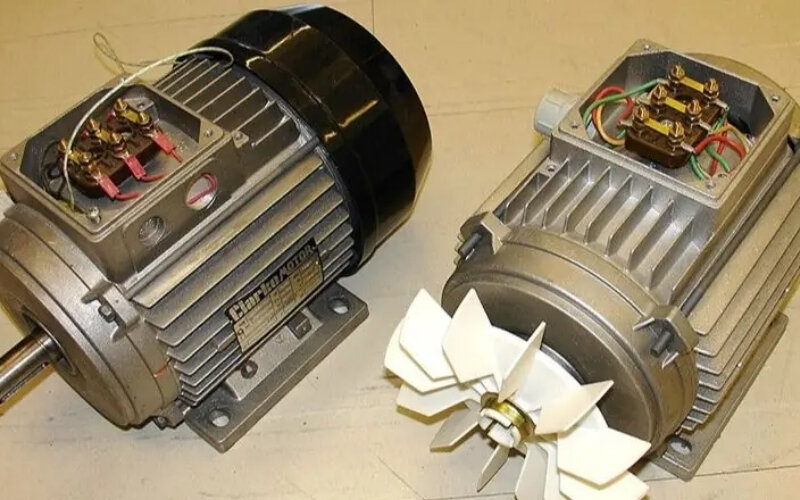

Để hiểu rõ hơn về cách động cơ điện một chiều hoạt động, chúng ta cần xem xét chi tiết cấu tạo động cơ điện một chiều. Các thành phần chính của motor điện một chiều bao gồm:

Stator là phần đứng yên của động cơ điện một chiều, có chức năng tạo ra từ trường. Stato bao gồm:

Cực từ chính: Thường được làm từ thép kỹ thuật điện, quấn quanh bởi cuộn dây kích từ.
Cuộn dây kích từ: Tạo ra từ trường khi có dòng điện chạy qua.
Gông từ: Khung thép bao bọc các cực từ, có tác dụng dẫn từ.

Chức năng chính của stato là tạo ra một từ trường mạnh và ổn định, cần thiết cho quá trình chuyển đổi năng lượng điện thành năng lượng cơ học.

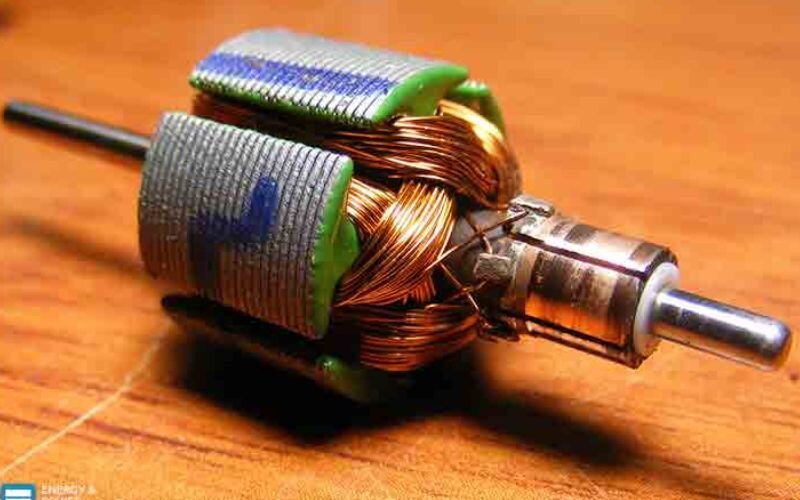

Rotor là phần quay của động cơ điện một chiều, có chức năng tạo ra momen quay. Rotor bao gồm:

Lõi thép: Được làm từ các lá thép kỹ thuật điện ghép lại, có rãnh để đặt cuộn dây phần ứng.
Cuộn dây phần ứng: Đặt trong các rãnh của lõi thép, kết nối với cổ góp.

Khi dòng điện chạy qua cuộn dây phần ứng, nó tương tác với từ trường do stato tạo ra, tạo ra lực điện từ làm quay rotor.

Cổ góp và chổi than là bộ phận quan trọng trong cấu tạo động cơ điện một chiều, có chức năng chuyển đổi dòng điện một chiều từ nguồn ngoài vào cuộn dây phần ứng, đồng thời đảm bảo chiều dòng điện trong cuộn dây luôn thay đổi để duy trì momen quay.

Cổ góp: Gồm nhiều phiến đồng cách điện với nhau, gắn trên trục rotor và nối với các đầu cuộn dây phần ứng.
Chổi than: Làm từ than chì, tiếp xúc với cổ góp để truyền dòng điện.

Chổi than thường xuyên phải được kiểm tra và thay thế định kỳ để đảm bảo tiếp xúc tốt và tránh gây ra hồ quang điện, ảnh hưởng đến hiệu suất và tuổi thọ của motor điện.

Vỏ động cơ điện một chiều có chức năng bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, nước và các va đập cơ học. Vỏ động cơ thường được làm từ gang hoặc thép, đảm bảo độ bền và khả năng tản nhiệt tốt.

Ngoài các bộ phận chính trên, cấu tạo động cơ điện một chiều còn bao gồm các bộ phận khác như:

Trục động cơ: Truyền momen quay từ rotor ra ngoài để thực hiện công.
Vòng bi: Giúp trục động cơ quay trơn tru và giảm ma sát.
Quạt làm mát: Giúp tản nhiệt cho động cơ, đặc biệt quan trọng đối với các động cơ điện công nghiệp hoạt động liên tục.

Nguyên lý hoạt động của động cơ điện một chiều dựa trên lực điện từ tác dụng lên một dây dẫn mang dòng điện đặt trong từ trường. Khi dòng điện chạy qua cuộn dây phần ứng (rotor) đặt trong từ trường do stato tạo ra, lực điện từ sẽ xuất hiện và tạo ra momen quay làm rotor quay.

Lực điện từ (lực Lorentz) tác dụng lên một đoạn dây dẫn có chiều dài l, mang dòng điện I, đặt trong từ trường B được tính theo công thức:

F = B I l sin(θ)

Trong đó:

F là lực điện từ (Newton)
B là cảm ứng từ (Tesla)
I là cường độ dòng điện (Ampere)
l là chiều dài đoạn dây dẫn (mét)
θ là góc giữa hướng của dòng điện và hướng của từ trường

Lực điện từ này tạo ra momen quay tác dụng lên rotor, làm rotor quay quanh trục của nó.

Quá trình chuyển đổi năng lượng trong động cơ điện một chiều diễn ra như sau:

Năng lượng điện một chiều từ nguồn được cung cấp cho cuộn dây kích từ (stato) và cuộn dây phần ứng (rotor).
Cuộn dây kích từ tạo ra từ trường.
Dòng điện chạy qua cuộn dây phần ứng tạo ra lực điện từ tương tác với từ trường, làm rotor quay.
Năng lượng điện được chuyển đổi thành năng lượng cơ học (momen quay và tốc độ quay).

Hiệu suất động cơ một chiều phụ thuộc vào nhiều yếu tố, bao gồm tổn thất điện, tổn thất từ, tổn thất cơ và tổn thất do ma sát.

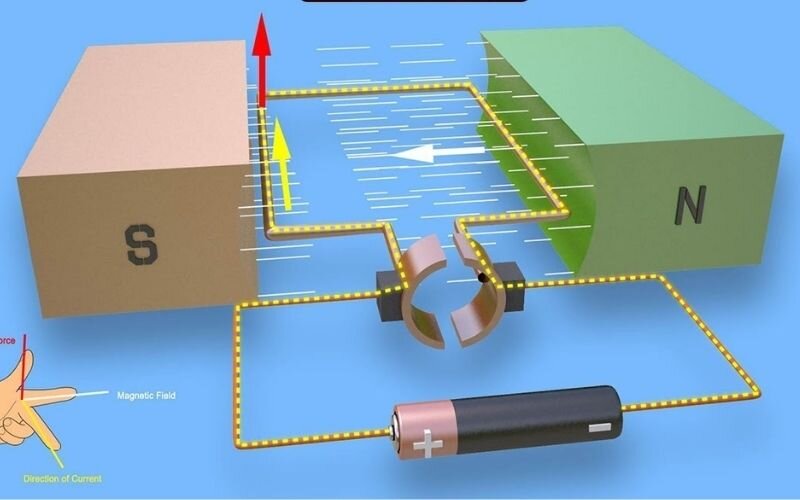

Nguyên lý hoạt động của động cơ điện một chiều

Động cơ điện một chiều được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ khả năng điều khiển tốc độ dễ dàng và momen khởi động lớn. Một số ứng dụng phổ biến của motor điện một chiều bao gồm:

Mô tơ điện một chiều được sử dụng trong nhiều thiết bị gia dụng như:

Máy xay sinh tố
Máy hút bụi
Quạt điện
Máy giặt
Đồ chơi trẻ em

Ưu điểm của việc sử dụng mô tơ điện một chiều trong các thiết bị này là kích thước nhỏ gọn, dễ điều khiển và giá thành hợp lý.

Trong công nghiệp, động cơ điện công nghiệp một chiều được sử dụng trong:

Máy công cụ (máy tiện, máy phay, máy khoan)
Hệ thống băng tải
Máy nâng hạ
Robot công nghiệp
Máy in

Động cơ điện công nghiệp một chiều thường có công suất lớn và khả năng chịu tải cao, đáp ứng được yêu cầu khắt khe của các ứng dụng công nghiệp.

Motor điện một chiều cũng được sử dụng trong các phương tiện giao thông như:

Ô tô điện
Xe máy điện
Xe đạp điện
Tàu điện

Trong các phương tiện giao thông điện, motor điện một chiều đóng vai trò quan trọng trong việc cung cấp năng lượng cho hệ thống truyền động, giúp xe di chuyển.

Hiệu suất và độ tin cậy là hai yếu tố quan trọng cần xem xét khi lựa chọn và sử dụng động cơ điện một chiều. Một motor điện có hiệu suất cao sẽ giúp tiết kiệm năng lượng và giảm chi phí vận hành, trong khi độ tin cậy cao đảm bảo hoạt động ổn định và giảm thiểu thời gian ngừng máy.

Hiệu suất động cơ điện được định nghĩa là tỷ lệ giữa công suất cơ học đầu ra và công suất điện đầu vào:

Hiệu suất (%) = (Công suất cơ học đầu ra / Công suất điện đầu vào) 100

Hiệu suất động cơ điện một chiều thường dao động từ 70% đến 95%, tùy thuộc vào thiết kế, kích thước và điều kiện hoạt động.

Để tăng hiệu suất của motor điện một chiều, cần chú ý:

Sử dụng vật liệu chất lượng cao cho các bộ phận của động cơ.
Giảm thiểu ma sát giữa các bộ phận chuyển động.
Tối ưu hóa thiết kế từ trường.
Đảm bảo hệ thống làm mát hoạt động hiệu quả.

Độ tin cậy của động cơ điện một chiều thể hiện khả năng hoạt động ổn định và liên tục trong một khoảng thời gian nhất định mà không gặp sự cố. Tuổi thọ của motor điện một chiều phụ thuộc vào nhiều yếu tố, bao gồm:

Chất lượng vật liệu
Điều kiện hoạt động (nhiệt độ, độ ẩm, tải trọng)
Chế độ bảo trì

Để kéo dài tuổi thọ của động cơ điện một chiều, cần thực hiện bảo trì định kỳ, kiểm tra và thay thế các bộ phận hao mòn như chổi than, vòng bi và đảm bảo hệ thống làm mát hoạt động tốt.

Bảo trì và sửa chữa định kỳ là yếu tố quan trọng để đảm bảo động cơ điện một chiều hoạt động ổn định, hiệu quả và kéo dài tuổi thọ. Các công việc bảo trì thường bao gồm:

Kiểm tra và làm sạch: Thường xuyên kiểm tra và làm sạch bụi bẩn, dầu mỡ trên bề mặt động cơ và các khe thông gió.
Kiểm tra chổi than: Kiểm tra độ mòn của chổi than và thay thế khi cần thiết. Đảm bảo chổi than tiếp xúc tốt với cổ góp.
Kiểm tra vòng bi: Kiểm tra độ mòn và bôi trơn vòng bi định kỳ. Thay thế vòng bi khi có dấu hiệu hư hỏng.
Kiểm tra cách điện: Kiểm tra điện trở cách điện của cuộn dây để phát hiện sớm các vấn đề về cách điện.
Kiểm tra hệ thống làm mát: Đảm bảo quạt làm mát hoạt động hiệu quả và các khe thông gió không bị tắc nghẽn.

Một số vấn đề thường gặp ở động cơ điện một chiều và cách khắc phục:

Động cơ không khởi động: Kiểm tra nguồn điện, công tắc, cầu chì và chổi than.
Động cơ chạy chậm hoặc yếu: Kiểm tra điện áp, tải trọng, chổi than và cuộn dây phần ứng.
Động cơ phát ra tiếng ồn lớn: Kiểm tra vòng bi, quạt làm mát và các bộ phận cơ khí khác.
Động cơ quá nóng: Kiểm tra hệ thống làm mát, tải trọng và điện áp.

Trong trường hợp không thể tự sửa chữa, nên liên hệ với các trung tâm bảo hành hoặc các kỹ thuật viên chuyên nghiệp để được hỗ trợ.

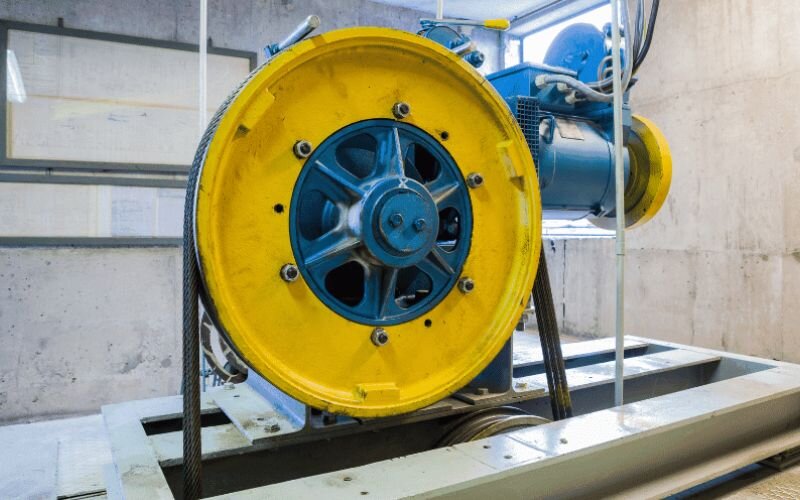

Bảo trì và sửa chữa định kỳ là yếu tố quan trọng để đảm bảo động cơ điện một chiều hoạt động ổn định

Động cơ điện một chiều là một thiết bị điện đa năng, đóng vai trò quan trọng trong nhiều lĩnh vực của đời sống. Cấu tạo động cơ điện 1 chiều với nhiều điểm về khả năng điều chỉnh tốc độ và momen xoắn, động cơ một chiều đã và đang được ứng dụng rộng rãi. Bài viết trên giúp chúng ta hiểu rõ về cấu tạo động cơ điện 1 chiều, nguyên lý hoạt động cũng như những ưu điểm, hạn chế của nó. Với sự phát triển không ngừng của công nghệ, cấu tạo của động cơ điện một chiều sẽ tiếp tục được cải tiến và ứng dụng vào nhiều lĩnh vực mới trong tương lai.
