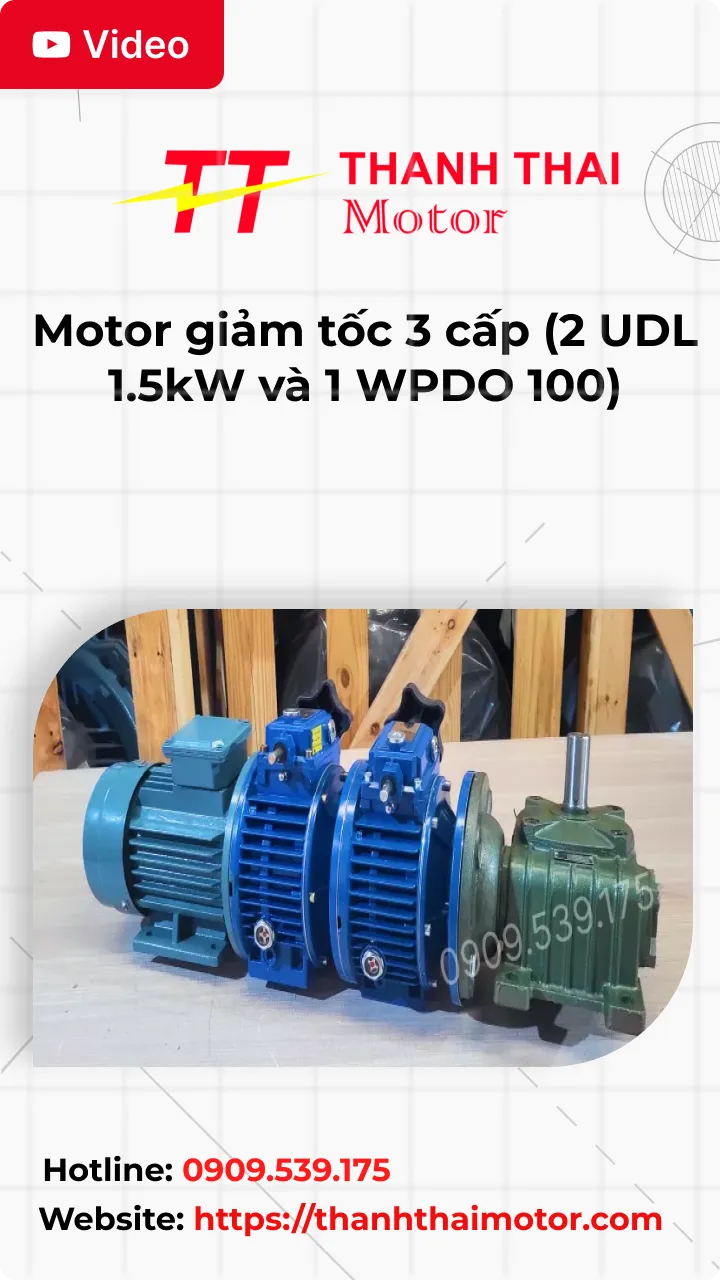

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là dòng động cơ giảm tốc (motor giảm tốc) được lắp đặt từ động cơ điện (motor điện) cụ thể là động cơ điện 3 pha kết hợp với hộp giảm tốc cụ thể là hộp giảm tốc 3 cấp. Nhờ cấu trúc ba tầng giảm tốc liên tục, thiết bị cho tốc độ đầu ra cực thấp, mô-men lớn và khả năng làm việc ổn định trong điều kiện tải nặng kéo dài.

Thiết kế tổng quan motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) được phát triển dựa trên tiêu chuẩn cơ khí công nghiệp, đảm bảo độ bền, độ ổn định và khả năng chịu tải cao. Ba tầng giảm tốc được phân chia rõ ràng theo thứ tự: tầng điều tốc UDL đầu vào → tầng UDL trung gian → tầng cuối WPDO. Lớp vỏ của động cơ và hộp giảm tốc được sản xuất từ gang đúc hoặc hợp kim nhôm đúc nguyên khối, giúp thiết bị có khả năng tản nhiệt tốt, chống ăn mòn và duy trì tuổi thọ dài trong môi trường công nghiệp.

Cấu tạo chi tiết motor giảm tốc 3 cấp

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là dòng động cơ giảm tốc từ 1.1kW đến 3.7kW được lắp đặt từ động cơ điện 3 pha 1.5kW 2Hp với hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) có cấu tạo chi tiết như sau:

Cấu tạo động cơ điện:

• Vỏ motor bằng gang hoặc nhôm đúc, bền bỉ và tản nhiệt tốt.
• Sơn tĩnh điện phủ toàn thân, tăng khả năng chống ăn mòn.
• Dây quấn đồng 100%, chịu nhiệt tốt khi chạy liên tục.
• Rotor lồng sóc cân bằng động, giúp motor chạy êm và giảm lực rung.
• Trục thép tôi cứng, chịu tải xoắn và mài mòn tốt.
• Ổ bi chất lượng cao, giúp thiết bị hoạt động ổn định trong thời gian dài.

Cấu tạo hộp giảm tốc:

• Cấp 1 là bộ điều tốc cơ (UDL): Cụ thể là bộ điều chỉnh tốc độ motor 1.5kW 2Hp Gồm cụm đĩa ma sát – đĩa côn, trục vào – ra và núm điều chỉnh, cho phép thay đổi tốc độ vô cấp trước khi vào hộp số.
• Cấp 2 là hộp giảm tốc 2 cấp: Cụ thể là hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100 tạo tỉ số truyền lớn và moment xoắn cao, vận hành êm.

Thông số kỹ thuật động cơ giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Thông số kỹ thuật là cơ sở quan trọng giúp người dùng đánh giá khả năng làm việc, lựa chọn cấu hình phù hợp và đảm bảo tính tương thích khi lắp đặt motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100).

Thông số kỹ thuật động cơ điện 3 pha 1.5kW

Tham khảo các thông số kỹ thuật sẽ giúp người dùng dễ dàng lựa chọn, lắp đặt và kết nối với các thiết bị trong hệ thống.

Thông số kỹ thuật điều tốc cơ UDL 1.5kW

Dưới đây là các thông tin kỹ thuật của điều tốc cơ UDL 1.5kW giúp người dùng thuận tiện trong quá trình lựa chọn và lắp đặt.

Thông số kỹ thuật hộp số WPDO 100

Hộp số giảm tốc WPDO 100 là bộ phận đảm nhiệm chức năng truyền lực và giảm tốc trong hệ thống, ảnh hưởng trực tiếp đến khả năng vận hành của thiết bị. Phần dưới đây tổng hợp các thông số kỹ thuật để người dùng dễ dàng tham khảo trước khi sử dụng.

Ứng dụng motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Máy khuấy, máy trộn nguyên liệu đặc hoặc độ nhớt cao
• Băng tải tốc độ chậm, băng tải tải nặng
• Hệ thống định lượng – cấp liệu công nghiệp
• Dây chuyền sản xuất thực phẩm, đóng gói, gỗ, nhựa
• Máy cơ khí hoạt động liên tục
• Các hệ thống cần moment xoắn lớn, hoạt động ổn định 24/7

Cách lắp motor điện với 2 UDL và 1 WPDO để tạo thành motor giảm tốc 3 cấp

• Bước 1: Hoàn thiện cụm 1 (Ghép Motor – UDL thứ nhất)
  • Căn chuẩn đường tâm để đẩy cốt trục motor điện lọt sâu vào lỗ mặt bích của bộ biến tốc UDL số 1.
  • Dùng dụng cụ chuyên dụng siết chặt các điểm nối, ngăn chặn tuyệt đối tình trạng lệch tâm gây hú kêu khi chạy.
• Bước 2: Hoàn thiện cụm 2 (Nhân đôi cụm điều tốc)
  • Lấy cụm 1 vừa ráp, đưa phần cốt đầu ra kết nối trực tiếp vào bích nhận lực của bộ UDL số 2.
  • Cố định thật kỹ cụm này. Hai bộ UDL nối tiếp sẽ phối hợp nhịp nhàng để cắt giảm tốc độ vóng quay xuống mức cực thấp theo ý muốn.
• Bước 3: Tích hợp cụm cuối (Chốt nối với hộp WPDO)
  • Đưa toàn bộ hệ thống điều tốc vừa hoàn thiện lắp vào hộp số WPDO.
  • Chú ý xoay nhẹ trục để rãnh then khớp chuẩn xác với lỗ trục của WPDO. Khóa chặt vòng bu lông để triệt tiêu mọi rủi ro vặn xoắn trong quá trình truyền lực lên trục đứng.

Việc tích hợp hai tầng điều tốc UDL cùng hộp số WPDO 100 tạo nên một hệ thống truyền động 3 cấp lý tưởng, mang đến khả năng kiểm soát tốc độ siêu chậm với mô-men xoắn cực đại cho các máy khuấy trộn hoặc băng tải tải nặng.

Ngoài bài viết này, bạn có thể tham khảo thêm các video động cơ giảm tốc và video tổng hợp trên kênh Thành Thái Motor để hiểu rõ hơn về từng sản phẩm.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
