Motor giảm tốc 2 cấp NMRV 75 – 150

Motor giảm tốc 2 cấp NMRV 75 – 150 là dòng động cơ giảm tốc (motor giảm tốc) được kết hợp từ động cơ điện (motor điện) cụ thể là dòng động cơ điện 3 pha (motor điện 3 pha) với hộp giảm tốc (hộp số giảm tốc) cụ thể là dòng hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) thiết bị mang đến khả năng giảm tốc sâu, lực kéo mạnh và hiệu suất truyền động ổn định trong thời gian dài. Đây là lựa chọn tối ưu cho các hệ thống cần tốc độ thấp nhưng mô-men xoắn cao.

Thiết kế tổng quan motor giảm tốc 2 cấp NMRV 75 – 150

Động cơ điện

• Vật liệu: Vỏ nhôm tản nhiệt nhanh hoặc vỏ gang chịu lực tùy môi trường. Hộp cực điện trang bị gioăng cao su chống thấm nước chuẩn IP55.
• Đặc tính: Sử dụng công suất vừa và nhỏ để bảo vệ kết cấu cơ khí của hộp số trước mô-men xoắn nhân đôi. Vận hành ổn định, dòng khởi động thấp và ít sinh nhiệt.

Hộp giảm tốc

• Chức năng: Ghép nối tiếp cụm sơ cấp NMRV 75 (nhận lực motor) vào cụm thứ cấp NMRV 150 (xuất lực tải). Hệ thống bẻ hướng vuông góc, đạt tỷ số truyền khổng lồ cho tốc độ đầu ra siêu chậm.
• Đặc tính: Thân vỏ NMRV 75 bằng nhôm tối ưu trọng lượng; thân NMRV 150 bằng gang dày gánh tải vặn xoắn lớn. Cơ cấu trục vít có độ tự hãm cao, chống trôi hoặc quay ngược trục khi ngắt điện.

Cấu tạo chi tiết motor giảm tốc 2 cấp NMRV 75 – 150

Motor giảm tốc 2 cấp NMRV 75 – 150 được lắp từ đông cơ điện 3 pha có các công suất khác nhau như (động cơ điện 3 pha 1.1kW 1.5Hp, động cơ điện 3 pha 1.5kW 2Hp) kết hợp với hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV)

Cấu tạo của động cơ điện:

• Vỏ động cơ: dạng thân trụ bằng gang hoặc nhôm, có gân tản nhiệt, 2 nắp máy đỡ ổ lăn, chân đế hoặc mặt bích để bắt với bệ máy/hộp số.

• Stato: lõi thép kỹ thuật điện ghép lá, rãnh đặt dây quấn 3 pha đấu hình sao (Y) hoặc tam giác (Δ) theo điện áp sử dụng.

• Rôto: loại lồng sóc, lõi thép ghép lá, thanh dẫn nhôm/đồng đúc, hai đầu nối vòng ngắn mạch; lắp trên trục động cơ bằng thép.

• Ổ lăn & quạt gió: hai ổ bi đỡ trục ở hai đầu, phía quạt có quạt hướng trục và nắp chụp, đảm bảo làm mát động cơ.

• Hộp cực & nắp che: hộp đấu dây 6 đầu ra, nắp che bảo vệ, có cánh quạt tản nhiệt và vòng chắn bụi ở đầu trục.

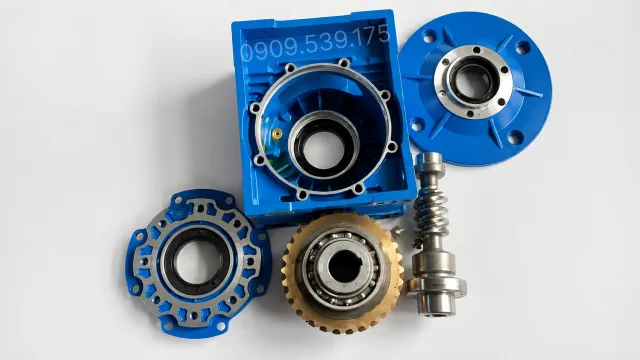

Cấu tạo hộp giảm tốc NMRV:

• Cấp 1: Hộp giảm tốc NMRV 75 có vỏ nhôm đúc liền khối, trọng lượng nhẹ và nhiều gân tản nhiệt giúp làm mát nhanh. Bên trong gồm trục vít cỡ trung làm bằng thép tôi cứng, ăn khớp với bánh vít bằng đồng đặt ở trung tâm hộp số.

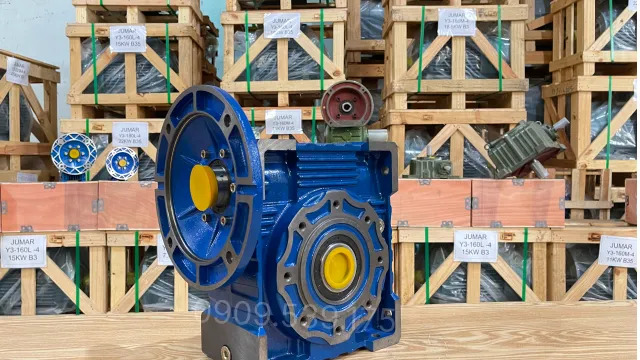

• Cấp 2: Hộp giảm tốc NMRV 150 có vỏ dày bằng hợp kim hoặc gang, thiết kế chịu lực lớn. Tầng này sử dụng trục vít kích thước lớn, chế tạo từ thép hợp kim cứng, kết hợp với bánh vít đường kính lớn giúp tạo mô-men xoắn mạnh.

Thông số kỹ thuật motor giảm tốc 2 cấp NMRV 75 – 150

Motor giảm tốc 2 cấp NMRV 75 – 150 được thiết kế với cấu tạo gồm hai cấp giảm tốc liên tiếp, giúp tạo ra tỷ số truyền lớn và tốc độ đầu ra thấp. Sản phẩm phù hợp cho các hệ thống yêu cầu mô-men xoắn cao, khả năng vận hành ổn định và độ chính xác trong quá trình truyền động.

Thông số kỹ thuật động cơ điện 3 pha 1.5kW 2HP

Động cơ điện 3 pha 1.5kW 2Hp được chế tạo theo tiêu chuẩn công nghiệp, mang đến khả năng hoạt động bền bỉ và hiệu suất làm việc ổn định. Thiết kế đa dạng kiểu lắp đặt giúp người dùng dễ dàng tích hợp vào nhiều hệ thống máy móc khác nhau.

Thông số kỹ thuật hộp số NMRV 75

Hộp số NMRV 75 được gia công với độ chính xác cao, giúp quá trình truyền động diễn ra êm ái, hạn chế rung động và nâng cao tuổi thọ cho toàn bộ hệ thống. Kết cấu chắc chắn cũng giúp thiết bị duy trì hiệu suất ổn định trong quá trình sử dụng.

Thông số kỹ thuật hộp số NMRV 150

Dưới đây là bảng thông số kỹ thuật của hộp số NMRV 150, bao gồm các thông số cơ bản về kích thước và đường kính trục phục vụ cho quá trình lắp đặt và kết nối thiết bị.

Ứng dụng motor giảm tốc 2 cấp NMRV 75 – 150

Motor giảm tốc 2 cấp NMRV 75 – 150 có nhiều ưu điểm nổi bật để ứng dụng nhiều trong các ngành công nghiệp như:

• Hệ thống nâng hạ: Thích hợp cho băng tải tải nặng, băng tải xi măng, băng tải dốc, băng chuyền phân loại tốc độ chậm.
• Hệ thống máy khuấy máy trộn: Khuấy hóa chất đặc, trộn bột, trộn nguyên liệu, bồn khuấy công suất lớn.
• Hệ thống cuộn kéo cán vật liệu: Cuộn màng, cuộn giấy, cuộn vải, kéo dây cáp, cán thép cán nhựa.
• Hệ thống máy nghiền máy trộn: Dùng trong chế biến gỗ, tái chế vật liệu, nghiền phế liệu, ép nguyên liệu.
• Hệ thống nâng hạ: Bàn nâng, hệ thống nâng tải, thiết bị đẩy kéo tốc độ chậm.

Quý khách có thể xem thêm các video động cơ giảm tốc do Thành Thái Motor thực hiện để tham khảo chi tiết về kết cấu sản phẩm, khả năng giảm tốc và ứng dụng trong các hệ thống máy móc công nghiệp. Ngoài ra, thư viện video tổng hợp còn cung cấp nhiều hướng dẫn hữu ích về quy trình bảo dưỡng, kiểm tra kỹ thuật và những lưu ý quan trọng khi vận hành, giúp kéo dài tuổi thọ thiết bị và duy trì hiệu suất ổn định.

Hướng dẫn lắp motor điện với 2 NMRV

Chuẩn bị: 1 motor điện, 2 hộp giảm tốc NMRV, 1 trục nối trung gian và các ốc vít, cờ lê/lục giác để vặn ốc. Để dễ hình dung, ta gọi hộp giảm tốc lắp trực tiếp với motor là hộp số 1, và hộp giảm tốc còn lại là hộp số 2.

Các bước lắp ráp chi tiết

Bước 1: Lắp motor điện vào hộp giảm tốc NMRV (hộp số 1)

• Đưa phần trục lõi của motor điện cắm thẳng vào lỗ đầu vào của hộp số 1.
• Căn chỉnh sao cho các lỗ bắt ốc trên mặt bích của motor và mặt bích của hộp số khớp nhau.
• Gắn các ốc vít vào lỗ và dùng cờ lê xiết thật chặt để cố định motor điện dính liền với hộp số 1.

Bước 2: Gắn trục nối trung gian

• Lấy thanh trục nối trung gian cắm vào lỗ đầu ra của hộp số 1 (lỗ nằm ở mặt hông của hộp số mà bạn vừa lắp ở Bước 1).
• Đẩy trục vào sâu cho đến khi khớp hoàn toàn.

Bước 3: Gắn hai hộp giảm tốc NMRV lại với nhau

• Nhấc cụm motor và hộp số 1 lên, đưa phần trục nối trung gian (vừa gắn ở bước 2) cắm thẳng vào lỗ đầu vào của hộp số 2.
• Tiếp tục xoay và căn chỉnh sao cho các mặt bích của hai hộp số áp sát vào nhau và các lỗ bắt ốc khớp đều.
• Gắn ốc vít vào các điểm nối giữa hai hộp số, sau đó dùng dụng cụ xiết thật chặt các con ốc này lại.
• Hoàn thành việc lắp ráp. Lúc này bạn đã có một tổ hợp motor giảm tốc 2 cấp hoàn chỉnh và chắc chắn.
