Trong lĩnh vực cơ khí, việc lựa chọn đúng thông số cho hộp giảm tốc (hộp số giảm tốc) là yếu tố quyết định đến hiệu suất của toàn hệ thống. Đối với dòng hộp giảm tốc ZQ, việc nắm vững cách xác định tỉ số truyền thực tế ZQ không chỉ giúp chọn đúng sản phẩm mà còn tối ưu hóa hoạt động, đảm bảo độ chính xác và an toàn.
Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách tính toán và ứng dụng của thông số kỹ thuật quan trọng này.
Giới thiệu chung về hộp giảm tốc ZQ
Trước khi đi sâu vào các thông số kỹ thuật, chúng ta cần hiểu rõ về bản chất của hộp giảm tốc ZQ. Đây là một loại hộp giảm tốc cơ khí có cấu tạo bánh răng hình trụ, 2 cấp, được sử dụng rộng rãi trong nhiều ngành công nghiệp nặng.
Thiết bị này đóng vai trò trung gian, làm giảm tốc độ quay từ động cơ để tăng momen xoắn ở đầu ra, phục vụ cho các ứng dụng đòi hỏi lực tải lớn. Nhờ cấu trúc vỏ gang chắc chắn và bánh răng thép tôi luyện, bộ giảm tốc này là lựa chọn hàng đầu cho các hệ thống băng tải, máy khuấy, và máy nghiền.

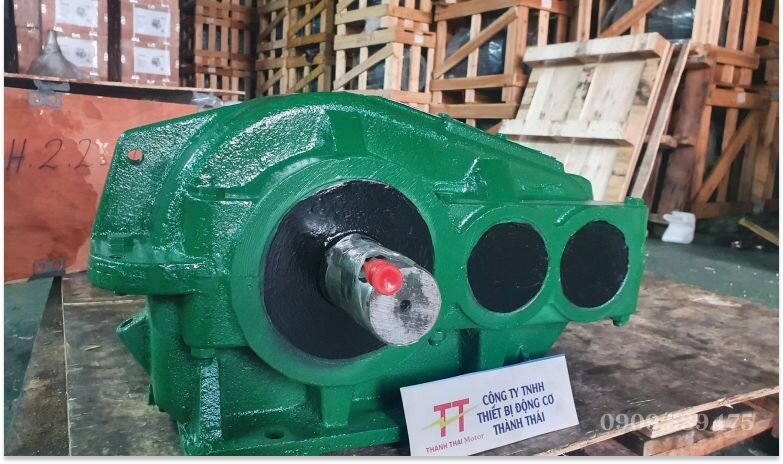

Hộp giảm tốc ZQ 2 cấp giúp giảm tốc độ động cơ, tăng momen xoắn và đảm bảo vận hành ổn định.
Tầm quan trọng của tỉ số truyền thực tế ZQ
Việc xác định chính xác tỉ số truyền có ý nghĩa quyết định đến sự thành công của một hệ thống truyền động. Tỉ số truyền thực tế ZQ đảm bảo rằng tốc độ và momen xoắn đầu ra của bộ giảm tốc motor khớp chính xác với yêu cầu thiết kế của máy móc.
Nếu chỉ dựa vào tỉ số truyền danh nghĩa (số làm tròn), tốc độ đầu ra có thể bị sai lệch. Sự sai lệch này, dù nhỏ, cũng có thể dẫn đến nhiều hệ lụy nghiêm trọng trong quá trình sản xuất, đặc biệt khi bỏ qua tầm quan trọng của tỉ số truyền thực tế ZQ.
Trong các ngành công nghiệp như dệt may hoặc chế biến thực phẩm, tốc độ dây chuyền phải được đồng bộ hóa tuyệt đối. Việc tính toán sai lệch tỉ số truyền thực tế ZQ có thể phá vỡ sự đồng bộ này, dẫn đến sản phẩm lỗi hàng loạt và chi phí khắc phục tốn kém.
Các vấn đề có thể phát sinh khi tính toán sai hoặc bỏ qua tỉ số truyền thực tế ZQ bao gồm:
Sản phẩm đầu ra không đồng đều về chất lượng.
Máy móc vận hành sai chu kỳ thiết kế.
Động cơ bị quá tải, gây nóng và giảm tuổi thọ.
Hỏng hóc cho cả hộp số giảm tốc động cơ và các bộ phận liên quan.
Do đó, việc tính toán và áp dụng chính xác tỉ số truyền thực tế ZQ là một bước không thể thiếu để đảm bảo an toàn, hiệu quả và độ bền cho hệ thống.
Phân biệt tỉ số truyền danh nghĩa và tỉ số truyền thực tế ZQ
Trong kỹ thuật, hai khái niệm này thường gây nhầm lẫn nhưng lại có vai trò hoàn toàn khác nhau. Sự khác biệt này là do nhà sản xuất làm tròn số để dễ dàng phân loại sản phẩm hộp giảm tốc.
Tỉ số truyền danh nghĩa (i): Đây là giá trị được làm tròn và ghi trên tem mác của hộp số giảm tốc ZQ. Nó giúp người dùng phân loại và nhận biết nhanh các dòng hộp số giảm tốc có tỷ lệ giảm tốc tương đương, ví dụ như 1/10, 1/20, 1/30.
Tỉ số truyền thực tế ZQ: Đây là giá trị chính xác tuyệt đối của hộp giảm tốc ZQ, được tính toán dựa trên số răng của các cặp bánh răng ăn khớp bên trong bộ hộp số giảm tốc. Con số này mới là thông số kỹ thuật đúng cần được sử dụng trong mọi bản vẽ thiết kế và tính toán kỹ thuật để đảm bảo độ chính xác cho hộp số motor.
Bảng so sánh dưới đây sẽ minh họa sự khác biệt giữa tỉ số truyền danh nghĩa và tỉ số truyền thực tế ZQ ở một số model thông dụng:
Mã Model Hộp Giảm Tốc
Tỉ số truyền danh nghĩa
Tỉ số truyền thực tế ZQ
ZQ250
10
10.35
ZQ350
20
20.49
ZQ400
30
31.50
ZQ500
40
40.17
Hướng dẫn cách tính tỉ số truyền thực tế ZQ chi tiết
Để đảm bảo độ chính xác tuyệt đối, việc tính toán tỉ số truyền thực tế ZQ phải dựa trên cấu trúc bánh răng bên trong hộp giảm tốc.
Z1: Số răng của bánh răng chủ động cấp 1 (trục vào).
Z2: Số răng của bánh răng bị động cấp 1.
Z3: Số răng của bánh răng chủ động cấp 2.
Z4: Số răng của bánh răng bị động cấp 2 (trục ra).
Để có được các thông số này, bạn cần tham khảo tài liệu kỹ thuật (datasheet) từ nhà cung cấp hộp số giảm tốc. Trong trường hợp cần kiểm tra, kỹ thuật viên sẽ phải tháo dỡ và đếm số răng trực tiếp.
Việc tính toán này đảm bảo độ chính xác tuyệt đối cho tốc độ đầu ra của hộp số motor giảm tốc, và đây chính là giá trị của tỉ số truyền thực tế ZQ.
Hướng dẫn tính tỉ số truyền thực tế ZQ 2 cấp kèm ví dụ thực tế, đảm bảo chọn đúng hộp giảm tốc cho ứng dụng công nghiệp.
Ví dụ thực tế
Giả sử một hộp giảm tốc ZQ có thông số bánh răng từ nhà sản xuất như sau:
Z1 (bánh răng chủ động cấp 1): 20 răng
Z2 (bánh răng bị động cấp 1): 65 răng
Z3 (bánh răng chủ động cấp 2): 25 răng
Z4 (bánh răng bị động cấp 2): 80 răng
Áp dụng công thức, ta có thể tính được tỉ số truyền thực tế ZQ một cách chính xác:
i_thực_tế = (65 / 20) x (80 / 25) = 3.25 x 3.2 = 10.4
Như vậy, tỉ số truyền thực tế ZQ của hộp giảm tốc này là 10.4, trong khi trên tem mác có thể chỉ ghi là 10. Sự khác biệt này là rất quan trọng, cho thấy tầm quan trọng của việc phải luôn sử dụng tỉ số truyền thực tế ZQ trong thiết kế.
Bảng tra cứu tỉ số truyền thực tế zq cho các model phổ biến
Để thuận tiện cho các kỹ sư, dưới đây là bảng tra cứu nhanh tỉ số truyền thực tế ZQ cho các model hộp số giảm tốc thông dụng, giúp tiết kiệm thời gian và giảm thiểu sai sót.
Lưu ý: Bảng trên chỉ mang tính tham khảo. Luôn ưu tiên kiểm tra thông số từ nhà sản xuất để có datasheet chuẩn xác nhất về tỉ số truyền thực tế của hộp giảm tốc ZQ.
Ứng dụng thực tiễn và vai trò của tỉ số truyền thực tế ZQ
Trong các nhà máy, hệ thống băng tải yêu cầu tốc độ di chuyển ổn định. Tỉ số truyền thực tế ZQ quyết định tốc độ chính xác của hộp giảm tốc, giúp đồng bộ hóa dây chuyền, tránh đổ vỡ sản phẩm và gián đoạn sản xuất.
Hệ thống băng tải, băng chuyền: Trong các nhà máy, hệ thống băng tải yêu cầu tốc độ di chuyển ổn định. Tỉ số truyền thực tế ZQ quyết định tốc độ chính xác của hộp giảm tốc, giúp đồng bộ hóa dây chuyền, tránh đổ vỡ sản phẩm và gián đoạn sản xuất.
Máy khuấy trong công nghiệp hóa chất, thực phẩm: Các máy khuấy cần momen xoắn lớn và tốc độ quay đều. Tỉ số truyền thực tế ZQ quyết định trực tiếp đến momen đầu ra của hộp số giảm tốc, đảm bảo vật liệu được trộn đều mà không làm hỏng cấu trúc sản phẩm.
Thiết bị nâng hạ và cầu trục: An toàn là yếu tố hàng đầu. Tốc độ nâng hạ phải được kiểm soát chặt chẽ, và việc sử dụng tỉ số truyền thực tế ZQ chính xác trên hộp giảm tốc ZQ đảm bảo thiết bị hoạt động đúng với tốc độ thiết kế, mang lại sự an toàn tuyệt đối.

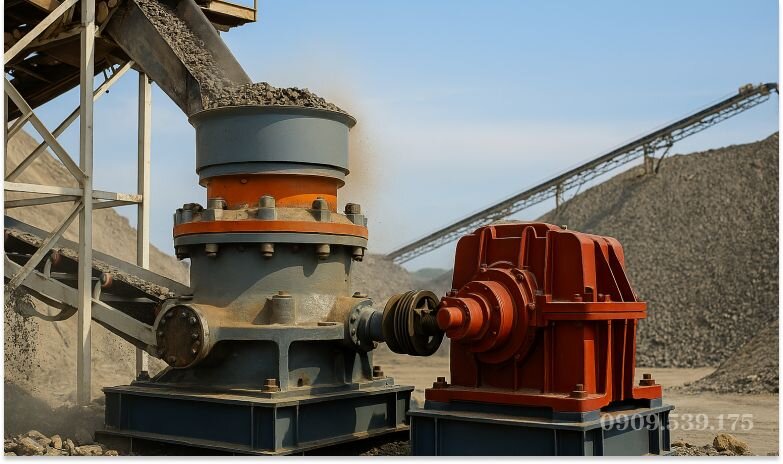

Máy nghiền trong ngành khai khoáng: Các loại máy nghiền đá, quặng đòi hỏi momen cực lớn. Tỉ số truyền thực tế ZQ giúp tối ưu hóa lực nghiền của bộ giảm tốc, tránh tình trạng quá tải hộp giảm tốc motor và bảo vệ toàn bộ hệ thống khỏi hư hỏng cơ khí.
Tỉ số truyền thực tế ZQ giúp máy nghiền khai khoáng vận hành ổn định, tối ưu lực nghiền và bảo vệ bộ giảm tốc.
Bảng giá hộp giảm tốc ZQ tại Thành Thái Motor
Sau khi đã xác định được tỉ số truyền và model phù hợp, việc tham khảo bảng giá hộp giảm tốc là bước tiếp theo. Thành Thái Motor xin gửi đến quý khách bảng giá hộp giảm tốc ZQ cập nhật mới nhất và đầy đủ các loại hộp giảm tốc, từ các dòng hộp giảm tốc giá rẻ đến các loại hộp giảm tốc Trung Quốc chất lượng cao.
Dưới đây là một số câu hỏi phổ biến mà khách hàng thường quan tâm khi tìm hiểu về tỉ số truyền thực tế ZQ và hộp số giảm tốc ZQ.
Tại sao tỉ số truyền thực tế zq lại khác với số ghi trên tem?
Tỉ số truyền ghi trên tem là tỉ số truyền danh nghĩa, một con số làm tròn để dễ phân loại. Tỉ số truyền thực tế ZQ được tính toán chính xác dựa trên số răng, đây mới là thông số kỹ thuật đúng của hộp số motor giảm tốc.
Làm thế nào để chọn đúng hộp giảm tốc zq cho ứng dụng của tôi?
Bạn cần xác định công suất motor, tốc độ đầu ra mong muốn, và điều kiện làm việc. Hãy liên hệ chúng tôi để được tư vấn lựa chọn hộp số giảm tốc motor chính xác nhất.
Hộp giảm tốc zq có cần bảo trì thường xuyên không?
Có. Giống như mọi hộp số giảm tốc, hộp giảm tốc ZQ cần được kiểm tra và thay dầu định kỳ để đảm bảo bộ giảm tốc vận hành êm ái và tăng tuổi thọ.
Kết luận
Tỉ số truyền thực tế ZQ là một yêu cầu bắt buộc đối với các kỹ sư. Việc tính toán đúng thông số này đảm bảo hộp giảm tốc và toàn bộ hệ thống vận hành đúng thiết kế, nâng cao hiệu suất và kéo dài tuổi thọ. Bỏ qua sự khác biệt nhỏ giữa tỉ số truyền danh nghĩa và thực tế có thể dẫn đến những sai sót lớn.
Luôn ưu tiên sử dụng giá trị tỉ số truyền thực tế ZQ trong mọi tính toán kỹ thuật. Nếu bạn cần tư vấn thêm về hộp số giảm tốc động cơ hay bất kỳ sản phẩm bộ hộp số giảm tốc nào khác, đừng ngần ngại liên hệ với Thành Thái Motor hotline 0909.539.175.
