Khi lựa chọn một hộp giảm tốc (hộp số giảm tốc), việc tra cứu thông số kỹ thuật là bước không thể thiếu để đảm bảo hiệu suất và độ bền. Đặc biệt với dòng hộp giảm tốc ZQ, việc sử dụng bảng tra tải trọng ZQ một cách chính xác sẽ giúp bạn chọn đúng model, tối ưu hóa chi phí và ngăn ngừa các sự cố quá tải. Bài viết này sẽ cung cấp hướng dẫn chi tiết cách đọc và ứng dụng bảng tra này, giúp bạn khai thác tối đa công cụ kỹ thuật quan trọng này.
Giới thiệu về hộp giảm tốc ZQ
Trước khi đi sâu vào cách đọc bảng tra tải trọng ZQ, chúng ta cần hiểu rõ về bản chất của loại hộp số giảm tốc này. Hộp giảm tốc ZQ hay còn gọi là ZQ là một loại bộ giảm tốc bánh răng trụ 2 cấp, được thiết kế chuyên dụng để giảm tốc độ quay và tăng momen xoắn cho động cơ trong các ứng dụng công nghiệp nặng.
Với cấu tạo đơn giản nhưng chắc chắn, vỏ bằng gang và hệ thống bánh răng trụ bền bỉ, bộ giảm tốc motor này là lựa chọn ưu tiên cho các hệ thống đòi hỏi sự tin cậy cao như băng tải, máy nghiền, máy khuấy.

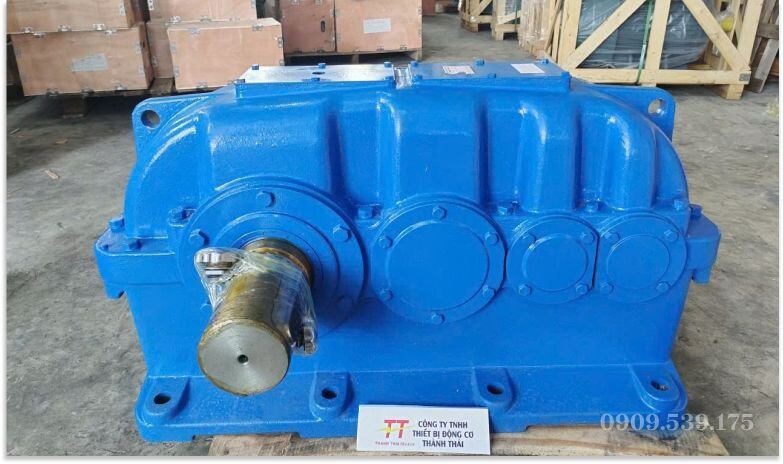

Hộp giảm tốc ZQ với vỏ gang và hệ thống bánh răng trụ, thiết kế cho ứng dụng công nghiệp nặng.
Tại sao bảng tra tải trọng ZQ lại quan trọng?
Bảng tra tải trọng ZQ là tài liệu kỹ thuật cốt lõi do nhà sản xuất cung cấp, chứa đựng tất cả các thông số vận hành của một hộp giảm tốc. Việc tham khảo tài liệu này không chỉ là một bước trong quy trình lựa chọn, mà còn là yếu tố quyết định đến sự an toàn, hiệu quả và tuổi thọ của toàn bộ hệ thống truyền động.
Lựa chọn đúng model: Bảng tra cung cấp đầy đủ thông số về công suất, momen, và tỷ số truyền, giúp người dùng chọn được model phù hợp theo bảng tra tải trọng ZQ, tránh tình trạng quá tải hoặc lãng phí công suất.
Đảm bảo an toàn vận hành: Việc chọn hộp số chịu được tải trọng thực tế giúp ngăn ngừa các sự cố như gãy trục, vỡ bánh răng, giảm thiểu rủi ro tai nạn lao động và hư hỏng thiết bị.
Tối ưu hóa chi phí: Một hộp số được chọn đúng theo bảng tra tải trọng ZQ sẽ hoạt động bền bỉ, giảm chi phí bảo trì, sửa chữa và thay thế. Đồng thời, nó cũng giúp tiết kiệm năng lượng.
Cơ sở để thiết kế: Đối với các kỹ sư thiết kế máy, bảng tra tải trọng ZQ là cơ sở dữ liệu quan trọng để tính toán và xây dựng các hệ thống truyền động phức tạp.
Hướng dẫn cách đọc bảng tra tải trọng ZQ chi tiết
Việc hiểu rõ các ký hiệu và thuật ngữ trong bảng tra tải trọng ZQ là bước đầu tiên và quan trọng nhất để lựa chọn đúng bộ giảm tốc. Dưới đây là hướng dẫn chi tiết giúp bạn dễ dàng nắm bắt các thông số này.
Các thuật ngữ và ký hiệu quan trọng cần biết
Một bảng tra tải trọng ZQ tiêu chuẩn thường bao gồm các cột thông tin quan trọng sau đây. Nắm vững ý nghĩa của chúng sẽ giúp bạn khai thác tối đa tài liệu này.
Kiểu/Model: Là tên định danh của hộp số, ví dụ: ZQ250, ZQ350, ZQ500. Con số này thường chỉ khoảng cách giữa hai trục (mm).
Tỷ số truyền (i): Cho biết tỷ lệ giữa tốc độ đầu vào và tốc độ đầu ra. Ví dụ, tỷ số truyền 48.57 nghĩa là tốc độ đầu vào sẽ được giảm đi 48.57 lần ở đầu ra.
Tốc độ vào (n1, vòng/phút): Là tốc độ quay của trục động cơ lắp vào hộp số, thường là 1500, 1000 hoặc 750 vòng/phút.
Công suất vào (kW): Công suất động cơ được khuyến nghị để lắp với bộ hộp số giảm tốc.. Đây là một trong những thông số kỹ thuật quan trọng nhất trong bảng tra tải trọng ZQ.
Momen xoắn ra (N.m): Là lực xoắn tại trục ra của hộp số motor, yếu tố quyết định khả năng kéo hoặc tải của thiết bị.
Lực hướng tâm (Fr, N): Là tải trọng tối đa cho phép tác động vuông góc lên tâm trục ra của hộp số mà không gây hư hỏng.
Cách đọc và lựa chọn hộp giảm tốc ZQ từ bảng tra
Để chọn được hộp số giảm tốc phù hợp, bạn cần tuân theo một quy trình logic. Đây là cách đọc bảng tra tải trọng hiệu quả qua các bước cơ bản sau.
Bước 1: Xác định yêu cầu vận hành: Trước tiên, bạn cần biết rõ các thông số của máy móc cần lắp đặt, bao gồm: công suất động cơ (kW), tốc độ quay của trục máy công tác (vòng/phút), và momen xoắn yêu cầu (N.m).
Bước 2: Tính toán tỷ số truyền cần thiết: Dùng công thức sau và chọn tỷ số truyền trong bảng tra gần nhất với kết quả:
Tỷ số truyền (i) = Tốc độ động cơ (vòng/phút) / Tốc độ trục ra mong muốn (vòng/phút).
Bước 3: Tra cứu trên bảng tra tải trọng ZQ: Tìm đến model hộp số có tỷ số truyền bạn đã chọn. Dóng sang các cột tương ứng với tốc độ động cơ của bạn để tìm công suất và momen xoắn.
Bước 4: Kiểm tra và so sánh: Đảm bảo rằng công suất và momen xoắn trong bảng tra lớn hơn hoặc bằng yêu cầu của bạn. Đồng thời, kiểm tra lực hướng tâm để đảm bảo an toàn cho hộp giảm tốc motor.
Kỹ sư hướng dẫn các bước đọc bảng tra tải trọng ZQ: xác định công suất, tính tỷ số truyền và chọn model phù hợp.
Bảng tra tải trọng ZQ phổ biến cho từng model
Dưới đây là một ví dụ về bảng tra tải trọng ZQ cho một số model thông dụng. Các thông số này giúp người dùng có cái nhìn tổng quan và dễ dàng so sánh để đưa ra lựa chọn hộp số giảm tốc motor ban đầu.
Lưu ý: Bảng tra trên chỉ mang tính chất tham khảo. Để có thông số chính xác nhất từ bảng tra tải trọng ZQ của nhà sản xuất, vui lòng liên hệ trực tiếp với nhà cung cấp Thành Thái Motor. Việc tham khảo bảng tra tải trọng ZQ chính xác là rất cần thiết.
Các lỗi thường gặp khi chọn tải trọng hộp giảm tốc ZQ
Ngay cả khi đã có bảng tra tải trọng ZQ, người dùng vẫn có thể mắc phải một số sai lầm phổ biến. Nhận biết và tránh các lỗi này sẽ giúp bạn lựa chọn hộp giảm tốc chính xác hơn.
Bỏ qua hệ số phục vụ (Service Factor): Chỉ chọn hộp số giảm tốc dựa trên tải trọng danh nghĩa mà không nhân với hệ số phục vụ phù hợp với điều kiện làm việc (va đập, hoạt động liên tục) sẽ dẫn đến quá tải.
Không kiểm tra lực hướng tâm: Đối với các ứng dụng truyền động bằng dây đai hoặc xích, nếu lực căng vượt quá giới hạn lực hướng tâm trong bảng tra, trục hộp giảm tốc ZQ có thể bị gãy hoặc hỏng vòng bi.
Chọn sai tốc độ đầu vào: Áp dụng sai cột tốc độ đầu vào khi tra bảng sẽ dẫn đến việc chọn sai hoàn toàn công suất và momen của hộp số giảm tốc.
Ưu tiên hộp giảm tốc giá rẻ không rõ nguồn gốc: Các sản phẩm hộp giảm tốc giá rẻ không có bảng tra tải trọng ZQ rõ ràng thường có thông số không chính xác, gây rủi ro lớn cho hệ thống.
Các ứng dụng phổ biến của hộp giảm tốc ZQ
Nhờ khả năng chịu tải vượt trội được ghi nhận trong bảng tra tải trọng ZQ, các ứng dụng của thiết bị này rất đa dạng. Đây là một thành phần không thể thiếu trong nhiều hệ thống máy móc.
Hệ thống băng tải, băng chuyền: Được sử dụng để kéo các băng tải vận chuyển vật liệu nặng như than đá, xi măng, cát, sỏi trong các nhà máy và công trường.
Máy nghiền và máy trộn: Cung cấp momen xoắn lớn cần thiết để vận hành các máy nghiền đá, máy trộn bê tông, máy trộn thức ăn gia súc.
Thiết bị nâng hạ: Là bộ phận cốt lõi trong các tời kéo, cầu trục, cần cẩu, đảm bảo việc nâng hạ hàng hóa nặng một cách an toàn và ổn định.
Ngành khai khoáng: Dùng trong các máy tuyển quặng, máy khoan, máy đào hầm lò, nơi đòi hỏi thiết bị phải hoạt động liên tục trong điều kiện khắc nghiệt.
Nhà máy sản xuất: Ứng dụng trong các dây chuyền cán thép, nhà máy sản xuất giấy, nhà máy đường, nơi yêu cầu lực kéo lớn và ổn định.
Để chọn đúng công suất hộp giảm tốc ZQ cho các ứng dụng này, việc tham chiếu bảng tra tải trọng ZQ là bắt buộc.

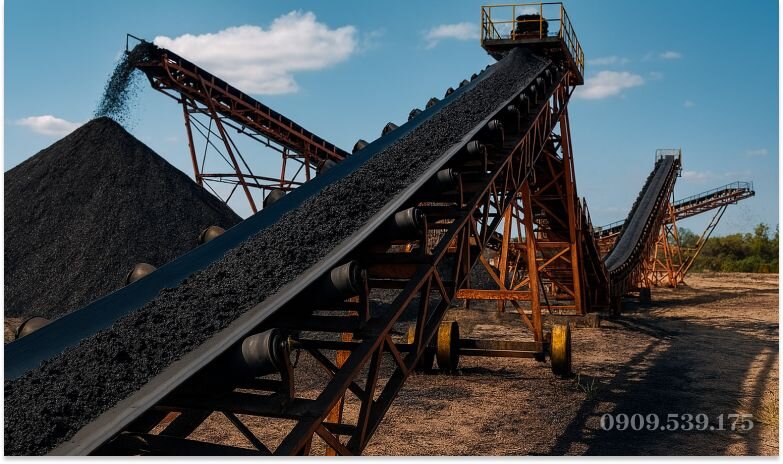

Ứng dụng hộp giảm tốc ZQ trên băng tải công nghiệp kéo vật liệu nặng.
Kinh nghiệm chọn tải trọng ZQ từ chuyên gia
Để lựa chọn hộp giảm tốc ZQ một cách tối ưu nhất, ngoài việc đọc bảng tra tải trọng ZQ, bạn nên tham khảo thêm kinh nghiệm từ các chuyên gia.
Khi nào nên chọn tải trọng lớn hơn?
Luôn chọn hộp số giảm tốc có tải trọng cao hơn mức yêu cầu trong các trường hợp sau:
Hệ thống hoạt động 24/7.
Tải có tính chất va đập mạnh (máy nghiền, máy dập).
Môi trường làm việc có nhiệt độ cao.
Yêu cầu độ tin cậy và an toàn tuyệt đối.
Mẹo tối ưu tuổi thọ hộp giảm tốc ZQ
Lắp đặt đồng tâm: Đảm bảo trục động cơ, hộp giảm tốc và máy công tác thẳng hàng tuyệt đối.
Sử dụng đúng dầu bôi trơn: Chọn dầu có độ nhớt phù hợp theo khuyến nghị của nhà sản xuất.
Bảo dưỡng định kỳ: Kiểm tra mức dầu và thay dầu đúng lịch để bộ giảm tốc hoạt động bền bỉ.
Không vận hành quá tải: Luôn tuân thủ các thông số cho phép trong bảng tra tải trọng ZQ.
Bảng giá hộp giảm tốc ZQ tại Thành Thái Motor
Sau khi đã tra cứu và lựa chọn được model phù hợp, việc tham khảo bảng giá hộp giảm tốc là bước tiếp theo. Thành Thái Motor cung cấp hộp số giảm tốc ZQ chất lượng, xin gửi đến quý khách bảng giá hộp giảm tốc ZQ cập nhật nhất để dễ dàng tham khảo.
Dưới đây là một số câu hỏi phổ biến mà người dùng thường gặp khi tìm hiểu và sử dụng hộp giảm tốc ZQ. Thành Thái Motor đã tổng hợp và giải đáp một cách ngắn gọn, súc tích.
Hộp giảm tốc ZQ có thể làm việc liên tục 24/7 không?
Có. Hộp giảm tốc ZQ được thiết kế cho các ứng dụng tải nặng và có thể hoạt động liên tục. Tuy nhiên, cần lựa chọn model có hệ số phục vụ (service factor) phù hợp, thông tin này thường đi kèm với bảng tra tải trọng ZQ từ nhà sản xuất.
Làm thế nào để biết khi nào cần thay dầu cho hộp số ZQ?
Nên thay dầu lần đầu sau khoảng 500 giờ hoạt động và các lần sau mỗi 2500-3000 giờ. Nếu dầu chuyển sang màu đen sẫm, có nhiều cặn bẩn hoặc mạt kim loại, đó là dấu hiệu cần phải thay dầu ngay lập tức.
Tải trọng hướng tâm là gì và tại sao nó quan trọng?
Tải trọng hướng tâm là lực tác động vuông góc lên trục (ví dụ lực căng của dây đai). Thông số này trong bảng tra tải trọng ZQ rất quan trọng vì nếu lực thực tế vượt quá giới hạn cho phép, nó có thể làm gãy trục hoặc phá hỏng vòng bi.
Có thể lắp motor công suất lớn hơn khuyến nghị vào hộp số zq không?
Không nên. Việc này có thể gây quá tải momen xoắn lên hệ thống bánh răng của hộp giảm tốc, dẫn đến mòn nhanh và phá hủy hộp số motor giảm tốc.
Mua hộp giảm tốc ZQ chính hãng ở đâu?
Bạn nên mua tại các đơn vị uy tín như Thành Thái Motor. Chúng tôi cung cấp đầy đủ bảng tra tải trọng ZQ cho mỗi sản phẩm hộp giảm tốc cơ khí và hộp giảm tốc Trung Quốc chất lượng cao.
Kết luận
Bảng tra tải trọng ZQ là công cụ không thể thiếu để lựa chọn hộp giảm tốc chính xác và an toàn. Việc hiểu rõ cách đọc các thông số trên bảng tra tải trọng ZQ sẽ giúp hệ thống hộp số giảm tốc động cơ của bạn hoạt động bền bỉ, ổn định và tối ưu chi phí. Nếu bạn cần tư vấn chuyên sâu về hộp số motor, hãy liên hệ với Thành Thái Motor qua hotline 0909.539.175 để được hỗ trợ. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn.
