Phanh từ có tay gạt là thiết bị hãm cơ điện có nhiệm vụ giữ trục động cơ điện (motor điện) cố định khi ngắt nguồn điện và cho phép nhả phanh thủ công khi cần thiết. Quá trình vận hành làm bố thắng bị mài mòn, gây sai lệch thông số cơ khí. Bài viết cung cấp hướng dẫn căn chỉnh phanh từ có tay gạt qua các bước đo đạc, giúp kỹ thuật viên nắm quy trình xử lý trước khi tiến hành bảo trì hoặc quyết định mua motor thay thế cho hệ thống.

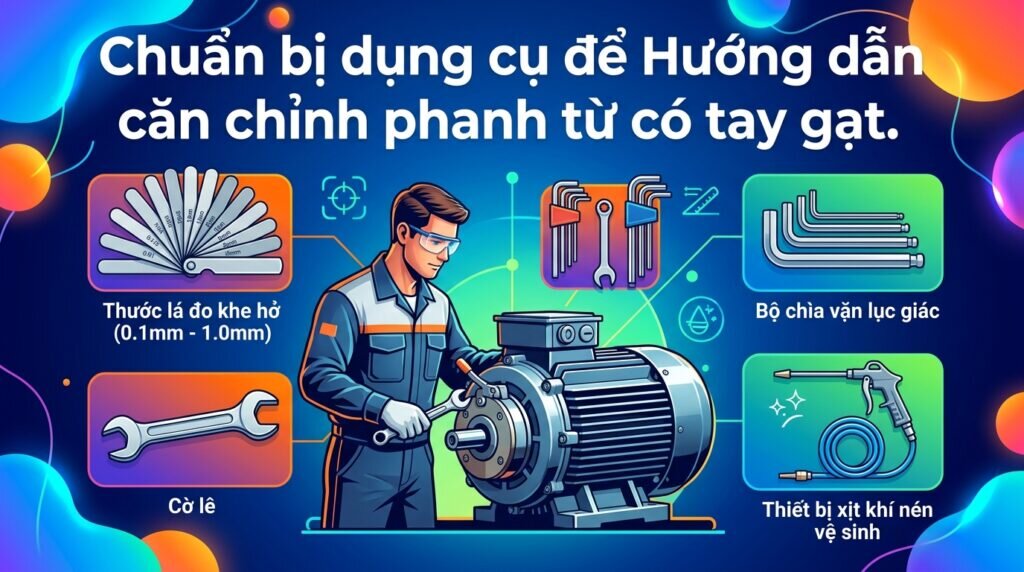

Dụng cụ cần chuẩn bị căn chỉnh phanh từ có tay gạt
Kỹ thuật viên cần chuẩn bị các thiết bị đo lường và dụng cụ tháo lắp để lấy số liệu chính xác trước khi thao tác:
Thước lá: Các dải lá thép mỏng từ 0.1mm đến 1.0mm dùng để đo khe hở cụm phanh cho motor điện hoặc mô tơ điện.
Dụng cụ vặn: Cờ lê và chìa vặn lục giác có kích thước tương ứng với các đai ốc trên thân phanh.
Thiết bị vệ sinh: Thiết bị xịt khí nén để làm sạch mạt bụi ma sát bên trong cụm phanh.
Yêu cầu kỹ thuật: Dù thực hiện bảo dưỡng trên một chiếc động cơ điện giá rẻ hay một hệ thống động cơ điện nhập khẩu, việc sử dụng đúng dụng cụ là yêu cầu cơ bản để không làm hỏng ren ốc.
Bộ dụng cụ gồm các dải thước lá thép đo khe hở, chìa vặn lục giác và bình xịt khí nén chuyên dụng

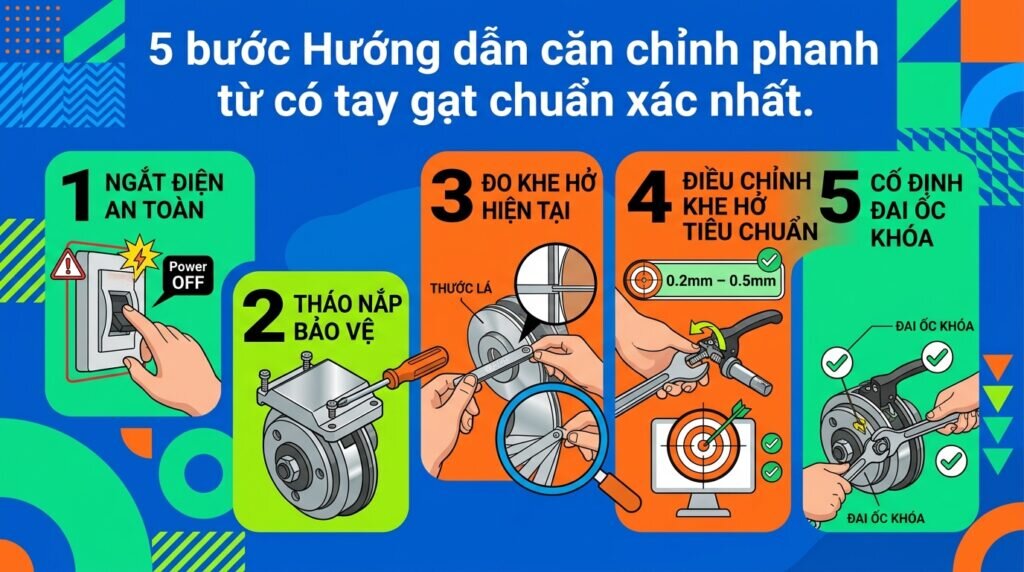

Hướng dẫn căn chỉnh phanh từ có tay gạt
Dưới đây là Hướng dẫn căn chỉnh phanh từ có tay gạt chi tiết, giúp người dùng thực hiện đúng quy trình điều chỉnh khe hở phanh, đảm bảo cụm phanh hoạt động ổn định, tránh kẹt trục và duy trì hiệu suất tối ưu cho trong quá trình vận hành.
Bước 1: Ngắt nguồn điện.
Đây là nguyên tắc an toàn bắt buộc trước khi thao tác. Dù là các dòng motor điện 220V, motor 1 pha hay motor 3 pha công suất lớn, việc cô lập nguồn điện sẽ giúp tránh rủi ro điện giật và đảm bảo an toàn tuyệt đối cho người thực hiện. Ngoài ra, nên treo biển cảnh báo để tránh người khác vô tình cấp điện lại trong quá trình sửa chữa.
Bước 2: Tháo ốp bảo vệ.
Sử dụng tua vít tháo nắp chụp quạt phía đuôi motor để lộ ra cụm phanh. Khi tháo cần thực hiện nhẹ nhàng, tránh làm cong vênh nắp hoặc va chạm vào cánh quạt và dây dẫn bên trong. Sau khi tháo, nên vệ sinh sơ bộ khu vực này để việc quan sát và đo đạc chính xác hơn.
Bước 3: Đo thông số hiện tại.
Dùng thước lá chèn vào khe giữa mâm từ (nam châm điện) và đĩa ép tại 3 vị trí ốc điều chỉnh. Việc đo ở nhiều điểm giúp xác định độ đồng đều của khe hở và mức độ mài mòn của đĩa bố phanh. Ghi lại các thông số để làm cơ sở điều chỉnh chính xác ở bước tiếp theo.
Bước 4: Điều chỉnh khe hở.
Nới lỏng đai ốc khóa, sau đó vặn đai ốc điều chỉnh để thu hẹp hoặc nới rộng khe hở về mức tiêu chuẩn (thường khoảng 0.2mm – 0.5mm tùy theo công suất và thiết kế của motor). Khi điều chỉnh cần thao tác đều tay ở cả 3 vị trí để tránh lệch tâm, vì chỉ cần lệch nhỏ cũng có thể làm phanh hoạt động không đồng đều.
Bước 5: Kiểm tra và cố định.
Sau khi điều chỉnh, dùng thước lá rà lại toàn bộ các điểm để đảm bảo khe hở bằng nhau. Tiến hành siết chặt đai ốc khóa để cố định vị trí. Khe hở chuẩn và đồng đều sẽ giúp mâm từ hút – nhả chính xác, đảm bảo cụm phanh hoạt động ổn định, giảm rung và tăng tuổi thọ thiết bị.
Thao tác đưa thước lá vào khoảng trống giữa mâm từ và đĩa ép để đo lường và vặn đai ốc điều chỉnh trị số khe hở

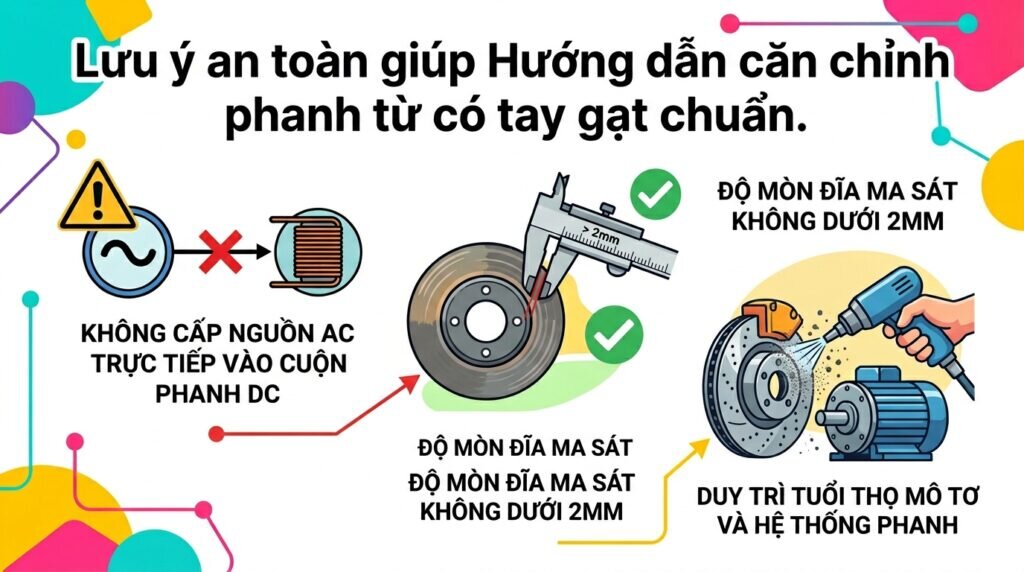

Các lưu ý kỹ thuật khi thao tác căn chỉnh phanh từ có tay gạt
Trong quá trình bảo dưỡng hệ thống phanh từ, người vận hành cần tuân thủ các giới hạn về điện áp và thông số hao mòn vật liệu.
An toàn điện áp: Không cấp nguồn điện xoay chiều (AC) trực tiếp vào cuộn phanh một chiều (DC). Cuộn dây phanh sẽ bị chập cháy nếu không đi qua bộ chỉnh lưu (diode).
Tiêu chuẩn hao mòn: Về phần cơ khí, nếu đĩa ma sát mòn xuống dưới mức 2mm hoặc chạm sát đến phần kim loại, việc ép khe hở không còn tác dụng, cần phải thay đĩa mới.
Vệ sinh định kỳ: Các cơ sở bán mô tơ điện thường khuyên người dùng dùng khí nén xịt sạch mạt bụi sinh ra do ma sát bên trong cụm phanh để ngăn ngừa kẹt đĩa ép.
Lên kế hoạch thiết bị: Việc hiểu rõ cơ chế cấu tạo của phanh từ và cách bảo dưỡng là cần thiết khi bạn lập kế hoạch mua động cơ điện, mua motor điện hoặc mua mô tơ điện mới cho dây chuyền.
Thao tác dùng thước kẹp đo độ dày thực tế của đĩa ma sát và kiểm tra bộ chỉnh lưu nối với nguồn điện

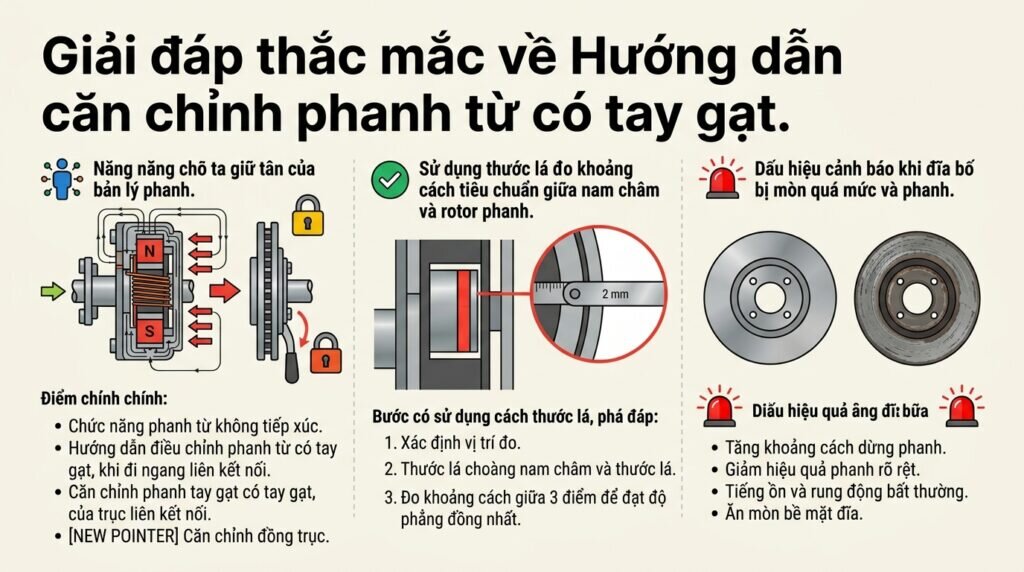

Câu hỏi thường gặp
Phanh từ có tay gạt có chức năng chính là gì?
Thiết bị này có nhiệm vụ hãm và giữ trục động cơ điện cố định khi bị ngắt nguồn điện, đồng thời cho phép người dùng nhả phanh thủ công bằng tay gạt khi cần thiết (ví dụ như khi mất điện).
Thước lá đóng vai trò gì trong quá trình bảo dưỡng phanh từ?
Thước lá (gồm các dải thép mỏng từ 0.1mm - 1.0mm) được dùng để chèn vào giữa mâm từ và đĩa ép nhằm đo đạc, kiểm tra và rà lại thông số khe hở của cụm phanh.
Khe hở tiêu chuẩn của phanh từ là bao nhiêu và có yêu cầu gì khi vặn ốc cố định?
Khe hở tiêu chuẩn thường dao động từ 0.2mm đến 0.5mm tùy công suất. Yêu cầu quan trọng nhất là khe hở ở cả 3 điểm điều chỉnh phải hoàn toàn bằng nhau để mâm từ hút nhả đồng bộ.
Về mặt an toàn điện áp, lưu ý lớn nhất khi thao tác với cuộn phanh là gì?
Tuyệt đối không được cấp nguồn điện xoay chiều (AC) trực tiếp vào cuộn phanh một chiều (DC). Dòng điện bắt buộc phải đi qua bộ chỉnh lưu (diode), nếu không cuộn dây phanh sẽ bị chập cháy.
Dấu hiệu nào cho thấy đĩa ma sát (đĩa bố) cần được thay mới?
Cần thay đĩa ma sát mới khi độ dày của nó mòn xuống dưới mức 2mm hoặc đã mòn chạm sát đến phần kim loại, lúc này việc điều chỉnh khe hở sẽ không còn tác dụng.
Kết luận
Tóm lại, việc hướng dẫn căn chỉnh phanh từ có tay gạt cần được thực hiện đúng quy trình kỹ thuật, từ khâu ngắt điện an toàn, đo khe hở bằng thước lá cho đến điều chỉnh đồng đều các đai ốc và kiểm tra hành trình tay gạt cơ khí. Khi thực hiện chính xác từng bước, cụm phanh sẽ hoạt động ổn định, tránh hiện tượng kẹt trục sinh nhiệt, đồng thời bảo vệ cuộn dây stator và các bộ phận liên quan. Đây là yếu tố quan trọng giúp hệ thống motor điện vận hành bền bỉ, an toàn và duy trì hiệu suất lâu dài trong môi trường làm việc thực tế.
