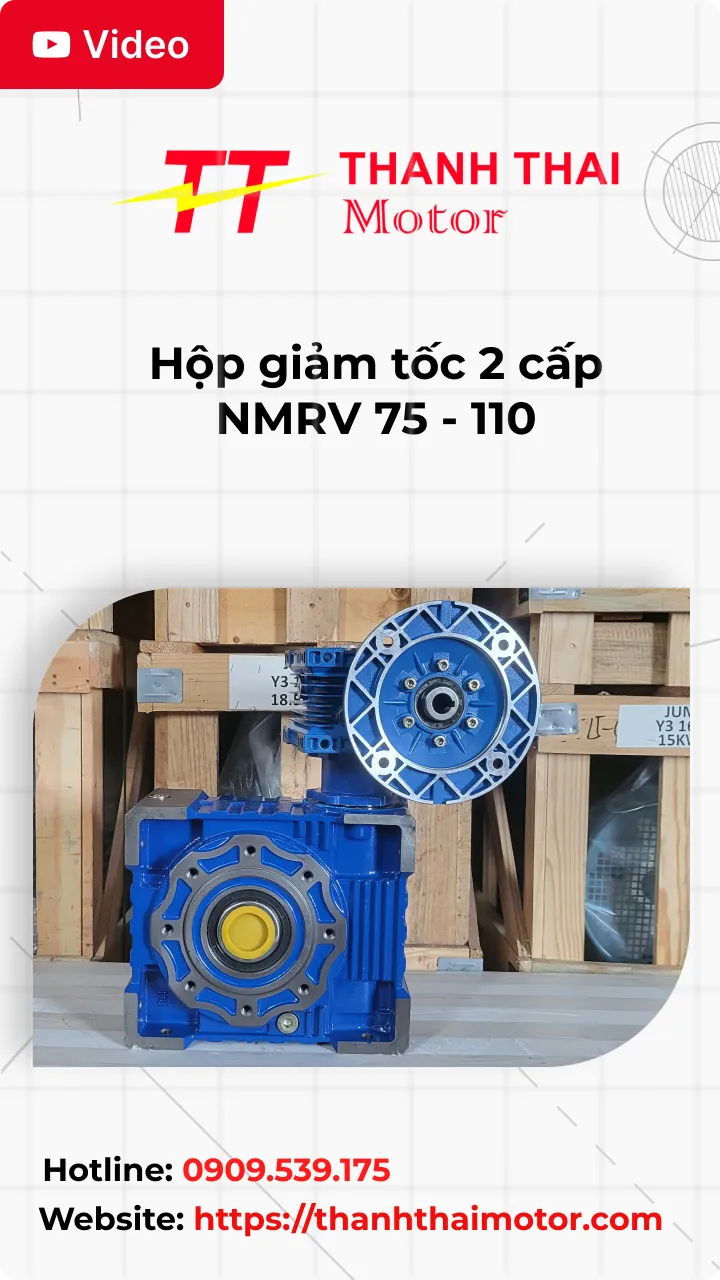

Hộp giảm tốc 2 cấp NMRV 75 – 110

Hộp giảm tốc 2 cấp NMRV 75 – 110 là sự kết hợp giữa hai hộp giảm tốc (hộp số giảm tốc) mang đến khả năng truyền động êm ái, hiệu suất cao và phù hợp cho nhiều ứng dụng công nghiệp như băng tải, máy khuấy, máy trộn hay thiết bị nâng hạ.

Thiết kế tổng quan hộp giảm tốc 2 cấp NMRV 75 – 110

Hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) được thiết kế nhỏ gọn, chắc chắn và hiện đại, phù hợp lắp đặt trong không gian hạn chế. Với vỏ hộp được đúc từ hợp kim nhôm nguyên khối, nhẹ nhưng bền, tản nhiệt nhanh, chống ăn mòn và thích hợp với môi trường công nghiệp khắc nghiệt.

Hệ thống trục vít và bánh vít được gia công chính xác, đảm bảo truyền động êm, giảm ma sát và nâng cao tuổi thọ. Cơ cấu 2 cấp được kết hợp giữa hai hộp giảm tốc NMRV (hộp số giảm tốc NMRV) là loại hộp giảm tốc NMRV 75 (hộp số giảm tốc NMRV 75) và hộp giảm tốc NMRV 110 (hộp số giảm tốc NMRV 110) tạo ra tỉ số truyền lớn, tăng mô-men xoắn và giảm tốc độ đầu ra hiệu quả.

Cấu tạo chi tiết hộp giảm tốc 2 cấp NMRV 75 – 110

Hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) có cấu tạo bao gồm các bộ phận chính:

• Trục vít: Làm từ thép hợp kim tôi cứng, mài bóng, giảm ma sát, chịu lực tốt.
• Bánh vít: Chế tạo từ hợp kim đồng hoặc đồng thau, truyền lực ổn định, chống mài mòn, giúp vận hành êm ái.
• Vỏ hộp: Nhôm đúc nguyên khối, giảm trọng lượng, chống ăn mòn và tản nhiệt tốt.
• Khớp nối trung gian NMRV: Liên kết hai cấp giảm tốc, đảm bảo truyền mô-men xoắn ổn định và hạn chế rung lắc.
• Trục vào: Lắp trực tiếp với động cơ điện (motor điện) hoặc qua khớp nối mềm/mặt bích.
• Trục ra: Thép cứng, dạng đặc hoặc rỗng, dễ lắp đặt vào băng tải, máy khuấy hoặc cơ cấu quay khác.

Thông số kỹ thuật của hộp giảm tốc 2 cấp NMRV 75 – 110

Các thông số dưới đây giúp lựa chọn hộp giảm tốc phù hợp với động cơ và điều kiện làm việc của hệ thống.

Thông số kỹ thuật hộp giảm tốc NMRV 75

NMRV 75 đảm nhiệm cấp giảm tốc đầu tiên, nhận chuyển động từ động cơ và truyền công suất sang hộp NMRV 110.

Thông số kỹ thuật

Thông số kỹ thuật hộp giảm tốc NMRV 110

NMRV 110 thực hiện cấp giảm tốc tiếp theo, tạo tốc độ đầu ra phù hợp với yêu cầu của hệ thống truyền động.

Thông số kỹ thuật

Ứng dụng thực tế hộp giảm tốc 2 cấp NMRV 75 – 110

Hộp giảm tốc 2 cấp NMRV 75 – 110 được sử dụng rộng rãi trong:

• Hệ thống băng tải, băng chuyền và dây chuyền đóng gói.
• Máy khuấy, máy trộn, máy nghiền trong thực phẩm, hóa chất, vật liệu xây dựng.
• Thiết bị nâng hạ, vít tải, máy ép và cơ cấu quay tự động.
• Với khả năng giảm tốc sâu, truyền lực mạnh và hoạt động ổn định, hộp giảm tốc 2 cấp NMRV 75 – 110 là lựa chọn tin cậy cho mọi hệ thống truyền động công nghiệp.

Hướng dẫn lắp đặt hộp giảm tốc 2 cấp NMRV

Để lắp đặt hộp giảm tốc 2 cấp NMRV, cần thực hiện theo các bước sau:

Bước 1: Kiểm tra thiết bị

Đối chiếu model, tỷ số truyền, kiểu lắp, kích thước mặt bích và đường kính trục của hộp giảm tốc với motor. Kiểm tra thân hộp, trục và các bu lông để bảo đảm thiết bị đủ điều kiện lắp đặt.

Bước 2: Lắp hộp giảm tốc vào motor

Đưa trục motor vào trục vào của hộp giảm tốc, căn chỉnh hai mặt bích tiếp xúc đều nhau rồi siết chặt các bu lông theo thứ tự để cố định cụm lắp ghép.

Bước 3: Kiểm tra sau khi lắp

Kiểm tra độ đồng tâm giữa motor và hộp giảm tốc, độ siết của bu lông và các vị trí lắp ghép để bảo đảm cụm truyền động được lắp đúng.

Bước 4: Chạy thử trước khi sử dụng

Cho hệ thống hoạt động không tải trong thời gian ngắn, theo dõi độ rung, tiếng ồn và kiểm tra các vị trí ghép nối để bảo đảm thiết bị vận hành bình thường.

Ngoài bài viết này, bạn có thể tham khảo video tổng hợp trên kênh Thành Thái Motor để xem thêm các quy trình lắp đặt và kiểm tra thực tế. Đồng thời, video hộp giảm tốc sẽ cung cấp thêm hướng dẫn về cấu tạo, phương pháp lắp ráp và cách kiểm tra trước khi đưa thiết bị vào vận hành.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
