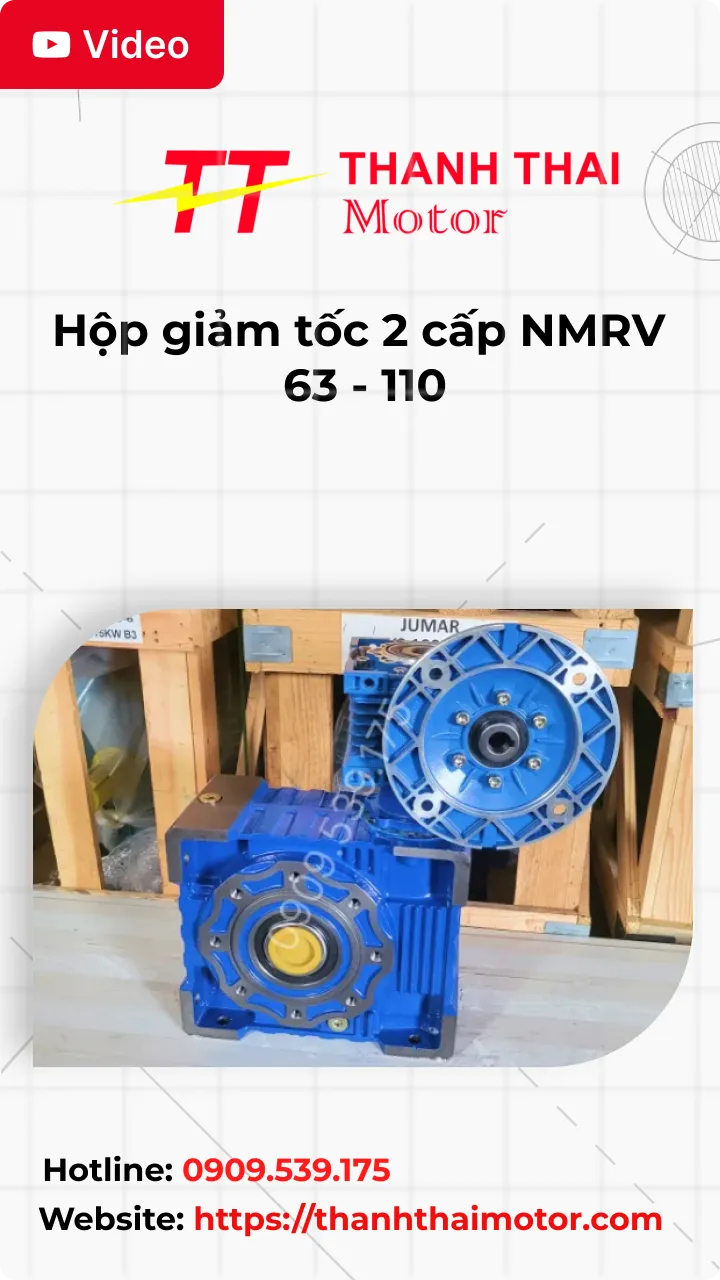

Hộp giảm tốc 2 cấp NMRV 63 – 110

Hộp giảm tốc 2 cấp NMRV 63 – 110 là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp giữa hai hộp giảm tốc NMRV (hộp số giảm tốc NMRV) size 63 và 110, mang đến hiệu quả truyền động cao, vận hành êm ái và độ bền vượt trội, phù hợp với nhiều ứng dụng công nghiệp nặng.

Thiết kế tổng quan về hộp giảm tốc 2 cấp NMRV 63 – 110

Là dòng hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) được thiết kế với kiểu dáng gọn gàng, vững chắc và thẩm mỹ cao, phù hợp cho các hệ thống truyền động hiện đại. Thân hộp được chế tạo từ hợp kim nhôm đúc nguyên khối hoặc gang nhôm cao cấp, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng và khả năng chịu lực tốt.

Bề mặt vỏ được xử lý sơn tĩnh điện chống ăn mòn, giúp sản phẩm hoạt động bền bỉ trong môi trường có độ ẩm và bụi cao. Cấu trúc hai tầng bánh vít – bánh răng được lắp ghép chuẩn xác, đảm bảo độ đồng tâm cao, vận hành êm ái và giảm thiểu tiếng ồn.

Nhờ thiết kế linh hoạt, sự kết hợp giữa hộp giảm tốc NMRV 63 (hộp số giảm tốc NMRV 63) và hộp giảm tốc NMRV 110 (hộp số giảm tốc NMRV 110) có thể dễ dàng kết nối với động cơ điện (motor điện) hoặc các thiết bị truyền động khác, thích hợp lắp đặt trong nhiều hướng và không gian làm việc khác nhau.

Cấu tạo chi tiết hộp giảm tốc 2 cấp NMRV 63 – 110

Hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) này giúp tạo ra tốc độ đầu ra chậm hơn và mô-men xoắn lớn hơn nhiều so với loại đơn cấp. Các bộ phận chính bao gồm:

• Bánh vít: Chế tạo từ hợp kim đồng hoặc đồng thau chất lượng cao, giúp chịu mài mòn và truyền động ổn định.
• Trục vít: Làm bằng thép tôi cứng, được mài bóng nhằm giảm ma sát và tăng độ bền khi hoạt động liên tục.
• Vỏ hộp: Đúc nguyên khối bằng hợp kim nhôm cao cấp, giúp nhẹ, bền và chống gỉ sét.
• Bộ nối trung gian: Liên kết giữa hai hộp NMRV, giúp truyền mô-men xoắn đồng tâm, giảm rung và tăng độ ổn định.
• Trục vào: Thiết kế tiêu chuẩn, dễ kết nối trực tiếp với động cơ điện (motor điện).
• Trục ra: Có thể là trục đặc hoặc trục rỗng, phù hợp lắp vào băng tải, máy trộn, máy khuấy, máy.

Thông số kỹ thuật của hộp giảm tốc 2 cấp NMRV 63 – 110

Các thông số dưới đây giúp lựa chọn hộp giảm tốc phù hợp với động cơ và điều kiện sử dụng.

Thông số kỹ thuật hộp giảm tốc NMRV 63

NMRV 63 là cấp truyền động đầu tiên, tiếp nhận công suất từ động cơ trước khi truyền sang cấp NMRV 110.

Thông số kỹ thuật

Thông số kỹ thuật hộp giảm tốc NMRV 110

NMRV 110 là cấp truyền động thứ hai, tiếp tục giảm tốc và tăng mô-men xoắn trước khi truyền đến thiết bị làm việc.

Thông số kỹ thuật

Ứng dụng của hộp giảm tốc 2 cấp NMRV 63 – 110

Nhờ khả năng hoạt động ổn định và thiết kế linh hoạt, hộp giảm tốc 2 cấp NMRV 63 – 110 được sử dụng trong các thiết bị công nghiệp và dân dụng như:

• Băng tải phân loại hàng hóa, băng tải nghiêng trong nhà máy sản xuất.
• Máy ép viên, máy nghiền nhỏ trong ngành chế biến thức ăn chăn nuôi.
• Máy uốn, máy cắt kim loại mỏng trong ngành cơ khí chính xác.
• Hệ thống cửa trượt tự động, cổng công nghiệp cần mô-men xoắn ổn định.
• Máy cuốn cáp, cuốn dây, máy đóng gói bao bì trong dây chuyền sản xuất tự động.

Hướng dẫn lắp đặt hộp giảm tốc 2 cấp NMRV

Lắp đặt đúng quy trình giúp hộp giảm tốc 2 cấp NMRV hoạt động ổn định và bảo đảm khả năng truyền động.

Bước 1: Kiểm tra thiết bị trước khi lắp

Kiểm tra thân hộp giảm tốc, trục vào, trục ra, mặt bích và các bu lông liên kết. Đảm bảo các chi tiết không bị hư hỏng và phù hợp với motor cần lắp.

Bước 2: Ghép hộp giảm tốc với motor

Lắp mặt bích của hộp giảm tốc vào mặt bích motor, căn chỉnh hai trục đồng tâm rồi siết đều các bu lông theo thứ tự để cố định cụm lắp ráp.

Bước 3: Kiểm tra các vị trí liên kết

Kiểm tra lại độ siết của bu lông, độ đồng tâm của trục và các bề mặt tiếp xúc giữa motor với hộp giảm tốc trước khi vận hành.

Bước 4: Chạy thử hệ thống

Cho motor hoạt động không tải trong thời gian ngắn, theo dõi tiếng ồn, độ rung và kiểm tra các vị trí ghép nối để bảo đảm hệ thống làm việc bình thường.

Ngoài bài viết này, bạn có thể tham khảo video tổng hợp trên kênh Thành Thái Motor để xem thêm các quy trình lắp đặt và kiểm tra thực tế. Đồng thời, video hộp giảm tốc sẽ cung cấp thêm thông tin về cấu tạo, hướng dẫn lắp ráp và vận hành của nhiều dòng hộp giảm tốc.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
