Motor giảm tốc 3 pha 5.5kW 7.5Hp

Motor giảm tốc 3 pha 5.5kW 7.5Hp (Mô tơ giảm tốc 3 pha 5.5kW 7.5Hp) là loại động cơ giảm tốc hay còn được gọi là motor giảm tốc (mô tơ giảm tốc) được sử dụng rất phổ biến trên thị trường nhờ vào hiệu suất cao. Đặc biệt, dòng động cơ giảm tốc 3 pha (motor giảm tốc 3 pha) thường được ứng dụng trong các thiết bị như máy trộn thực phẩm, băng tải vận chuyển hàng hóa,.. giúp nâng cao hiệu quả vận hành và tối ưu điện năng tiêu thụ.

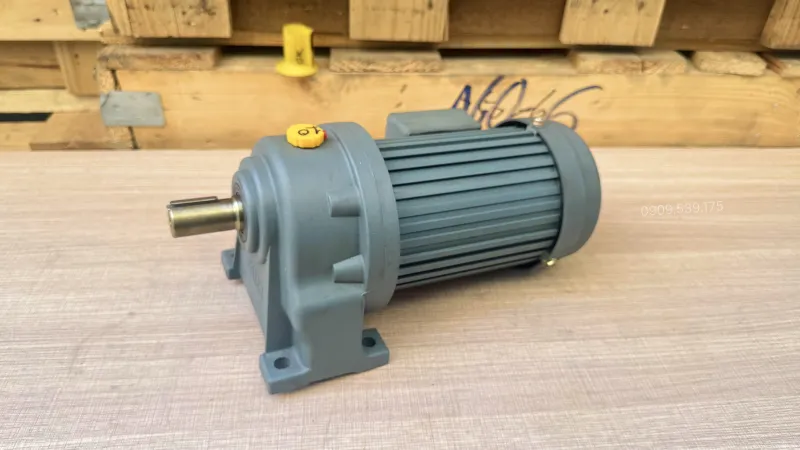

Tổng quan về motor giảm tốc 3 pha 5.5kW 7.5Hp

Motor giảm tốc 3 pha 5.5kW 7.5Hp hay còn gọi là giảm tốc trục thẳng, dòng thiết bị này là sự kết hợp hoàn hảo giữa hai bộ phận là phần motor điện (động cơ điện) và phần hộp số biến thiên tốc độ.

• Động cơ điện 3 pha 5.5kW 7.5Hp:
  • Chức năng: Có nhiệm vụ biến đổi dòng điện xoay chiều 3 pha thành cơ năng tuần hoàn tại trục quay rotor với vòng tua tiêu chuẩn dao động quanh mức 1450 vòng/phút.
  • Thiết kế: Được đúc dày dặn từ gang xám kỹ thuật, gia cố thêm các đường gân tản nhiệt trải dọc thân máy để đẩy nhanh quá trình thoát nhiệt ra môi trường.
• Hộp giảm tốc:
  • Chức năng: Hoạt động như một trạm trung chuyển cơ năng. Nó tiếp nhận tốc độ tua máy cao từ động cơ, sau đó thông qua tỷ lệ truyền của các bước răng để kéo chậm vòng quay đầu ra, đồng thời khuếch đại tối đa lực kéo (mô-men xoắn) nhằm thắng được các lực cản lớn.
  • Thiết kế: Sở hữu bộ vỏ đúc siêu cứng cáp, chịu được lực va đập cơ học vô cùng lớn. Cụm lõi bên trong chứa hệ thống bánh răng thép hợp kim đã qua công đoạn xử lý nhiệt thấm cacbon để tăng độ cứng bề mặt.

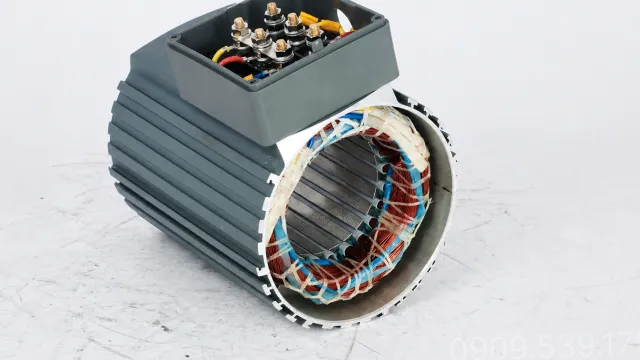

Cấu tạo chi tiết bên trong motor 3 pha

Động cơ giảm tốc 3 pha 5.5kW 7.5Hp được cấu tạo chính là hộp số giảm tốc và động cơ điện (motor điện), cụ thể là động cơ điện 3 pha (motor điện 3 pha). Trong đó:

• Động cơ điện 3 pha:
  • Stator được quấn bằng dây đồng 100%. Hệ bối dây đồng đạt chuẩn cách điện Class F, bảo vệ khối động cơ trước hiện tượng quá dòng, quá nhiệt.
  • Rotor là kim loại được nhiệt luyện ở nhiệt độ cao giúp tăng độ bền cho sản phẩm.
• Hộp giảm tốc: Gồm các bánh răng to nhỏ khác nhau lắp ghép lại. Mục đích tạo ra momen xoắn và làm giảm tốc độ của động cơ.
• Bạc đạn và phớt chắn: Sử dụng hệ vòng bi cầu rãnh sâu chuyên dụng có khả năng chịu lực nén dọc và lực vặn ngang xuất sắc.

Xem video chi tiết về sản phẩm motor giảm tốc 3 pha:

Phân loại motor giảm tốc 3 pha 5.5kW 7.5Hp

Theo kiểu lắp đặt thì motor giảm tốc 3 pha 5.5kW 7.5Hp được phân thành 2 loại sau:

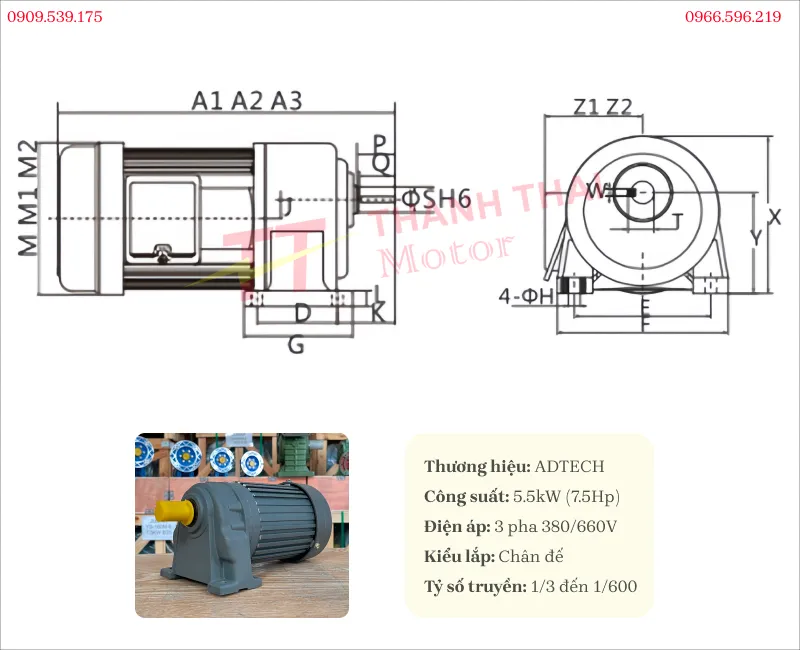

Motor giảm tốc 3 pha 5.5kW 7.5Hp chân đế

Thông số kỹ thuật:

Ứng dụng:

• Ngành xi măng – khai khoáng: Lắp ráp cho hệ thống băng tải cấp liệu góc dốc, máy nghiền đá vụn, gầu tải múc quặng và vật liệu xây dựng lên cao.
• Ngành nông nghiệp – chăn nuôi: Cung cấp lực kéo kéo cho dây chuyền máy vắt sữa, máy ép cám viên quy mô công nghiệp, hệ băng chuyền phân loại nông sản.
• Xử lý môi trường và hóa chất: Sử dụng cho các máy khuấy bùn, hệ thống xử lý nước thải công nghiệp.
• Ngành sản xuất bao bì: Vận hành trơn tru trục cuốn của máy băm giấy phế liệu, máy nghiền bột giấy, hệ thống máy bồi carton tấm khổ lớn.

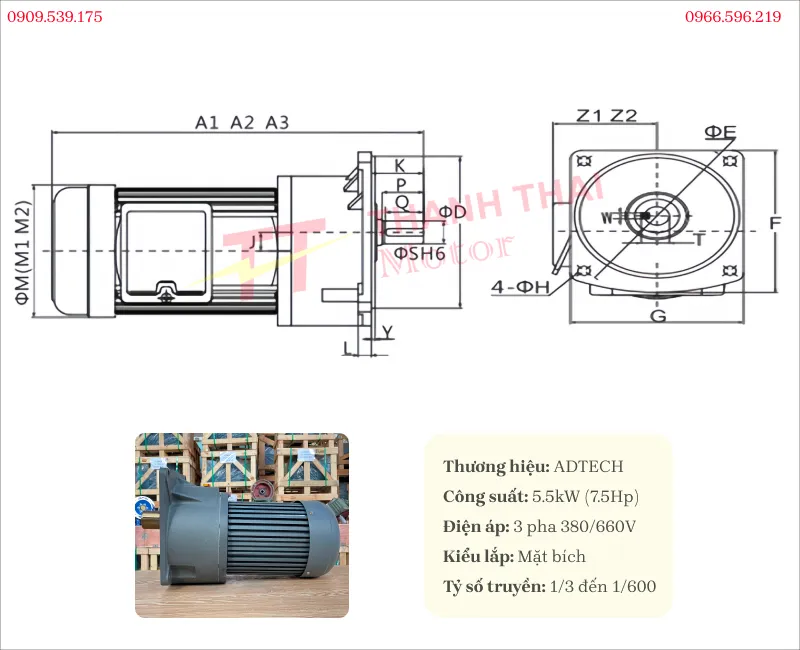

Motor giảm tốc 3 pha 5.5kW 7.5Hp mặt bích

Thông số kỹ thuật:

Ứng dụng:

• Ngành hóa chất – phân bón: Trực tiếp gắn gá lên nắp bồn khuấy trộn dung dịch hóa chất đặc, bể lắng phản ứng vi sinh, hệ thống ép bùn khung bản.
• Ngành môi trường – nước thải: Tích hợp vào cụm máy gạt bùn cặn bề mặt, hệ thống sục khí oxy đánh đáy tại các hồ chứa nước thải khu công nghiệp.
• Ngành thực phẩm – F&B: Cung cấp mô-men truyền động cho cối quết thịt cá công suất lớn, bồn đảo nguyên liệu làm bánh kẹo, bồn nấu siro đặc.

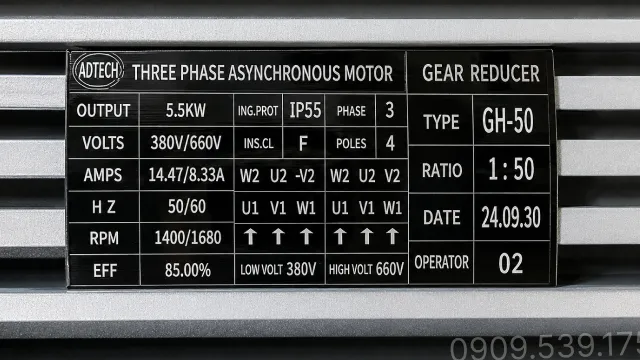

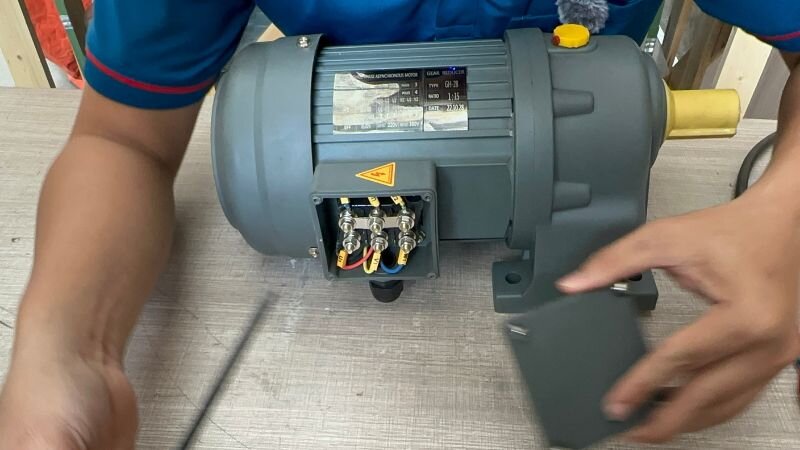

Hướng dẫn đấu dây motor giảm tốc 3 pha

Với mức công suất 5.5kW, kỹ thuật viên cần thao tác chuẩn xác vị trí các thanh đồng tại hộp cực

• Tiếp cận bảng mạch: Sử dụng công cụ tua vít để tháo rời nắp đậy của hộp cực nằm trên thân motor giảm tốc.
• Định vị chân tiếp xúc: Chuẩn bị 3 sợi dây của nguồn điện 3 pha và cố định chúng trực tiếp vào cụm 3 cọc nối có ký hiệu lần lượt là U1, V1 và W1.
• Kiểm chứng và đánh giá: Sau khi siết chặt cáp, tiến hành cấp nguồn điện vào động cơ để đánh giá trạng thái khởi động của hệ thống.

Cảnh báo rủi ro: Tuyệt đối không được mắc nối cáp nguồn vào cụm các chân cọc U1, V2 và W2. Việc đấu sai vị trí hệ thống cọc này sẽ tạo ra cấu hình điện áp 660V, ngay lập tức gây ra tình trạng cháy trụi động cơ.

Motor giảm tốc 3 pha 5.5kW 7.5Hp với khả năng tải lên đến hàng nghìn kilogam cùng cấu trúc cơ khí đúc nguyên khối, mang lại sự an tâm tuyệt đối cho các dây chuyền sản xuất hạng nặng. Để xem thêm đa dạng dải công suất, mời quý khách hàng xem ngay video tổng hợp được thực hiện bởi đội ngũ của Thành Thái Motor với đa dạng các dòng sản phẩm cơ điện như video động cơ giảm tốc, động cơ điện, hộp giảm tốc, máy bơm nước, … giúp quý khách hàng dễ dàng lựa chọn dòng sản phẩm phù hợp với nhu cầu.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
