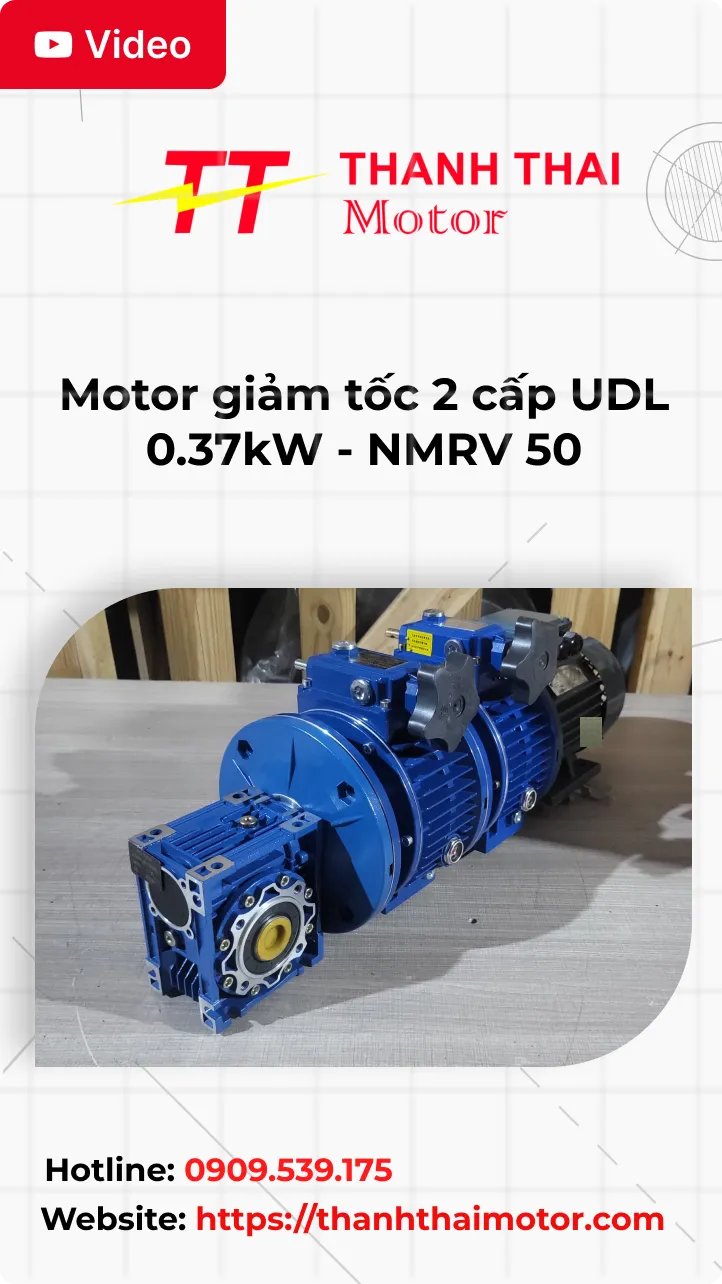

Motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50 là dòng động cơ giảm tốc (motor giảm tốc) được lắp từ động cơ điện (motor điện) cụ thể hơn là động cơ điện 3 pha (motor điện 3 pha) với hộp giảm tốc (hộp số giảm tốc) cụ thể hơn là hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) được thiết kế để thay đổi tốc độ vô cấp từ nhanh đến chậm. Vỏ hợp kim nhôm chắc chắn, chống gỉ, nhẹ và tản nhiệt tốt.

Tổng quan motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50 có hình dáng nhỏ gọn tạo thành một cụm truyền động liền mạch theo chiều dọc. Thân UDL nổi bật với dạng hình trụ ngắn, mặt trên có núm điều chỉnh tốc độ dạng bánh xoay, cho phép thay đổi tốc độ đầu ra liên tục mà không cần dừng máy. Vỏ UDL được đúc bằng hợp kim nhôm sáng màu, có nhiều khe thoát nhiệt bố trí quanh thân để đảm bảo làm mát trong quá trình biến tốc.

Cấu tạo chi tiết motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50 là thuộc loại động cơ giảm tốc từ 1.1KW đến 3.7KW (motor giảm tốc từ 1.1KW đến 3.7KW) có cấu tạo từ động cơ điện 3 pha 0.37kW 0.5Hp kết hợp với hộp giảm tốc 2 cấp UDL 0.37kW – NMRV 50 có cấu tạo như sau:

Cấu tạo động cơ điện:

• Thân máy và stator: Vỏ nhôm hoặc gang có gân tản nhiệt; bên trong là lõi stato ghép lá thép với dây quấn 3 pha đặt trong rãnh.
• Rotor: Thanh dẫn nhôm hoặc đồng đúc liền với vòng ngắn mạch, lắp trên trục thép được cân bằng động.
• Ổ bi và làm mát: Hai ổ bi đỡ trục, phía sau có quạt gió và nắp chụp giúp tản nhiệt cho toàn bộ động cơ.
• Hộp đấu dây: Đặt lệch bên hông thân máy, thuận tiện đấu nối nguồn 3 pha.

Cấu tạo hộp giảm tốc:

• Cấp 1: Bộ điều tốc cơ (UDL) cụ thể là bộ điều chỉnh tốc độ motor 0.37kW 0.5Hp gồm một mô-đun biến tốc dạng cơ-ma sát.
• Cấp 2: Hộp giảm tốc NMRV cụ thể là hộp giảm tốc NMRV 50 đầu trục được đỡ bởi vòng bi nhỏ để giữ chuyển động ổn định.
• Trục vào – ra đồng trục: trục vào nối motor, trục ra qua cơ cấu tách tốc giúp truyền động ổn định, giảm rung.
• Lò xo ép và vỏ bảo vệ: lò xo tạo lực ép ma sát ổn định; vỏ kín có phớt chắn bụi dầu bảo vệ các chi tiết bên trong.

Thông số kỹ thuật motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Sau đây là các thông số kỹ thuật chi tiết của motor giảm tốc UDL 0.37kW – NMRV 50

Thông số kỹ thuật động cơ điện 3 pha 0.37kW 0.5Hp

Sau đây là thông số kỹ thuật và bản vẽ của động cơ điện

Thông số kỹ thuật điều tốc cơ UDL 0.37kW 0.5Hp

Dưới đây là thông tin kỹ thuật cơ bản của điều tốc cơ

Thông số kỹ thuật hộp giảm tốc NMRV 50

Dưới đây là thông số kỹ thuật hộp giảm tốc NMRV

Ứng dụng motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50 có nhiều ưu điểm nổi bật để áp dụng nhiều cho các ngành công nghiệp như:

• Hệ thống đóng gói – bao bì:  Được ứng dụng trong máy đóng gói tốc độ thay đổi, máy co màng máy in date
• Hệ thống ngành thực phẩm – dược phẩm: Máy khuấy mini, máy đảo thực phẩm và dây chuyền đóng gói dạng nhỏ
• Hệ thống băng tải nhẹ – trung bình: Băng tải hàng linh kiện, băng chuyền phân loại nhỏ
• Hệ thống ngành gỗ – thủ công – cơ khí nhẹ: Máy đánh bóng, máy doa, máy mài tốc độ thay đổi

Cách lắp motor giảm tốc 2 cấp UDL 0.37kW – NMRV 50

Bước 1: Lắp bộ điều tốc cơ UDL 0.37kW với hộp giảm tốc NMRV 50

Đưa trục đầu ra của bộ điều tốc cơ UDL vào trục đầu vào của hộp giảm tốc NMRV 50. Kiểm tra then, rãnh then và vị trí mặt bích để đảm bảo hai thiết bị ăn khớp chính xác. Sau đó lắp các bu lông và siết đều để tạo liên kết chắc chắn.

Bước 2: Gắn motor điện 0.37kW vào bộ điều tốc cơ

Lắp trục của motor điện vào đầu vào của bộ điều tốc cơ UDL 0.37kW. Căn chỉnh các lỗ bu lông trên mặt bích thẳng hàng, đồng thời đảm bảo trục không bị lệch tâm trước khi siết chặt toàn bộ bu lông cố định.

Bước 3: Kiểm tra cụm lắp ráp trước khi vận hành

Kiểm tra lại các vị trí kết nối giữa motor điện – điều tốc cơ UDL và điều tốc cơ UDL – hộp giảm tốc NMRV 50. Dùng tay xoay trục đầu ra để kiểm tra độ êm của hệ truyền động, đồng thời kiểm tra độ chặt của bu lông trước khi đấu nối nguồn điện và chạy thử.

Video động cơ giảm tốc giúp người xem nắm vững quy trình lắp đặt, căn chỉnh các bộ phận để tạo nên hệ thống truyền động ổn định. Để tìm hiểu thêm về các loại motor và hướng dẫn kỹ thuật, bạn có thể xem chi tiết thông qua video tổng hợp tại Thành Thái Motor.
