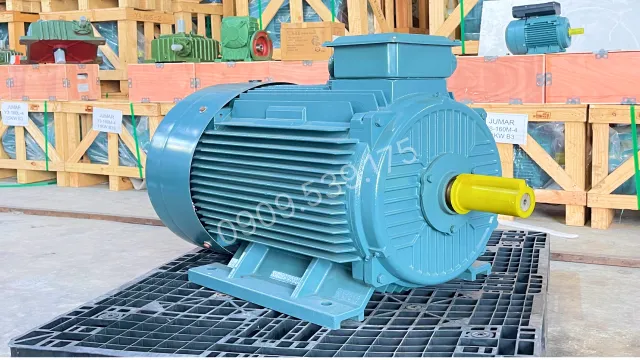

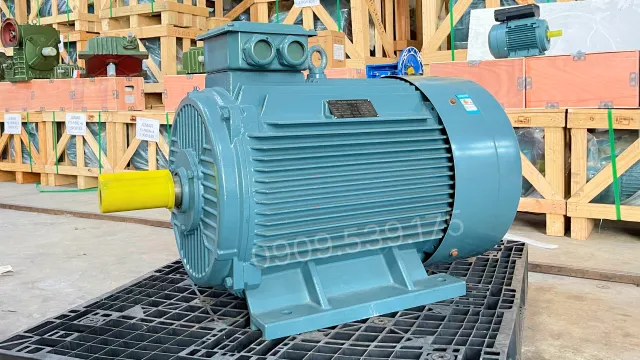

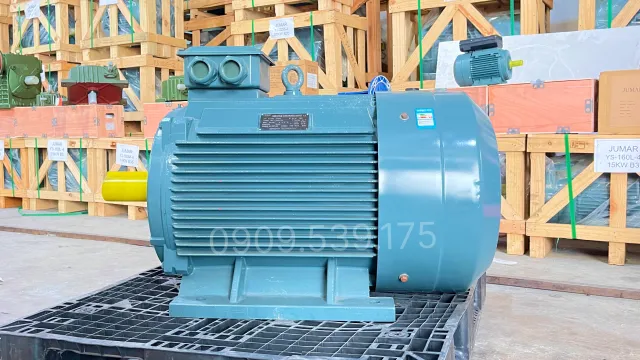

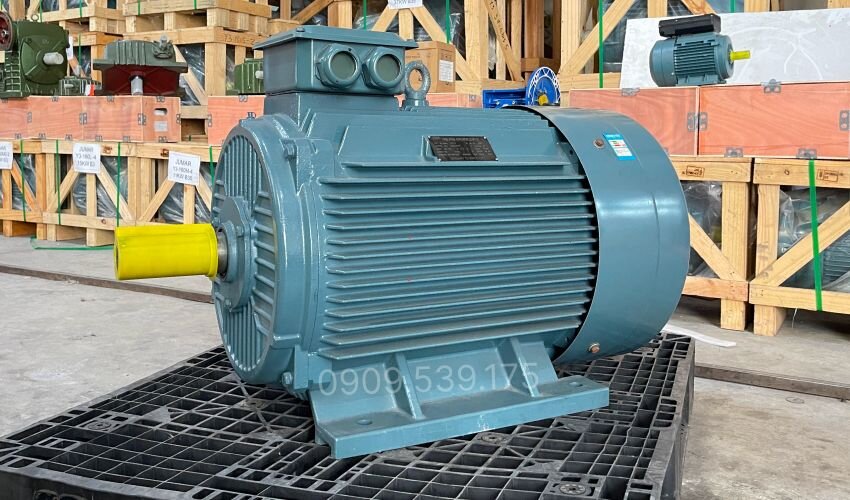

Động cơ điện 3 pha 90kW 125Hp

Động cơ điện 3 pha 90kW 125Hp là một thiết bị mạnh mẽ, được thiết kế để cung cấp mô-men xoắn lớn và vận hành ổn định trong các ứng dụng công nghiệp yêu cầu công suất cao. Với khả năng hoạt động bền bỉ, động cơ này thường được sử dụng trong các dây chuyền sản xuất, hệ thống băng tải, và các máy móc công nghiệp nặng. Mô-men xoắn cao của động cơ giúp cải thiện hiệu suất và tăng khả năng truyền động mạnh mẽ trong quá trình sản xuất. Sau đây hãy cùng Thành Thái Motor đi tìm hiểu chi tiết về sản phẩm này nhé!

Thiết kế tổng quan của động cơ điện 3 pha 90kW 125Hp

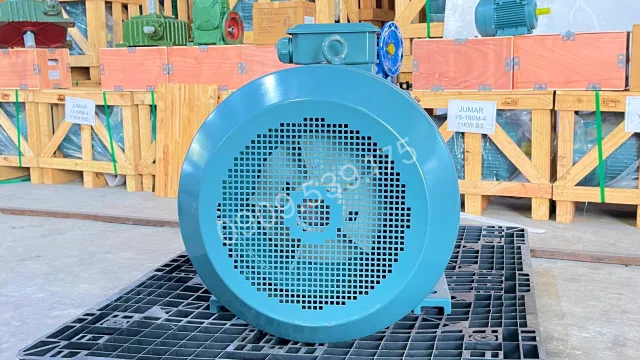

Động cơ điện 3 pha (motor điện 3 pha) có thiết kế chắc chắn, với vỏ ngoài của động cơ điện (motor điện) được làm từ hợp kim nhôm hoặc gang đúc, mang lại độ bền cao và khả năng chống ăn mòn hiệu quả trong môi trường công nghiệp khắc nghiệt. Động cơ được trang bị hệ thống làm mát bằng quạt gió hoặc nước để duy trì nhiệt độ ổn định, bảo vệ các bộ phận khỏi quá nhiệt, tăng tuổi thọ và hiệu suất. Với trục motor được làm từ chất liệu inox chất lượng cao, động cơ điện 3 pha 90kW 125Hp đảm bảo khả năng chịu lực tốt và hoạt động lâu dài.

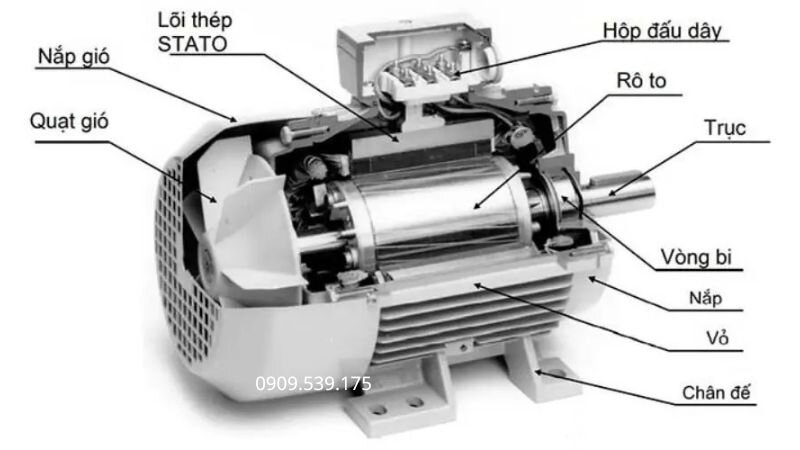

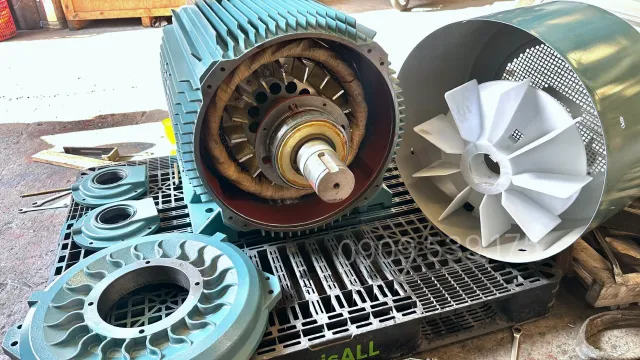

Cấu tạo bên trong động cơ điện 3 pha

Động cơ điện 3 pha thuộc phân khúc động cơ điện 3 90kW 125Hp  pha trên 3.7kW có cấu tạo bên trong bao gồm hai bộ phận chính sau:

• Lõi stator: Là phần cố định của động cơ, được cấu tạo từ các lá thép kỹ thuật điện ghép lại cùng hệ thống cuộn dây dẫn. Khi có dòng điện đi qua, stator sẽ tạo ra từ trường để kích thích rotor chuyển động.
• Rotor quay: Nằm bên trong stator và được liên kết trực tiếp với trục động cơ. Dưới tác động của từ trường sinh ra từ stator, rotor quay liên tục và tạo ra công suất cơ học phục vụ cho các thiết bị truyền động.
• Vỏ ngoài động cơ: Có chức năng bảo vệ các cụm chi tiết bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học từ môi trường làm việc. Đồng thời, các cánh tản nhiệt trên thân vỏ giúp nâng cao hiệu quả giải nhiệt.
• Ổ lăn (bạc đạn): Được lắp tại hai đầu trục để hỗ trợ chuyển động quay, giảm ma sát và giữ cho rotor vận hành cân bằng, hạn chế rung động trong quá trình hoạt động.
• Cánh quạt tản nhiệt: Là bộ phận làm mát chủ động của động cơ. Khi trục quay, quạt sẽ tạo dòng không khí lưu thông qua thân motor, giúp giảm nhiệt độ và duy trì khả năng làm việc ổn định trong thời gian dài.

Động cơ điện 3 pha 90kW 125Hp gồm bao nhiêu loại?

Theo tốc độ vòng tua thì dòng động cơ điện 3 pha 90kW 125Hp được chia thành 4 loại sau:

Động cơ điện 90kW 125Hp 3 pha 2 cực (2poles) (2.800-3.000 vòng/phút)

Tốc độ quay lớn giúp động cơ đạt vòng tua cao, tuy nhiên mô-men khởi động tương đối thấp nên khả năng kéo tải nặng ngay từ lúc bắt đầu chưa thực sự nổi bật.

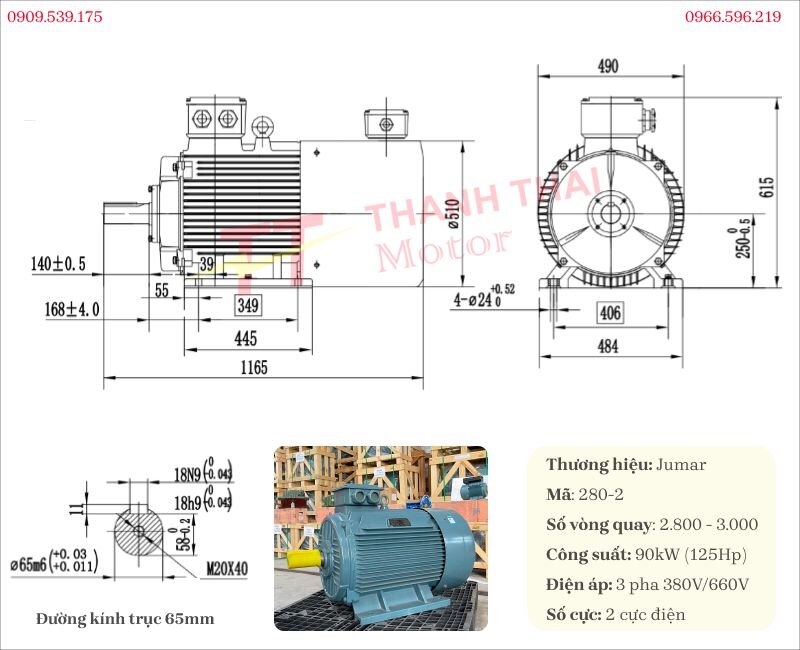

Thông số kỹ thuật

Ứng dụng

• Hệ thống bơm công nghiệp tải nặng: Được ứng dụng trong các trạm cấp nước, hệ thống bơm tuần hoàn, bơm xử lý nước thải và các dây chuyền sản xuất yêu cầu lưu lượng chất lỏng lớn và vận hành liên tục.
• Thiết bị quạt công nghiệp công suất lớn: Phù hợp để vận hành quạt hút bụi, quạt cấp gió, quạt làm mát và các hệ thống xử lý khí trong nhà máy sản xuất, khu công nghiệp và xưởng chế tạo.
• Hệ thống băng tải vận chuyển vật liệu: Sử dụng trong các ngành khai khoáng, sản xuất vật liệu xây dựng, chế biến nông sản và logistics, giúp vận chuyển hàng hóa với khối lượng lớn một cách hiệu quả.

Motor điện 90kW 125Hp 3 pha 4 cực (4poles) (1.400 – 1.500 vòng/phút)

Động cơ hoạt động với số vòng quay cao nhưng lực xoắn ở giai đoạn khởi động không lớn, do đó khả năng chịu tải trực tiếp thấp hơn các dòng motor tốc độ chậm.

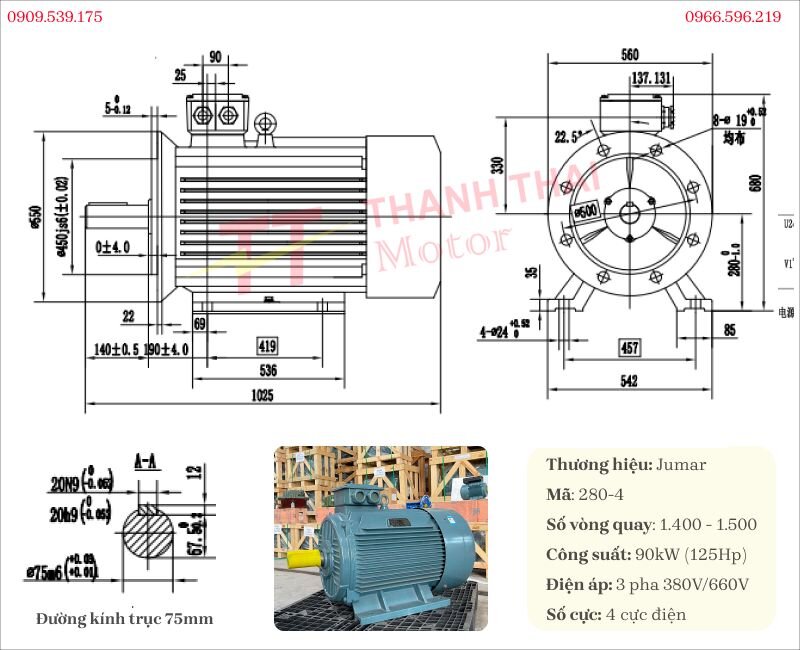

Thông số kỹ thuật

Ứng dụng

• Máy nghiền và thiết bị chế biến nguyên liệu: Được lắp đặt cho các máy nghiền đá, nghiền quặng, máy trộn công nghiệp và các dây chuyền gia công vật liệu đòi hỏi công suất cao.
• Thiết bị nâng hạ và vận chuyển hàng hóa: Ứng dụng trong cầu trục, tời kéo, băng nâng và các hệ thống cơ giới tại nhà máy, kho bãi và cảng biển, nơi yêu cầu khả năng làm việc ổn định và liên tục.

Mô Tơ điện 90kW 125Hp 3 pha 6 cực (6poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt.

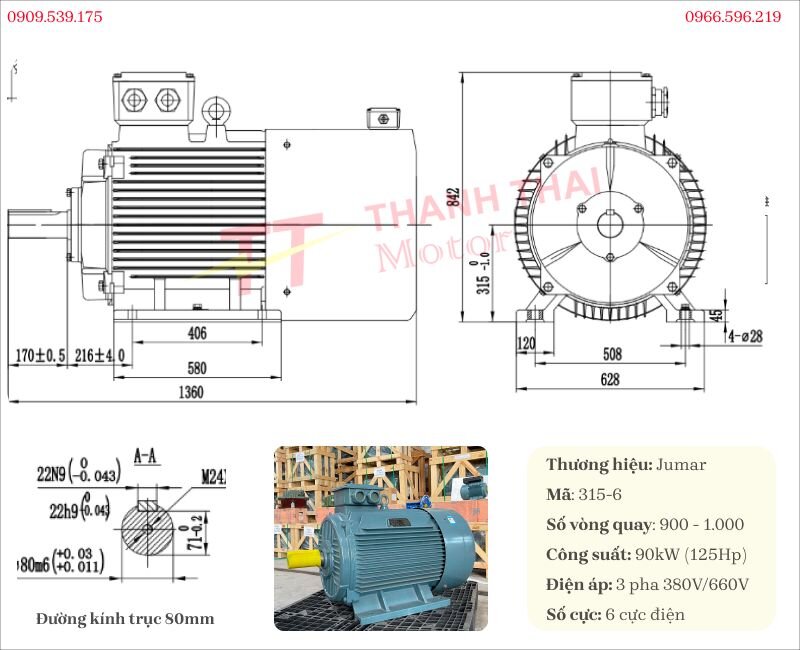

Thông số kỹ thuật

Ứng dụng

• Ngành khai thác khoáng sản và vật liệu xây dựng: Sử dụng cho các hệ thống băng tải, máy nghiền đá, máy sàng rung và thiết bị truyền động trong môi trường làm việc nặng, nhiều bụi và tải lớn.
• Ngành hóa chất và sản xuất phân bón: Phù hợp cho các dây chuyền khuấy trộn, bơm hóa chất, máy nén và hệ thống sản xuất liên tục, yêu cầu độ ổn định và khả năng chịu ăn mòn tốt.
• Ngành sản xuất giấy và chế biến gỗ: Ứng dụng trong các công đoạn cắt, nghiền, ép và vận chuyển nguyên liệu trên băng tải, đáp ứng nhu cầu hoạt động liên tục trong nhà máy.

Động cơ điện 90kW 125Hp 8 cực (8poles) (700 – 750 vòng/phút)

Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất.

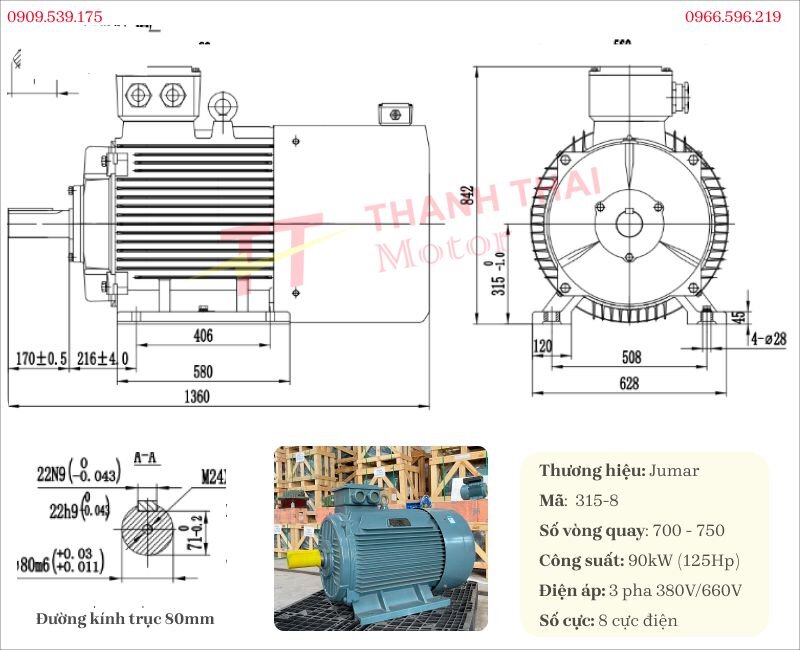

Thông số kỹ thuật

Ứng dụng

• Ngành sản xuất giấy và chế biến gỗ: Ứng dụng trong các công đoạn cắt, nghiền, ép và vận chuyển nguyên liệu trên băng tải, đáp ứng nhu cầu hoạt động liên tục trong nhà máy.
• Ngành luyện kim và cơ khí nặng: Được dùng cho máy cán, máy ép, máy gia công kim loại và các hệ thống truyền động công nghiệp cần mô-men lớn và độ bền cao.
• Ngành chế biến và sản xuất công nghiệp tổng hợp: Hỗ trợ vận hành nhiều loại thiết bị trong dây chuyền sản xuất tự động, đảm bảo hiệu suất ổn định và khả năng làm việc lâu dài.

Động cơ điện 3 pha 90kW 125Hp có thể kết hợp với những loại hộp giảm tốc nào?

Động cơ điện 3 pha 90kW 125Hp là dòng công suất lớn, có thể phối hợp với nhiều kiểu hộp số giảm tốc khác nhau tùy theo yêu cầu tải và ứng dụng thực tế, cụ thể:

Hộp giảm tốc trục vít: Có thể sử dụng các dòng như WPA, WPX, WPO, WPS, WPDS, WPDX, WPD0, WPDA size lớn, cùng một số dòng NMRV 110 hoặc 130 tùy thiết kế và tỷ số truyền.

Hộp giảm tốc công nghiệp tải nặng: Bao gồm các dòng hộp số trục thẳng R, hộp số trục song song F và hộp số trục vuông góc S, phù hợp cho hệ thống vận hành liên tục và tải trọng lớn.

Các thiết bị đi kèm có thể kết hợp

• Puly truyền động: Sử dụng cho các hệ thống truyền lực gián tiếp, tùy theo kích thước trục như 65mm, 75mm.
• Khớp nối trục: Giúp liên kết giữa động cơ và hộp giảm tốc, đảm bảo truyền mô-men ổn định và giảm rung lắc.
• Thắng từ điện từ: Phù hợp với động cơ 90kW 125Hp trong các ứng dụng cần hãm nhanh hoặc giữ tải an toàn.

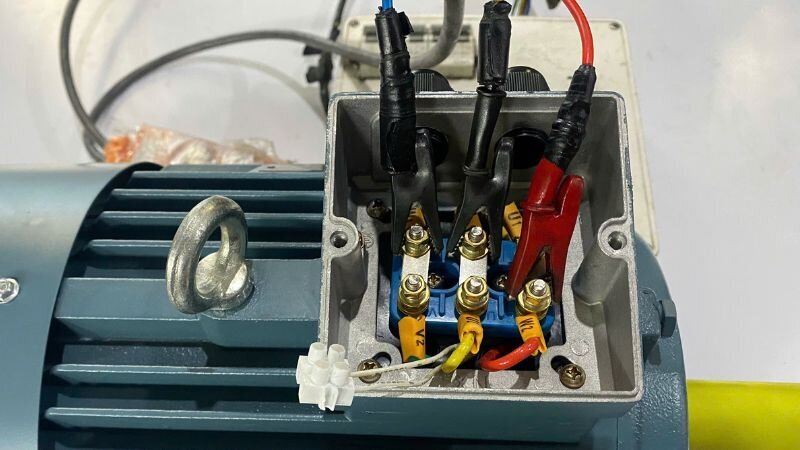

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp đấu dây động cơ

Dùng tua vít hoặc dụng cụ phù hợp để tháo các vít cố định trên nắp hộp cực của motor. Sau khi mở ra, bạn sẽ thấy cụm đầu dây đấu nối bên trong. Thông thường động cơ 3 pha sẽ có 6 đầu dây ra được ký hiệu rõ ràng để thuận tiện cho việc lắp đặt.

Bước 2: Xác định ký hiệu các đầu cực

Quan sát sơ đồ đấu dây được dán trên thân motor hoặc ngay trong nắp hộp cực. Các đầu dây thường được ký hiệu U1, V1, W1 và U2, V2, W2, giúp người dùng dễ dàng xác định đúng vị trí đấu nối theo tiêu chuẩn kỹ thuật.

Bước 3: Tiến hành đấu nối nguồn điện

Đưa 3 dây pha từ nguồn điện 3 pha vào các cọc tương ứng theo đúng sơ đồ. Sau khi gắn đầu cốt, cần siết chặt các điểm nối để đảm bảo tiếp xúc tốt, tránh phát sinh nhiệt và đảm bảo an toàn khi vận hành.

Lưu ý an toàn khi đấu dây

• Kiểm tra kỹ toàn bộ mối nối trước khi cấp điện.
• Không đấu sai vị trí các đầu dây nếu chưa xác định đúng sơ đồ kỹ thuật.
• Ngắt hoàn toàn nguồn điện trong suốt quá trình thao tác để tránh nguy hiểm.

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản giúp khách hàng hiểu hơn về việc đấu nối đúng kỹ thuật giúp động cơ hoạt động ổn định, hạn chế sự cố và tăng độ bền thiết bị. Thông qua các video hướng dẫn thực tế từ Thành Thái Motor, người dùng có thể dễ dàng nắm bắt quy trình lắp đặt và vận hành motor điện một cách an toàn và hiệu quả.
