Động cơ điện 3 pha 75kW 100Hp

Động cơ điện 3 pha 75kW 100Hp là dòng sản phẩm thuộc phân khúc động cơ điện 3 pha trên 3.7kW có công suất lớn, được thiết kế cho các hệ thống máy móc hoạt động liên tục trong môi trường công nghiệp nặng. Với khả năng truyền động mạnh mẽ, độ bền cao và hiệu suất ổn định, sản phẩm này là lựa chọn lý tưởng cho các dây chuyền sản xuất, máy ép, bơm công nghiệp và quạt công suất lớn. Đây là giải pháp tối ưu giúp nâng cao hiệu quả vận hành và tiết kiệm chi phí lâu dài cho doanh nghiệp.

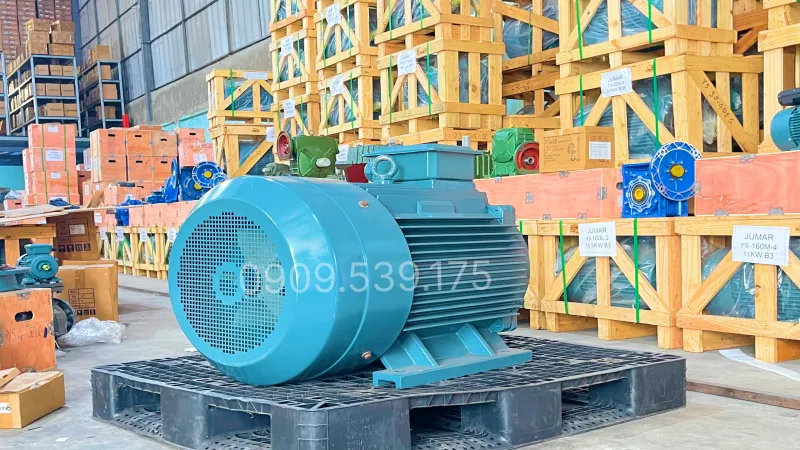

Thiết kế tổng quan về động cơ điện 3 pha 75kW 100Hp

Động cơ điện 3 pha (motor điện 3 pha) được chế tạo với kết cấu liền khối chắc chắn, đảm bảo khả năng vận hành ổn định và liên tục trong môi trường công nghiệp nặng. Phần vỏ động cơ điện (motor điện) thường được làm từ gang đúc hoặc nhôm nguyên khối, có khả năng chịu lực và chống ăn mòn tốt. Phía sau motor được trang bị quạt tản nhiệt giúp làm mát nhanh chóng trong quá trình vận hành. Trục động cơ sử dụng vật liệu inox cứng, phù hợp với các môi trường khắc nghiệt.

Ngoài ra, motor còn tích hợp nắp che bảo vệ, hộp đấu điện thuận tiện cho việc kết nối và lắp đặt, đảm bảo an toàn cho người sử dụng. Thiết kế này đáp ứng yêu cầu khắt khe về độ bền, hiệu suất và tuổi thọ trong các ứng dụng công nghiệp công suất lớn.

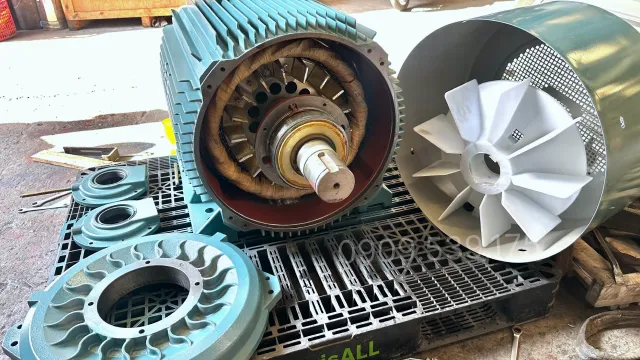

Cấu tạo bên trong

Cấu tạo bên trong của động cơ điện công suất trên 3.7kW gồm hai bộ phận chính:

• Stator: Đây là phần tĩnh của động cơ, thường nằm ở bên ngoài và gắn liền với vỏ máy. Bên trong stator có các cuộn dây đồng được bố trí khoa học nhằm tạo ra dòng điện xoay chiều, đóng vai trò cung cấp nguồn từ trường cần thiết khi motor khởi động và vận hành.
• Rotor: Là bộ phận quay nằm ở bên trong stator, thường được chế tạo từ thép nguyên khối. Rotor sẽ quay nhờ sự tương tác với từ trường do stator tạo ra, góp phần trực tiếp tạo nên chuyển động cơ học đầu ra của động cơ.
• Trục động cơ: Được liên kết trực tiếp với rotor, có nhiệm vụ truyền mô-men xoắn từ động cơ đến các thiết bị như puly, khớp nối, hộp giảm tốc hoặc máy sản xuất.
• Vòng bi (bạc đạn): Có chức năng đỡ và định vị trục động cơ, giúp rotor quay êm, giảm ma sát và hạn chế rung động trong quá trình hoạt động.
• Quạt làm mát: Thường được lắp ở phía sau rotor, tạo luồng gió lưu thông liên tục để tản nhiệt cho động cơ, giúp duy trì nhiệt độ làm việc ổn định.
• Hộp cực đấu dây: Là nơi tập trung các đầu dây điện của động cơ, dùng để đấu nối nguồn điện và thay đổi kiểu đấu sao (Y) hoặc tam giác (Δ) theo yêu cầu sử dụng.
• Vỏ động cơ: Thường được chế tạo bằng gang hoặc nhôm đúc, có tác dụng bảo vệ các bộ phận bên trong khỏi bụi bẩn, độ ẩm và va đập cơ học, đồng thời hỗ trợ tản nhiệt hiệu quả.

.

Động cơ điện 3 pha 75kW 100Hp có những loại nào?

Động cơ điện 3 pha 75kW 100Hp 2 cực là dòng động cơ có tốc độ quay cao. Nhờ khả năng vận hành tốc độ lớn, động cơ phù hợp với các ứng dụng yêu cầu lưu lượng cao, phản ứng nhanh và làm việc liên tục trong môi trường công nghiệp.

Động cơ điện 3 pha 75kW 100Hp 2 cực (2 poles) (2800-3000 vòng/phút)

Đây là dòng motor có tốc độ quay cao nhất trong các loại động cơ điện cùng công suất, thích hợp cho các ứng dụng yêu cầu vòng tua lớn, khả năng đáp ứng nhanh và hiệu suất truyền động cao.

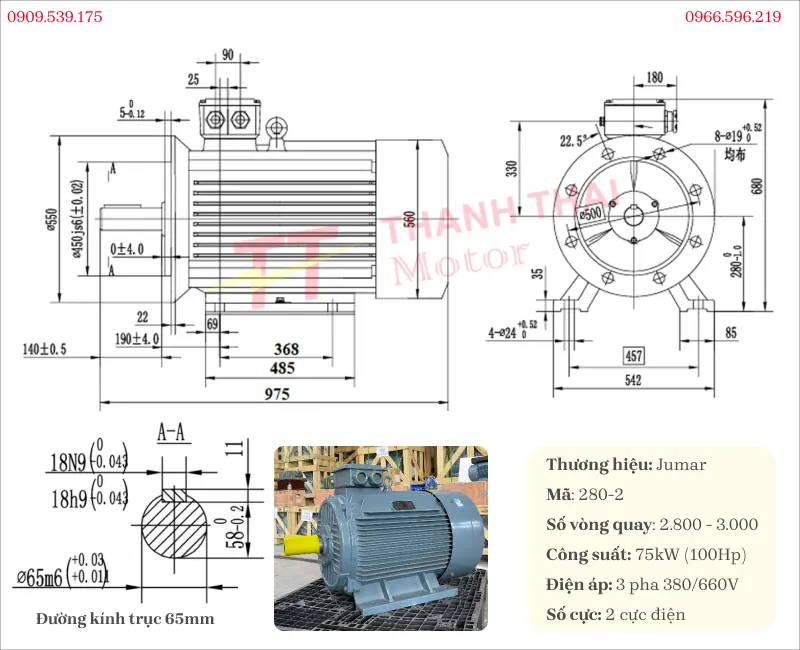

Thông số kỹ thuật

Ứng dụng

• Máy bơm ly tâm công nghiệp, bơm cấp nước công suất lớn: Tốc độ quay cao giúp tạo lưu lượng nước lớn, đáp ứng nhu cầu vận chuyển chất lỏng trong nhà máy, hệ thống cấp thoát nước và trạm bơm.
• Quạt công nghiệp, quạt hút bụi và thông gió: Động cơ 2 cực 75kW 100Hp cung cấp tốc độ quay lớn, phù hợp với các hệ thống thông gió, hút khói và xử lý không khí quy mô lớn.
• Máy nén khí công nghiệp: Đảm bảo khả năng vận hành liên tục, cung cấp lưu lượng khí nén ổn định cho các dây chuyền sản xuất và nhà máy công nghiệp.

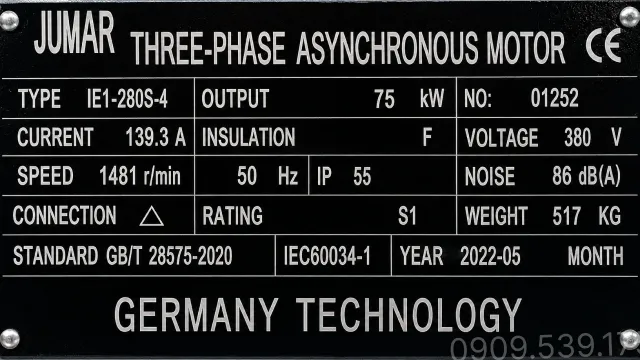

Motor điện 3 pha 75kW 100Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dòng motor phổ biến nhất (chiếm 70-80% thị trường) vì có sự cân bằng hoàn hảo giữa tốc độ và lực kéo, máy chạy êm, độ bền cơ học cao và ít sinh nhiệt hơn dòng 2 cực.

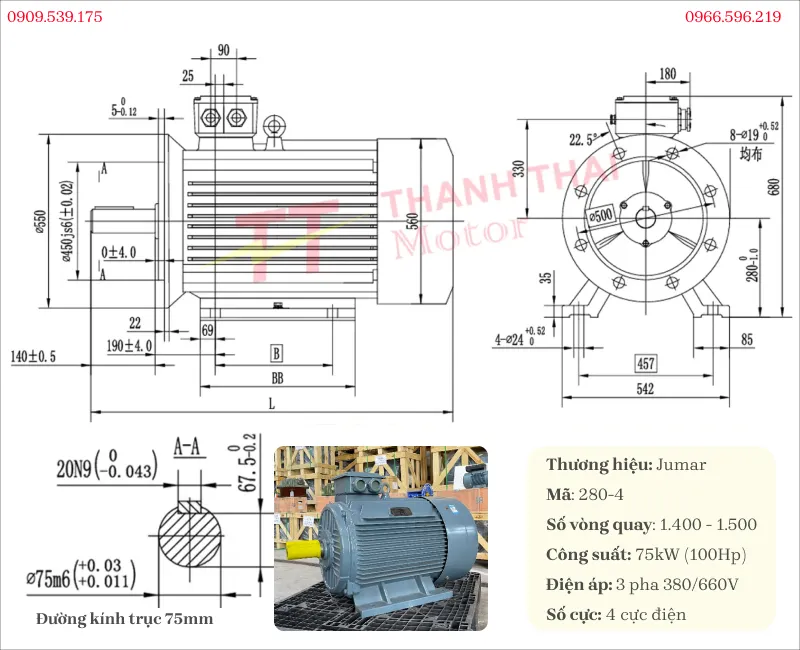

Thông số kỹ thuật

Ứng dụng:

• Băng tải công nghiệp: Tốc độ 1.400 – 1.500 vòng/phút giúp băng tải vận hành ổn định, hạn chế rung lắc và đảm bảo tuổi thọ cao cho hệ thống truyền động.
• Máy nén khí công suất lớn: Cung cấp mô-men xoắn ổn định, đáp ứng yêu cầu làm việc liên tục trong các nhà máy sản xuất, xưởng cơ khí và khu công nghiệp.
• Máy bơm nước công nghiệp: Phù hợp với các hệ thống cấp thoát nước, bơm tuần hoàn và bơm phòng cháy chữa cháy nhờ khả năng vận hành bền bỉ, hiệu suất cao.
• Máy nghiền, máy trộn và máy khuấy công nghiệp: Động cơ 4 cực tạo lực kéo tốt, giúp thiết bị hoạt động ổn định khi xử lý vật liệu có tải trọng lớn.

Motor điện 3 pha 75kW 100Hp 6 cực (poles) (900 – 1.000 vòng/phút)

Nhờ mô-men xoắn lớn và khả năng vận hành ổn định dưới tải nặng, động cơ đặc biệt phù hợp với các ứng dụng yêu cầu lực kéo cao, hoạt động liên tục và hạn chế rung động.

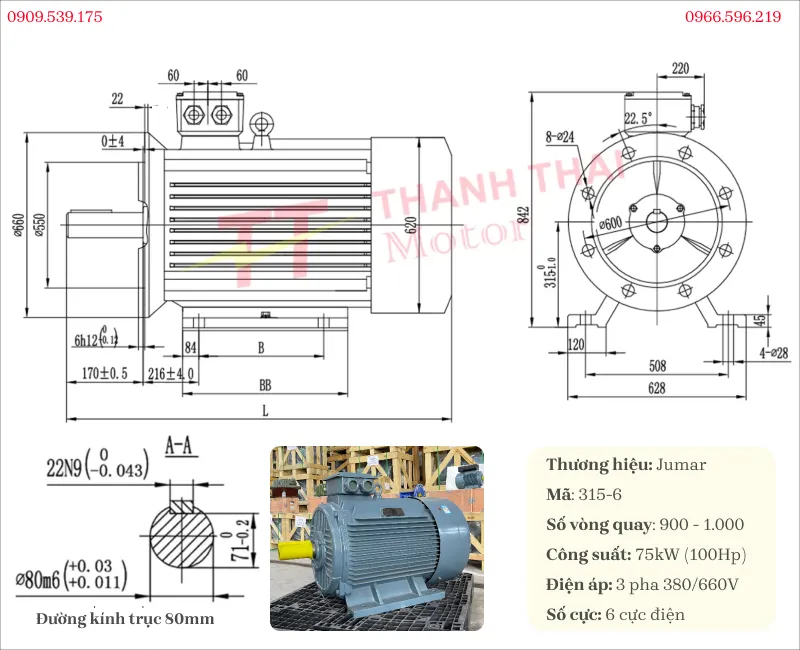

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền đá, máy nghiền vật liệu: Mô-men xoắn lớn giúp động cơ khởi động và vận hành ổn định dưới tải nặng, đáp ứng tốt các ứng dụng nghiền trong ngành khai thác và vật liệu xây dựng.
• Máy trộn, máy khuấy công nghiệp: Tốc độ thấp kết hợp lực kéo cao giúp thiết bị hoạt động êm ái, duy trì hiệu quả trộn đồng đều trong thời gian dài.
• Băng tải tải trọng lớn: Phù hợp với các hệ thống vận chuyển vật liệu nặng trong nhà máy xi măng, khai khoáng, sản xuất thép và chế biến công nghiệp.

Động cơ điện 3 pha 75kW 100Hp 8 cực (8poles) (700 – 750 vòng/phút)

Sở hữu mô-men xoắn lớn, phù hợp cho các ứng dụng tải nặng như máy nghiền, băng tải, máy trộn và thiết bị nâng hạ công nghiệp.

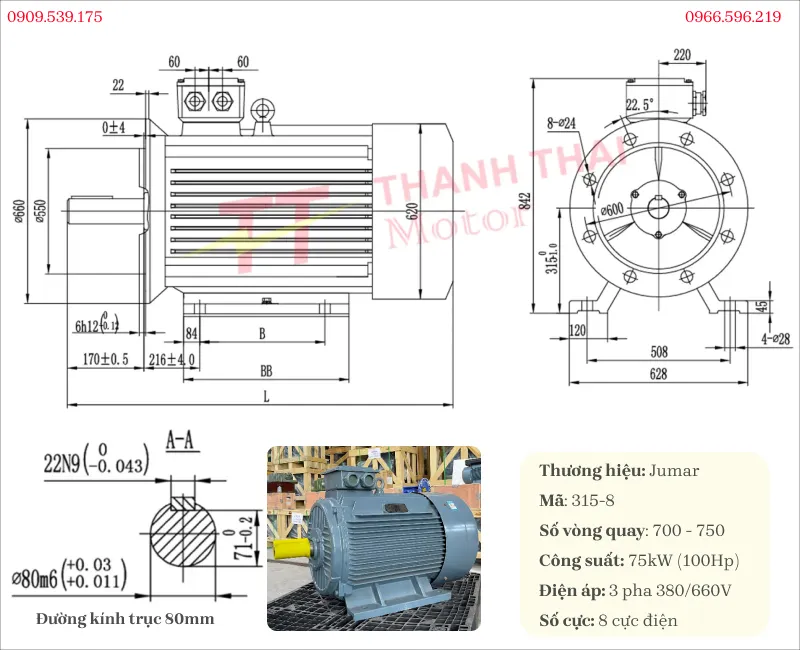

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền đá, nghiền quặng công suất lớn: Mô-men xoắn cao giúp xử lý vật liệu nặng và cứng một cách ổn định.
• Máy khuấy hóa chất, máy trộn bê tông dung tích lớn: Duy trì lực kéo mạnh khi làm việc với tải trọng lớn.
• Băng tải tải nặng trong ngành khai khoáng và xi măng: Đảm bảo khả năng vận chuyển liên tục và ổn định.
• Thiết bị nâng hạ, tời kéo công nghiệp: Cung cấp lực kéo lớn ngay từ thời điểm khởi động.

Động cơ điện 3 pha 75kW 100Hp kết hợp được với những hộp giảm tốc nào?

Động cơ điện 3 pha 75kW 100Hp có thể lắp ghép với nhiều dòng hộp giảm tốc công nghiệp nhằm đáp ứng các yêu cầu khác nhau về tốc độ và mô-men xoắn, bao gồm:

• Hộp giảm tốc bánh vít trục vít: Các dòng WPA, WPS, WPX, WPO, WPDA, WPDS, WPDX, WPDO kích thước lớn.
• Hộp giảm tốc bánh răng công nghiệp: Bao gồm dòng R trục đồng tâm, dòng S trục vuông góc và dòng F trục song song, thường được sử dụng trong băng tải, máy nghiền, máy trộn và dây chuyền sản xuất công suất lớn.

Ngoài hộp giảm tốc, motor còn có thể kết hợp với nhiều phụ kiện truyền động khác như:

• Puly và khớp nối: trục động cơ từ 75mm đến 80mm.
• Thắng từ (phanh từ): Có thể lắp thêm bộ phanh điện từ công nghiệp để hỗ trợ dừng tải nhanh và tăng độ an toàn khi vận hành.

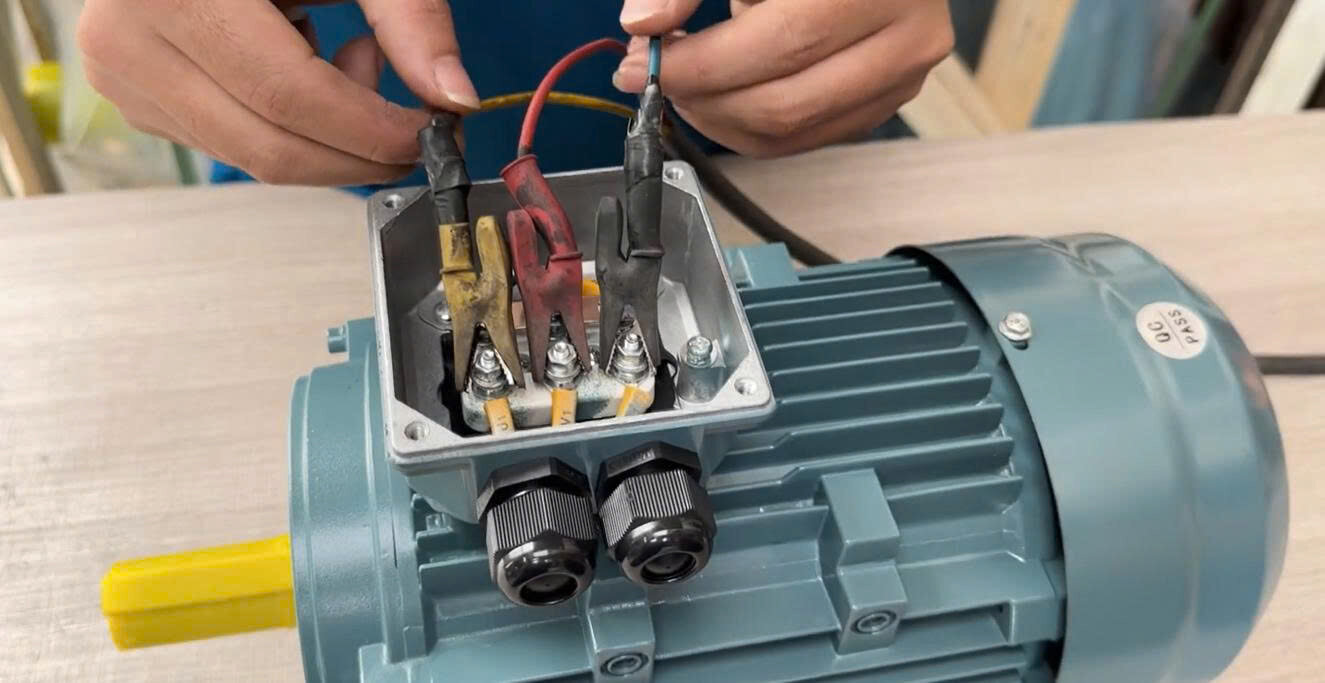

Hướng dẫn đấu nối động cơ điện 3 pha

Việc đấu nối đúng kỹ thuật giúp động cơ vận hành ổn định, đảm bảo an toàn điện và hạn chế các sự cố như chập cháy hoặc quay sai chiều. Dưới đây là các bước đấu nối nguồn điện 3 pha 380V cho motor.

Bước 1: Mở hộp cực động cơ

• Dùng tua vít tháo các bu lông cố định trên nắp hộp cực.
• Nhấc nắp hộp cực ra để quan sát các đầu dây bên trong
• .Kiểm tra vị trí và ký hiệu của 6 đầu cực đấu dây.

Bước 2: Xác định các đầu cực nguồn

• Quan sát các đầu cực được bố trí thành hai hàng.
• Xác định các cực U1, V1, W1 là vị trí cấp nguồn điện vào.
• Kiểm tra nguồn điện sử dụng là nguồn 3 pha 380V.

Bước 3: Đấu nối nguồn điện

• Chuẩn bị 3 dây pha của nguồn điện 380V.
• Đấu lần lượt các dây vào các cực U1, V1 và W1.
• Siết chặt các đầu cốt để đảm bảo tiếp xúc điện tốt.
• Không đấu nguồn vào các cực U2, V2 và W2.

Bước 4: Kiểm tra vận hành

• Đậy nắp hộp cực và siết chặt các bu lông cố định.
• Cấp nguồn điện để chạy thử động cơ.
• Kiểm tra chiều quay của trục motor.
• Nếu động cơ quay ngược chiều yêu cầu, đảo vị trí bất kỳ 2 trong 3 dây pha rồi chạy thử lại.

Việc đấu nối đúng kỹ thuật không chỉ giúp động cơ vận hành ổn định mà còn góp phần nâng cao tuổi thọ thiết bị và đảm bảo an toàn cho người sử dụng. Thông qua các video hướng dẫn thực tế, Thành Thái Motor mong muốn hỗ trợ khách hàng nắm vững quy trình lắp đặt và vận hành các dòng động cơ điện một cách hiệu quả nhất.

Để tìm hiểu thêm về sản phẩm, báo giá cũng như các hướng dẫn kỹ thuật chi tiết khác, quý khách có thể tham khảo thư viện video tổng hợp của Thành Thái Motor. Tại đây, nhiều video động cơ điện được cập nhật thường xuyên với các nội dung giới thiệu sản phẩm, hướng dẫn lắp đặt, vận hành và bảo trì do đội ngũ kỹ thuật trực tiếp thực hiện.
