Động cơ điện 3 pha 55kW 75Hp

Động cơ điện 3 pha 55kW 75Hp là sản phẩm nằm trong phân khúc động cơ điện 3 pha trên 3.7kW có công suất lớn, lý tưởng cho các hệ thống máy móc yêu cầu truyền động mạnh mẽ và hoạt động bền bỉ trong môi trường công nghiệp. Với thiết kế chắc chắn, khả năng vận hành ổn định và tuổi thọ cao, động cơ điện (motor điện) này thường được ứng dụng trong các hệ thống dây chuyền sản xuất tự động, máy bơm công nghiệp, quạt công suất lớn và các thiết bị ép, giúp tối ưu hóa hiệu suất làm việc và giảm thiểu chi phí vận hành cho doanh nghiệp.

Thiết kế tổng quan về động cơ điện 3 pha 55kW 75Hp

Động cơ điện 3 pha (motor điện 3 pha) được thiết kế với cấu trúc vững chắc, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt. Vỏ động cơ điện (motor điện) được chế tạo từ chất liệu gang hoặc hợp kim nhôm đúc, giúp bảo vệ các bộ phận bên trong khỏi các tác động cơ học và chống ăn mòn. Động cơ được trang bị hệ thống làm mát bằng quạt tản nhiệt hiệu quả, giúp duy trì nhiệt độ làm việc ổn định và nâng cao tuổi thọ sản phẩm.

Với trục motor được làm từ chất liệu inox chất lượng cao, động cơ điện 3 pha 55kW 75Hp đảm bảo khả năng chịu lực tốt và hoạt động lâu dài. Các bộ phận như vòng bi bạc đạn, nắp sampo, và chân đế được thiết kế đồng bộ và dễ dàng lắp đặt, giúp giảm thiểu chi phí bảo trì và tăng hiệu quả vận hành. Đồng thời, động cơ có khả năng vận hành êm ái và tiết kiệm năng lượng, thích hợp cho các ứng dụng yêu cầu công suất lớn và hiệu suất cao.

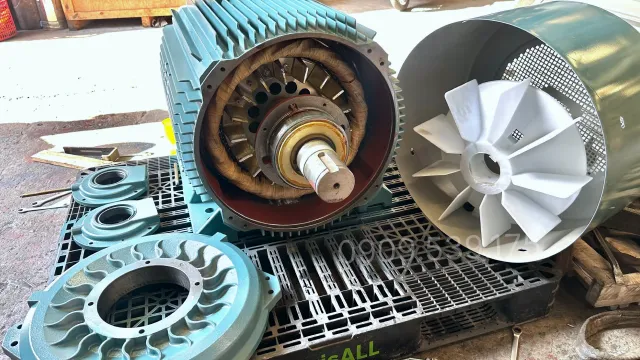

Cấu tạo bên trong

Cấu tạo bên trong động cơ điện 3 pha 55kW 75Hp được cấu tạo vô cùng chắc chắn gồm các phần sau:

• Stator: Là tập hợp các tấm thép kỹ thuật điện rất mỏng ghép lại với nhau vào khung, bên trong có xẻ rãnh hoặc làm bằng khối thép đúc. Phần dây sẽ được quấn đi qua các rãnh khe của stator.
• Rotor: Là phần quay của motor điện, nó được ghép lại bằng nhiều thanh kim loại để tạo thành dạng cái lồng có hình trụ ngay ngắn. Rotor của động cơ là rotor lồng sóc được tạo thành từ nhiều thanh kim loại song song cùng và các dây quấn.
• Hệ thống gắn kết: Motor điện thường có hệ thống gắn kết để giữ stator và rotor vững chắc và cho phép truyền động từ rotor đến các bộ phận khác.
• Hệ thống làm mát: Một động cơ điện cũng có thể có hệ thống làm mát để giải nhiệt và đảm bảo hoạt động ổn định

Động cơ điện 3 pha 55kW 75Hp có những loại nào?

Động cơ điện 3 pha 55kW 75Hp được sản xuất với nhiều số cực khác nhau, đáp ứng đa dạng yêu cầu về tốc độ và mô-men xoắn trong công nghiệp.

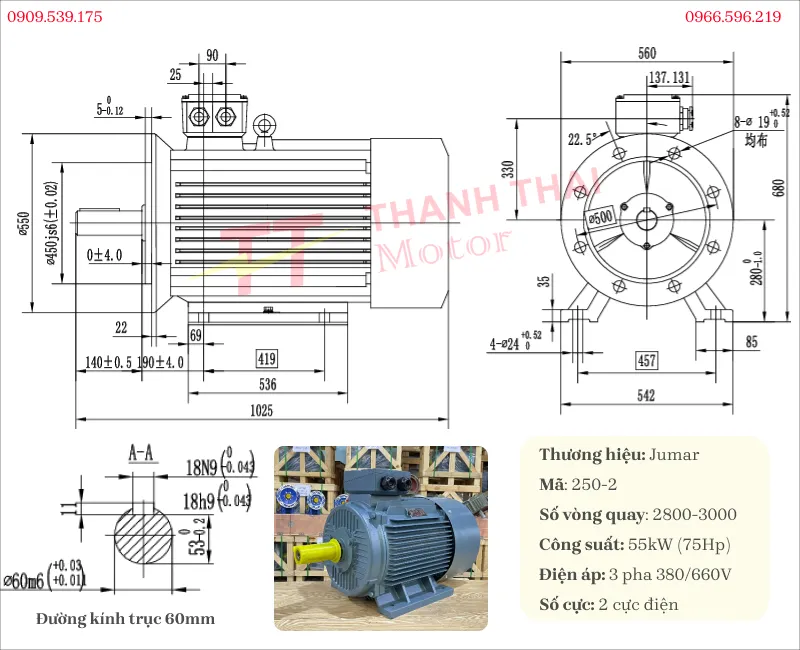

Động cơ điện 3 pha 55kW 75Hp 2 cực (2 poles) (2800-3000 vòng/phút)

Dòng motor tốc độ thấp, lực kéo lớn, thường được sử dụng khi cần mô-men xoắn rất cao mà không phải dùng thêm hộp giảm tốc lớn.

Thông số kỹ thuật

Ứng dụng

• Máy bơm nước công nghiệp công suất lớn: Tốc độ quay cao giúp tạo lưu lượng và áp lực nước lớn, phù hợp cho hệ thống cấp thoát nước, bơm tăng áp và trạm bơm công nghiệp.
• Quạt hút ly tâm, quạt thông gió công nghiệp: Vòng tua lớn giúp tạo lưu lượng gió mạnh, đáp ứng nhu cầu thông gió, hút bụi và xử lý khí thải trong nhà xưởng.
• Máy nghiền, máy cắt và máy gia công cơ khí: Tốc độ cao giúp nâng cao năng suất sản xuất, đảm bảo quá trình cắt, mài và gia công diễn ra nhanh chóng, hiệu quả.

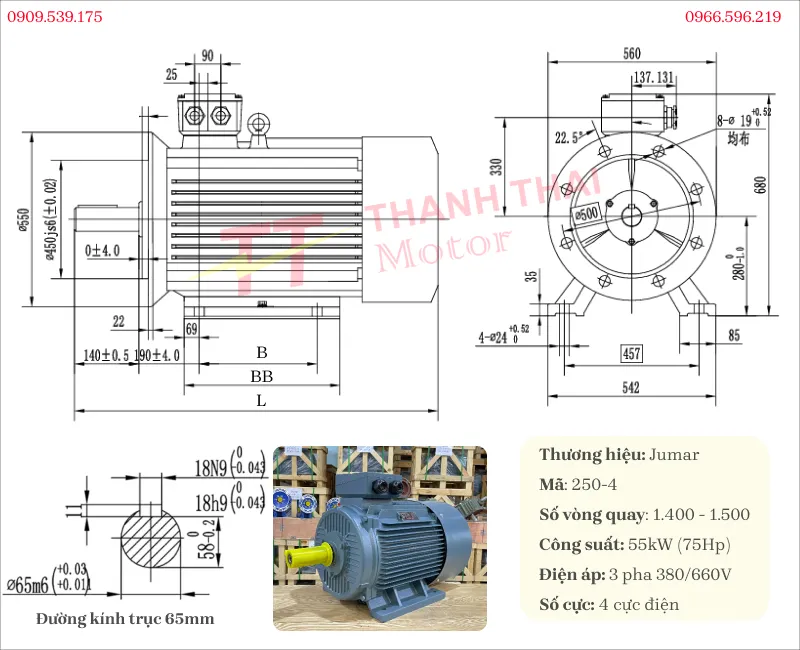

Motor điện 3 pha 55kw 75hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dòng motor phổ biến nhất nhờ khả năng cân bằng giữa tốc độ quay và mô-men xoắn, phù hợp với đa số thiết bị công nghiệp từ tải trung bình đến tải nặng.

Thông số kỹ thuật

Ứng dụng:

• Băng tải công nghiệp, băng chuyền sản xuất: Tốc độ vừa phải giúp vận chuyển hàng hóa ổn định, liên tục và hạn chế hao mòn cơ khí.
• Máy nghiền đá, nghiền gỗ, nghiền nguyên liệu: Cung cấp lực kéo đủ lớn để vận hành thiết bị dưới tải trọng cao trong thời gian dài.
• Máy trộn bê tông, máy trộn thức ăn chăn nuôi, máy trộn nguyên liệu: Đảm bảo mô-men xoắn ổn định giúp quá trình trộn diễn ra đồng đều và hiệu quả.

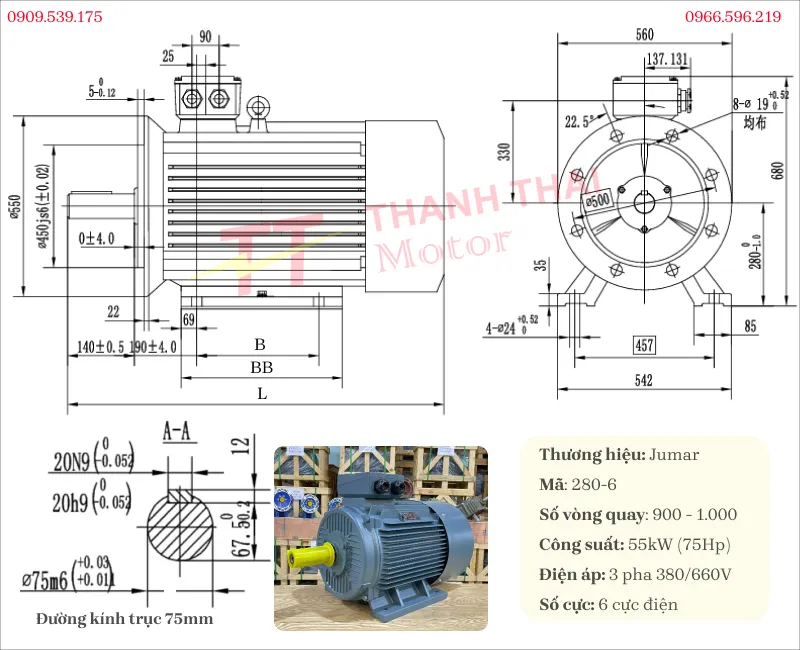

Động cơ điện 3 pha 55kW 75Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Đây là dòng motor phổ biến nhất nhờ khả năng cân bằng giữa tốc độ quay và mô-men xoắn, phù hợp với đa số thiết bị công nghiệp từ tải trung bình đến tải nặng.

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền đá, nghiền quặng, nghiền gỗ công suất lớn: Tốc độ thấp kết hợp mô-men xoắn cao giúp xử lý vật liệu nặng một cách ổn định và hiệu quả.
• Máy trộn bê tông, máy khuấy hóa chất, máy trộn nguyên liệu công nghiệp: Đảm bảo lực kéo mạnh để vận hành các cánh khuấy có tải trọng lớn.
• Băng tải tải nặng trong ngành khai khoáng, xi măng và vật liệu xây dựng: Duy trì khả năng vận chuyển liên tục với độ ổn định cao.

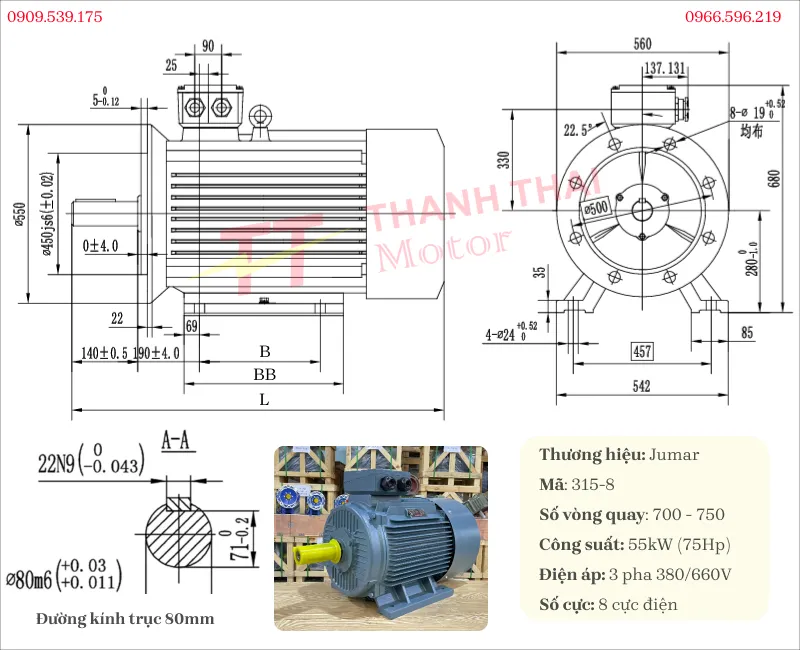

Motor điện 3 pha 55kW 75Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Đây là dòng motor tốc độ thấp, mô-men xoắn rất lớn, chuyên dùng cho các thiết bị tải nặng cần lực kéo cao và khả năng vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền đá, nghiền quặng và nghiền vật liệu xây dựng: Cung cấp mô-men xoắn lớn để xử lý các loại vật liệu có tải trọng cao.
• Máy khuấy hóa chất, máy trộn bê tông và máy trộn công nghiệp dung tích lớn: Đảm bảo lực kéo mạnh và hoạt động ổn định trong điều kiện tải nặng
• Băng tải tải nặng trong ngành khai khoáng, xi măng và luyện kim: Duy trì khả năng vận chuyển liên tục với độ ổn định cao.

Động cơ điện 3 pha 55kW 75Hp kết hợp được với những hộp giảm tốc nào?

Động cơ điện 3 pha 55kW 75Hp có thể lắp ghép với nhiều dòng hộp giảm tốc công nghiệp nhằm giảm tốc độ quay và gia tăng mô-men xoắn cho hệ thống truyền động.

• Hộp giảm tốc tải nặng: Trục thẳng R, song song F, vuông góc K, S

Ngoài ra, động cơ còn có thể kết hợp với:

• Puly và khớp nối: 65mm đến 75mm.

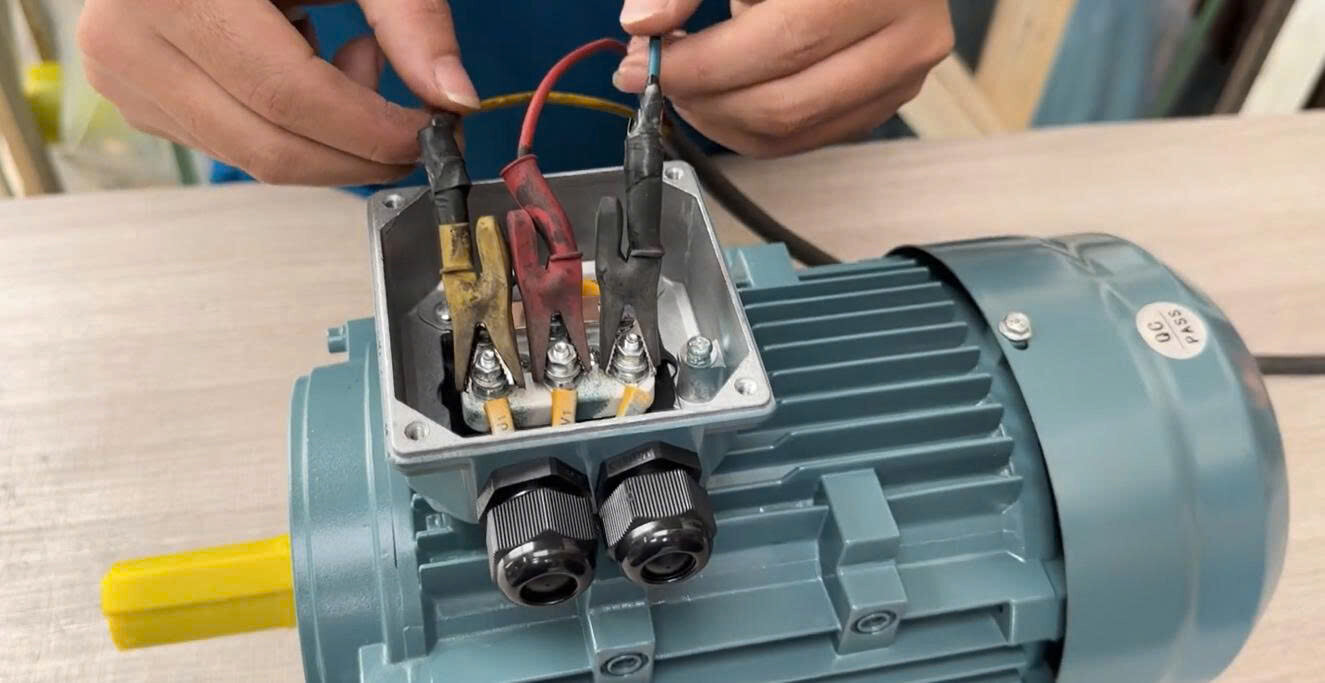

Hướng dẫn đấu nối động cơ điện 3 pha

Đấu nối đúng kỹ thuật là bước quan trọng giúp động cơ điện 3 pha hoạt động ổn định, đảm bảo an toàn và hạn chế các sự cố trong quá trình vận hành. Dưới đây là quy trình đấu nối cơ bản mà người dùng có thể tham khảo trước khi đưa động cơ vào sử dụng.

Bước 1: Tiếp cận hộp đấu dây

• Tháo các vít cố định trên nắp hộp đấu dây của động cơ.
• Mở nắp bảo vệ để quan sát các đầu cực bên trong.
• Kiểm tra tình trạng các cọc đấu nối trước khi thực hiện đấu điện.

Bước 2: Xác định vị trí cấp điện

• Bên trong hộp đấu dây thường có 6 đầu cực được bố trí thành 2 hàng.
• Nhận biết các đầu cực U1, V1, W1 là vị trí tiếp nhận nguồn điện.
• Đối chiếu sơ đồ đấu dây của nhà sản xuất nếu cần thiết.

Bước 3: Kết nối nguồn điện

• Chuẩn bị nguồn điện 3 pha đúng điện áp định mức.
• Gắn lần lượt 3 dây pha vào các đầu cực U1, V1 và W1.
• Xiết chặt đai ốc giữ dây để tránh rung lắc hoặc phát sinh nhiệt khi vận hành.
• Tránh đấu nhầm vào các cực còn lại để không ảnh hưởng đến cuộn dây động cơ.

Bước 4: Vận hành kiểm tra

• Lắp lại nắp hộp đấu dây và cố định chắc chắn.
• Khởi động động cơ để kiểm tra khả năng hoạt động.
• Theo dõi chiều quay của trục và tình trạng vận hành ban đầu.
• Nếu hướng quay chưa đúng yêu cầu, hoán đổi vị trí của hai dây pha bất kỳ rồi kiểm tra lại.

Nếu bạn đang tìm kiếm giải pháp truyền động công suất lớn cho các hệ thống bơm, quạt, băng tải, máy nghiền hoặc dây chuyền sản xuất công nghiệp, động cơ điện 3 pha 55kW 75Hp là lựa chọn đáng cân nhắc nhờ khả năng vận hành ổn định, hiệu suất cao và độ bền vượt trội. Để xem thực tế sản phẩm, đừng bỏ qua các video động cơ điện do Thành Thái Motor thực hiện. Ngoài ra, chuyên mục video tổng hợp còn cung cấp nhiều nội dung hữu ích về cấu tạo, thông số kỹ thuật, hướng dẫn đấu dây và ứng dụng thực tế của nhiều dòng motor công nghiệp khác.
