Động cơ điện 3 pha 160kW 220Hp

Động cơ điện 3 pha 160kW 220Hp là thiết bị truyền động công suất lớn thuộc phân khúc động cơ điện 3 pha trên 3.7kW, chuyên dùng trong các hệ thống máy móc công nghiệp nặng có quy mô lớn. Với mô-men xoắn mạnh mẽ và khả năng hoạt động ổn định ở cường độ cao, sản phẩm động cơ điện 3 pha (motor điện 3 pha) này đáp ứng hiệu quả các yêu cầu vận hành liên tục và tải nặng. Nhờ thiết kế chắc chắn và hiệu suất cao, sản phẩm được nhiều doanh nghiệp lựa chọn để tối ưu năng suất và tiết kiệm chi phí vận hành trong thời gian dài.

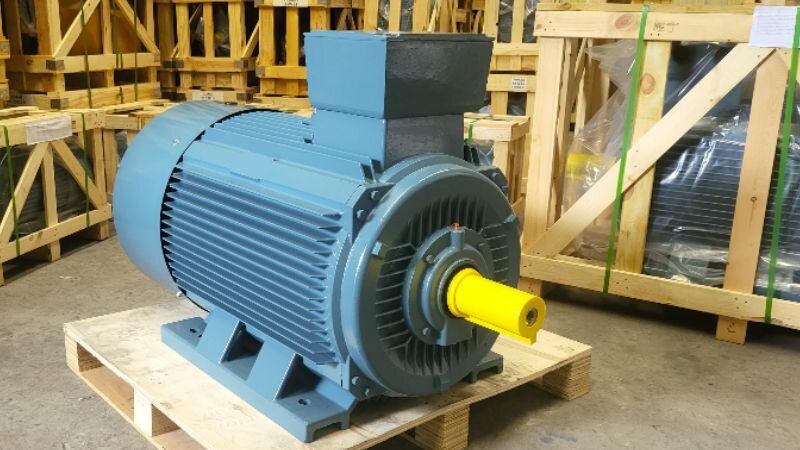

Thiết kế tổng quan về động cơ điện 3 pha 160kW 220Hp

Motor điện 3 pha 160kW 220Hp được thiết kế với kết cấu chắc chắn, đảm bảo khả năng làm việc bền bỉ trong môi trường công nghiệp nặng. Phần vỏ ngoài động cơ điện (motor điện) thường được đúc từ hợp kim gang chống gỉ, giúp bảo vệ các bộ phận bên trong trước tác động từ bụi bẩn, độ ẩm và rung chấn.

Phía sau motor được tích hợp quạt làm mát giúp duy trì nhiệt độ ổn định trong quá trình vận hành liên tục. Trục động cơ chế tạo từ thép hoặc inox có độ cứng cao, truyền lực hiệu quả và giảm thiểu hao mòn. Hệ thống vòng bi, hộp đấu điện và nắp chụp bảo vệ cũng được bố trí hợp lý nhằm đảm bảo an toàn và dễ bảo trì.

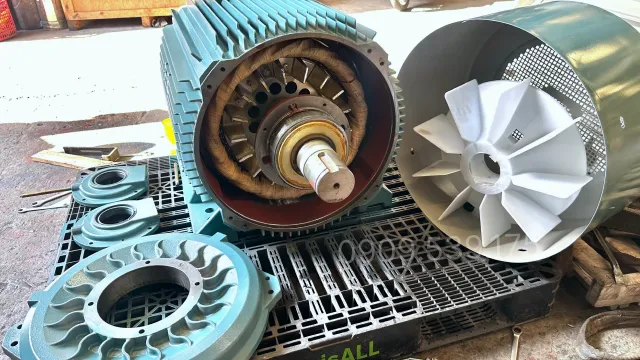

Cấu tạo bên trong động cơ điện 3 pha

Các dòng động cơ điện 3 pha trên 3.7kW trở lên thường được cấu tạo từ hai thành phần chính như sau:

• Stator (phần đứng yên): Là bộ phận quan trọng quyết định khả năng chịu tải của động cơ. Stator được tạo thành từ các cuộn dây đồng được bố trí theo thiết kế kỹ thuật nhằm tạo ra công suất hoạt động cho motor khi cấp điện xoay chiều.
• Rotor (phần quay): Nằm bên trong stator, rotor được chế tạo từ các lá thép kỹ thuật mỏng ghép lại thành hình trụ và có khả năng xoay trong từ trường sinh ra từ stator, từ đó tạo ra chuyển động cơ học.
• Trục động cơ: Làm từ thép hợp kim siêu cứng, truyền chuyển động từ rotor ra máy công tác.
• Hộp đấu điện: Nơi tiếp nhận nguồn điện 3 pha để cấp vào cuộn dây Stator.
• Bạc đạn (Vòng bi): Chịu lực đỡ cho trục rotor quay trơn tru. Động cơ 160kW yêu cầu vòng bi tải trọng rất cao.
• Quạt tản nhiệt & nắp chắn gió: Đặt ở đuôi động cơ để làm mát vỏ máy trong quá trình hoạt động liên tục.

Phân loại động cơ điện 3 pha 160kW 220Hp

Để đáp ứng đa dạng nhu cầu sử dụng trong các lĩnh vực công nghiệp khác nhau, chúng ta sẽ phân loại động cơ điện 3 pha thành nhiều dòng theo cấu trúc lắp đặt, tốc độ quay và đặc tính vận hành.

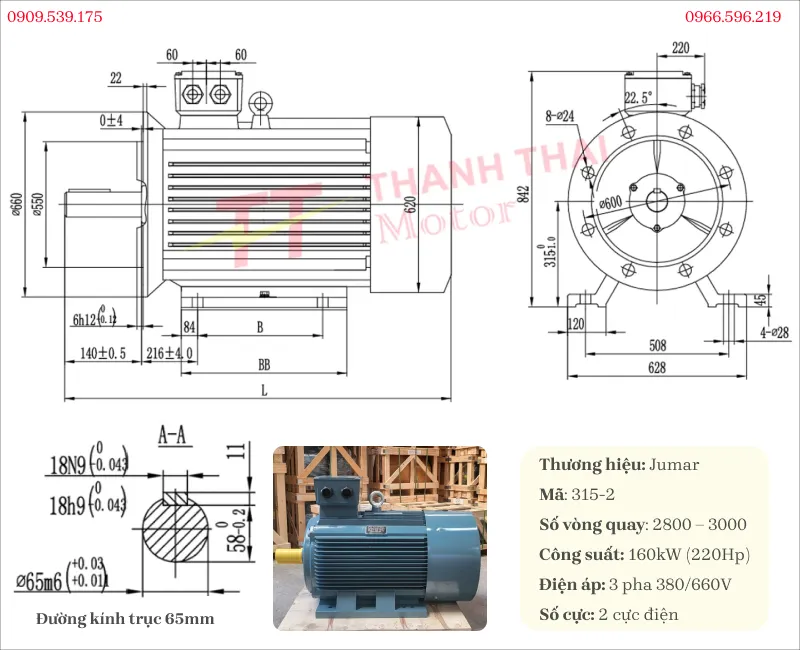

Motor 3 pha 160kW 220Hp 2 cực (2 poles) (2800 – 3000 vòng/phút)

Có tốc độ quay cao, phù hợp cho quạt công nghiệp, máy nén khí và các dây chuyền chế biến cần vận hành mạnh mẽ, liên tục và ổn định.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống quạt hút/thổi công nghiệp:Quạt ly tâm, quạt tăng áp quy mô lớn dùng trong luyện kim, lò hơi, hay hút bụi công nghiệp.
• Máy nén khí & hệ thống khí nén: Cung cấp động lực mạnh mẽ và vòng tua lớn cho các dòng máy nén khí trục vít công nghiệp.
• Ngành công nghiệp chế biến: Các hệ thống xay xát, đánh bóng gạo, hoặc máy thổi vỏ trấu và máy hút trong nhà máy nông sản.

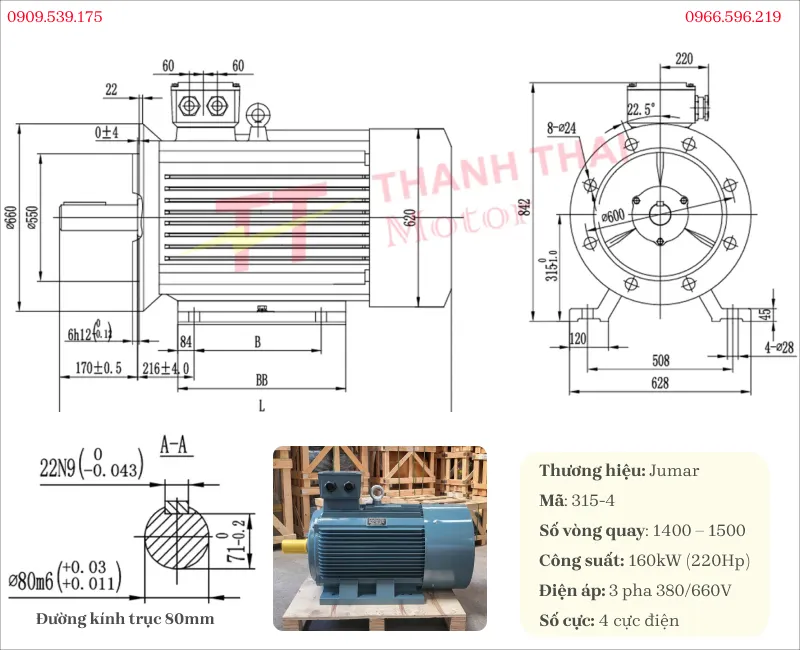

Motor 3 pha 160kW 220Hp 4 cực (4 poles) (1400 – 1500 vòng/phút)

Là dòng động cơ công suất lớn được ưa chuộng nhờ khả năng cân bằng giữa tốc độ quay và mô-men xoắn, phù hợp cho nhiều hệ thống công nghiệp tải nặng.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai khoáng & vật liệu xây dựng: Vận hành hệ thống băng tải kéo vật liệu, máy nghiền đá, máy nghiền bi, máy ép gạch, hoặc quạt hút lò nung.
• Chế biến công nghiệp nặng: Kéo tải cho các hệ thống máy nén khí trục vít lớn, máy ép thủy lực, máy băm gỗ công nghiệp, hoặc các thiết bị trong nhà máy chế biến đường, điều, tiêu.
• Quạt ly tâm & tháp giải nhiệt: Dùng cho quạt hút công suất lớn tại các nhà máy nhiệt điện, xi măng, hoặc thông gió hầm mỏ.

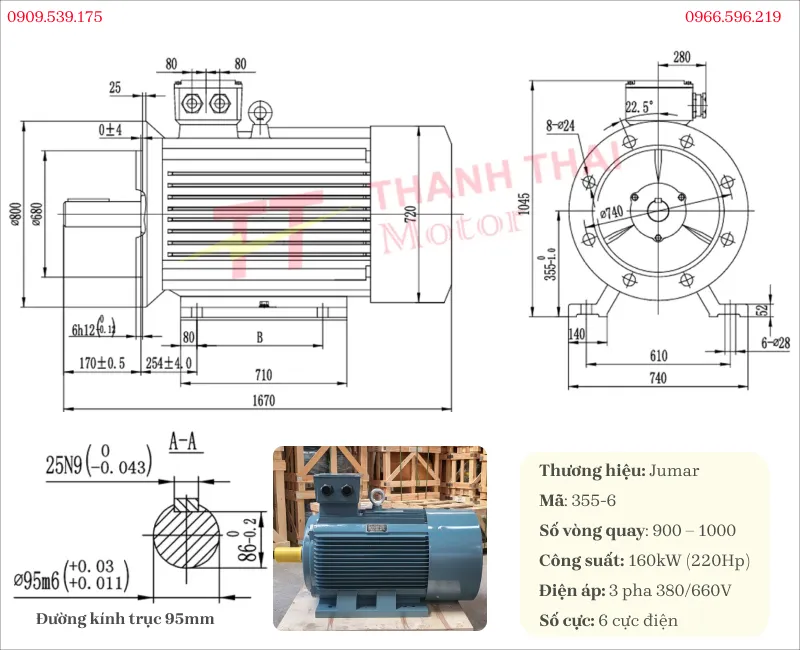

Motor 3 pha 160kW 220Hp 6 cực (6 poles) (900 – 1000 vòng/phút)

Nổi bật với khả năng tạo mô-men xoắn lớn ở tốc độ quay thấp, đáp ứng tốt các ứng dụng công nghiệp yêu cầu lực kéo mạnh và vận hành ổn định.

Thông số kỹ thuật

Ứng dụng:

• Quạt ly tâm và quạt hút công nghiệp: Vận hành các quạt hút khói, lò hơi công nghiệp, hệ thống thông gió hoặc xử lý bụi với công suất lớn.
• Máy nén khí: Cung cấp lực kéo cho hệ thống máy nén khí trục vít lớn tại các nhà máy sản xuất.
• Máy nghiền, máy ép và băng tải: Kéo các thiết bị nghiền đá, nghiền gỗ, máy ép thủy lực, hoặc hệ thống băng tải nặng trong ngành khai khoáng, sản xuất vật liệu xây dựng.

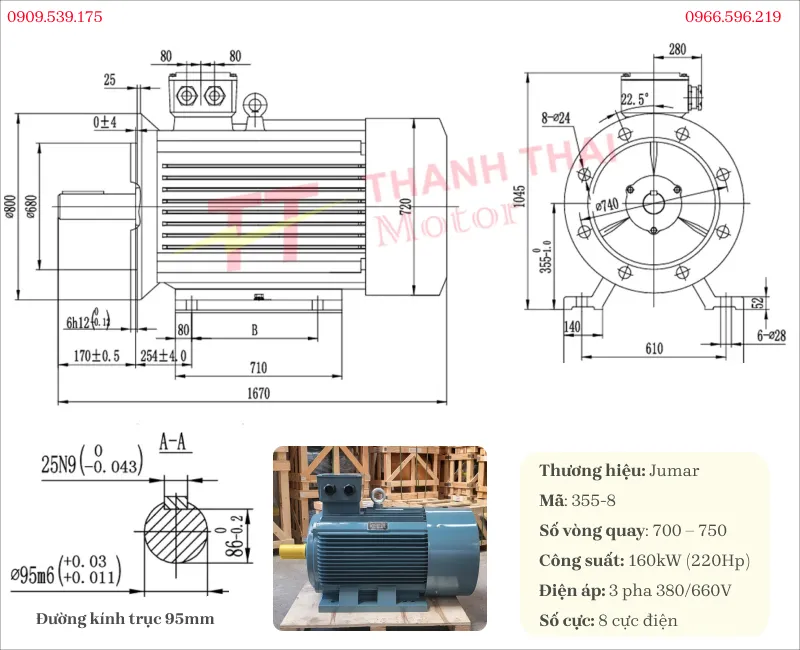

Motor 3 pha 160kW 220Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Được thiết kế cho các ứng dụng cần tốc độ quay thấp và mô-men xoắn rất lớn, giúp hệ thống vận hành mạnh mẽ, ổn định và bền bỉ dưới tải trọng cao.

Thông số kỹ thuật

Ứng dụng:

• Công nghiệp chế biến gỗ: Chạy các máy băm gỗ, máy ép gỗ, ép củi quy mô lớn.
• Hệ thống tải nặng: Kéo băng tải lớn, tời vật liệu nặng trong hầm mỏ hoặc bến cảng.
• Ngành xử lý nước & môi trường: Bơm công nghiệp công suất lớn cho hệ thống xử lý nước thải hoặc bơm hút cát.

Lựa chọn đúng động cơ điện 3 pha 160kW 220HP sẽ giúp hệ thống vận hành ổn định, đạt hiệu suất cao và tiết kiệm chi phí bảo trì lâu dài. Gọi ngay 0909.539.175 để được Thành Thái Motor hỗ trợ tư vấn và lựa chọn sản phẩm phù hợp với nhu cầu thực tế.

Động cơ điện 3 pha 160kW 220Hp có thể kết hợp với hộp giảm tốc nào?

Động cơ điện 3 pha 160kW 220Hp có thể kết hợp với hộp giảm tốc (hộp số giảm tốc) để tạo thành một động cơ giảm tốc (motor giảm tốc) có công suất lớn.

• Hộp giảm tốc tải nặng: Vuông góc K, S; trục thẳng R

Ngoài ra, còn có thể kết hợp được với:

• Gối đỡ quạt ly tâm 22316
• Khớp nối trục 80mm
• Puly trục 80mm

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực động cơ

• Sử dụng tua vít để vặn mở 4 con ốc cố định trên nắp hộp cực (nằm ở phía trên thân động cơ).
• Nhấc nắp hộp cực ra ngoài để lộ các cọc đấu nối bên trong.

Bước 2: Xác định các cọc đấu nối và dây nguồn

• Trên động cơ: Xác định vị trí của 3 cọc đấu nối ở hàng phía dưới, lần lượt được ký hiệu là U1, V1, và W1.
• Nguồn điện: Chuẩn bị 3 sợi dây nguồn của hệ thống điện 3 pha 380V.

Bước 3: Tiến hành đấu nối dây điện

• Dùng kìm hoặc dụng cụ chuyên dụng để cố định lần lượt 3 sợi dây nguồn vào 3 cọc đầu vào của động cơ:
  • Đấu sợi dây nguồn thứ nhất vào cọc U1.
  • Đấu sợi dây nguồn thứ hai vào cọc V1.
  • Đấu sợi dây nguồn thứ ba vào cọc W1.
• Lưu ý: Đảm bảo các đầu dây được siết chặt, tiếp xúc tốt với cọc đấu nối để tránh hiện tượng đánh lửa hoặc lỏng dây khi động cơ hoạt động.

Bước 4: Thử nghiệm vận hành

• Sau khi hoàn tất việc đấu nối, tiến hành cấp nguồn điện 3 pha cho động cơ.
• Quan sát trục động cơ (phần trục màu vàng ở đầu) để kiểm tra xem động cơ có quay đều, chạy êm và đúng chiều hay không.

Lưu ý an toàn: Trước khi thực hiện bất kỳ thao tác đấu nối nào, hãy đảm bảo nguồn điện tổng đã được ngắt hoàn toàn để tránh nguy cơ điện giật.

Động cơ điện 3 pha 160kW 220Hp là lựa chọn phù hợp cho các hệ thống công nghiệp yêu cầu công suất lớn và độ ổn định cao. Để tham khảo thêm hình ảnh thực tế, thông số chi tiết và các giải pháp truyền động tương ứng, quý khách có thể liên hệ trực tiếp Thành Thái Motor để được hỗ trợ nhanh chóng. Ngoài ra, kho video động cơ điện sẽ giúp quý khách quan sát thực tế từng sản phẩm, trong khi chuyên mục video tổng hợp cung cấp nhiều nội dung hữu ích về motor, hộp giảm tốc và các thiết bị công nghiệp liên quan, hỗ trợ quá trình lựa chọn thiết bị hiệu quả hơn.
